备战第十二届蓝桥杯电子类《EDA设计与开发》国赛

---

前言

距离蓝桥杯国赛还有两天，这里对自己这几天零零散散的学习做一个小记录，不足之处还望指正，主要希望对以后想参加EDA项目的同学有所帮助。

---

一、规则简介

1.1比赛时长

EDA项目的比赛时间是5小时，与其他电子类项目相同。

以博主省赛的经验来看，比赛时最耗时间的步骤是画PCB，当时大概画了3个多小时的pcb，可能也是本人实力有限，当时画pcb的时候，对一小部分的电路有重画操作，耗费了很长时间。这里值得一提的是，pcb布线不要用自动布线，最重要的原因是自动布线往往不合理，就算全部连通，也会被扣掉很多分。

1.2题目形式

1.2.1客观题（30分）

选手根据题目描述，选择若干答案。

第十二届省赛当时一共有10道客观题，均为不定项选择题，模电数电、通信相关题目占一半，AD相关的题占一半。

针对模电数电、通信相关题目，可以通过做往年电子类的客观题进行练习，而AD相关的题目尽量在网上多练，但博主并未在今年省赛题目中看到与网上类似的题目。

1.2.2设计试题（70分）

试题包含元件符号和封装的设计、原理图设计、PCB设计和工程生产文件输出，选手需要使用赛点提供的设计软件和大赛组委会提供的试题数据包，根据试题的要求新建、设计和输出各类文件。

1.3所用主要软件

用的最主要的软件当然是AD，官方给出的要求是Altium Designer Summer 09及以上版本，具体AD的版本要根据具体考点而定，建议大家参赛前先向赛点负责老师问清楚，所用AD版本，因为不同版本AD很多功能按键的位置有很大的变化。

1.4考察主要知识

竞赛侧重考查选手对电子电路基础知识的灵活运用能力和使用软件设计电子电路原理图与印制线路板的能力。主要考查范围如下：

数字、模拟电路基础知识
电子元器件参数与选型
原理图识图
原理图和PCB绘制
原理图设计环境参数和设计规则设置
PCB设计环境参数和设计规则设置
设计规则检查
工程生产文件输出

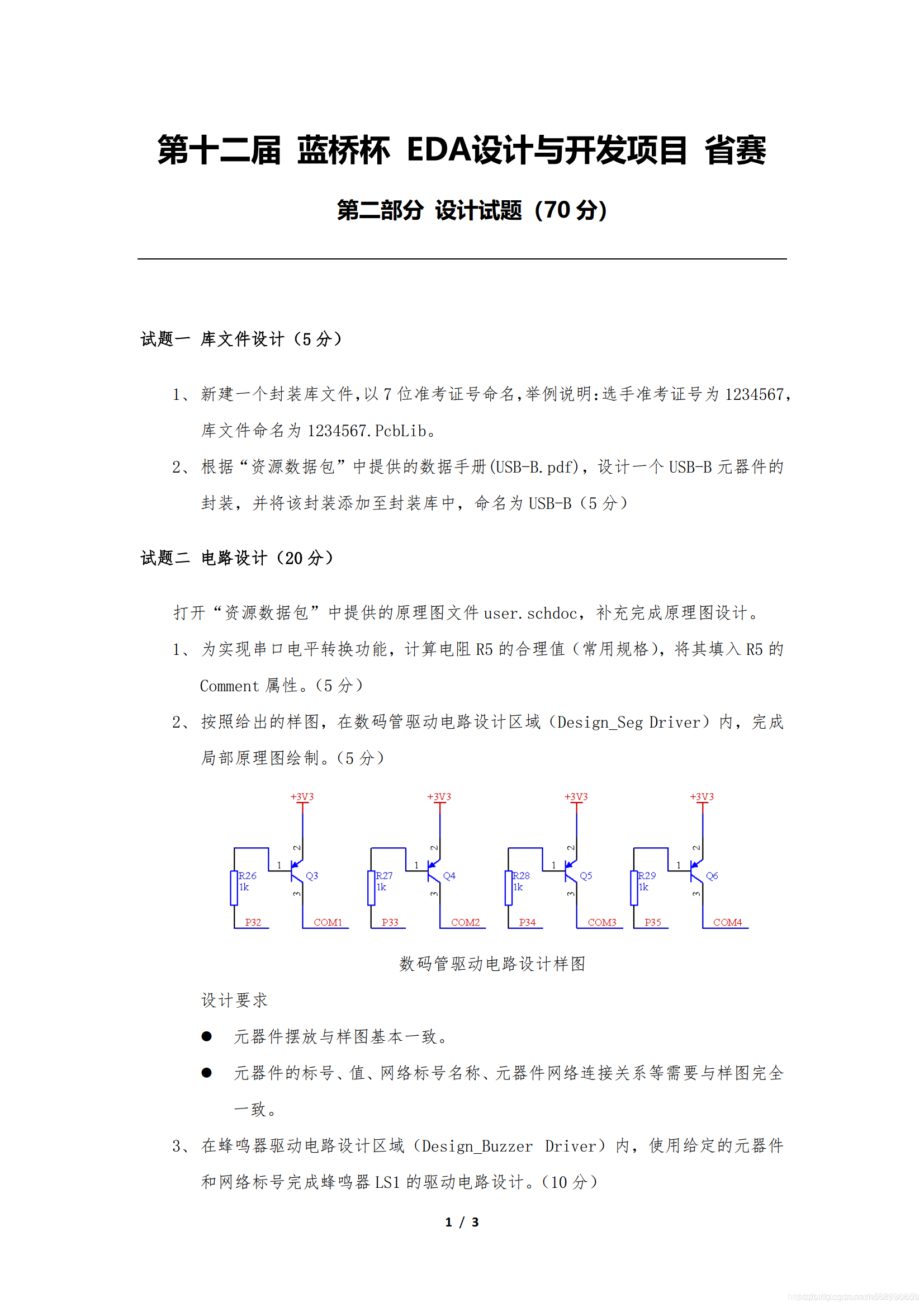

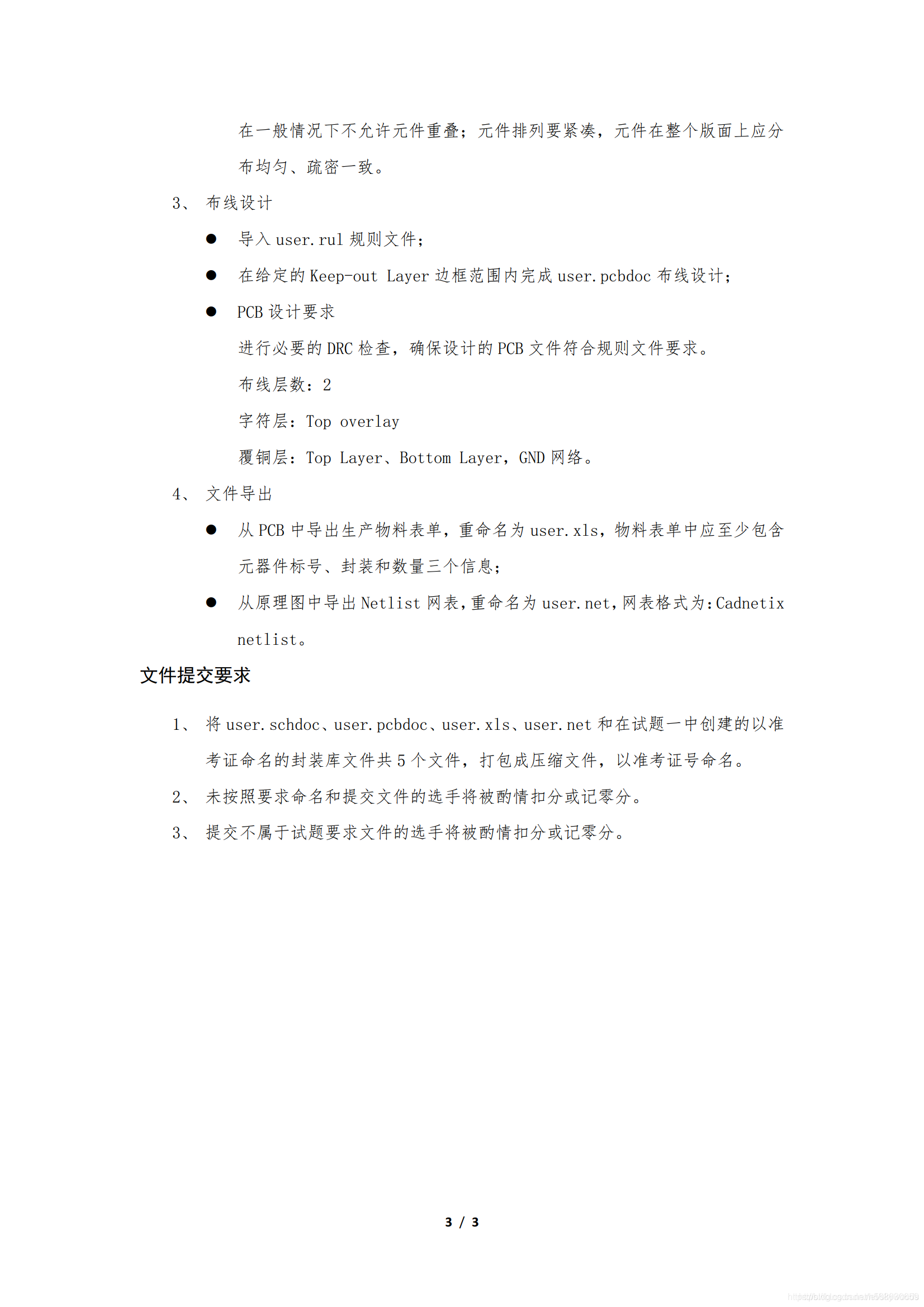

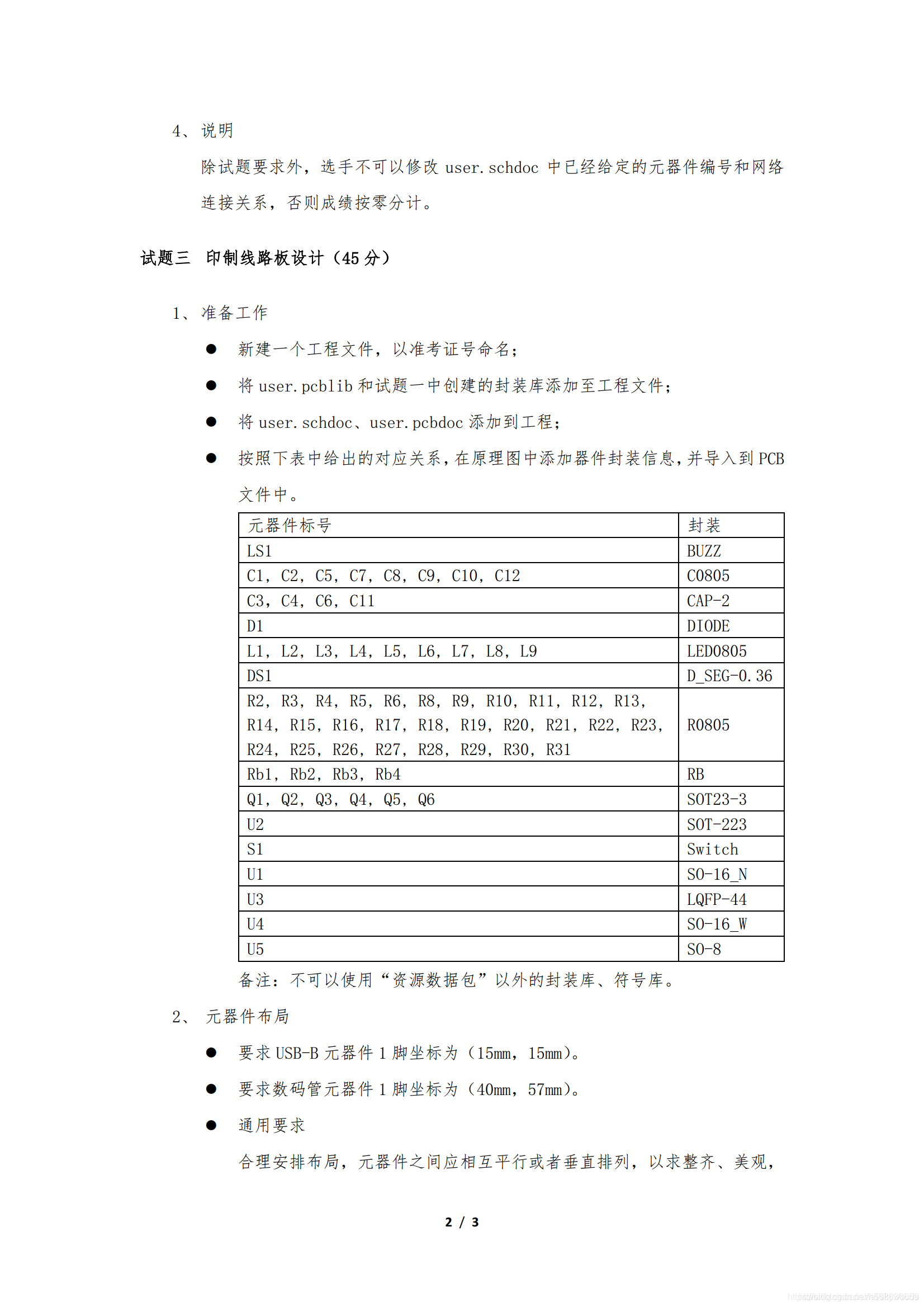

二、 十二届省赛设计试题真题

图片转自此篇博文

三、训练建议

建议有AD制版基础的同学报名参加，进行pcb画板练习时，建议自己从网上找电路板来画，把别人pcb的连接线取消，元器件打乱再自己重画。

对设计题：每天至少进行一个小时的AD软件使用，以求稳练掌握整个操作流程，两天完成一个工程，第一天画原理图库+画封装库+画原理图，第二天画PCB+工程生产文件，时间可调至每天下午五点多下课后至六点多的时间段。 对客观题：利用课余时间多看看电路书，复习数电和模电，掌握基本知识。

当时省赛电路是一个简易STC开发板，要求画双面板，会给定像usb接口，数码管这种元器件的位置，再依次对其他元器件进行布局。所以练习方面简易多找些单片机开发板来画，不要太简单也不要太难。

比如我刚刚完成的一个51开发板的pcb布局，如图所示。（感觉自己画的还是有内味的哈哈，轻喷）

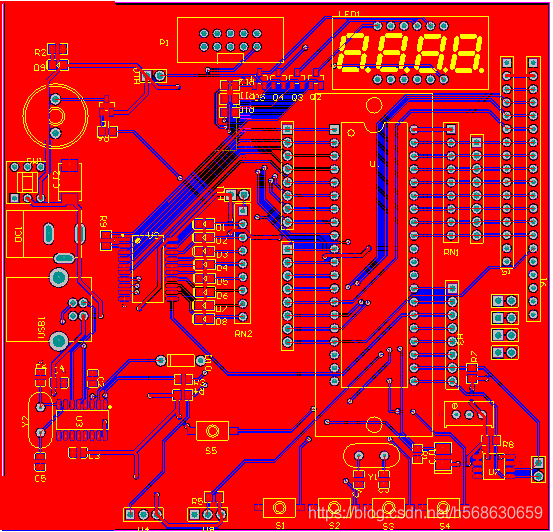

这个是自画版本：

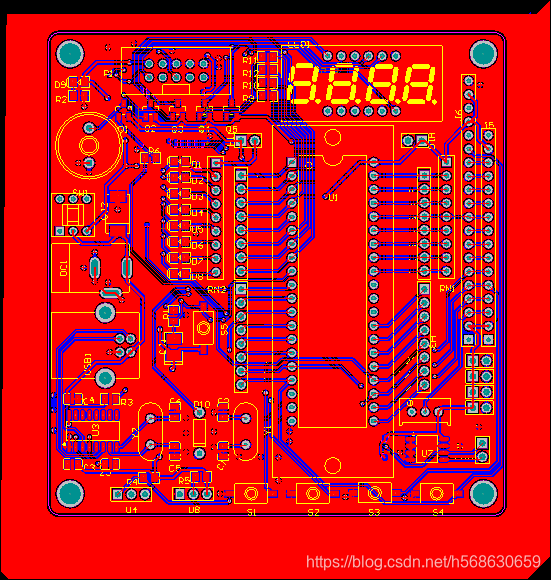

这是找的原版：
