电力电子方向入门学习：三相VIENNA整流，维也纳整流器simulink仿真详解

三相VIENNA整流，维也纳整流器simulink仿真
输入电压220v有效值
输出电压800v纹波在1%以内
0.1s后系统稳定
功率因数＞0.95
电流THD＜5%
开关频率20k
图一为拓扑，可以看到功率因数和THD以及输出电压
图二为直流输出电压
图三四为a相电压电流
图五为控制等计算的总体框图
图六为svpwm调制框图
图七为双闭环控制图八为输出调制波
可作为电力电子方向入门学习～～

ID:2499721374087645

倾***8

三相VIENNA整流器是一种广泛应用于电力电子领域的整流器拓扑结构。本文将通过Simulink仿真工具对三相VIENNA整流器进行深入分析，探讨其在输入电压220V有效值、输出电压800V纹波在1%以内、系统稳定时间在0.1s内、功率因数大于0.95、电流THD小于5%以及开关频率为20kHz的情况下的性能表现。

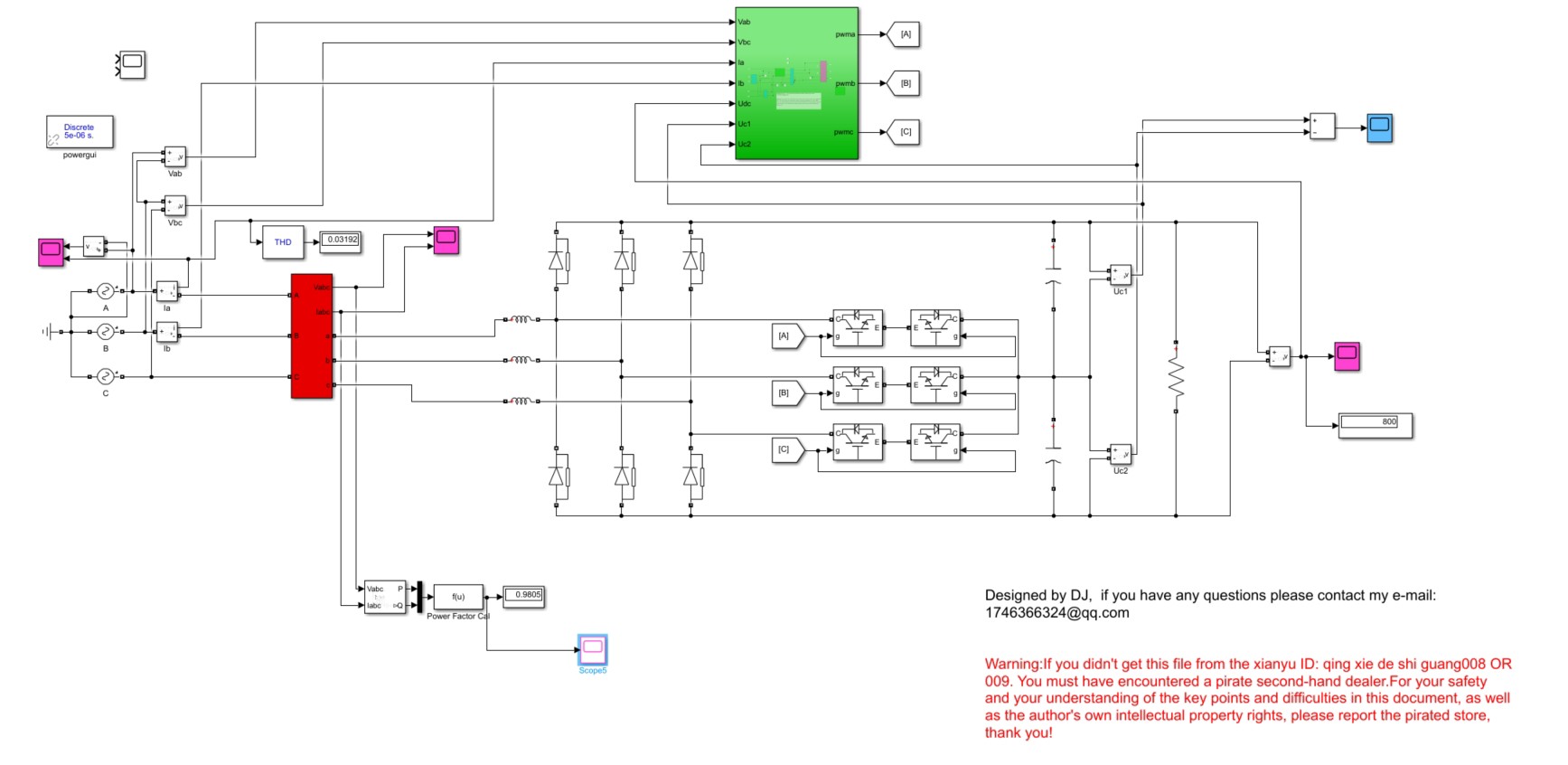

首先，我们来看一下三相VIENNA整流器的拓扑结构。图一展示了该整流器的拓扑结构，从图中可以明显看出功率因数和THD以及输出电压的相关性。整流器的输入电压为220V有效值，通过整流和滤波等处理后，输出电压稳定在800V，并且纹波在1%以内。这种设计可以有效减小输出电压的纹波，提高整流器的稳定性和可靠性。

图二展示了三相VIENNA整流器的直流输出电压波形，从图中可以清晰地看到输出电压稳定在800V，并且纹波在1%以内。这说明三相VIENNA整流器在满足输出电压要求的同时，也能有效控制纹波的大小，提高电路的性能。

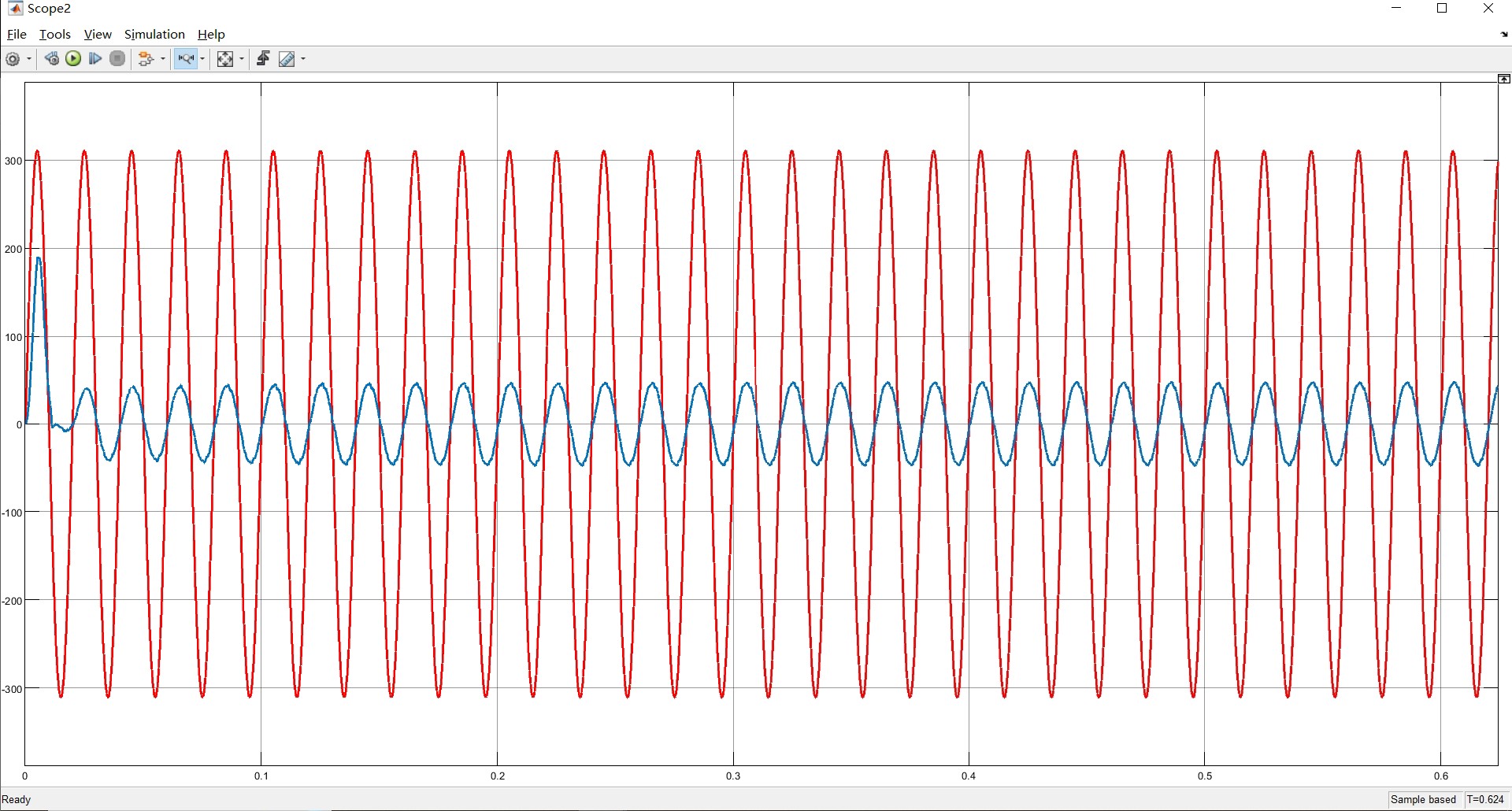

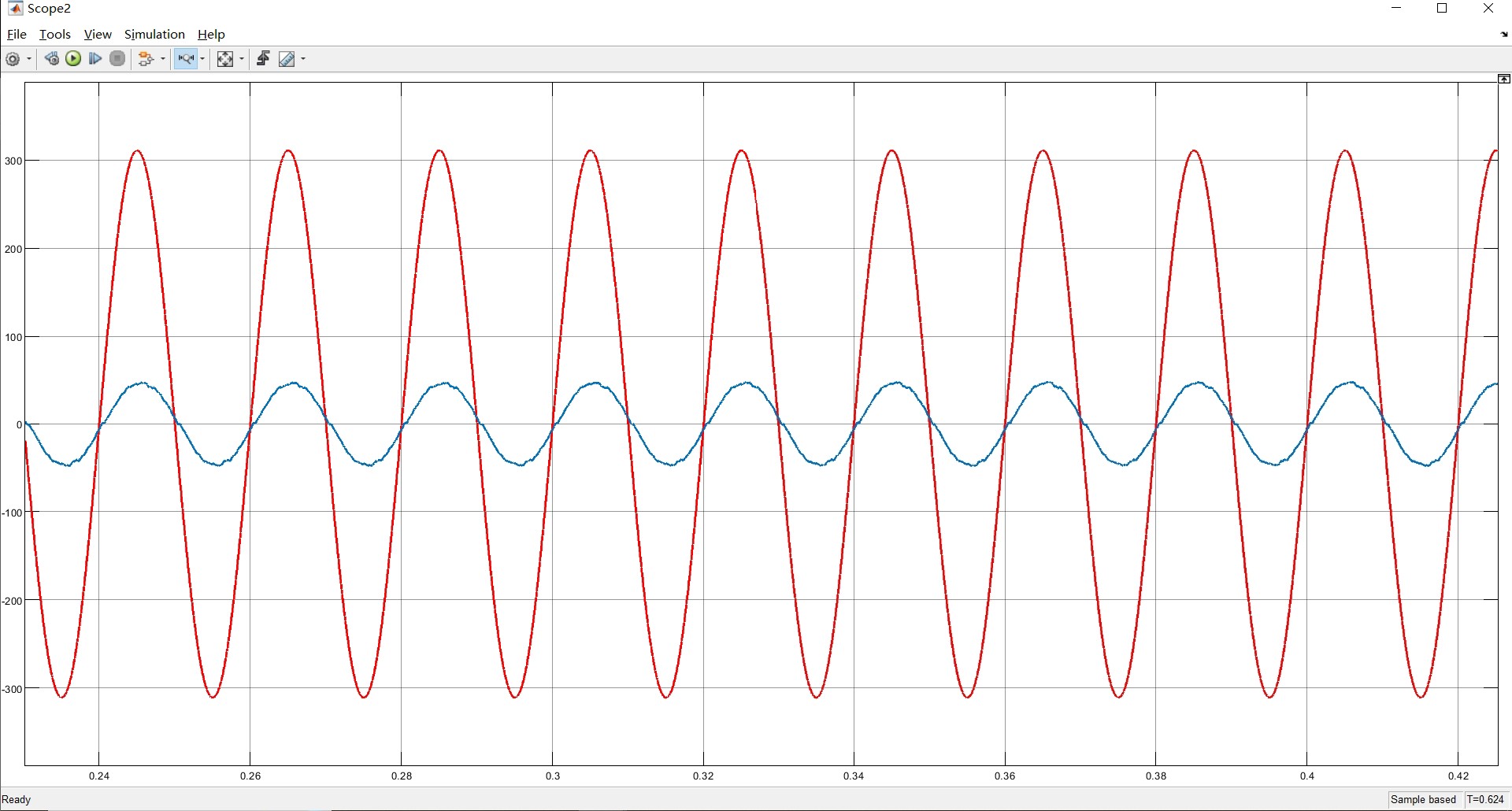

接下来，我们来详细分析a相的电压和电流波形。图三和图四展示了a相电压和电流波形，从图中可以看到电压和电流的波形较为稳定，没有明显的纹波和失真现象。这说明三相VIENNA整流器在工作过程中能够良好地控制电压和电流的稳定性，保证系统的正常运行。

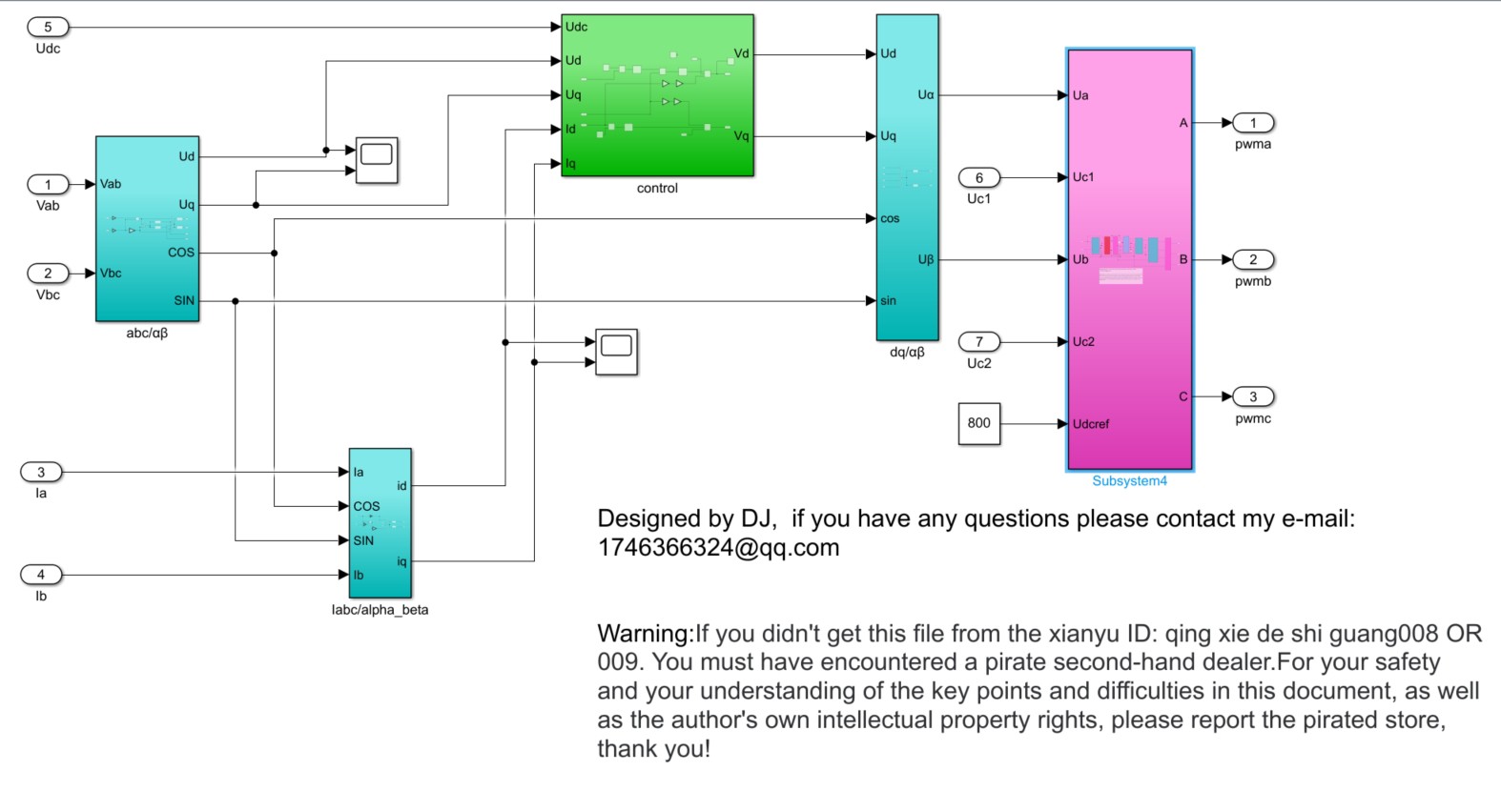

图五展示了三相VIENNA整流器的总体框图，该框图包括了控制等计算的各个模块。通过这个总体框图，我们可以更加清晰地了解整个系统的工作原理和各个模块之间的关系。

图六展示了使用SVPWM调制方法的控制框图。SVPWM调制是一种常用的调制技术，在三相VIENNA整流器中，通过SVPWM调制方法可以实现对开关器件的精准控制，从而保证输出电压的稳定性和纹波的控制。

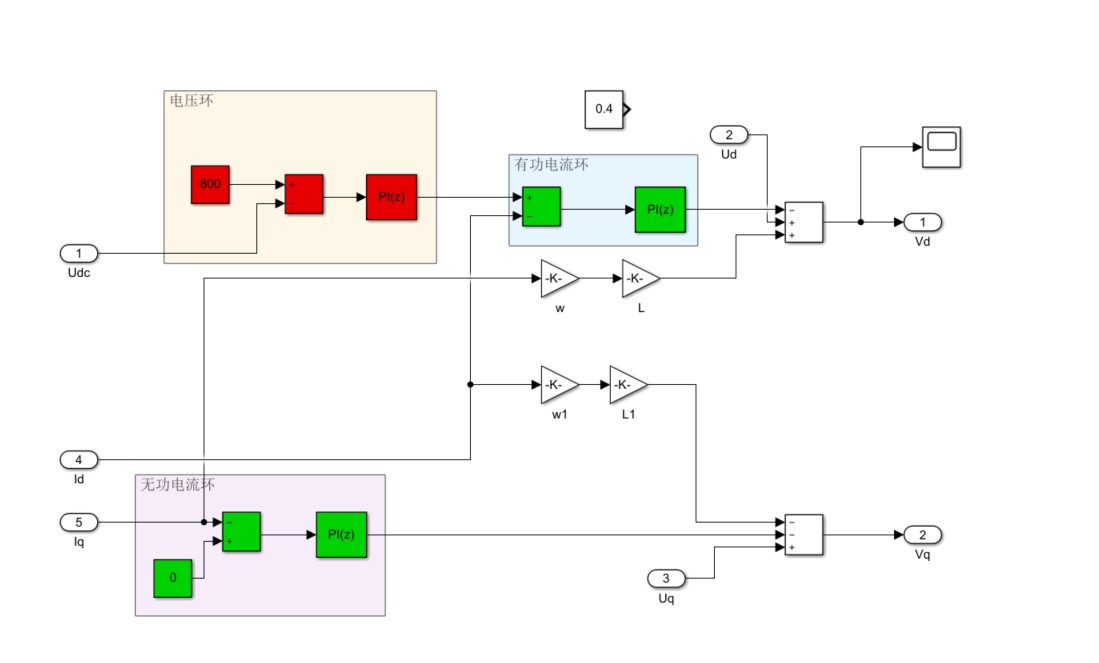

图七展示了三相VIENNA整流器的双闭环控制结构，通过这种控制结构，可以实现对输出电压的精确控制，保证系统在负载变化时的稳定性和可靠性。

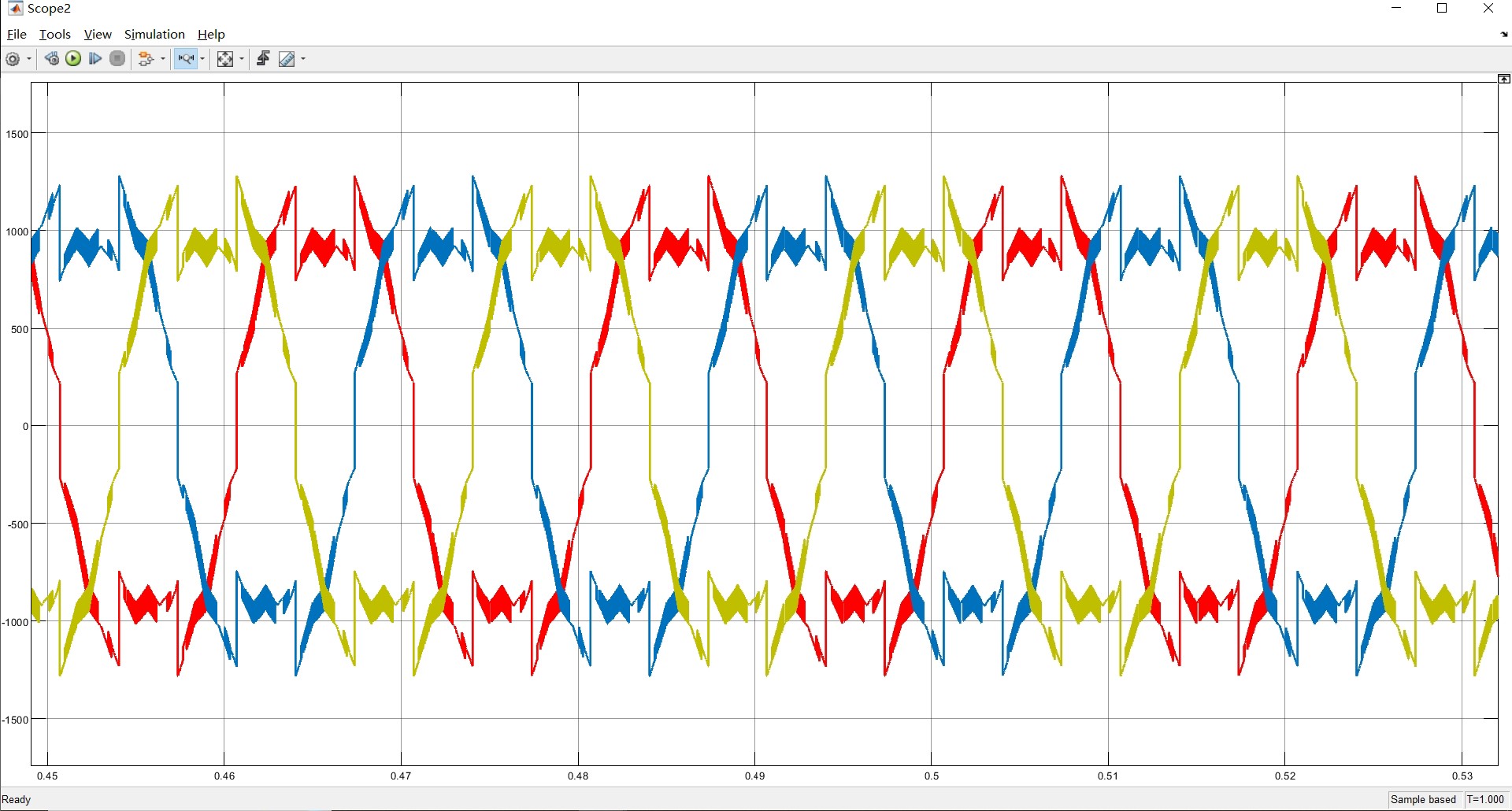

最后，图八展示了三相VIENNA整流器的输出调制波形，从图中可以看到输出电压的波形稳定，纹波较小。这表明三相VIENNA整流器在工作过程中能够有效控制输出电压的稳定性和纹波大小，满足系统的性能要求。

综上所述，本文通过Simulink仿真工具对三相VIENNA整流器在输入电压220V有效值、输出电压800V纹波在1%以内、系统稳定时间在0.1s内、功率因数大于0.95、电流THD小于5%以及开关频率为20kHz的情况下进行了详细分析。通过对拓扑结构、直流输出电压、电压电流波形、总体框图、SVPWM调制框图、双闭环控制结构以及输出调制波形的分析，我们可以清晰地了解三相VIENNA整流器的工作原理和性能表现，为电力电子领域的学习者提供了一个入门学习的参考。如果您对该主题感兴趣或有任何问题，欢迎咨询，谢谢！

（本文完）
