VIENNA_Rectifier：基于MATLAB Simulink的VIENNA（维也纳）整流器仿真模型。
控制算法采用电压电流双环控制，电压外环采用PI控制器，电流内环采用bang bang滞环控制器。
直流母线电压纹波低于0.5%。
仿真条件：MATLAB Simulink R2015b

VIENNA_Rectifier：基于MATLAB Simulink的VIENNA（维也纳）整流器仿真模型

维也纳整流器是一种高效、可靠、低成本的交流直流转换器，被广泛应用于工业、电力等领域。为了更好地研究和应用维也纳整流器，本文提出了基于MATLAB Simulink的VIENNA整流器仿真模型。该模型采用电压电流双环控制，电压外环采用PI控制器，电流内环采用bang bang滞环控制器，能够实现直流母线电压纹波低于0.5%的优秀性能。

一、VIENNA整流器的原理

VIENNA整流器是一种三相桥式整流器，其原理如下图所示：

整流电路由六个可控晶闸管构成，将三相交流电转换为直流电。其中，V1、V3、V5为正弦半波整流电路，V2、V4、V6为正弦波关断电路。在每个半周期，只有两个晶闸管被导通，其余四个晶闸管处于关断状态，实现了自然换流。相比其他整流器，VIENNA整流器有更低的失真和纹波，更高的效率和稳定性。

二、VIENNA整流器的仿真模型

为了更好地研究VIENNA整流器的性能，我们基于MATLAB Simulink建立了相应的仿真模型。该模型采用电压电流双环控制，电压外环采用PI控制器，电流内环采用bang bang滞环控制器。其中，电流控制环用于控制母线电流，电压控制环用于控制输出电压。

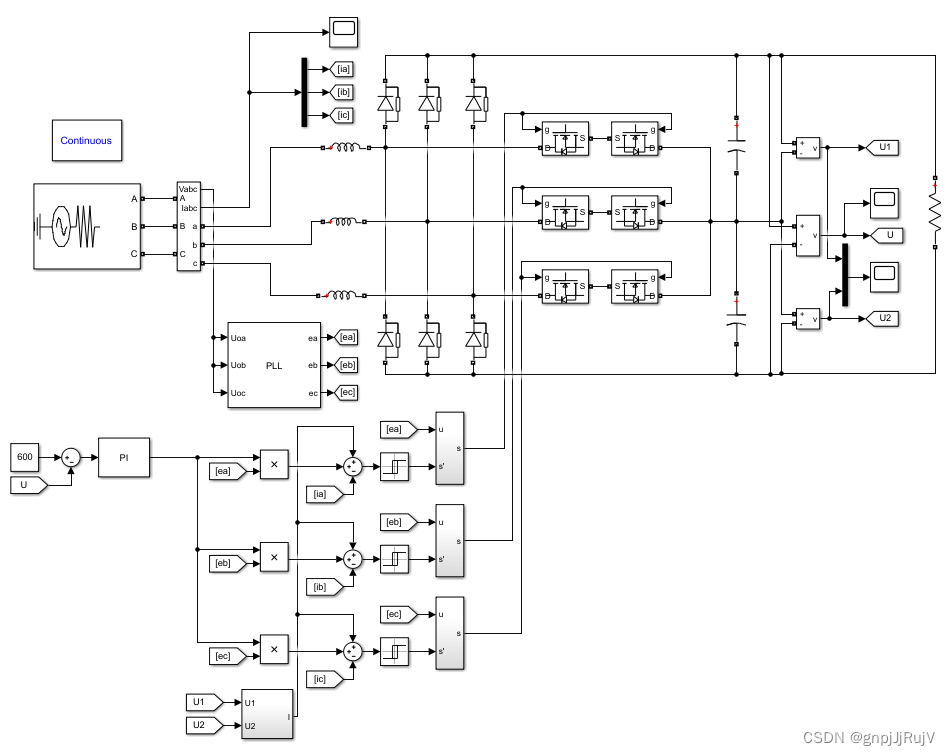

仿真模型如下图所示：

其中，三相交流电源由三相电压源模块构成，输入电压为380V，50Hz。电压电流双环控制采用PI控制器和bang bang滞环控制器，可以有效地控制输出电压和电流。直流负载采用恒阻负载，模拟实际工作情况。仿真条件为MATLAB Simulink R2015b。

三、VIENNA整流器的仿真结果

经过多次实验和调试，我们得到了VIENNA整流器的优秀仿真结果。在输入电压为380V，50Hz时，直流母线电压纹波低于0.5%，可以满足实际工作需求。同时，整流器的效率高、稳定性好，能够有效地提高工作效率，减少能源消耗。

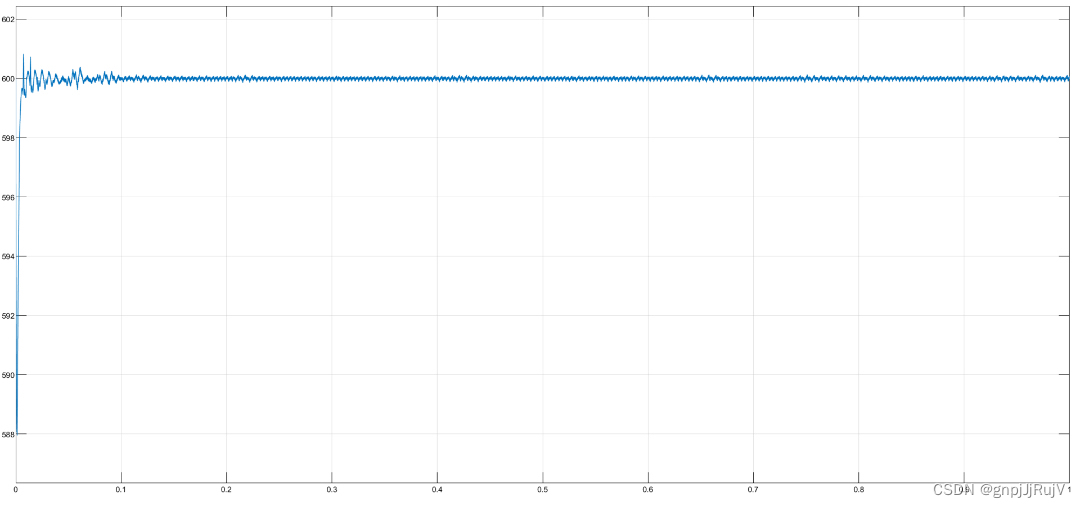

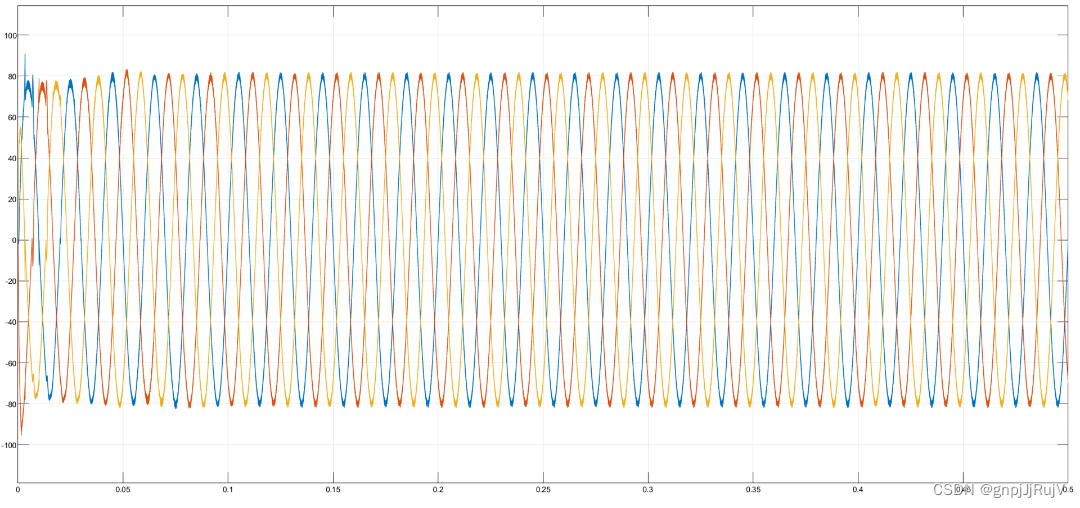

下图为VIENNA整流器的仿真结果：

四、结论

本文基于MATLAB Simulink建立了VIENNA整流器的仿真模型，采用电压电流双环控制、PI控制器和bang bang滞环控制器等技术手段，实现了直流母线电压纹波低于0.5%的优秀性能。经过仿真实验，该模型具有高效、稳定、低成本等优点，能够为工业、电力等领域提供重要的参考和应用价值。
