谈谈 雷达信号处理之脉冲压缩

写作时间：2020-06-30
目录：
1.概念说明
2.脉冲压缩怎么来的
3.脉冲压缩原理
4.可以进行脉冲压缩的信号

正文：

1.概念说明

概念澄清，在雷达信号处理中，脉冲压缩、匹配滤波、相关接收 在很多时候其实就指的是一回事。这三个词语是通过不同角度对事物的理解。
1）脉冲压缩：
在时域上来看，输入的宽脉冲经过“脉冲压缩（或者说：匹配滤波）”被压缩成窄的脉冲信号。所以，我猜这就是脉冲压缩的叫法来源。
2）匹配滤波：
滤波这个词语是频域上的概念，滤出有用信号，滤除杂波噪声等无用信号。匹配，这个词是个常识词，匹配肯定是要有对象的，那么和谁匹配呢，这里是和发射的信号相匹配呢。那么怎么就算是匹配呢，或者怎么和发射信号匹配呢？使用的是“频域上的共轭匹配”。
3）相关接收：
这个是从时域的相关性理解。利用信号和噪声相关特性的差异，进行相关运算。

2.脉冲压缩怎么来的

脉冲压缩，脉冲脉冲首先针对的是脉冲雷达，而不是连续波雷达。
雷达有两个关键指标，距离和距离分辨率。
距离就是雷达的威力作用范围，能看多远。
距离分辨率就是能够去呗多么近的多个目标。
这二者是矛盾的，为什么呢？
增大作用距离，那么就得增加功率，增加功率就需要增大我的脉冲宽度。但是增大脉冲宽度会有什么问题？答案是增大了脉冲宽度，会降低距离分辨率，具体如下图所示。

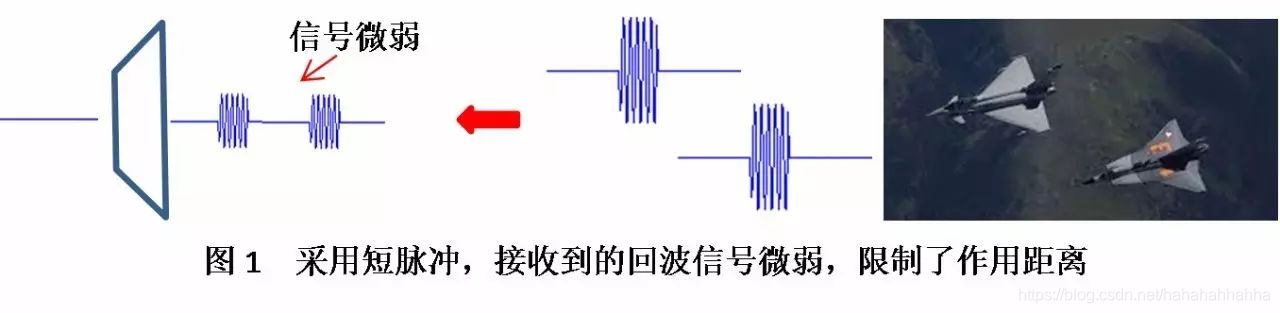

传统的单载频脉冲，面临着“看得远”与“看得清”之间的取舍。采用短脉冲，能量不够，限制了作用距离；

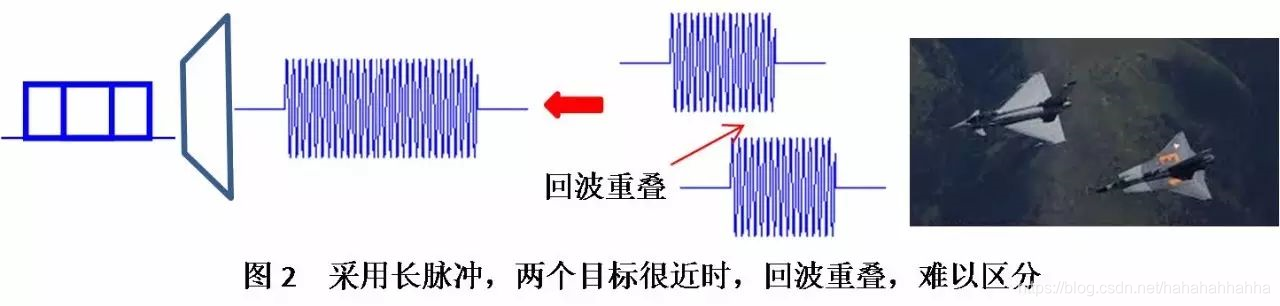

采用长脉冲，回波易重叠，限制了空间分辨率。

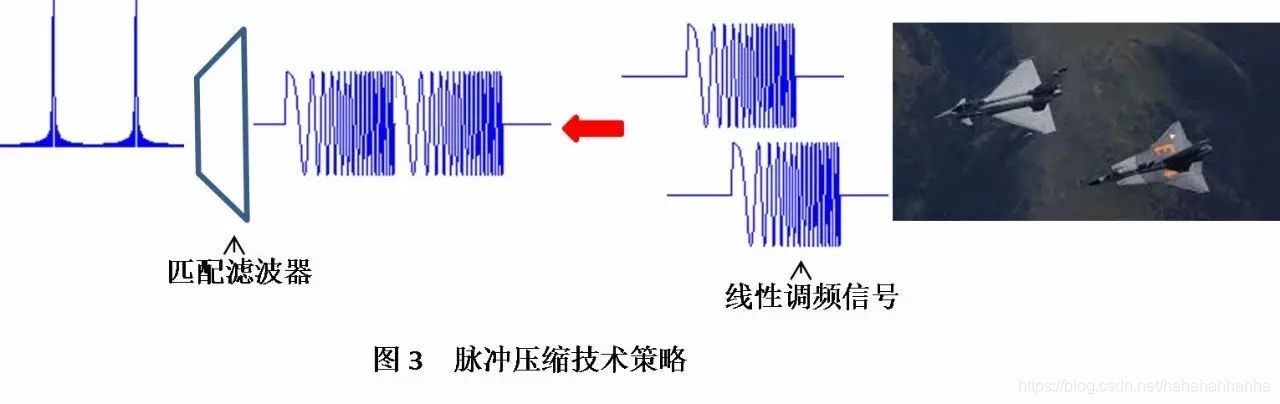

为了解决传统单频脉冲面临的作用距离和空间分辨率之间的矛盾，脉冲压缩技术采用这样的策略，发射宽度相对较宽而峰值功率低的脉冲，使信号有足够的能量以保证作用距离；接收时做匹配滤波，将底峰值的宽脉冲压缩成高峰值的窄脉冲，避免脉冲重叠现象，从而提高空间分辨率。

为了能同时兼顾探测距离和距离分辨力，脉冲雷达必须同时具备宽脉冲和窄脉冲两种能力。
随着技术发展，雷达设计人员发现，距离分辨力对窄脉冲的限制，并不需要通过压窄发射脉冲宽度来实现，也可以通过对回波脉冲的压缩处理来实现。
即在电磁波发射时采用具备特殊调制的宽脉冲信号，以提高雷达的平均发射功率，在回波接收处理时采用特殊的信号处理手段，获取窄的回波信号，以提高雷达的距离分辨率，这种技术称为脉冲压缩技术。
脉冲压缩技术的原理早在上世纪40年代就已提出，但直到50年代才得以证实。60年代初期，14所张直中等人注意到国外杂志上开始原理性地探讨单脉冲体制雷达。考虑到脉冲压缩技术的优点，60年代，中电14所决定自主研制掌握这一关键核心技术。

3.脉冲压缩原理

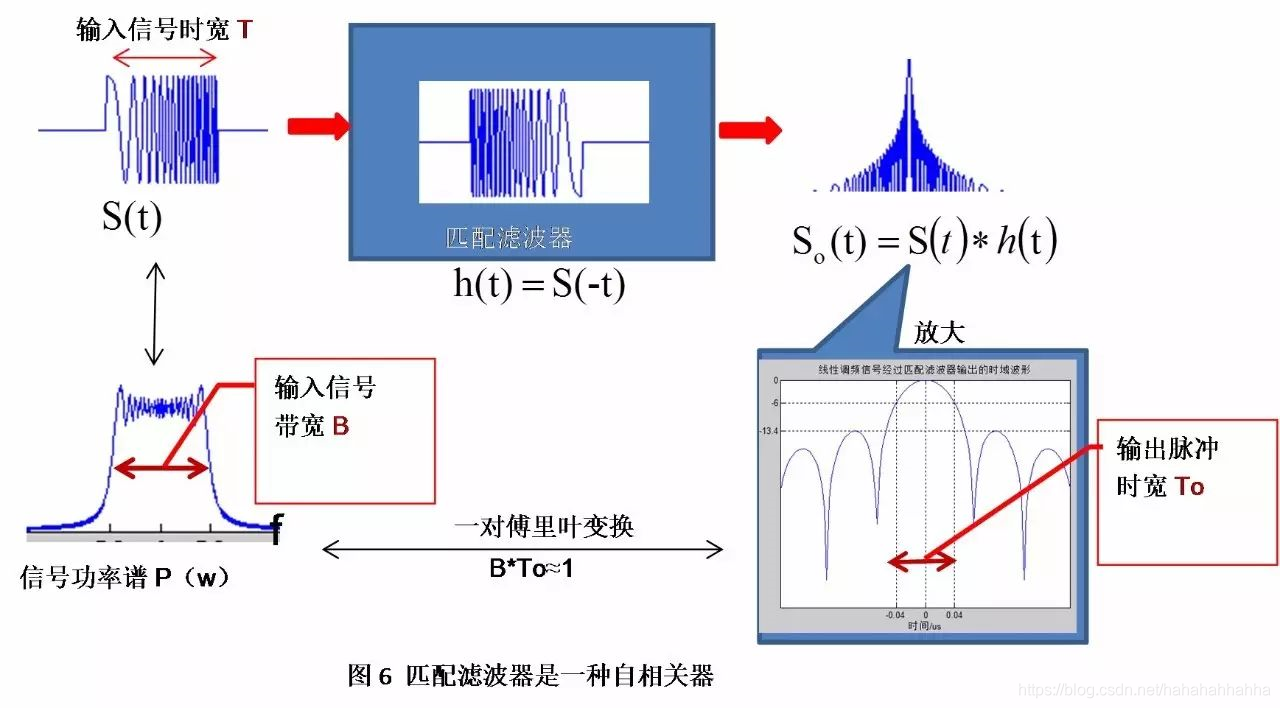

为了实现压缩，在接收机上设置一个与发射信号“共轭匹配”的压缩网络。如图5所示，时域上，匹配滤波器的冲击响应函数构造为输入信号的镜像；频域上，匹配滤波器的幅频特性与信号的幅频特性一致，如图4。当信号通过匹配滤波器时，信号越强的频率点，滤波器的放大倍数也越大；信号越弱的频率点，滤波器的放大倍数也越小，从而使信号在时域更集中。

另外一方面，从相频特性上看，匹配滤波器的相频特性和输入信号正好完全相反。这样，通过匹配滤波器后，信号的相位为0，正好能实现信号时域上的相干叠加。而噪声的相位是随机的，只能实现非相干叠加。这样在时域上保证了输出信噪比的最大。

脉冲压缩（匹配滤波）改变了输入的信号波形，但是提升了信噪比（信噪比提升的倍数可以根据时宽压缩比理论计算得到），这在弱信号检测上可能有所应用。

4.可以进行脉冲压缩的信号

通过对上面的内容的学习，脉冲压缩策略的实施有个重要思路就是：设计一个可以进行进行脉冲压缩的波形，代替传统的单载频脉冲波形。
这个信号的要求就是：拥有大的时宽带宽积。

上面的线性调频信号相对于单载频信号，同样的时宽下却有着更大的带宽（频域的带宽），所以可以作为一种脉冲压缩信号。

5.更多

先写这么多，以后有空再写。

---

参考文章：
1.鱼与熊掌亦可兼得的脉冲压缩技术简介
2.自强不息！60年代14所突破脉冲压缩关键核心技术

---

THE END~
