如何使用直流稳压源输出负电压？

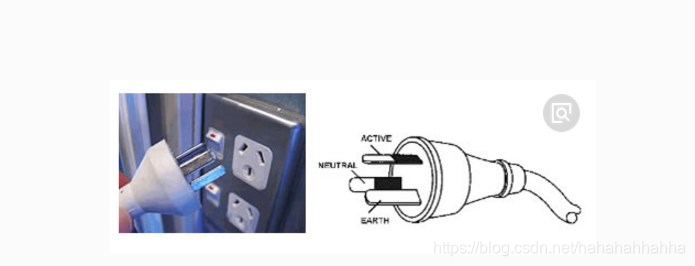

1）先看看三脚插头
在这里插入图片描述
经过测量这个地和稳压源的三脚供电插头的EARTH通

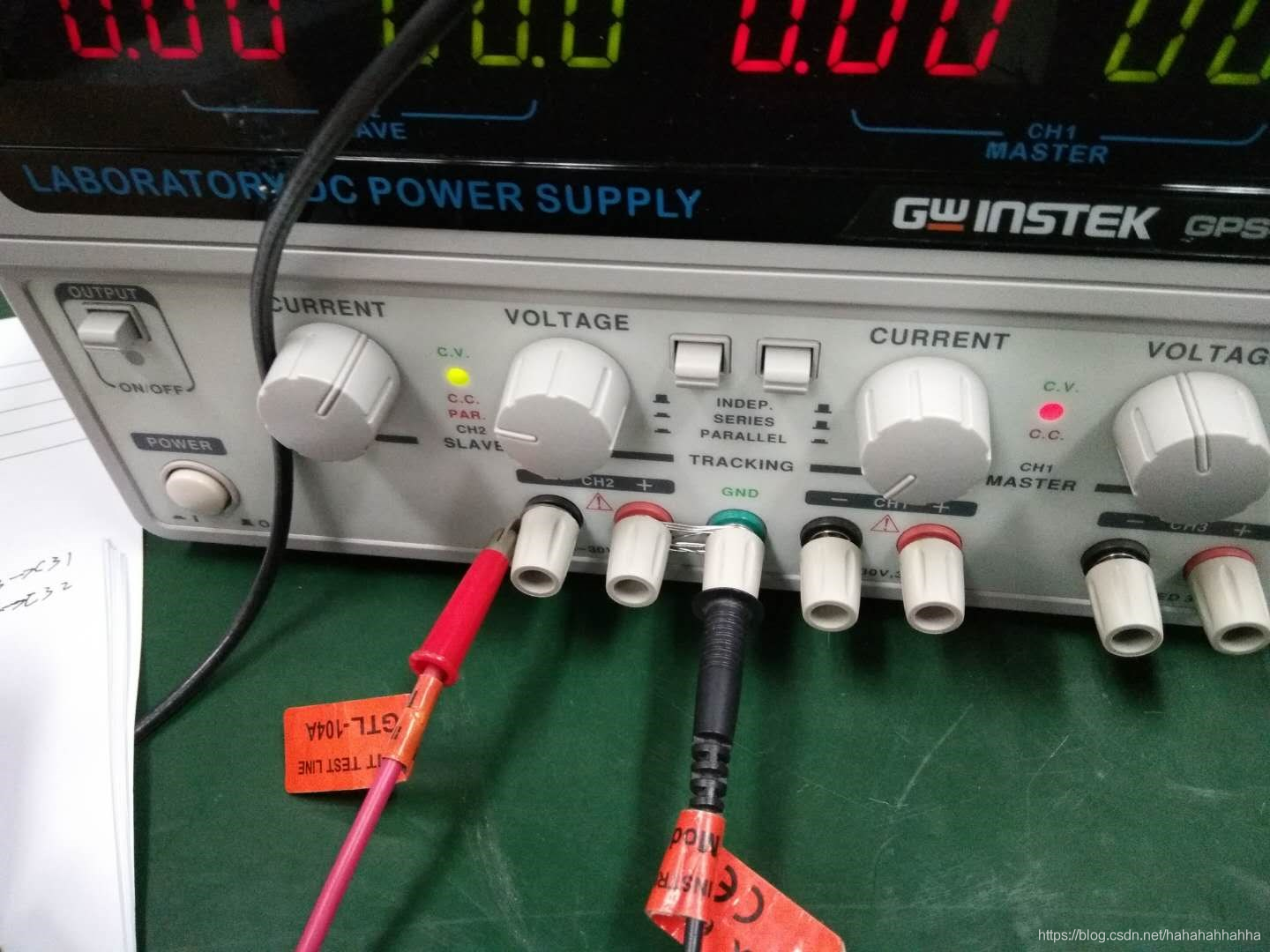

2）看看直流稳压源的输出。

在这里插入图片描述

稳压源上有3个接线柱
红色 ： +
黑色 ： -
绿色： GND大地的地

使用直流稳压源输出负电压，需注意:
1）先把“红色接线柱+”和“绿色接线柱GND”短接
2）黑色的接线柱连接器红表笔
3）万用表测试红表笔就是负压。

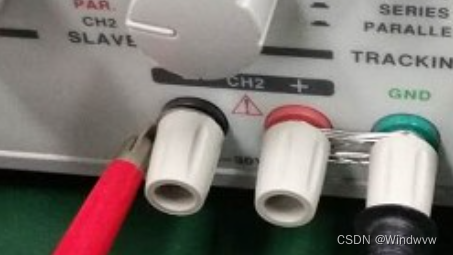

具体如下图所示：
在这里插入图片描述

切记：负电压不是把红黑反接这么简单。

THE END~~
