用普通的降压DCDC产生负压

在设计电源电路时经常会用到升压降压和负电压等电路,负电压可以用电荷泵产生,还可以用普通的降压DCDC直接产生。

应用电路

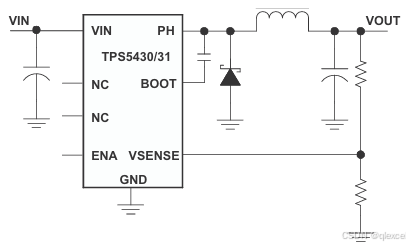

比如TI的TPS5430是普通的降压DCDC芯片,外围电路如下:
在这里插入图片描述
输入12V转成5V电路如下:
在这里插入图片描述

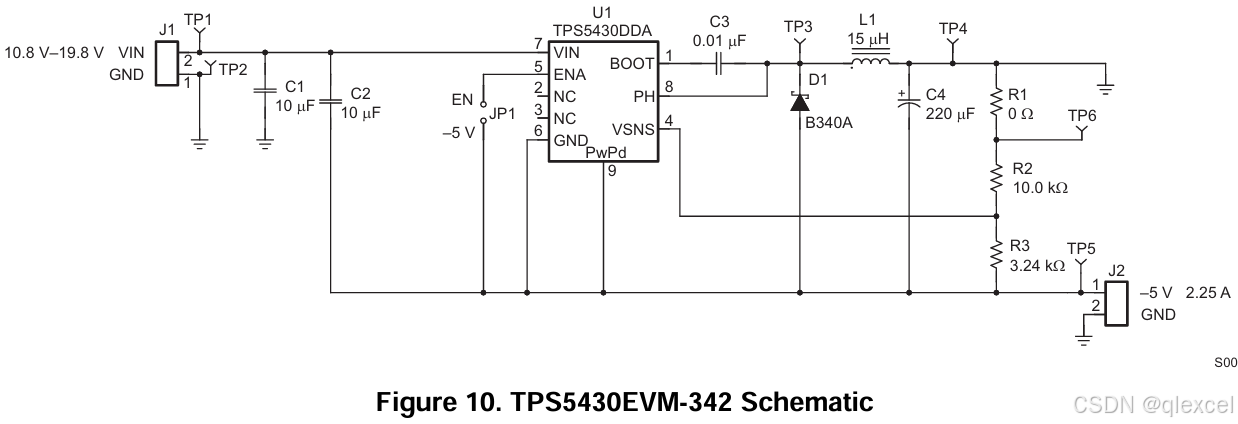

如果要输出-5V,只需要把GND和VOUT网络交换即可
在这里插入图片描述
在这里插入图片描述

原理

在这里插入图片描述

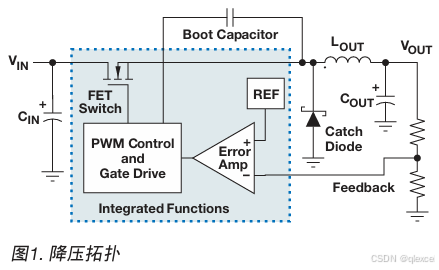

正电压降压Buck电路工作过程:
当FET打开,VIN给电感充磁,流经电感的电流线性增加,同时给电容COUT充电,给负载提供能量。
当FET关闭,储能电感通过续流二极管放电,电感电流线性减少,输出电压靠电容COUT放电以及减小的电感电流维持。

在这里插入图片描述

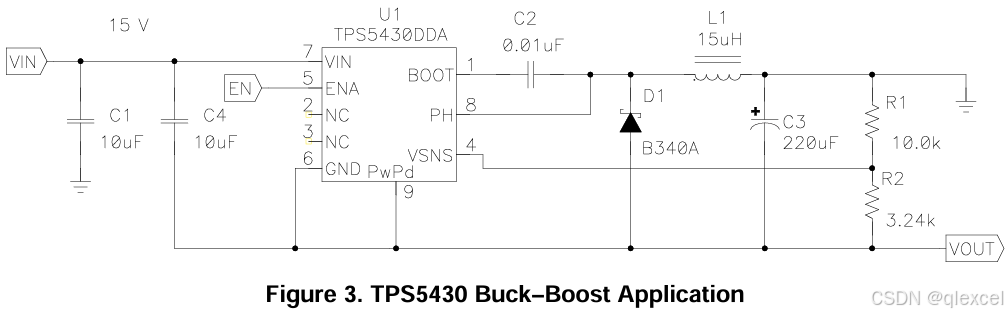

负电压电路工作过程:
当FET打开,VIN给电感充磁,流经电感的电流线性增加,由于二极管的阻挡,此时负载只由电容放电维持。
当FET关闭,储能电感通过续流二极管放电,此时电感既向负载供电,也要补充电容损耗的电压。

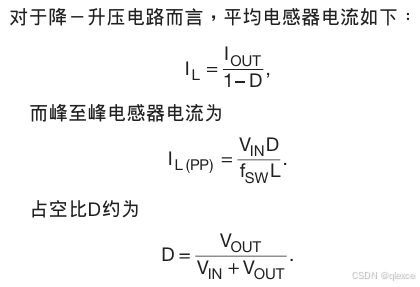

计算

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

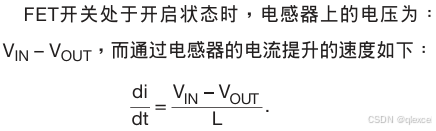

FET打开时,电感上电压为VIN,电流斜坡上升速度为di/dt = VIN/L。当FET关闭,电感上电流不能突变,但是电压变为VOUT,电感电流以di/dt = –VOUT/L的速度下降。
在这里插入图片描述

注意

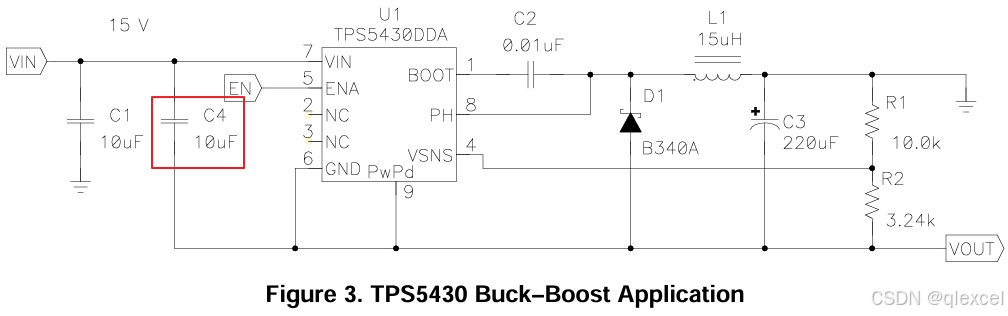

1、要注意输入电容耐压,此时电容两端压差为VIN+VOUT的绝对值。
在这里插入图片描述

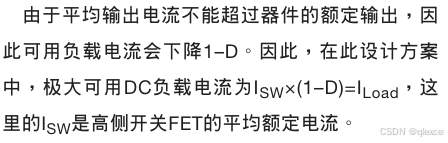

2、输出负压,负载电流能力相比于输出正压时会有所降低。
在这里插入图片描述

参考:
在反相降-升压拓扑中使用降压转换器

Using the TPS5430 as an Inverting Buck-Boost Converter

TPS5430EVM-342 2.25-A, Inverting Buck-Boost Regulator Evaluation Module
