proteus中仿真D触发器CD4013

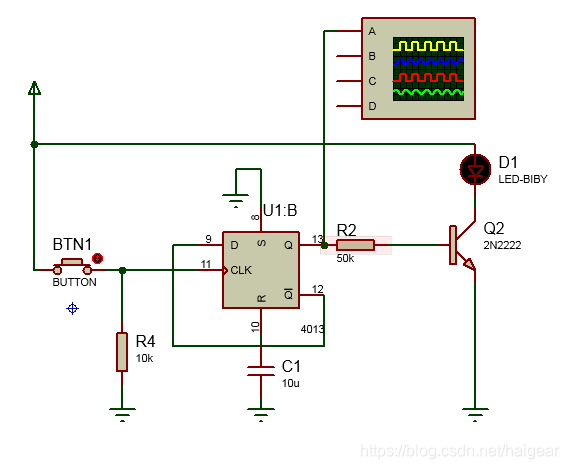

这里我们利用CD4013来做一个开关，以期达到演示原理的效果。硬件连接如下：

运行起来效果如下：

这里需要注意的是，本电路是模拟电路和数字电路混合的电路，那么在运行仿真的时候会发生错误提示：Timestep too small，我们可以进入

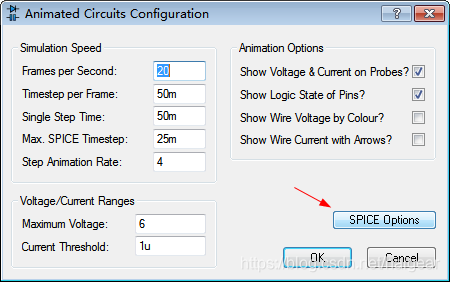

System -> Set Animation Options -选择 SPICE Options：

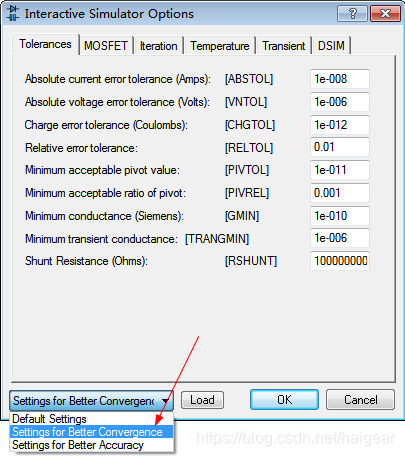

继续选择Settings for Better Convergence

记住最后点load后，两步OK后点一下文件保存，这样就能确保这个选择被保存了。
然后运行就不会报错了。
