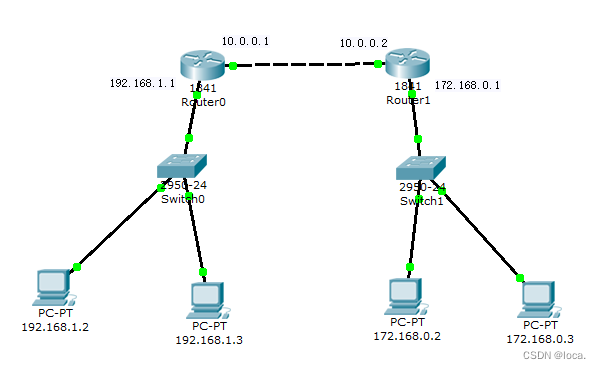

1. 网络拓扑图
2. 配置各PC的IP地址
设备 | IP | 子网掩码 | 网关 |
---|---|---|---|
PC1 | 192.168.1.2 | 255.255.255.0 | 192.168.1.1 |
PC2 | 192.168.1.3 | 255.255.255.0 | 192.168.1.1 |
PC3 | 172.168.0.2 | 255.255.0.0 | 172.168.0.1 |
PC4 | 172.168.0.3 | 255.255.0.0 | 172.168.0.1 |
3. 配置路由器接口IP地址
进入特权模式:
en
进入配置模式(两次回车):conf
进入接口配置模式:interface fastEthernet 0/0
配置IP地址:ip address 192.168.1.1 255.255.255.0
启动端口:no shutdown
退回到配置模式:exit
进入另一个接口配置:interface fastEthernet 0/1
配置IP地址ip address 10.0.0.1 255.255.0.0
启动端口no shutdown
退出到配置模式exit
另一个路由器配置方法相同。
注意事项:不要弄错路由器接口,注意路由器连接交换机和另一个路由器的接口分别是哪个,如果把接口的IP配错了是无法成功连通的。
4. 配置路由规则
配置路由命令格式:
(config)#ip route network [mask][addresslinterface]
其中
Network
:所要到达的目的网络(子网)网络地址。Mask
:地址掩码Address
:下一跳路由器的IP地址,即相邻路由器的相邻端口的IP地址。Interface
:本路由
下面在路由器上配置具体路由规则:
左边路由器(在配置模式下):
ip route 172.168.0.0 255.255.0.0 10.0.0.2
其中172.168.0.0
是目的子网地址,255.255.0.0
是目的子网地址的子网掩码,10.0.0.2
是去往子网地址的下一跳路由器的地址(因为在当前路由器的视角下,下一跳路由器的地址为连接当前路由器的接口的地址)
右边路由器(在配置模式下):ip route 192.168.1.0 255.255.255.0 10.0.0.1
5. 测试
左边PC ping右边PC
右边PC ping左边PC
