Micropython驱动电机(马达)

         某宝上买的直流电机驱动模块（图1），可以搭载了两个马达和一个电源，我只用到了一个（因为我只有一个），IN3和IN4两个口直接连接esp32的引脚输入信号，对应的MOTOR-B口输出，焊接好后的图片如图2。顺带一提，单片机的引脚不要直接焊，毕竟只是DIY玩一玩，建议把双母头的杜邦线拆一段焊在模块上，另一端直接插在板子上。

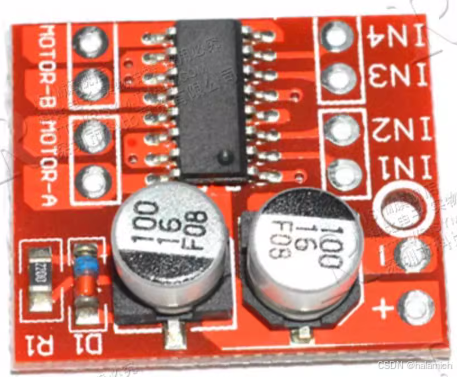

                                                                 图1.直流电机驱动模块

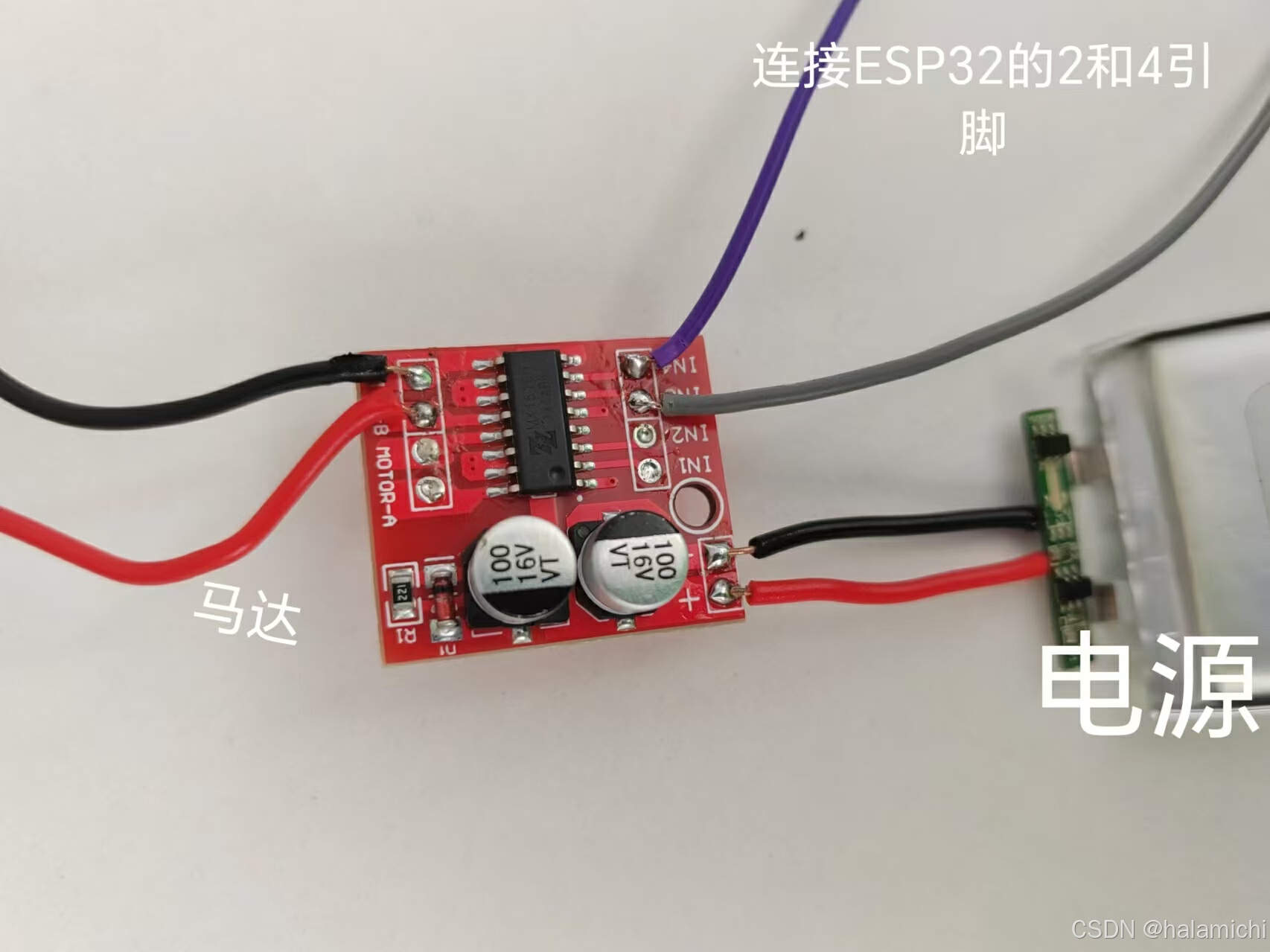

图2.整体实物图

心血来潮弄着玩玩，没想那么多，然后许多问题就出现了。

1.刚开始没用PWM，导致转速特别快，芯片发热非常严重。

2.程序只是给了一个信号让它动起来，并没有控制转速。

所以我就用pwm来写这一段程序

 具体代码如图

from machine import Pin, PWM
import time


IN3 = PWM(Pin(2))
IN3.freq(1000)               #PWM方波重复的次数


while True:
    for i in range(10, 1024):#让它的占空比在10~1024之间循环实现叶片由慢到快旋转
        print(i)             #看到占空比的实时变化
        IN3.duty(i)
        time.sleep_ms(1)

 占空比在某一段时间的变化如图

之后就可以来控制它的正转和反转了，就是把IN4加进来就可以了，代码如下

from machine import Pin, PWM
import time


IN3 = PWM(Pin(2))
IN3.freq(1000)

IN4 = PWM(Pin(4))
IN4.freq(1000)

while True:
    for i in range(10, 500):
        print(i)
        IN3.duty(i)
        time.sleep_ms(2)

    for i in range(10,500):
        IN4.duty(i)
        time.sleep_ms(2)
