本文介绍了RF433协议的细节，包括遥控设备的发射波形和数据结构。接着，详细阐述了433数据捕获的硬件准备，如需要us级别定时器和能处理高频中断的MCU。在软件方面，强调了精确时间获取和中断处理。最后，提出了设计思想，以BL2028N为例，展示了如何通过中断和边沿触发来捕获和计算433信号的脉宽，同时讨论了信号过滤以消除杂波。
- 什么是433？
遥控设备以433M频率、RF433协议规则向环境中发射信号，接收方必须使用同样的433无线接收器才能成功采集到信号
- 什么是RF 433 协议？

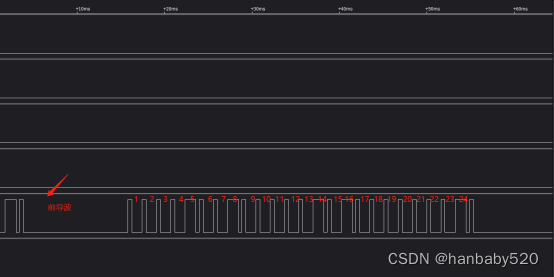

我们对比波形来进行说明：采用RF433的遥控发射波形，由一个413us（高）+ 12.0ms(低)的前导波+24bits的数据组成，其中24bits的数据又由16bits遥控固定地址（各遥控地址不同）+8bits键值组成，见下图：
从图中数据位可以算出：遥控固定地址为0x905 ，发射码为0x01
前导波组成：450us高电平（误差±200us）+ 12.0 ms低电平（误差±2ms）
