Matlab计算器实验（GUI设计）

实验要求

a) 熟悉MATLAB变量、函数、程序流程
b) 熟悉MATLAB计算、输入输出、图形化显示
c) 熟悉MATLAB的GUI设计

实验环境

a) Matlab R2018

实验内容

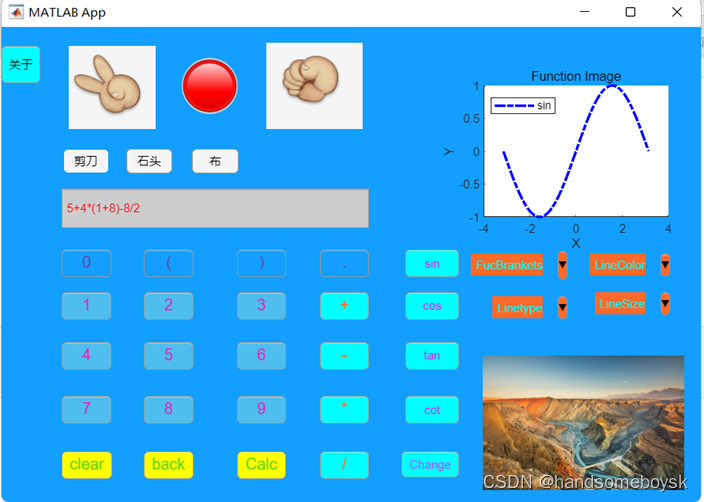

1. 图形界面设计。
2. 关键函数。
   (1)包含基本的图形界面，常见的0到9数字按键，小数点，加减乘除，等于号等，能够正确的计算并显示结果；
   (2)添加按键和选项，让计算器可以绘制正弦余弦对数等常见函数，用户可以选择不同的线型（虚线实线等）和线的颜色；
   (3)选做，增加计算器的一个或多个额外功能，例如，随机显示表情包，简单的手头剪刀布游戏，或者自由设计的一些其它功能。

实验过程

整体设计思路：
（涉及到算法实现的实验需阐述算法的逻辑关系）
计算器基础任务思路：
1、在显示框显示数字及运算符
2、clac控件计算式子，用eval函数计算显示框内的matlab表达式，用numstr函数把数字转换成字符数组输出
3、clear控件给显示框赋值为空
4、back控件使用str（1：end-1）的方法来消除最后一位
画函数图像思路:

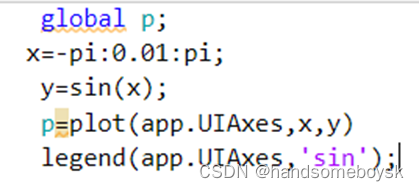

首先在固定地方汇出坐标轴，再通过plot函数来画图像。例如画sin函数图像：

设置函数曲线颜色、类型等通过set函数来改变，需要注意的是，此时画好的函数图像在其他控件中，为了避免重复画图，减小代码量，通过设置一个全局变量，然后通过句柄索引赋值给set函数，从而改变当前所画图像的属性。

为了美观，在计算器表面添加了随机显示图片功能。首先得找若干图片并且把图片放在app的相同目录下。然后添加一个图片显示控件，通过rand函数产生随机的效果，调用以下代码即可：

同时增加一个剪刀石头布的小游戏，玩家点击剪刀、石头或布的任一控件，此时电脑通过产生随机数来出拳，在图片显示区（图片显示与上个步骤类似）会各自显示出玩家和电脑的出拳结果，并且通过一个灯来表示谁获得胜利。未开始是绿灯，玩家赢了是蓝灯，输了是红灯，平局则为黄灯。

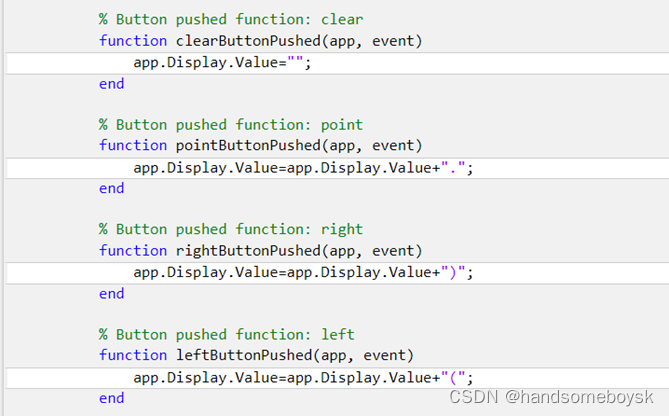

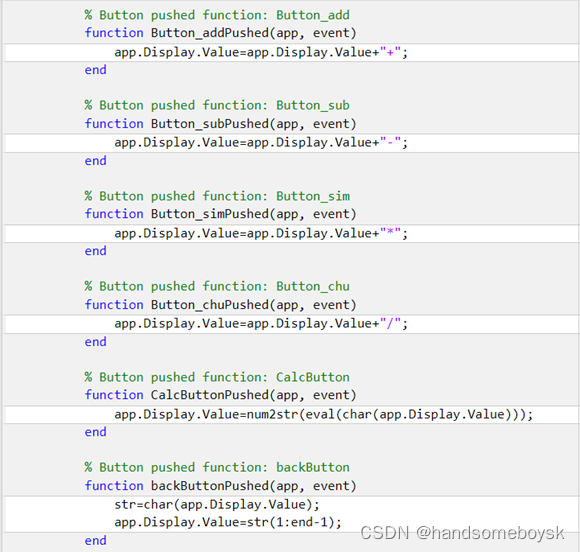

基础计算器代码：

计算器基础任务思路：
1、在显示框显示数字及运算符
2、clac控件计算式子，用eval函数计算显示框内的matlab表达式，用numstr函数把数字转换成字符数组输出
3、clear控件给显示框赋值为空
4、back控件使用str（1：end-1）的方法来消除最后一位
画函数图像思路:
首先在固定地方汇出坐标轴，再通过plot函数来画图像。例如画sin函数图像：

设置函数曲线颜色、类型等通过set函数来改变，需要注意的是，此时画好的函数图像在其他控件中，为了避免重复画图，减小代码量，通过设置一个全局变量，然后通过句柄索引赋值给set函数，从而改变当前所画图像的属性。

为了美观，在计算器表面添加了随机显示图片功能。首先得找若干图片并且把图片放在app的相同目录下。然后添加一个图片显示控件，通过rand函数产生随机的效果，调用以下代码即可：

同时增加一个剪刀石头布的小游戏，玩家点击剪刀、石头或布的任一控件，此时电脑通过产生随机数来出拳，在图片显示区（图片显示与上个步骤类似）会各自显示出玩家和电脑的出拳结果，并且通过一个灯来表示谁获得胜利。未开始是绿灯，玩家赢了是蓝灯，输了是红灯，平局则为黄灯。

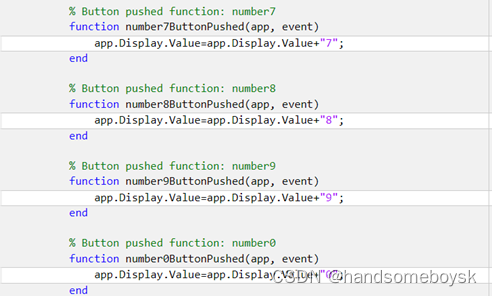

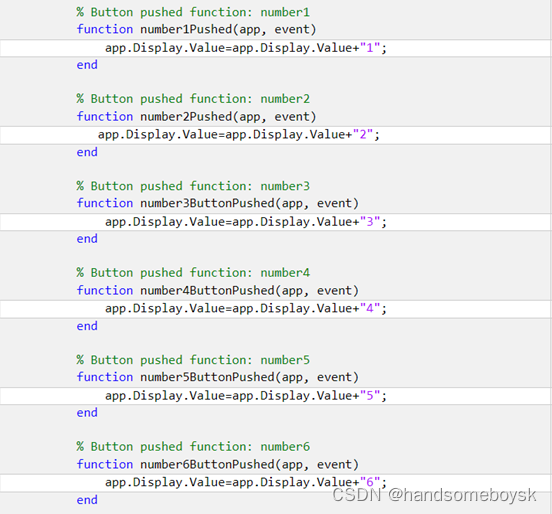

基础计算器代码：

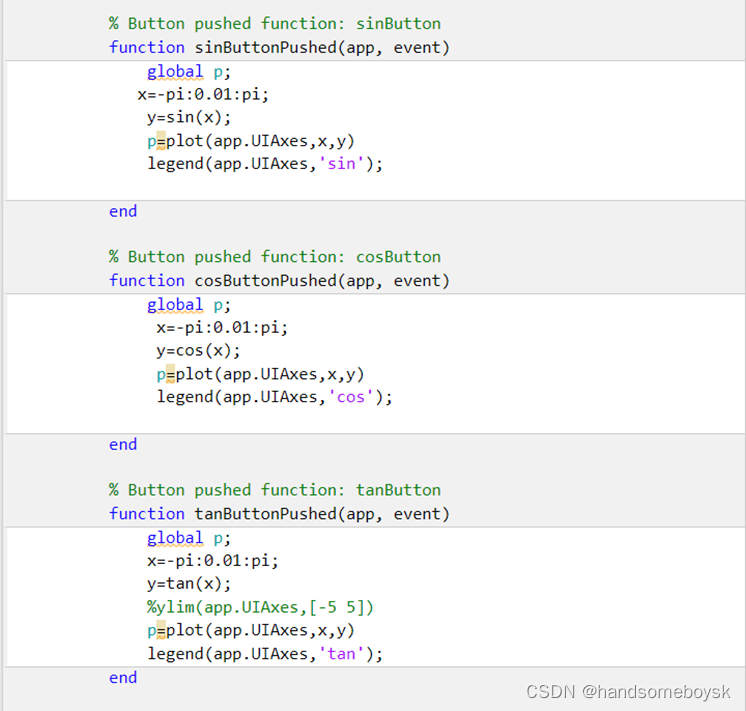

画函数图像代码:

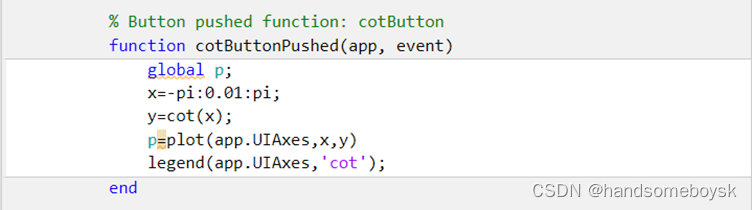

包括四种基本的三角函数sin，cos，tan，cot

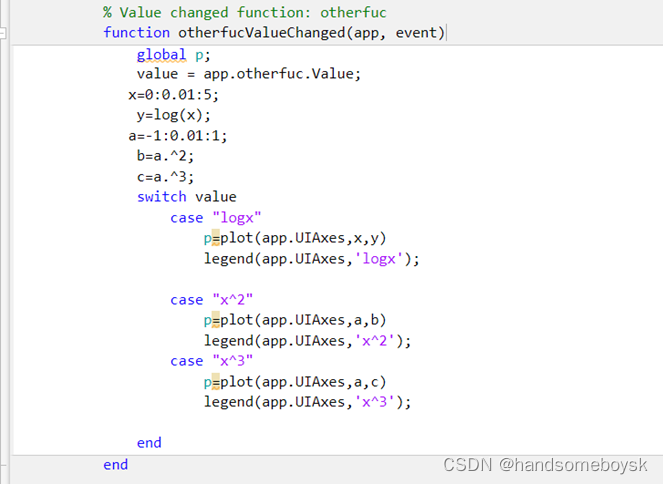

在下拉框中可选对数函数和幂函数

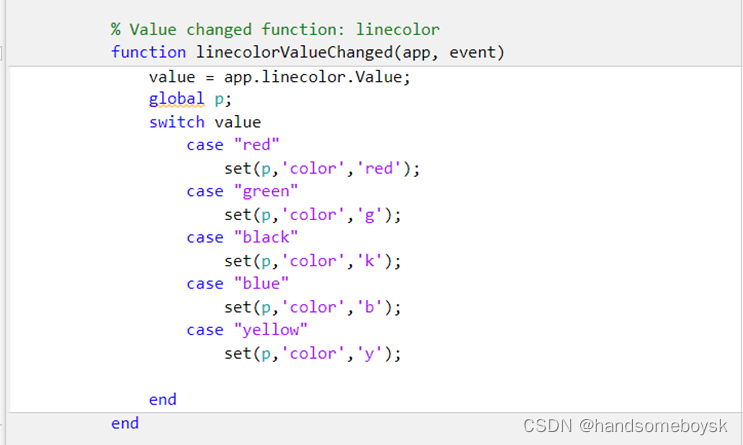

改变线条颜色的代码：

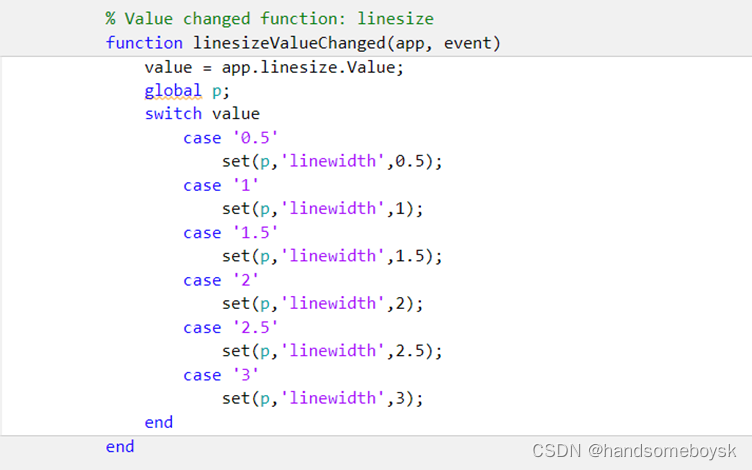

改变线条的宽度：

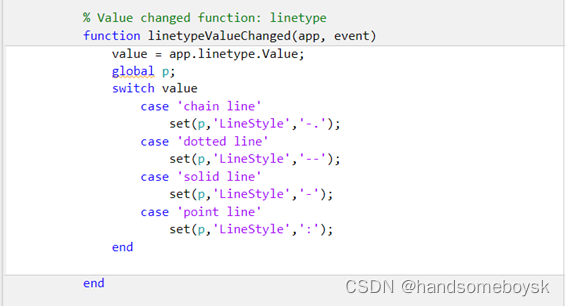

改变线条的类型：

任务3：

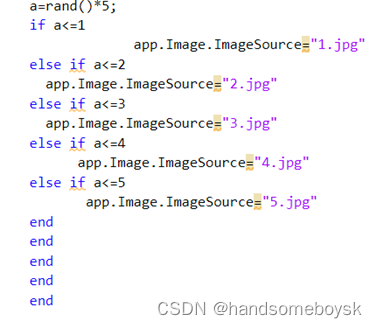

通过按下change键可随机变化不同的图片：

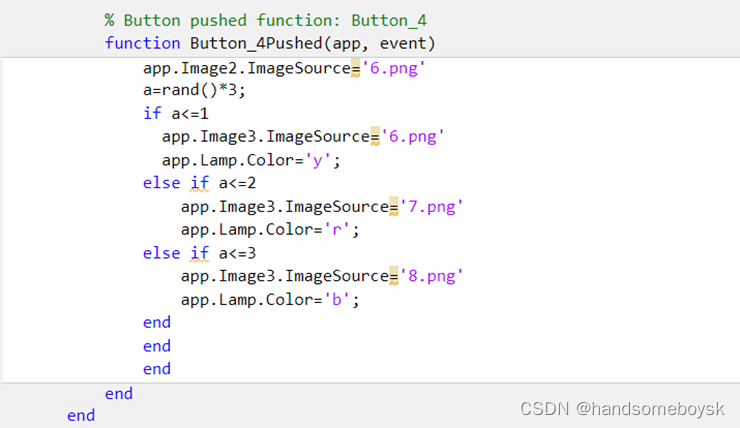

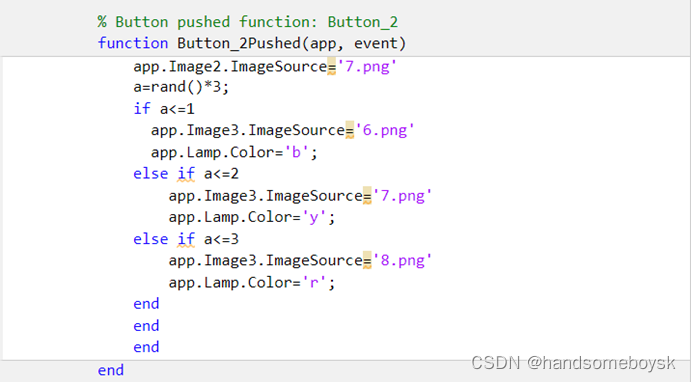

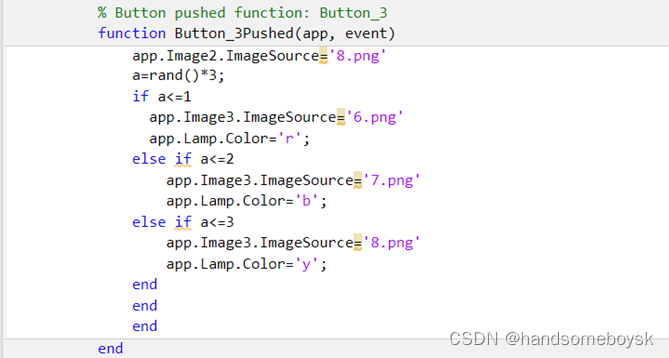

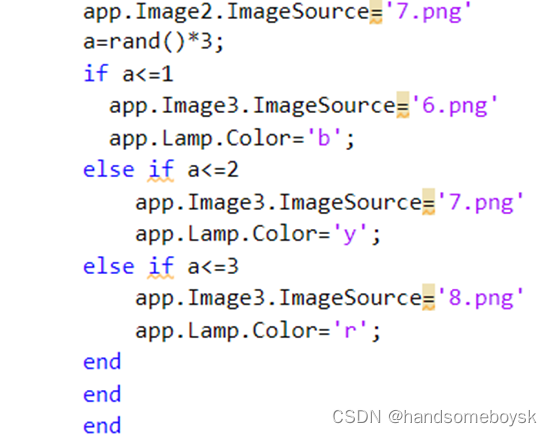

剪刀石头布的小游戏，玩家赢了亮蓝灯，输了亮红灯，平局亮黄灯：

实验结果
