一、概念

带权路径长度最短的二叉树，即最优二叉树。

二、带权路径长度

在一颗树中，叶子结点带有数值，这个数值叫做权值，

权值与叶子结点到根节点层数的乘积=带权路径长度

三、树的带权路径长度

树中所有叶节点的带权路径长度之和

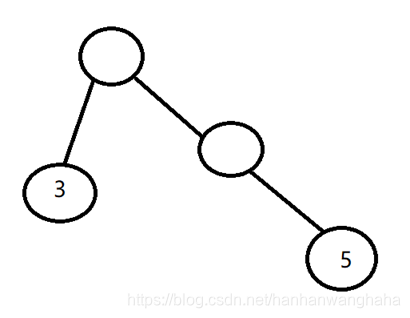

四、举例

树的带权路径长度计算：3x1+5x2=13

五、哈夫曼树画法举例举例理解

5.1步骤

（1） 先准备一组数字，以5，7，5，8, 9，2, 3为例
（2） 对这一组数字进行从小到大的规则排序，排序结果为2, 3, 5 ,5, 7, 8, 9
（3） 在2, 3, 5 ,5, 7, 8, 9这些数字中，选择两个最小的数字2,3
（4） 用类似树杈的“树枝”连接两个最小的数，在顶点处计算出这两个数字的和，比较剩下的数字和这个和的大小，再取出两个最小的数字进行排序。

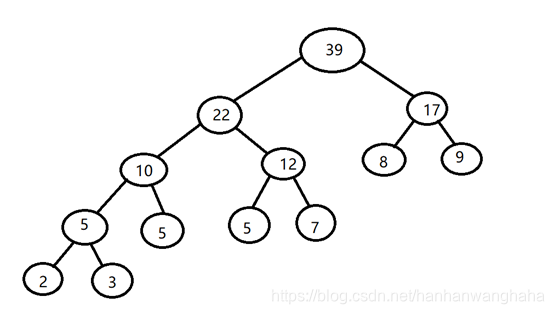

排序结果如下：

5.2注意

1.如果两个数的和等于是下一步两个最小数其中一个，那么这个树直接往上生长。如上图的5，5，左边的5直接向上生长。如果两个数的和比较大，不是下一步两个最小数其中一个，那么就并列生长，例如我们的左边5,5的和为10，而10不等于接下来选出的两个数字5,7，所以要另外开一棵二叉树。

2.一个节点只能生成两个分支。

六、举例（代码实现）

要求：将2, 3, 5 ,5, 7, 8, 9画出来

6.1代码

#coding=utf-8
import pygraphviz as pgv
import cv2
import os
import tkinter as tk

Index = 0


#  二叉树
class BTree:
    lchild = None
    rchild = None
    data = 0
    index = 0

    def __init__(self, data, index):
        self.data = data
        self.index = index
        return

    def getchild(self, lc, rc):
        self.lchild = lc
        self.rchild = rc
        return


#  用来预处理哈夫曼树
def PreHuffTree(bt, dot):
    if (bt == None): return

    dot.add_node(bt.index, label=str(bt.data))

    PreHuffTree(bt.lchild, dot)
    PreHuffTree(bt.rchild, dot)

    if (bt.lchild != None):
        dot.add_edge(bt.index, bt.lchild.index, )
    if (bt.rchild != None):
        dot.add_edge(bt.index, bt.rchild.index)
    return


#  str转换为int类型
def GetSomeValue(hl):
    global Index
    ht = []
    for x in range(len(hl)):
        ht.append(BTree(int(hl[x]), Index))
        Index += 1
    return ht


#  对数据进行连接形成二叉树
def TransFromHuffTree(hl):
    global Index
    if (len(hl) == 0):
        print("未输入数值")
        return
    while len(hl) > 1:
        hl = sorted(hl, key=lambda x: x.data)
        hf = BTree(hl[0].data + hl[1].data, Index)
        Index += 1
        hf.getchild(hl[0], hl[1])
        hl.pop(0)
        hl.pop(0)
        hl.append(hf)
    return hl[0]


if __name__ == "__main__":
    HuffTreelist = []
    root = tk.Tk()
    values = ""
    HuffTreelist = []

    tk.Label(root, text='请输入一系列数值，以空格间隔 :').grid(row=0, column=0)  # 对Label内容进行 表格式 布局
    v1 = tk.StringVar()
    e1 = tk.Entry(root, textvariable=v1)
    e1.grid(row=0, column=1, padx=10, pady=5)


    def GetValue():
        global values, HuffTreelist, v1
        values = v1.get()
        values = values.split()
        for x in range(len(values)):
            if not values[x].isnumeric():
                v1.set("输入错误：包含非数字字符")
                break
        return


    tk.Button(root, text='确认', width=10, command=GetValue).grid(row=1, column=0, sticky=tk.W, padx=10, pady=5)
    tk.Button(root, text='退出', width=10, command=root.quit).grid(row=1, column=1, sticky=tk.E, padx=10, pady=5)

    tk.mainloop()
    root.destroy()

    HuffTreelist = GetSomeValue(values)
    HuffTree = TransFromHuffTree(HuffTreelist)

    dot = pgv.AGraph(directed=False, strict=True)
    PreHuffTree(HuffTree, dot)

    dot.layout('dot')
    dot.draw('d:/b.png')
    pic = cv2.imread('d:/b.png')
    cv2.imshow("hufftree", pic)
    cv2.waitKey(0)

    os.remove('d:/b.png')

代码参考：https://blog.csdn.net/qq_41654225/article/details/101302587

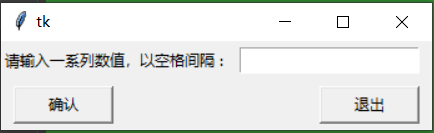

运行结果：

注意：

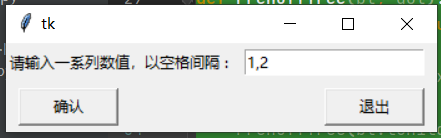

要以空格分隔，否则

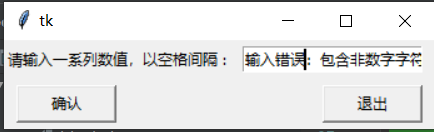

注意

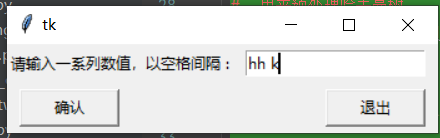

只能输入数字，否则

正确输入2 3 5 5 7 8 9 ，点击确认，再点击退出

6.2运行结果

注意

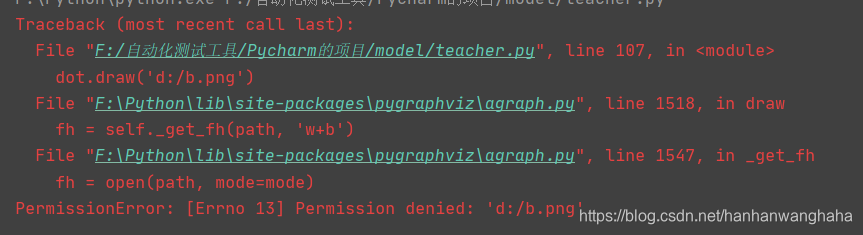

如果pycharm没有进行管理员运行，会出现以下报错：

Traceback (most recent call last):
  File "F:/自动化测试工具/Pycharm的项目/model/teacher.py", line 107, in <module>
    dot.draw('d:/b.png')
  File "F:\Python\lib\site-packages\pygraphviz\agraph.py", line 1518, in draw
    fh = self._get_fh(path, 'w+b')
  File "F:\Python\lib\site-packages\pygraphviz\agraph.py", line 1547, in _get_fh
    fh = open(path, mode=mode)
PermissionError: [Errno 13] Permission denied: 'd:/b.png'

希望对大家有帮助！
