华南X99主板安装ESXi7.0或ESXi8.0的配置说明

华南X99主板安装ESXi7.0或ESXi8.0的配置说明

说明

1. 板载的Realtek瑞昱RTL8111/RTL8168 网卡 不支持ESXi7.0或ESXi8.0，即使通过PowerCLI将net55-r8168-8.045a-napi.x86_64.vib文件添加到离线ESXi7.0安装包后，ESXi7.0仍然不支持安装，因为相关的linux文件已经被删除，只支持将r8168网卡驱动添加到ESXi6.7版本
2. 华南主板安装ESXi系统会卡在安装界面，所以本文使用了含有Intel网卡的技嘉主板先进行系统安装到硬盘后，再将硬盘迁移到华南主板上进行使用，或者使用PCIE x4的BCM5719网卡在技嘉主板先进行安装，再迁移硬盘到华南主板
3. 华南主板的USB 2.0接口上 不要插入任何设备，否则会卡在进ESXi画面
   3.1 异常消息: the ESXi host fails at Initializing scheduler VMware官方说明
4. 主板设置UEFI启动
5. ESXi 硬件兼容性 请参考 VMware Compatibility Guide
6. 折腾ESXi 的，尽量上DELL服务器，例如：R730 或者 T630，默认硬件配置完全兼容，且硬盘扩展方便
7. 硬盘迁移华南主板后，启动ESXi 偶尔会卡住，如果超过2分钟没反应，键盘的数字锁按钮无响应，直接关机，再开机就好了

华南主板Bios设置

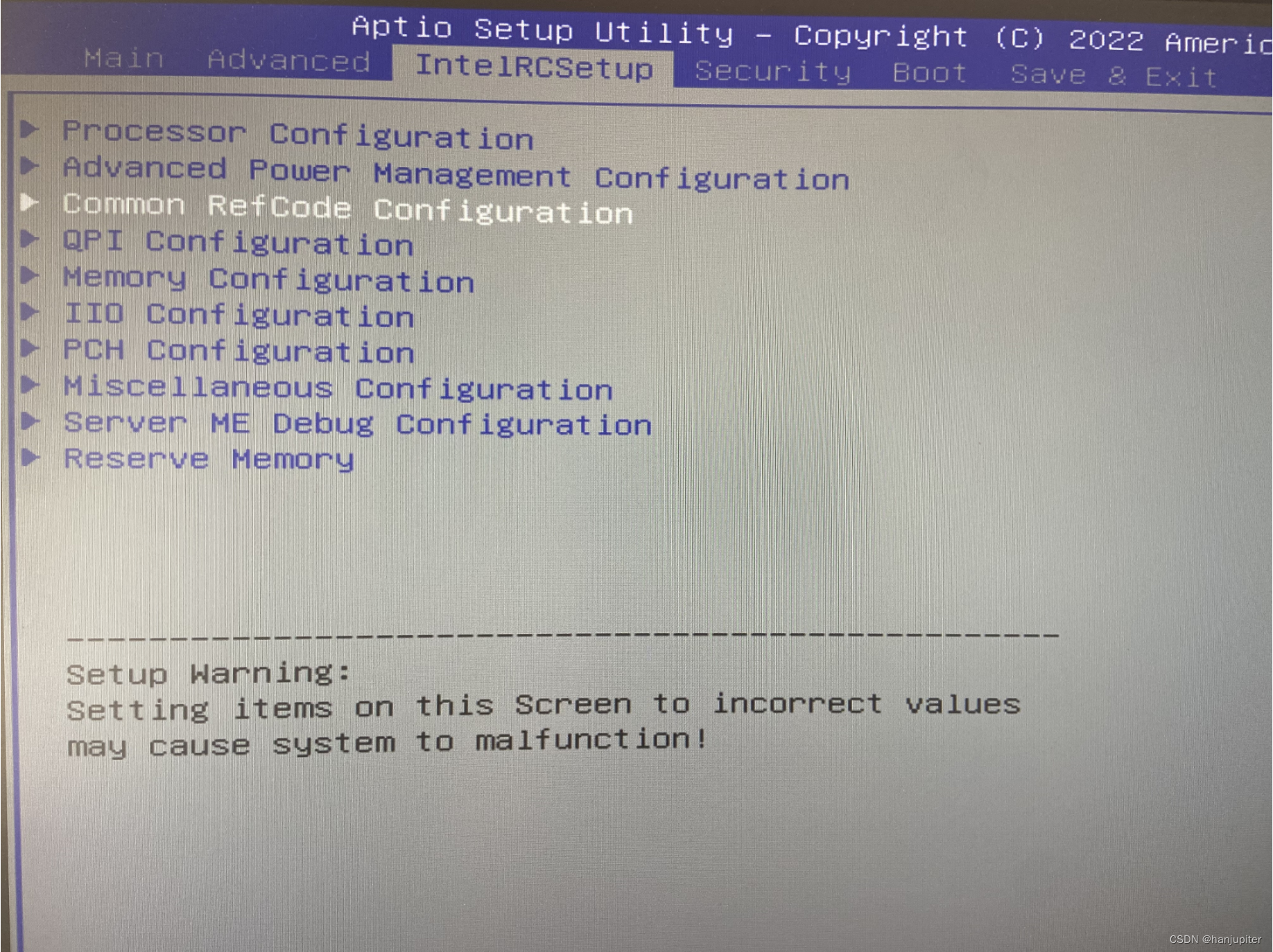

 - IntelRCSetup
 	- Common RefCode Configuration

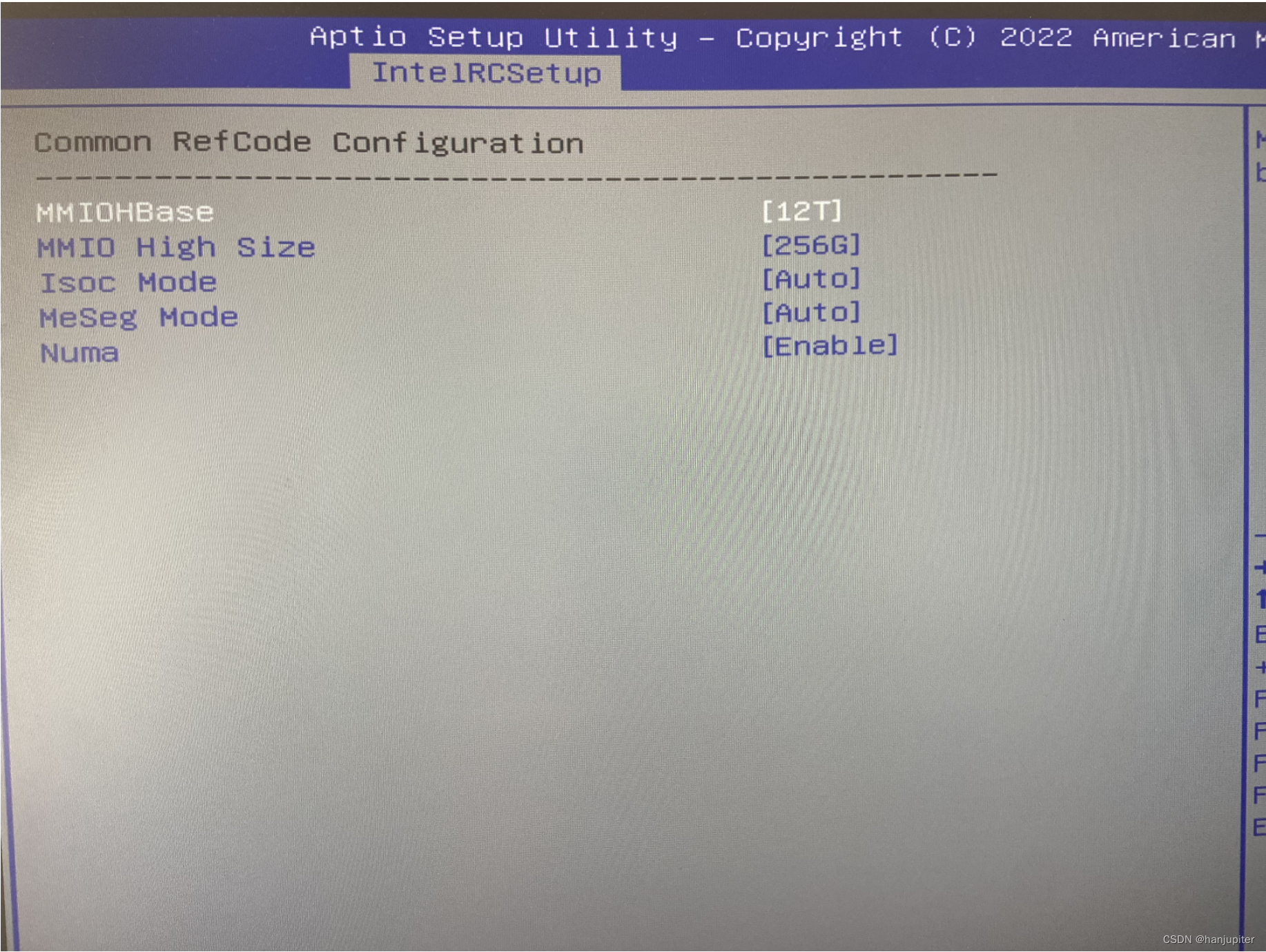

 		- MMIOHBase = 12T

• Advanced

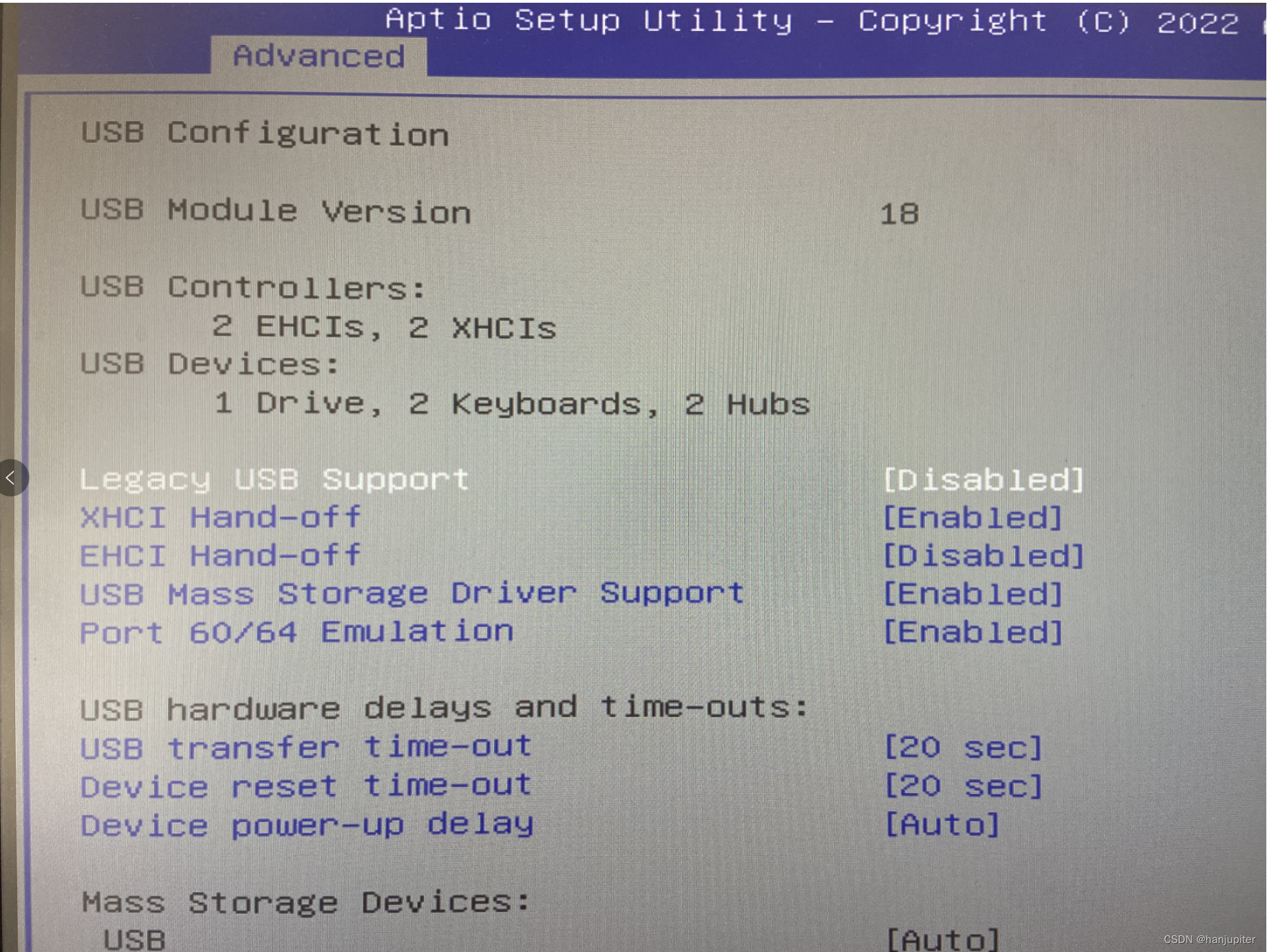

  • Legacy USB Support = Disabled

• Advanced

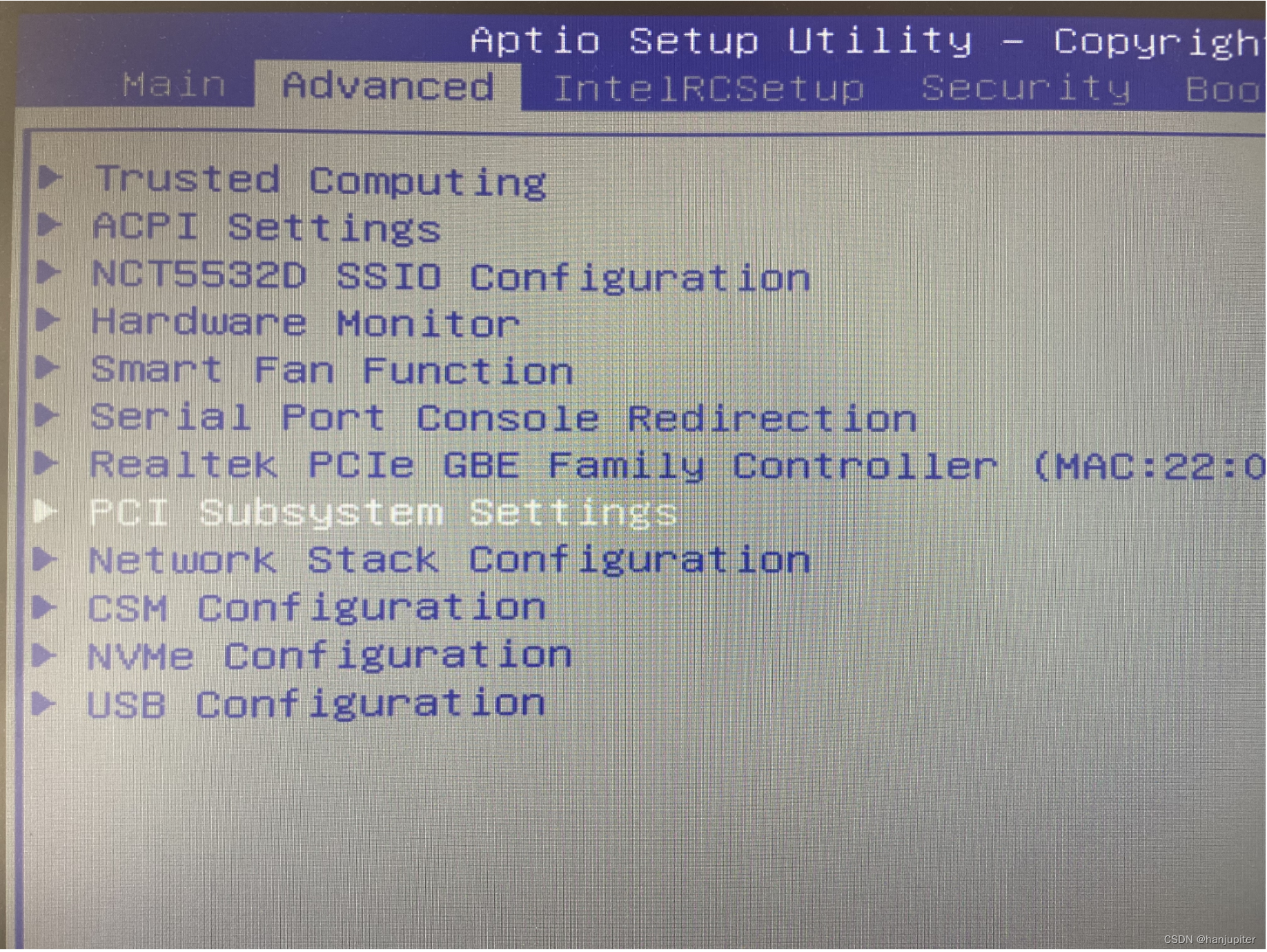

  • PCI Subsystem Settings

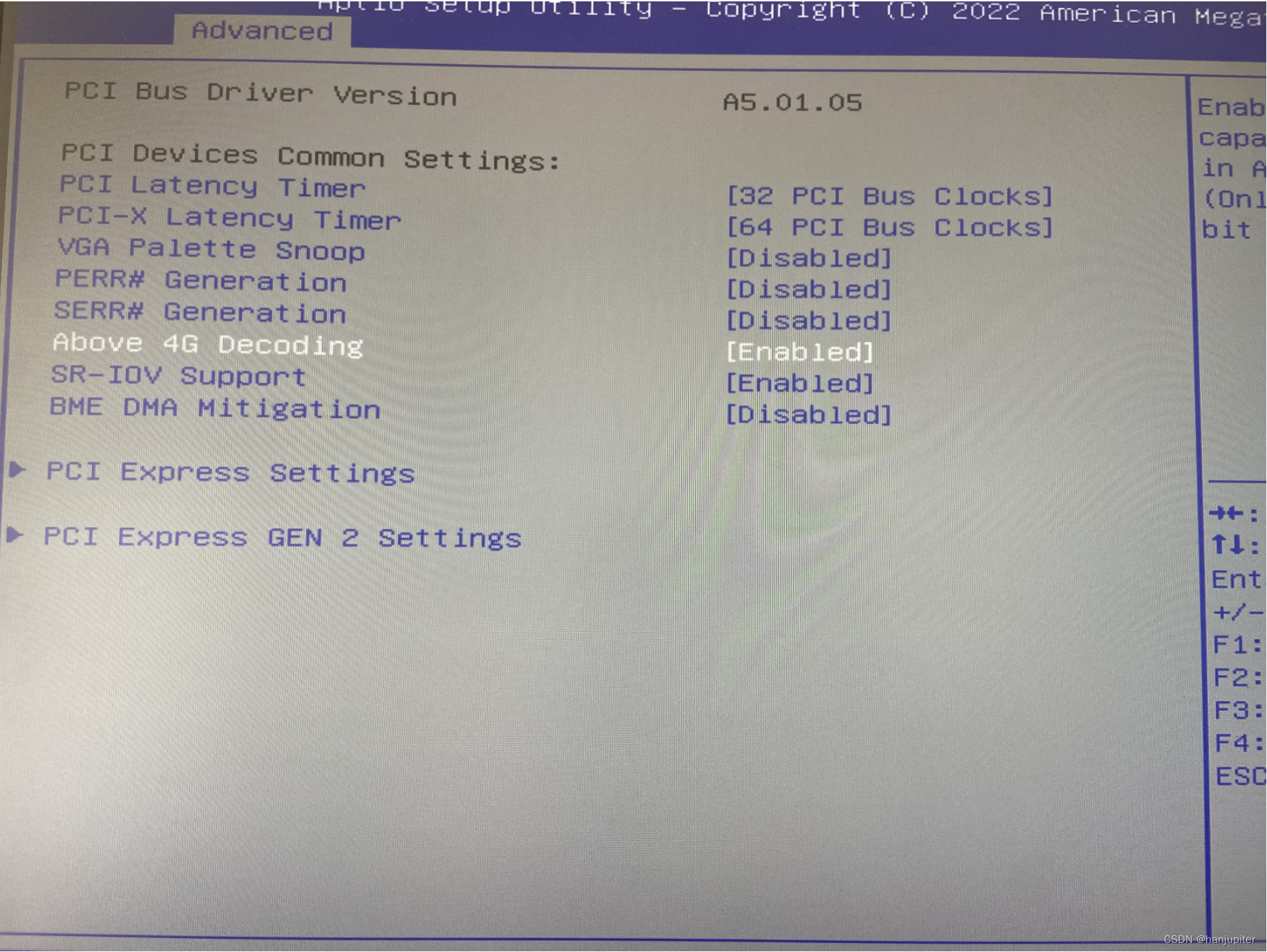

    • Above 4G Decoding = Enabled


硬件配置

1.文档涉及硬件配置

设备1：

#	设备	产品
1	CPU	E5-2686V4 * 1
2	内存	32 GB DDR4 ECC(三星) * 2
3	主板	华南X99-BD4
4	硬盘	西数(WD) SN770 NVMe SSD 1TB
5	显卡1	技嘉NVIDIA GeForce GTX 1660 SUPER
6	显卡2	TESLA P40
7	电源	长城巨龙 1000W
8	CPU风扇	TR-TA120EX
9	板载网卡	Realtek瑞昱RTL8168
10	PCIE x4 网卡	BCM5719 四口千兆

设备2：

#	设备	产品
1	CPU	I5-7500
2	内存	56 GB DDR4
3	主板	技嘉B250M-D3H
4	硬盘	西数(WD) SN770 NVMe SSD 1TB
5	显卡	集显
6	板载网卡	Intel Geb
7	PCIE x4 网卡	BCM5719 四口千兆

2. EXSi系统

下载地址：

版本	官方下载地址
8.0	连接
7.0	连接
6.7	连接

3. 安装过程省略

4. 使用ovfTool 导入/导出虚拟机镜像

VMware ovftool是官方导入导出exsi虚拟机镜像文件的工具
下载链接
命令：
1.从EXSI 导出镜像
ovftool.exe vi://账号:@服务器IP地址/要导出的虚拟机镜像名称 本地磁盘文件夹(如果没有该文件夹,会自动新建)
例如：将192.168.1.200服务器的名称为win10虚拟机镜像到本地的C:\esxi_200\20230409\文件夹中
ovftool.exe vi://root:@192.168.1.200/win10 C:\esxi_200\20230409\

2.导入本地的虚拟机镜像到EXSI服务器
eagerZeroedThick 后置备,置零 -> 马上在服务器的虚拟磁盘上占用磁盘设定的容量,执行格式化,格式化时间较长
thin 精简置备 -> 随着磁盘内部容量上升而变大,当超过内部磁盘容量时,虚拟磁盘依然继续增大,一般不使用
thick 厚置备,延迟置零 -> 马上在服务器的虚拟磁盘上占用磁盘设定的容量,但是不立即格式化,会在几分钟内,逐渐格式化完成

3.导出前需要将虚拟机关机,并且直通设备等相关的配置删除,否则会提示无法导出

ovftool.exe -ds=EXSI服务器中的磁盘名称 -dm=虚拟机使用的磁盘模式 -nw=“虚拟机使用的网络” -n=“导入后的虚拟机名称” ”本地文件路径“ vi://服务器账号@服务器IP
例如: 将本地D:\esxi_200\20230409\文件夹的Windows10.ovf 镜像导入到192.168.1.200的EXSI服务器中,
使用datastore1磁盘,
硬盘模式为厚置备,延迟置零,
使用虚拟网络VM Network,
exsi服务器镜像名称Windows10,
服务器地址192.168.1.200
.\ovftool.exe -ds=datastore1 -dm=thick -nw=“VM Network” -n=“Windows10” “D:\esxi_200\20230409\Windows10.ovf” vi://root@192.168.1.200

5.参考文档

1. 实战Dell R740 iDRAC/NVIDIA P40/M10/ESXi快速部署
2. ESXi 硬件兼容性
3. ESXi显卡直通
4. SSH方式添加vid网卡驱动到ESXi6.7
