数学建模学习笔记（18）：三维图形的绘制

生成绘图所需的横纵坐标（meshgrid函数）

[X,Y]=meshgrid(xgv,ygv)
% 函数解释：X和Y是用于接收返回值的变量，是两个大小相等的矩阵
% xgv和ygv是分别用于表示x和y取值范围的行向量，如果省略一个则默认x和y取值范围相同。
% 函数原理：X由xgv复制length(ygv)行得到，Y首先ygv进行转置，再将ygv'复制length(xgv)次得到。

三维网格图的绘制（mesh函数家族）

网格图绘制效果：由多个网格拼接构成的图形称为网格图。网格图可以用于二元函数图像的绘制。

基本语法

1.mesh(X,Y,Z)：最基础的使用语法。
% 其中X是n维行向量，Y是m维行向量，Z是m×n的矩阵。
% 函数解释：构造的三维点共有m×n个，每一个三维点的坐标为（X(j),Y(i),Z(i,j))）
% 理解方式：相当于对X和Y向量中相邻的两个元素（对应四个点）绘制一个三维平面，然后再向后挪一个，对下一对相邻元素绘制一个三位平面，最后把绘制的所有三维平面拼接在一起。
% 函数的绘图结果中线条的颜色反映了点的高度。

2.mesh(Z)：最基础使用语法的简化形式。
% 其中Z是一个m×n的矩阵。
% 函数解释：省略了X和Y向量，默认X是从1到Z矩阵列数的等差数列向量，Y是从1到Z矩阵行数的等差数列向量。

3.mesh(X,Y,Z)：mesh函数最常用的语法形式。
% 其中X和Y和Z都是m×n的矩阵。
% 第一种形式中X和Y分别是m维和n维行向量，系统会自动将X和Y分别重复扩展为m×n的矩阵，变为第三种形式。
% 函数解释：定义了X、Y和Z三个矩阵后相当于得到了一个由三维点坐标构成的矩阵，对坐标点矩阵中所有行列相邻的四个元素绘制一个平面，拼接在一起就构成了最终的网格图。

实战案例

题目要求：绘制z=x²-y平方的函数图像，其中x和y的取值范围都是[0,10]。

绘制Matlab代码：

X=repmat(linspace(0,10,20),20,1)
Y=repmat(linspace(0,10,20)',1,20);
% 此处X和Y的生成过程可以用meshgrid函数代替：[X,Y]=meshgrid(linspace(0,10,20)
Z=X.*X-Y.*Y;
mesh(X,Y,Z)

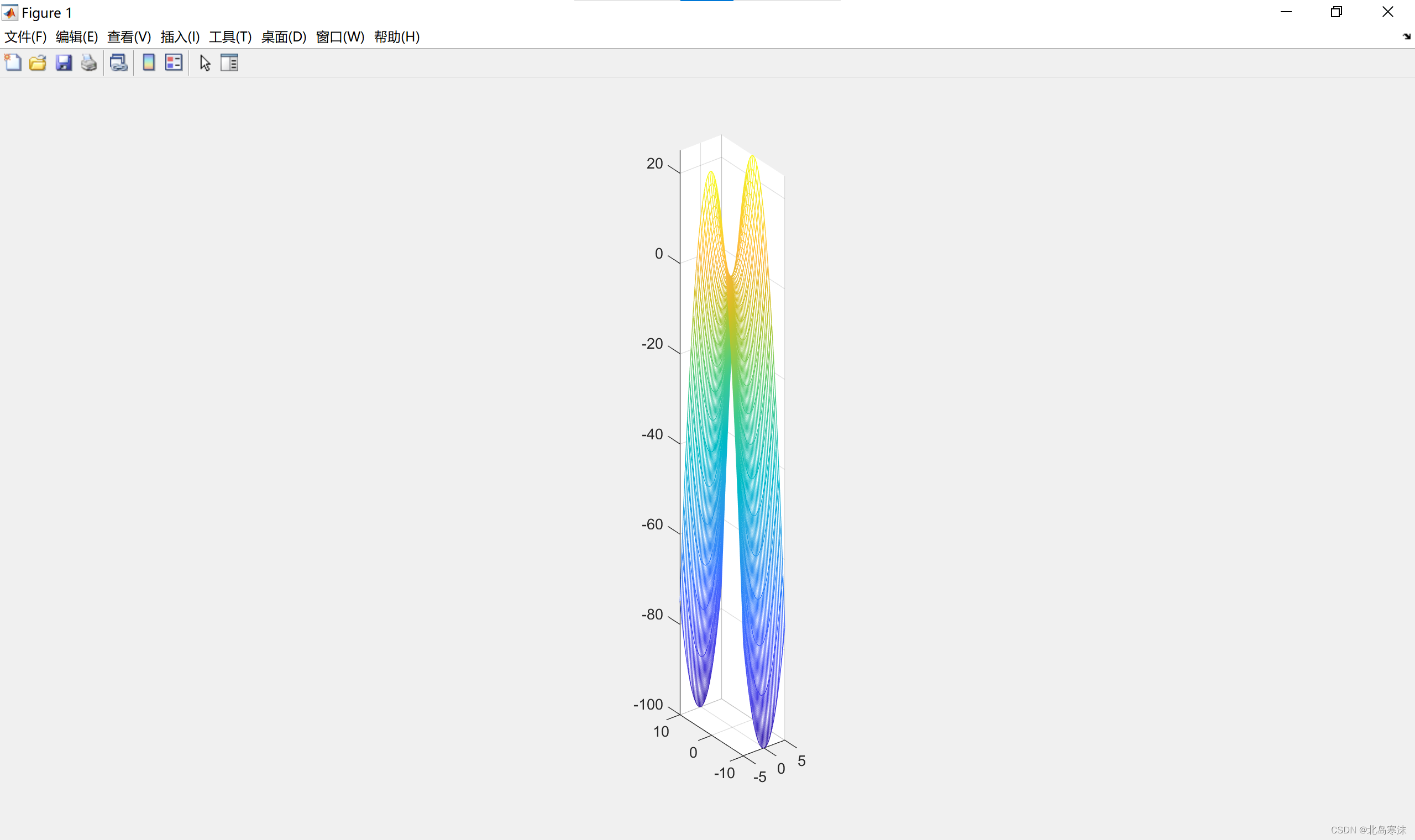

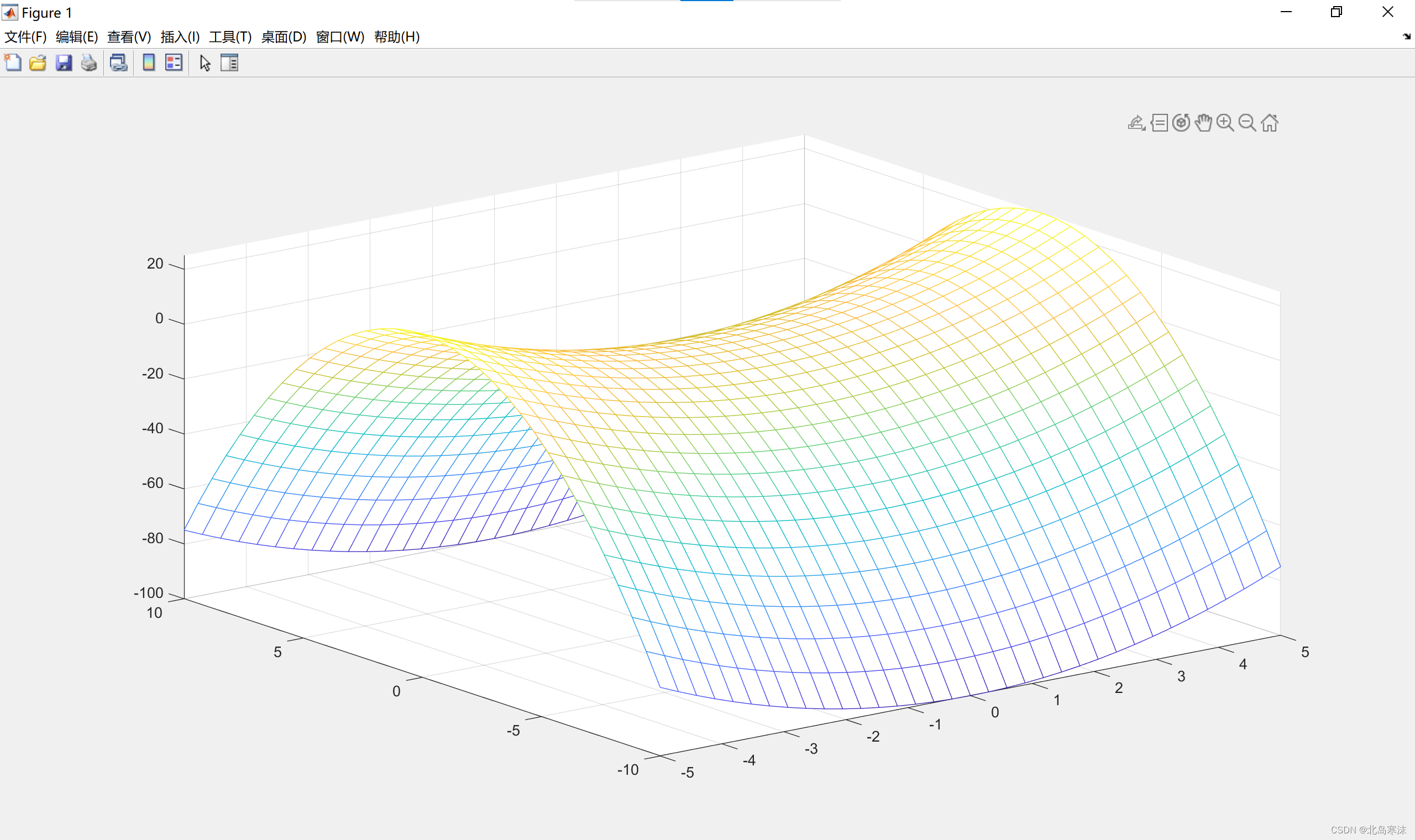

绘制效果图：

两种变形函数

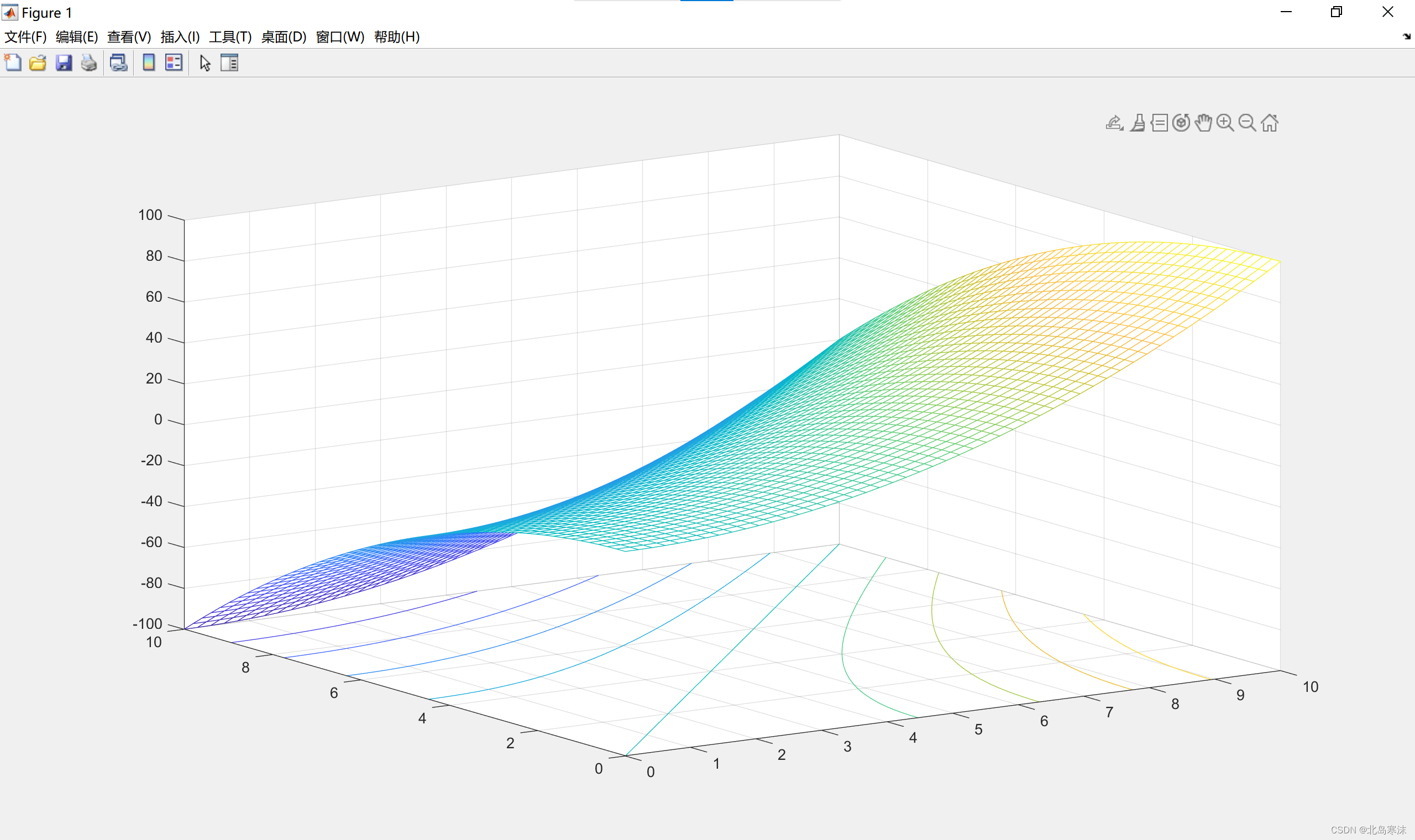

• meshc函数：mesh函数的变形，绘制结果带有等高线底线。

• meshz函数：mesh函数的变形，增加绘制了曲面的底座。（使用较少）


三维曲面图的绘制（surf函数家族）

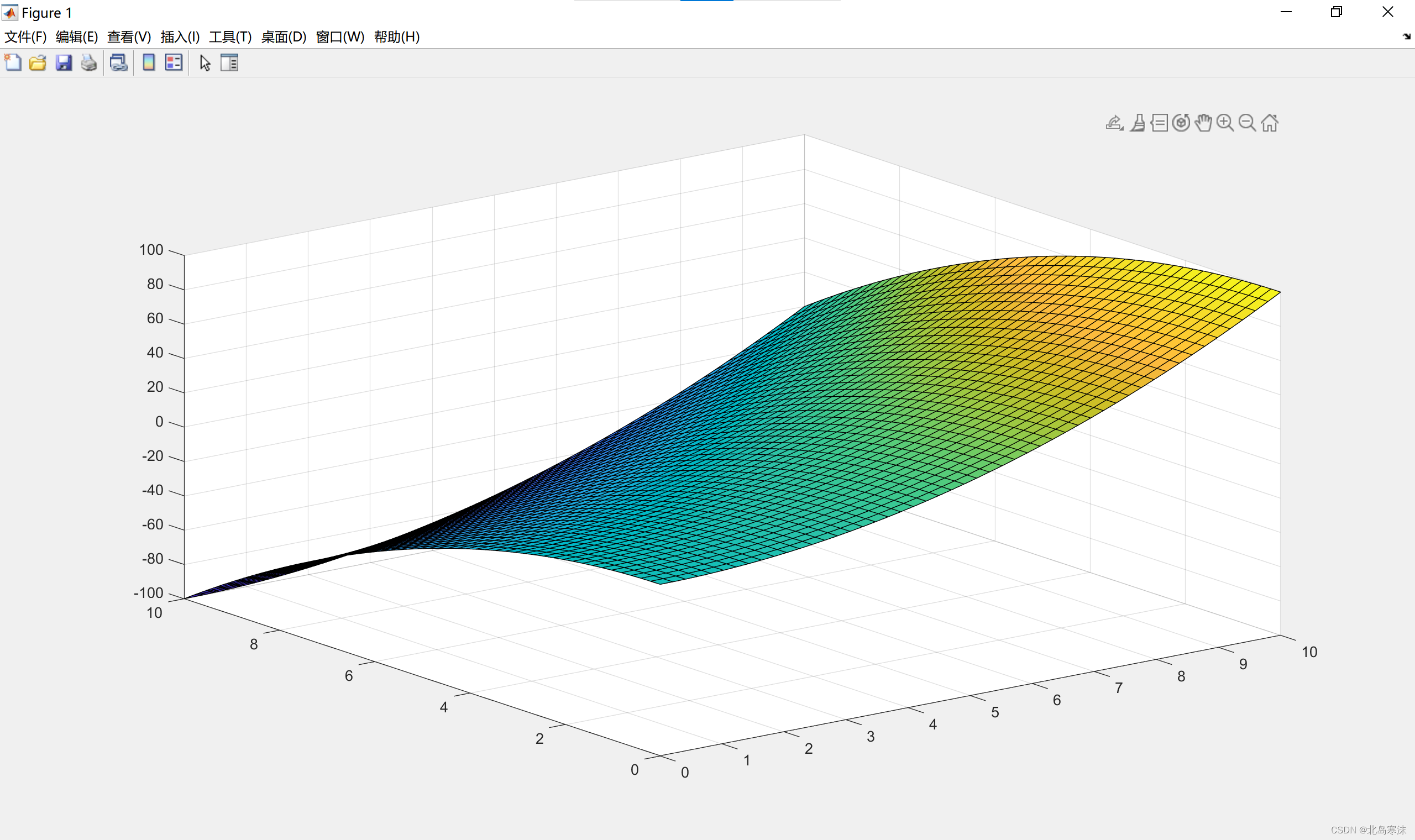

曲面图绘制效果：

绘制语法：函数名为surf，其语法与进行三维网格图绘制的mesh函数语法完全相同。

两种变形函数

• surfc函数：surf函数的变形，绘制结果带有等高线底线。

• surfl函数：surf函数的变形，绘制结果带有灯光效果。


等高线图的绘制

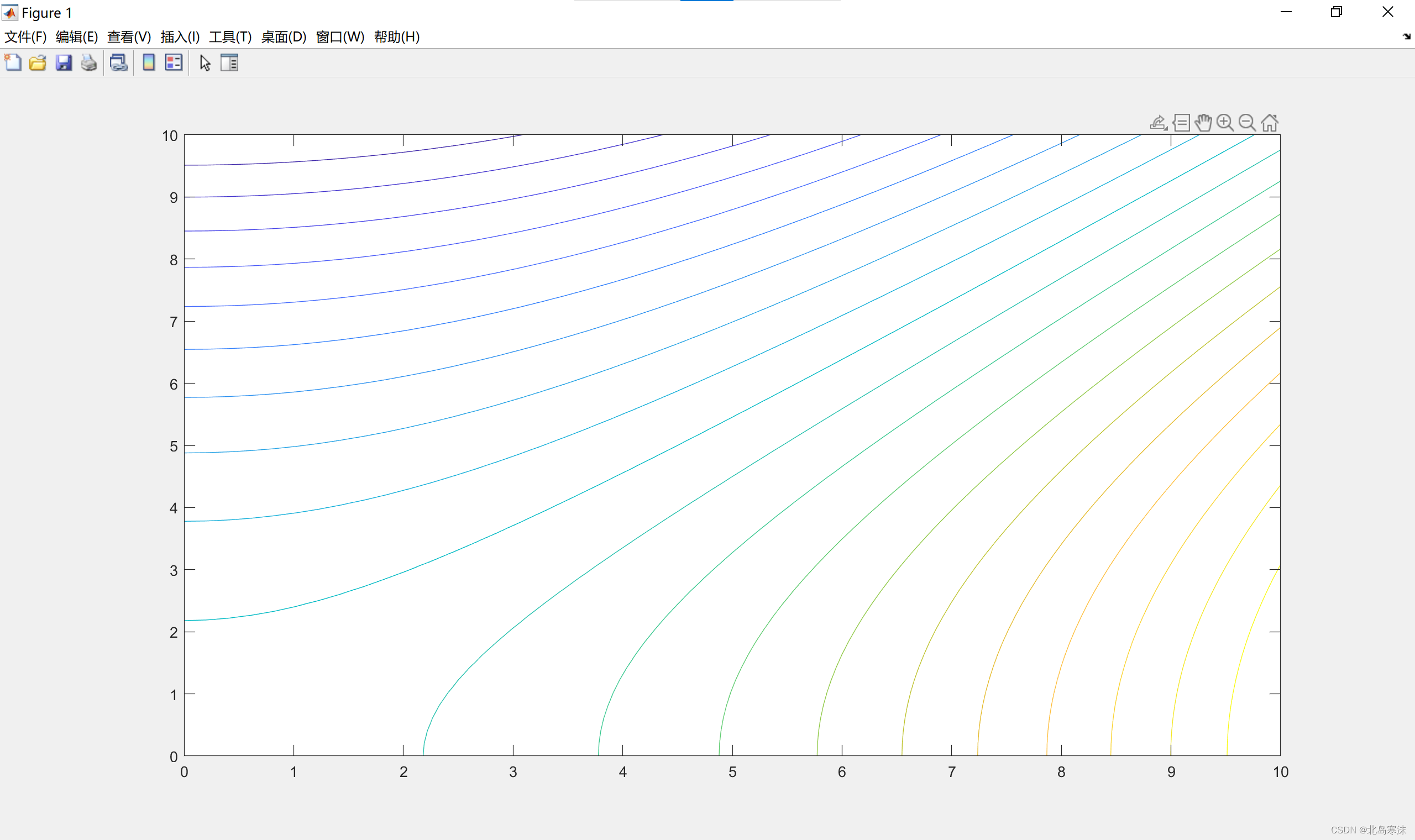

等高线绘制效果图：

绘制语法：

1.contour(x,y,z)：最基础的等高线绘制

2.contour(x,y,z,n)：指定等高线的层数为n，n为正整数

3.contour(x,y,z,heights)：指定需要显示的等高线高度，用来代替第二种方法自动生成
% 参数解释：heights是一个用于表示需要显示的高度的向量

4.contour(x,y,z,[height height])：只显示高度为height的等高线
% 参数解释：height为一个整数。

两种变形函数

• contourf函数：绘制出的等高线图有颜色填充。

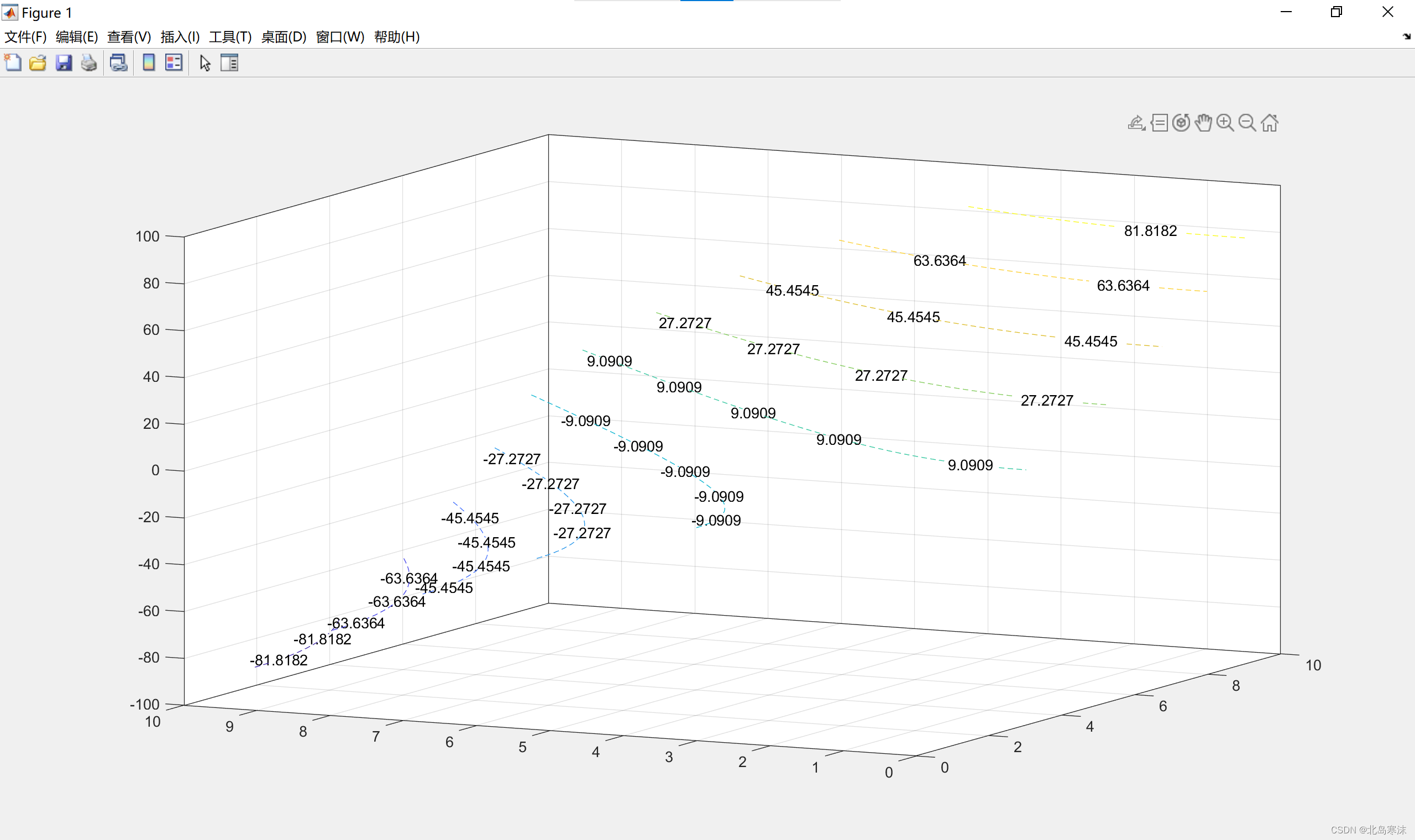

• contour3函数：在三维空间中绘制等高线图。


函数解释：在x-y平面上绘制等高线图。

效果优化：

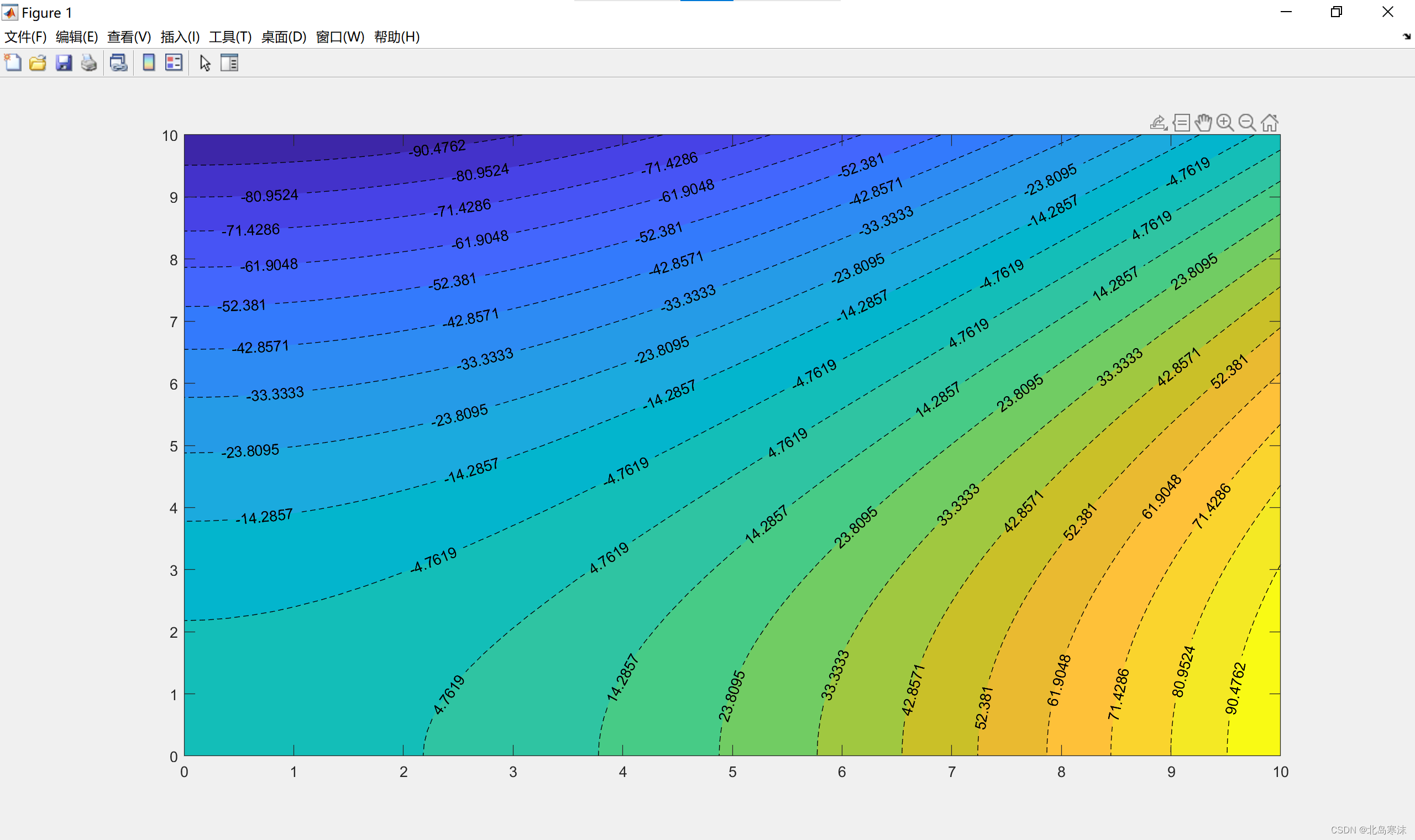

• 设置等高线的线形为虚线：contour(x,y,z,"--")

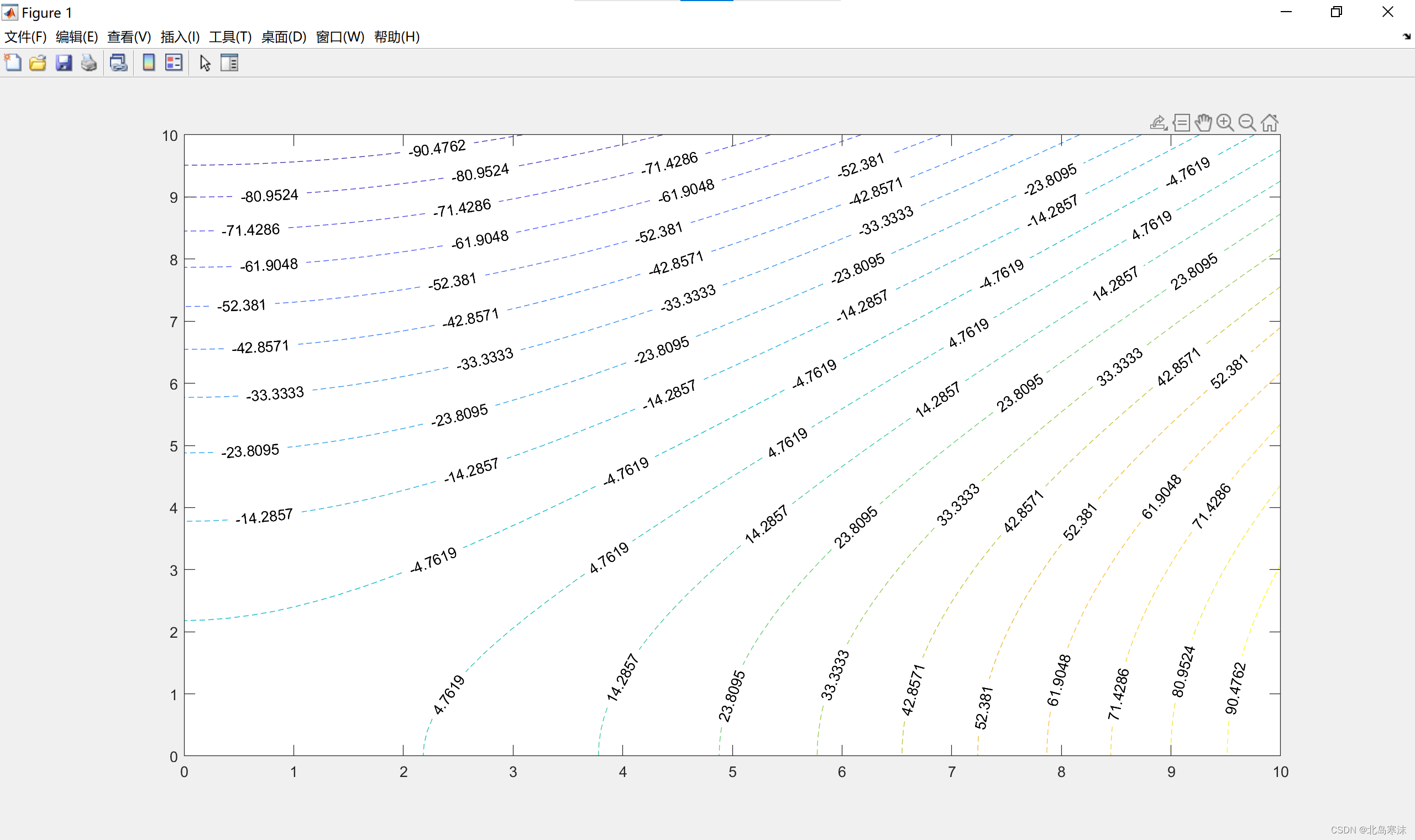

• 显示每一层的高度：contour(x,y,z,"ShowText","on")


参数函数的图像绘制

三维曲线图的绘制（plot3函数和fplot3函数）

• 函数语法：plot3(x,y,z)
• 函数解释：x和y和z是维数相等的三个向量。

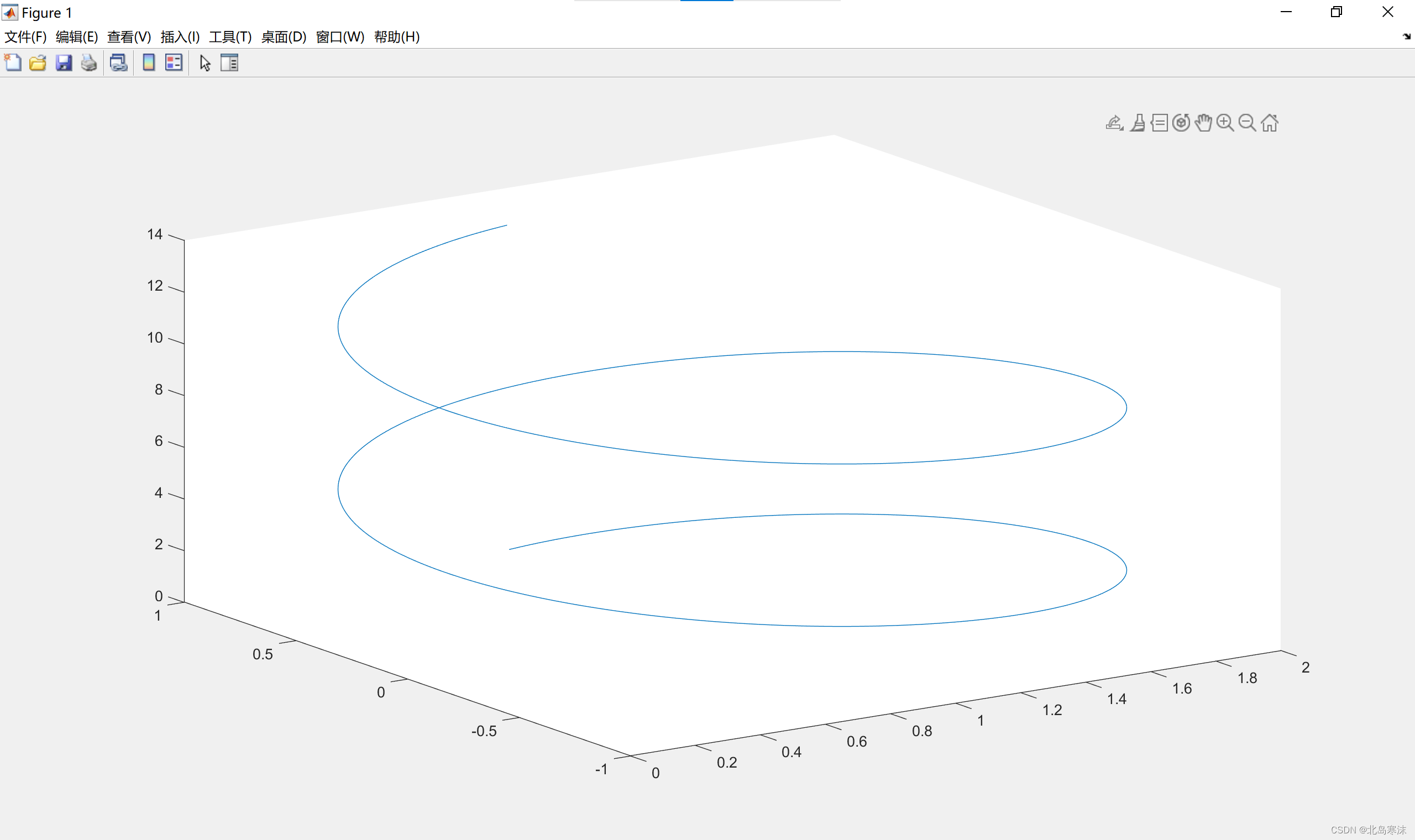

• 绘制样例和效果：

t=0:0.01:4*pi;
x=sin(t)+1;
y=cos(t);
z=t;
plot3(x,y,z)

• 备注：和plot函数一样，plot3函数可以设置线的颜色、点的类型和线宽等。

在实际使用中，常常不隐式定义符号，而是通过定义符号变量的方法来显式定义符号，并使用fplot3函数进行绘图。

• 函数语法：fplot3(x,y,z,[start,end])
• 符号变量的定义：syms 变量名
• 语法解释：x,y,z都是符号变量的算术表达式；start和end表示符号变量的取值范围。
• 绘制样例和效果：效果与plot3函数的结果相同，只是换了一种方法。

syms t;
x=sin(t)+1;
y=cos(t);
z=t;
fplot3(x,y,z,[0,4*pi])

网格图、曲面图、等高线图绘制（fmesh、fsurf和fcontour函数）

• fmesh函数语法：fmesh(变量名,[start1,end1,start2,end2])
• 语法解释：变量名是指以两个参数的运算式作为变量的名称，start1和start2表示两个参数各自的起始位置，end1和end2表示两个参数各自的终止位置。
• 使用样例和效果图：

syms x y;
z=x.*x-y.*y
fmesh(z,[-5,5,-10,10])

• fsurf函数和fcontour函数：fsurf函数的语法与fmesh类似，因此不作介绍。

三维隐函数图像绘制（fimplicit3函数）

• 函数句柄的生成语法：绘制三维隐函数首先需要生成表示三维隐函数表达式的函数句柄，函数句柄的生成语法如下：

函数名=@(变量名1,变量名2,变量名3)函数表达式

• 函数语法：fimplicit3(函数名,[start1,end1,start2,end2,start3,end3])
• 函数解释：start1-3和end1-3分别指定了三个参数的变化范围。

绘图效果的优化

• 透明度设置

alpha(透明度)
函数解释：用来设置绘图的透明度，用于优化绘图效果。
透明度：一个0-1之间的浮点数（小数）。

• 设置坐标轴标签

xlabel("X轴");ylabel("Y轴");zlabel("Z轴");

• 旋转不改变坐标轴尺度（根据需要选择）

axis vid3d;
% 对于含有subplot的图，需要对每一个图都使用才能保证相同的坐标轴效果。

• 设置绘图子图（根据需要选择）

subplot（图行数，图列数，图序号）
% 图的序号是在母图中逐行标号的。

• 设置图像标题

title(标题字符串)

• 设置色彩模式

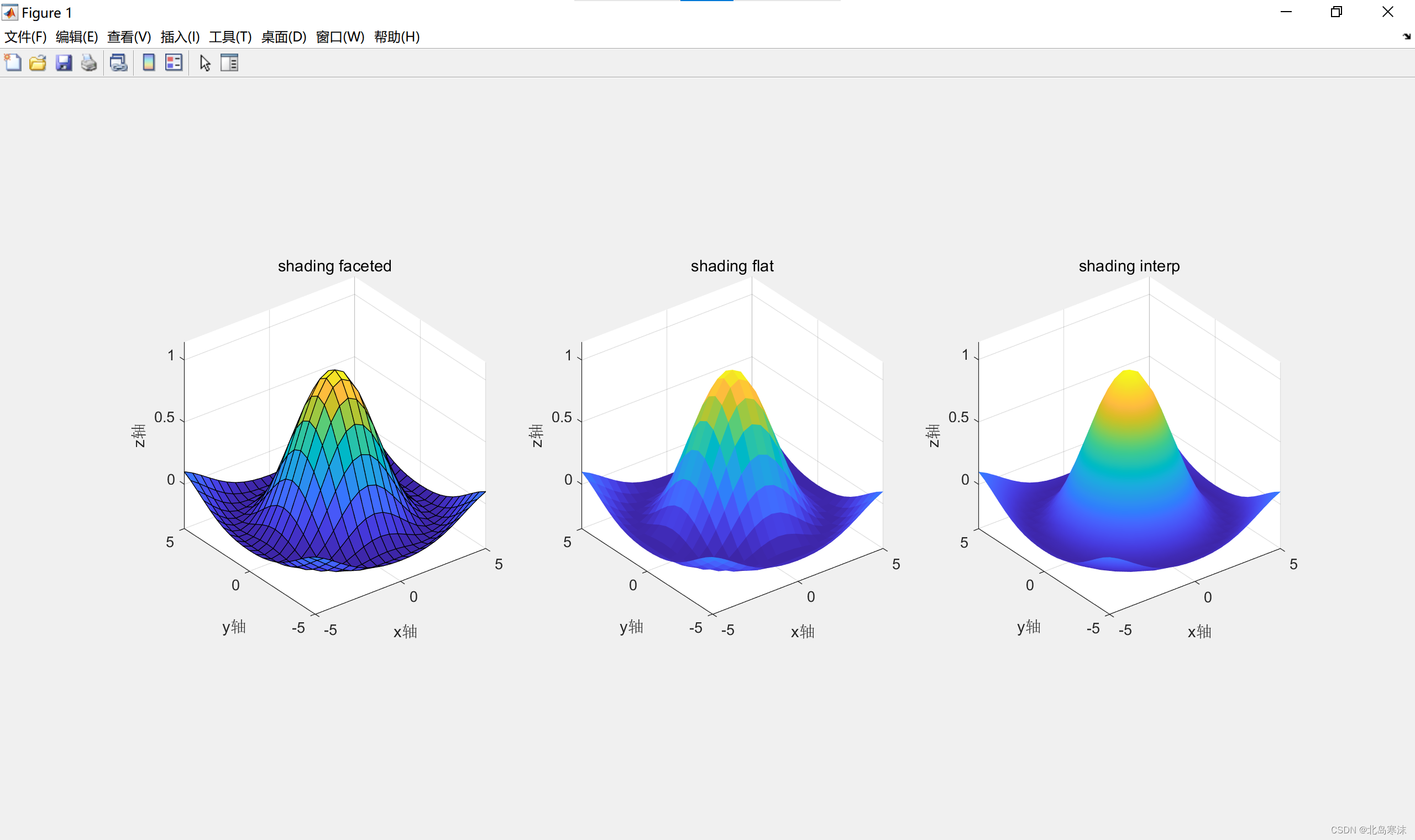

% 通过shading可以设置绘图的色彩模式
shading faceted %默认采用的模式
shading flat    %去掉了绘制结果的网格线
shading interp  %在flat的基础上实现了色彩的平滑过渡

• 修改线宽

以修改等高线绘制的线宽为例进行展示：在绘图函数中加上一个参数“LineWidth”并紧接着线宽长度即可。

contour(x,y,z,"LineWidth",2)

• 插入颜色栏

colorbar

• 每个坐标轴的刻度均匀（根据需要选择）

axis equal;

这样的图形在各个坐标轴的分度值上相差不是太大，更加接近真实图形。

• 自定义网格密度

在mesh类函数或fmesh函数的参数表中最后添加("MeshDensity",网格密度)

其他补充内容

• 绘图值出现非数NaN：常常由0/0导致，此时可以在被除数0后加一个Matlab常数eps来避免出现非数。

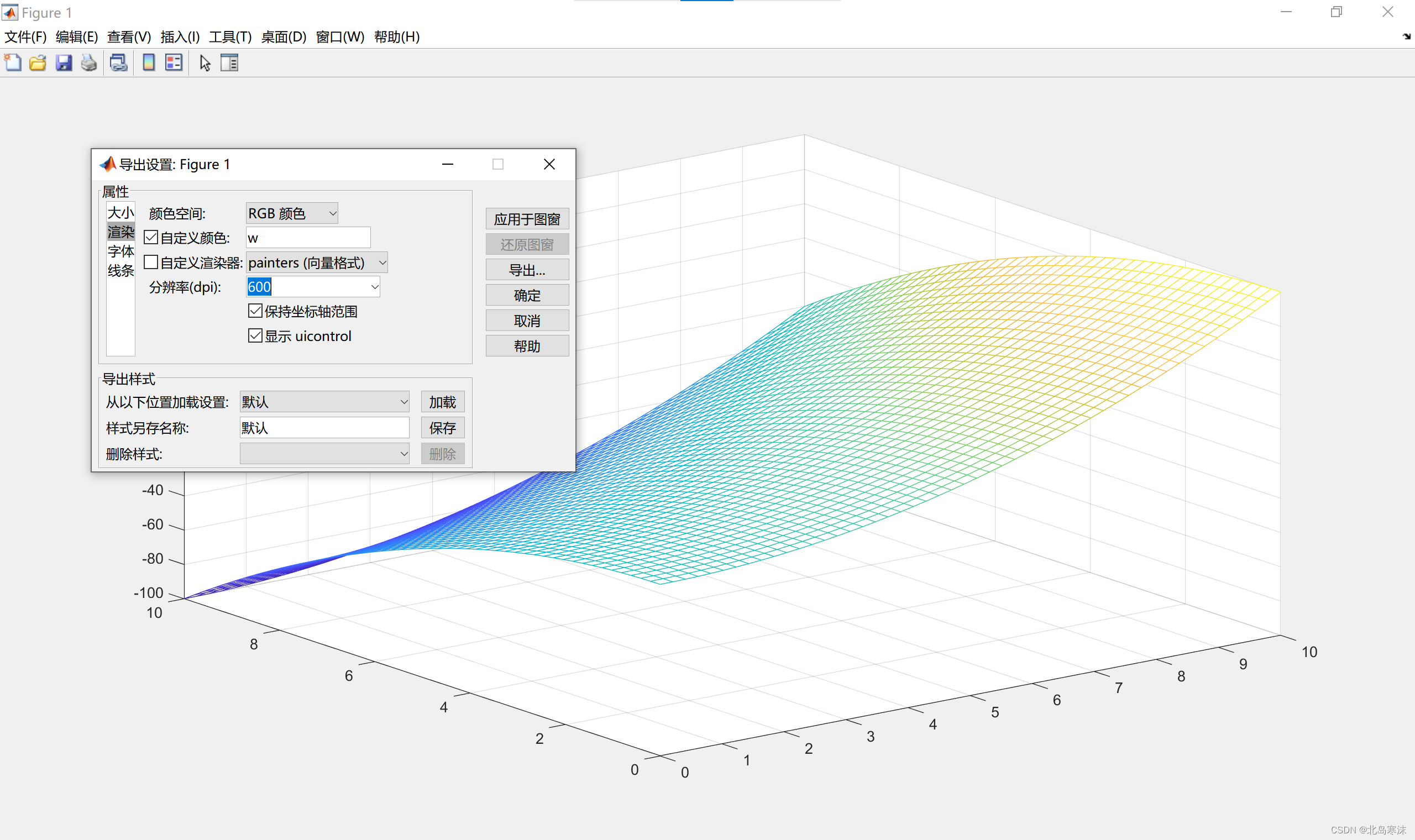

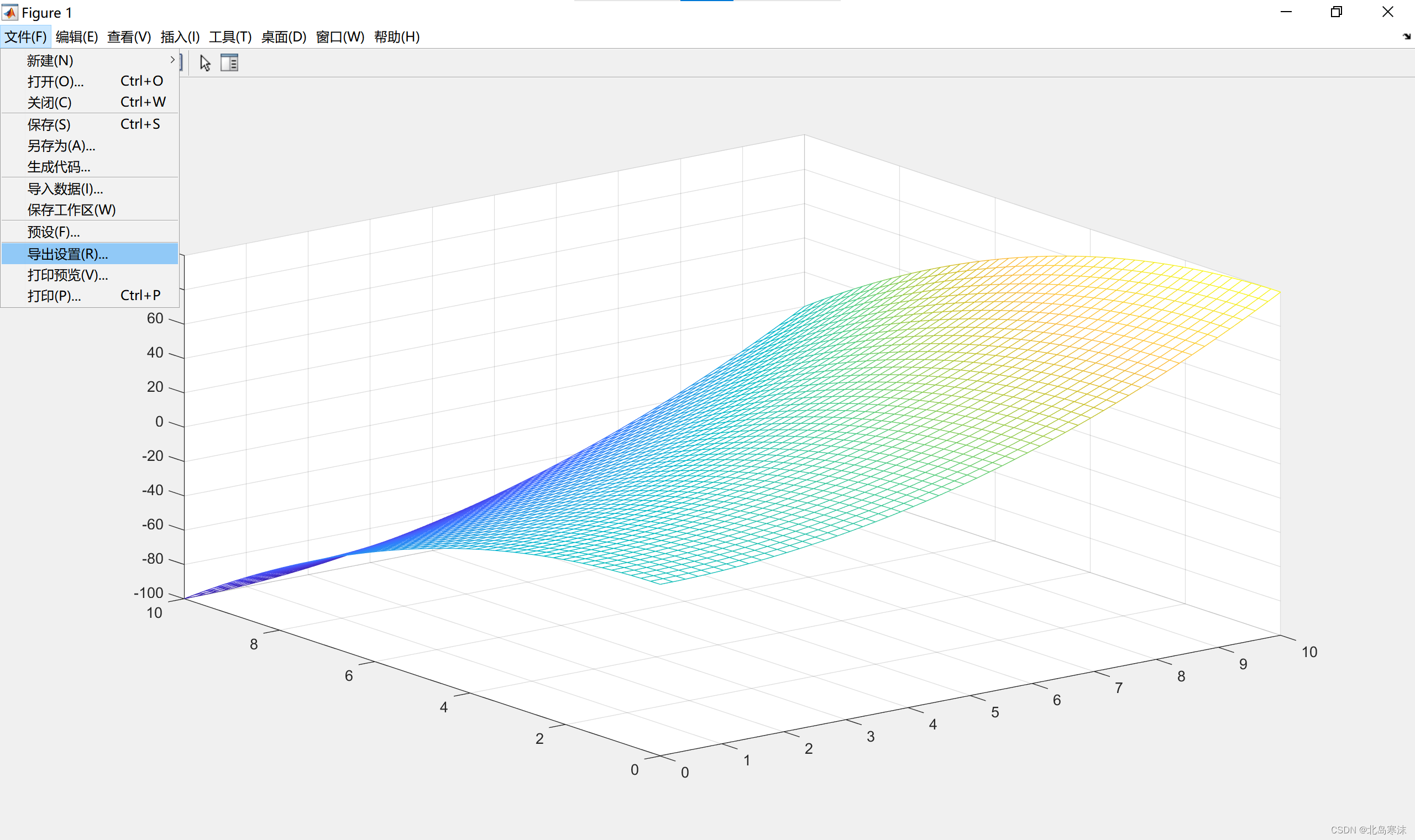

• 绘图结果的高清导出：注意需要设置尽可能高的分辨率。


• Matlab语句间换行：使用…可以实现换行，避免一行中语句过长。
• 查看某个函数的帮助文档：doc 函数名
