概述

本文是我对TL494开关电源的学习总结，原版资料请参B站的 TL494（KA7500）经典明纬开关电源工作原理，该视频质量详细地描述了开关电源的工作原理。

我的目标是学习了工作原理之后，对手上的 48V/400W 开关电源进行改造，做成可调电源，支持的功能：

1. 作为通用可调电源，电压范围 0~80V，不需要更高的电压，最高80V足够使用了；电流范围 0~7A；最大功率400W。
2. 充电器模式，支持48V锂电池充电模式、60V铅酸电池充电模式；支持恒流或者恒定功率模式。

下面从工作原理开始。

电源工作原理

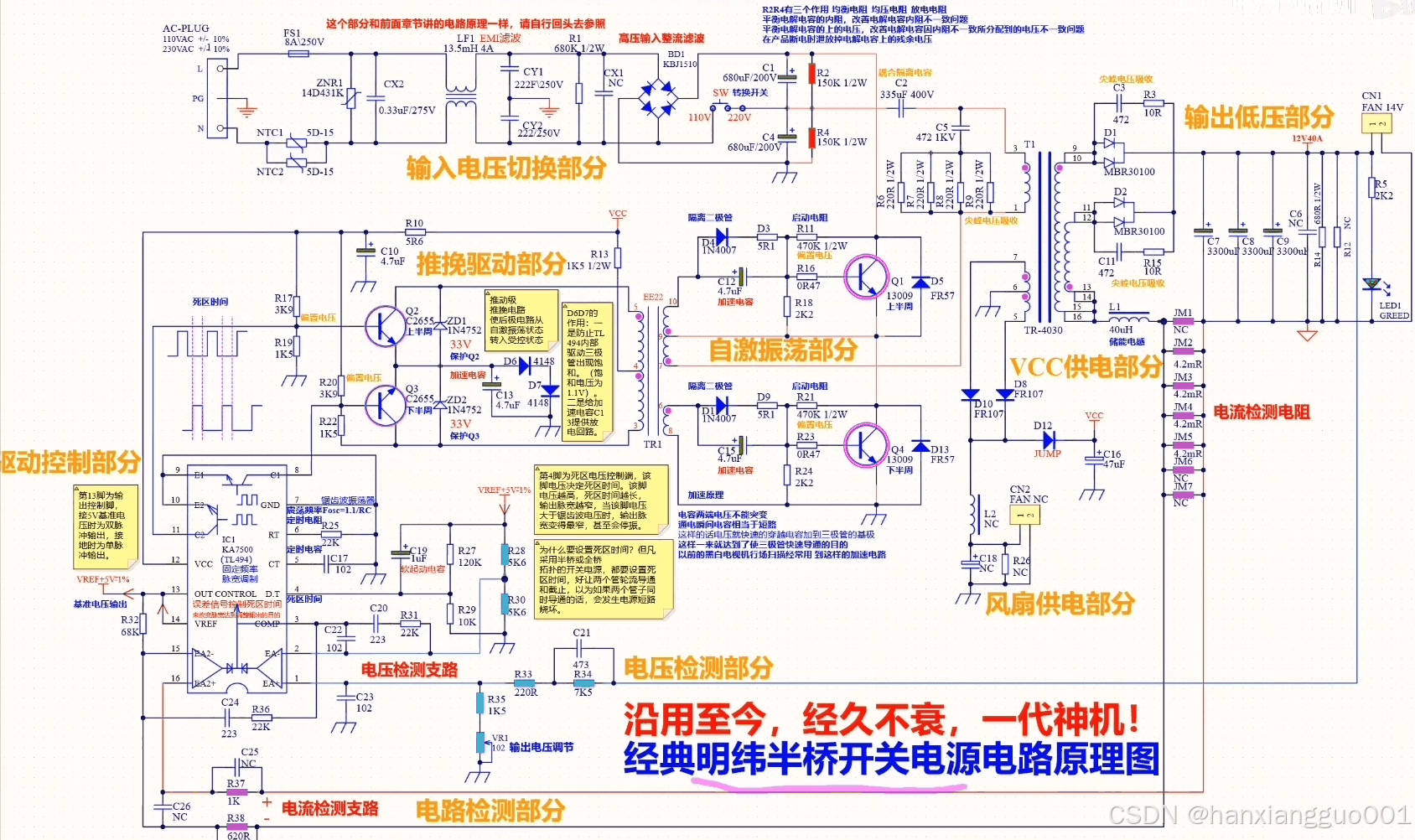

下图是 TL494（KA7500）经典明纬开关电源工作原理 视频资料中使用的电路图：

下面对每块电路做简要说明。

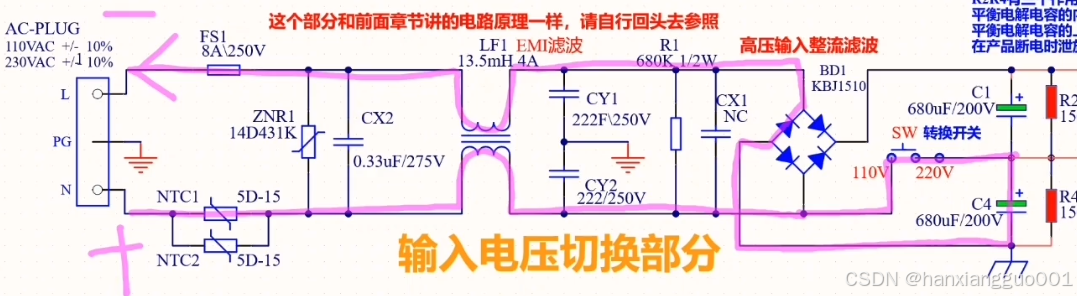

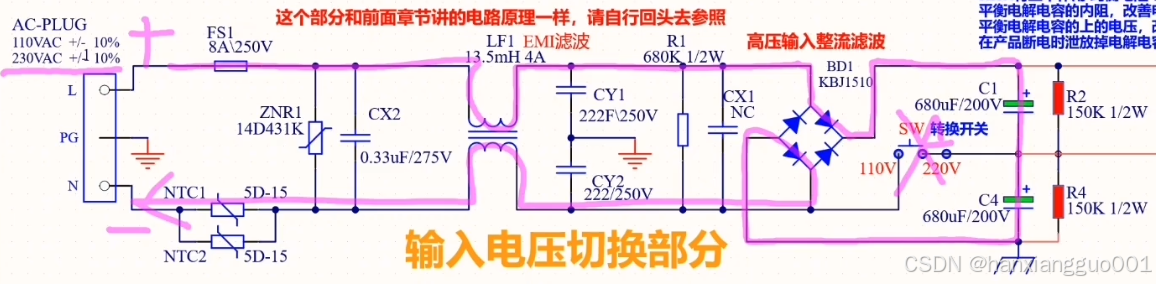

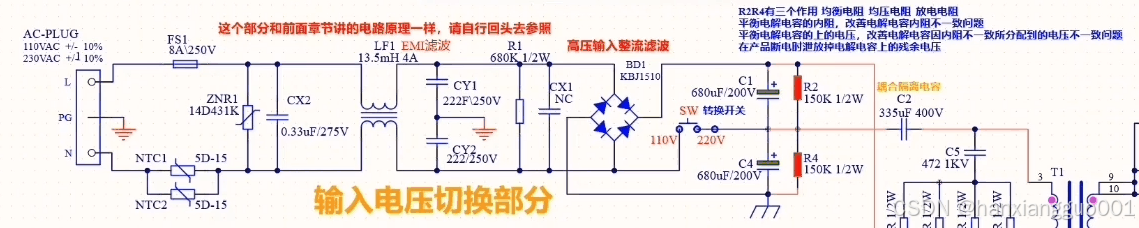

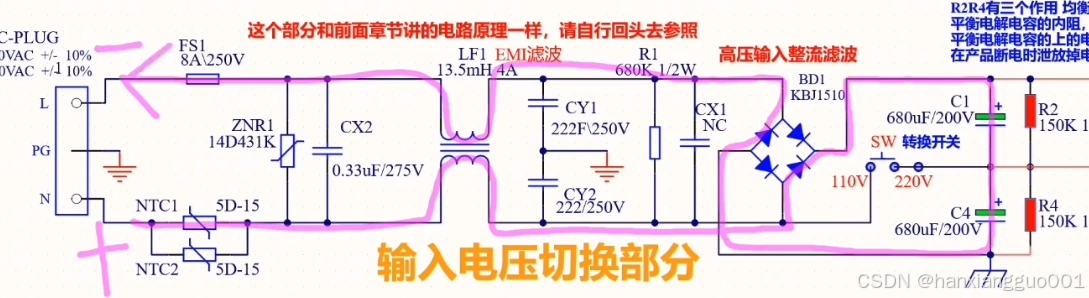

输入电压切换

这部分电路用于将220V/110V交流电整流成直流电，核心是桥式整流电路和滤波电容。

这里的一个关键点是：通过波动SW转换开关，可以实现220V/110V输入切换。

滤波电容C1、C4是串联在一起的，两者配合实现支持220V和110V输入：

• 220V模式下，交流电的每个周期都会同时给两个电容充电；
• 110V模式下，交流电的上半个周期给C1充电，下半个周期给C4充电，最终两个电容电压加起来刚好310V。

220V输入

220V输入时，与我们通常使用的桥式整流电路工作原理完全相同，我们把C1、C4当成是一个电容就可以了。

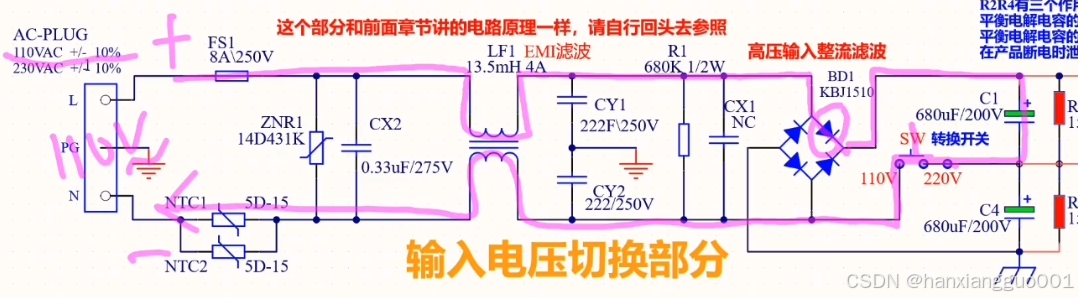

正半周期的电流流向：

负半周期的电流流向：

110V输入

110V输入时交流电的上半个周期给C1充电，下半个周期给C4充电，此时整流桥只有两个二极管工作。

正半周期的电流流向：

负半周期的电流流向：

每个电容对应了110V的交流电，串联起来后对应了完整的220V交流电。

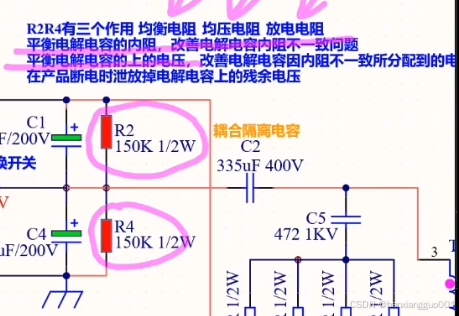

并联电阻

C1、C4电容旁边并联了一个电阻，此电阻用于平衡两个电容的电压，改善电容内阻不一致问题：

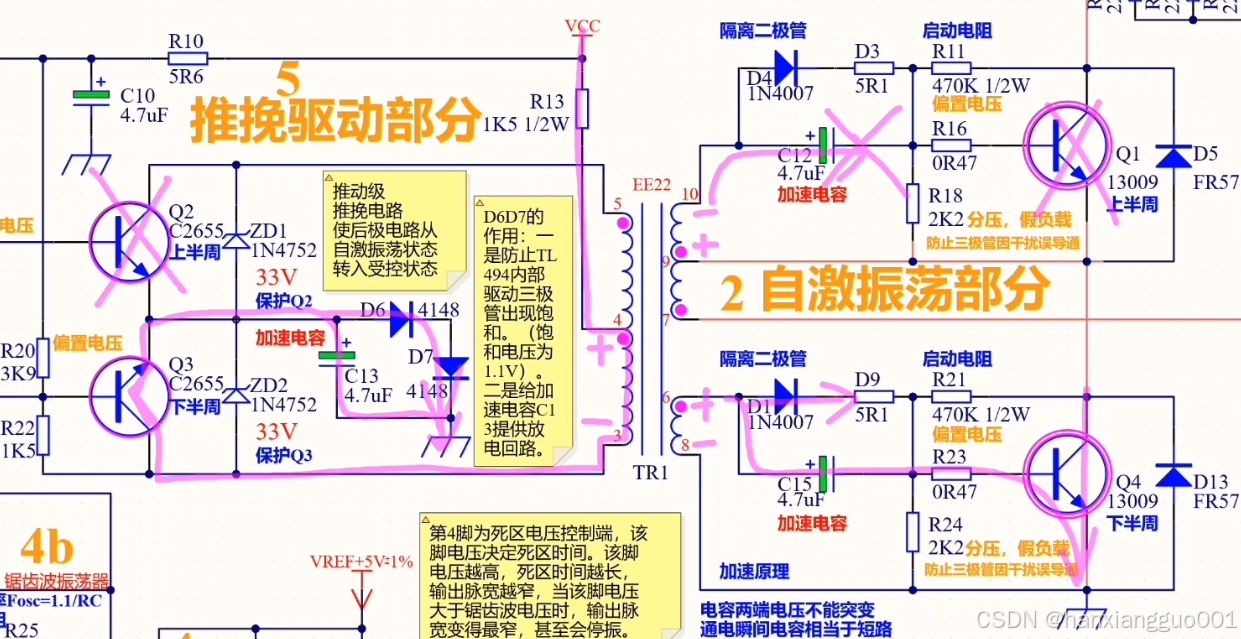

自激震荡

自激震荡电路用于在上电时形成初始电压以确保TL494芯片能够正常工作。

所谓的自激，就是在没有外部干涉条件下直接工作。

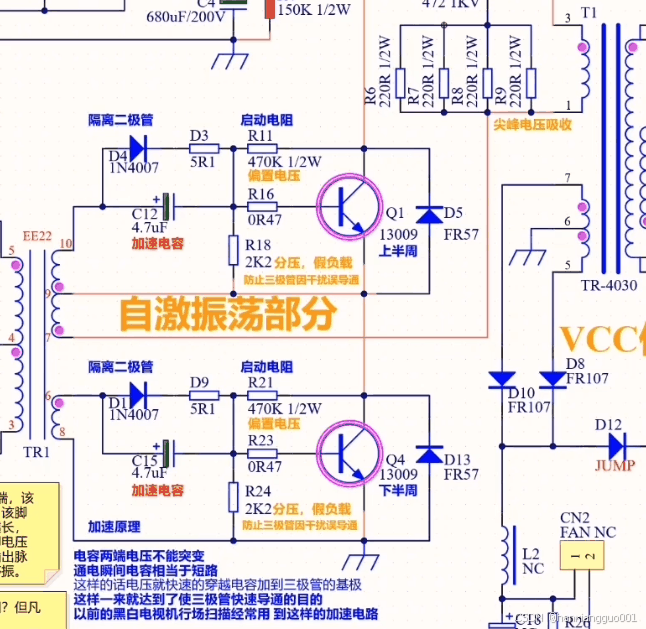

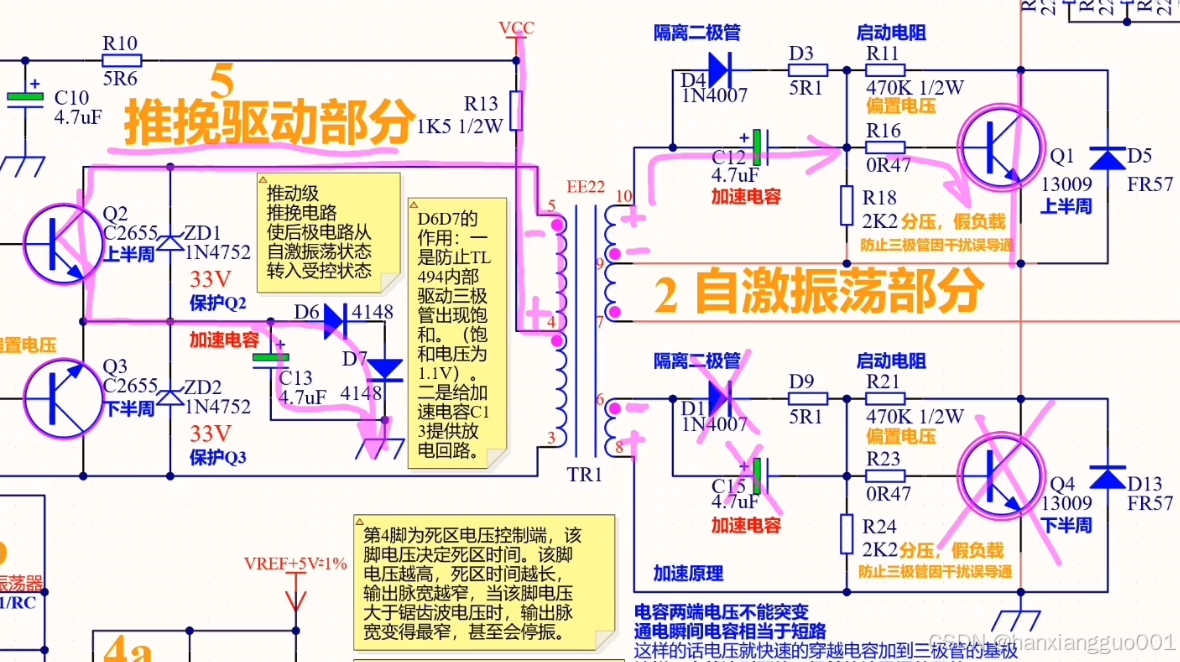

下面时自激震荡电路的原理图：

上管工作、下管截止

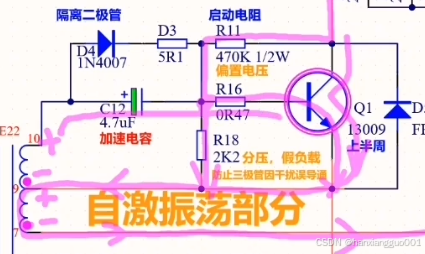

首先是上管导通，电流流向参考下图：电源电压通过R11启动电阻流向三级管和R18，此时会导致Q1的的b极电压高于e极，Q1导通。

Q1导通后的电流流向如下图：

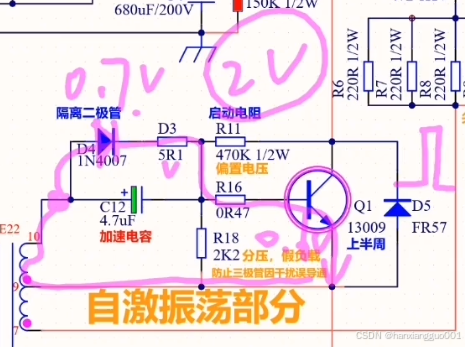

变压器电流流向为9脚到7脚，此时变压器10号脚将产生正电动势，C12电容在通电瞬间相当于短路，所以此过程会加速Q1的导通：

随着电容C12充满电，C12的负端电压下降，Q1截止。

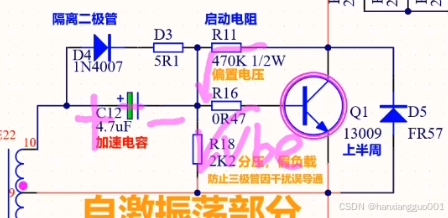

当左侧变压器电压消失后，电容存储的电量会通过隔离二极管D4和D3释放掉。

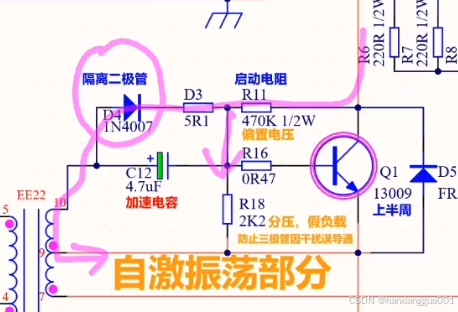

隔离二极管D4还有一个作用，就是防止电流通过启动电阻R11和D3流向左侧电路：

另外就是与三极管Q1的be压降组合起来有1.3V，可以有效防止外部干扰：

下管工作、上管截止

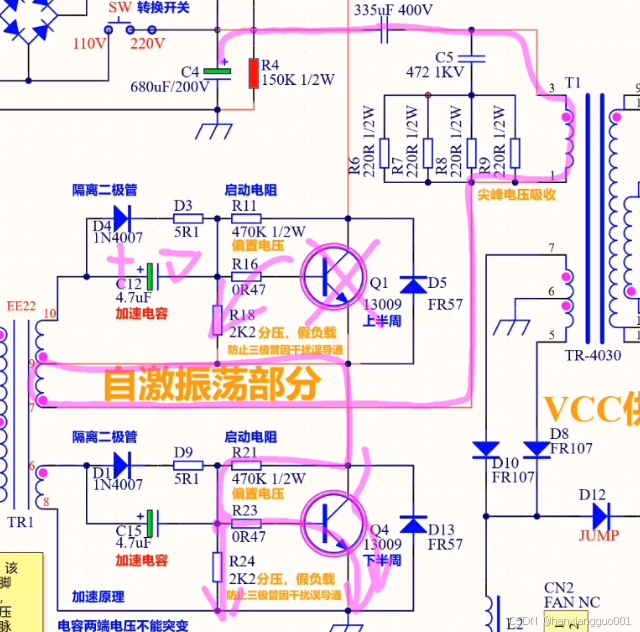

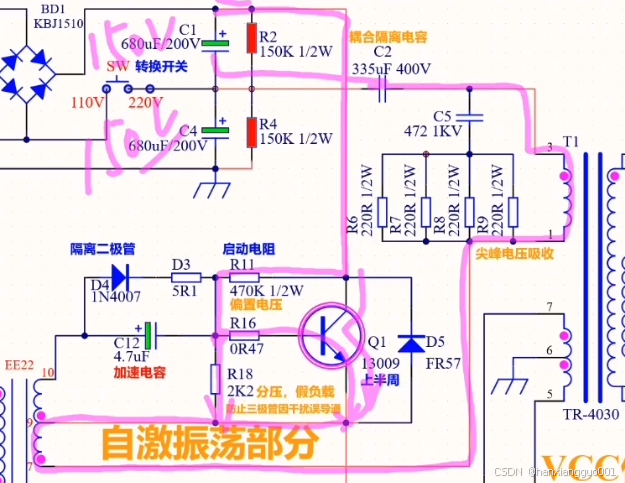

Q1截止后，C4将会对335uF的电容反向充电，反向充电电路图如下：

此过程将会导致Q4导通。

Q4的工作过程与Q1完全相同，最终Q1和Q4循环导通关闭，形成了自激震荡。

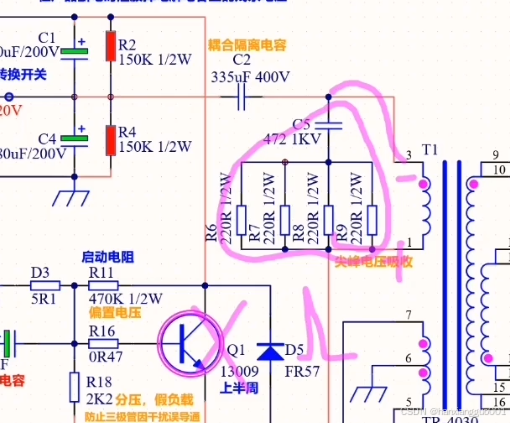

尖峰吸收电路

三极管导通瞬间变压器T1的1脚和3脚会产生脉冲尖峰，通过阻容电路可以将脉冲尖峰吸收掉：

可调电源改造

改造为可调电源后，我们使用外接电源给TL494工作，所以就不需要自激震荡电路了。

如何确保自激震荡电路不工作呢？只需要将启动电阻断开就可以了，其他的不用动。

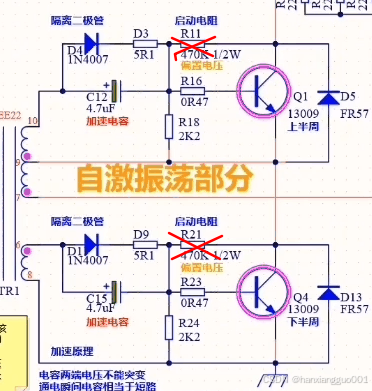

参考下图：将R11和R21断开。

低压供电

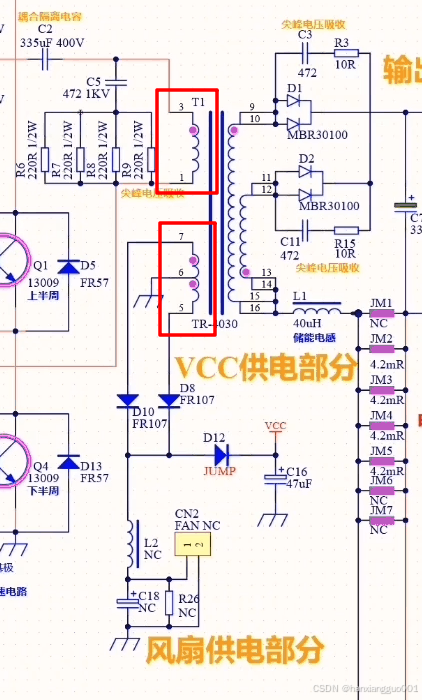

TL494的VCC供电

自激震荡过程中，变压器T1的1、3绕组周期性的产生电流，相当于交流输入，接着通过 5、6、7绕组提供了交流电输出。

两个绕组产生的交流电通过D8和D10进行半整流，经过跳线D12到达滤波电容C16，产生稳定电压给TL494供电。

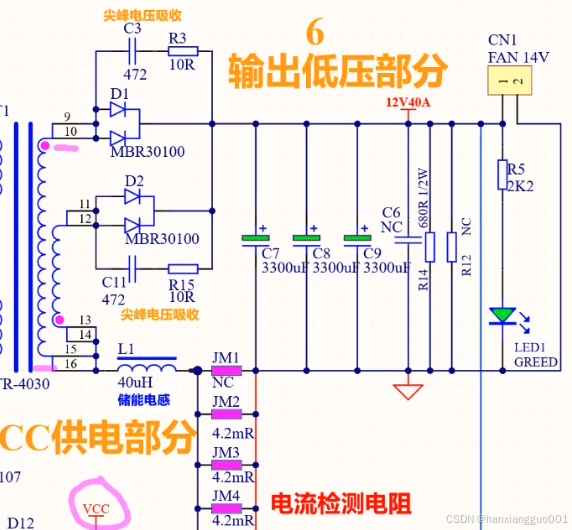

低压输出

低压输出部分有3个滤波电容，保证输出稳定性。

增加R14和R12，作为假负载，用于稳定输出电压：

最下面的 JMx 是康铜丝，用于做输出电流检测。

改可调的注意点：

• 一般来说假负载R14电阻额定电压下工作时没有问题，如果对电源进行调整，并且最终的输出电压高于额定电压，那就需要考虑更换R14电阻了，否则可能会导致此电阻烧毁；
• 改可调时，务必保证可调电源的输出电压不要大于输出电容的耐压值，如果大于，那么请更换输出电容。

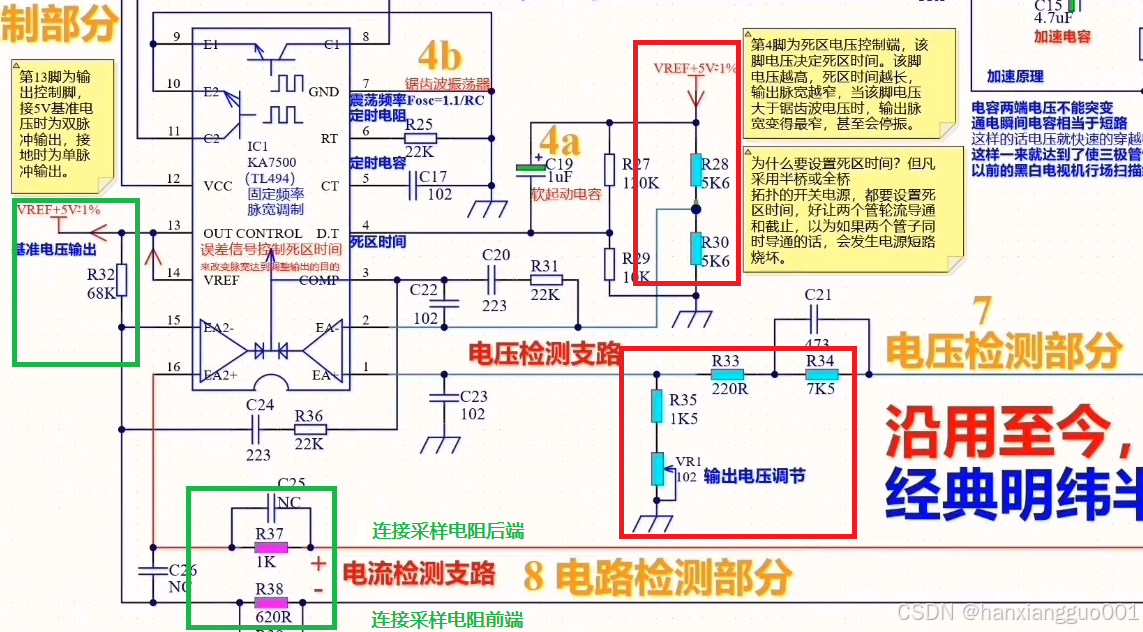

电压电流检测

电压电流检测

TL494内部的两个运放分别用于电压检测和电流检测。

TL494的1、2引脚用于电压检测：

• 同向输入端为输出电压，经过R34、R33、R35、VR1进行分压；
• 反向输入端通过基准电压分压得到参考电压。

两者的比较结果用于控制死区时间，达到控制占空比的目的，最终确保运算放大器的同向输入电压和反向输入电压相同。

TL494的15、16引脚用于电流检测，电流检测的原理与电压检测的原理基本相同，通过采样电阻上的电压来计算通过采样电阻的电流。

调整电压

电压调整电路参考下图，此电路输出的电压是24V（下图来自于B站的 开关电源、充电器改可调 视频教程）：

TL494输出的参考电压Vref为5.0V，运算放大器反向输入端（1号引脚）电压固定为2.5V。

Vout的计算公式：

Vout = 5*R20/(R20+R23)*(R32+R31+R25+5VR1)/(R25+5VR1)

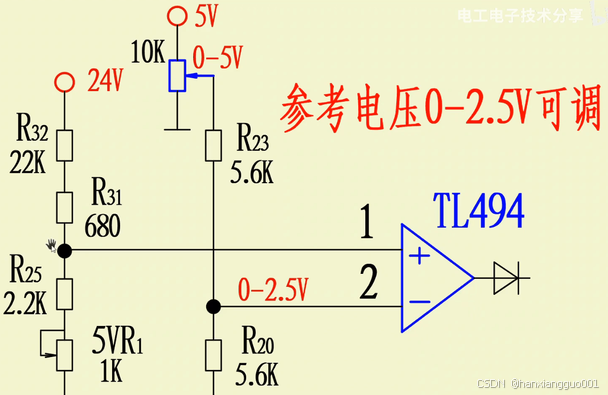

修改调压电路，使之 0~24V内可调，此时不去调整输出分压电阻，而是调整基准电压值，参考下图：

如果需要将最高输出电压调整到100V，那么此时就需要调整输出采样电阻。

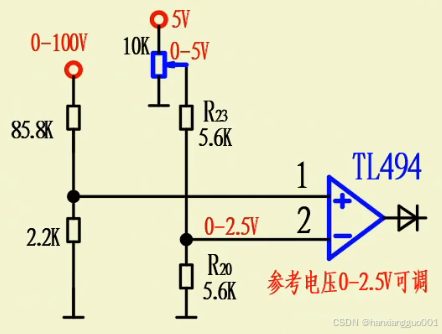

下图修改了输出采样电阻，以获得更高的输出电压：

注：本次改造采用的是最小电路改动的方案，所以设置参考电压在0~2.5V之间可调，实际上我们可以设置该参考电压的调节范围更大一些，以提高输出电压范围。

调整电流

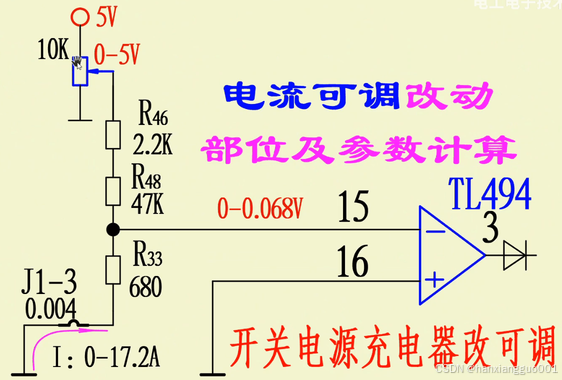

原理图：

电流经过 J1-3 后会在R33的下端产生负电压，达到一定值后将TL494的15脚拉低到0V，这个就是电流极限。

电流可调改造方案与电压可调改造方案相同。

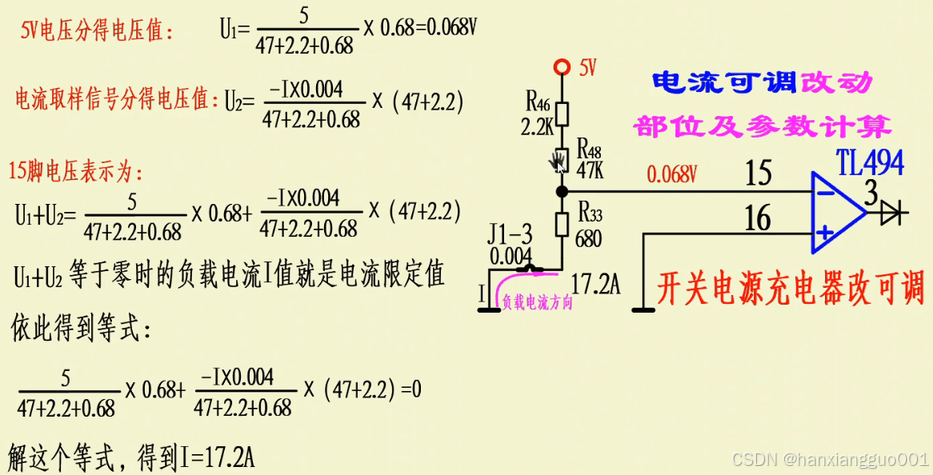

增加电位器调整电流输出，可以控制在0~17.2A之间：

TL494驱动控制

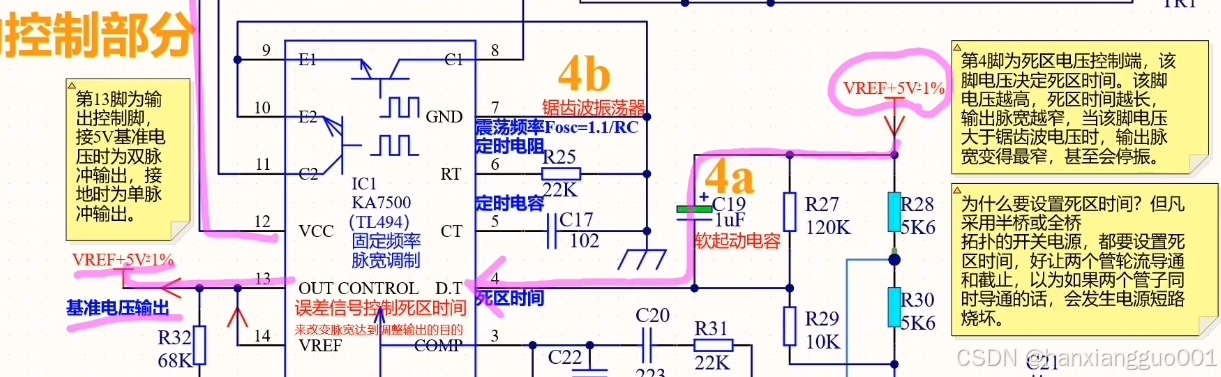

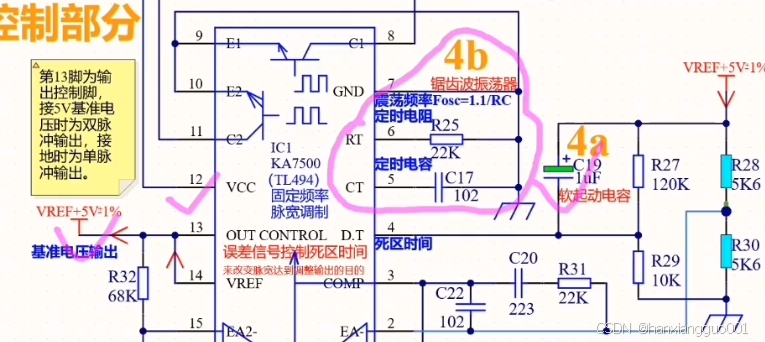

软启动

死区引脚与Vref之间有一个软启动电容C19，该电容的可以保护TL494不会瞬间输出高占空比的脉冲。

• 死区引脚为高电平时，TL494输出低占空比信号；
• 死区引脚为低电平时，输出高占空比的信号。

软启动原理：VRef产生5V电压后，向C19充电，电容的特性决定充电瞬间 TL494 的 4 号引脚保持高电平，TL494 输出低占空比信号，随着电容逐渐充满电，4号引脚变为低电平，TL494 就可以输出更高占空比的信号。

锯齿波振荡器

TL494 的 5、6引脚分别外接电阻和电容，阻容振荡形成锯齿波，所以TL494 使用的是固定频率的开关信号，通过调整脉宽实现输出功率调整：

推挽驱动

死区时间

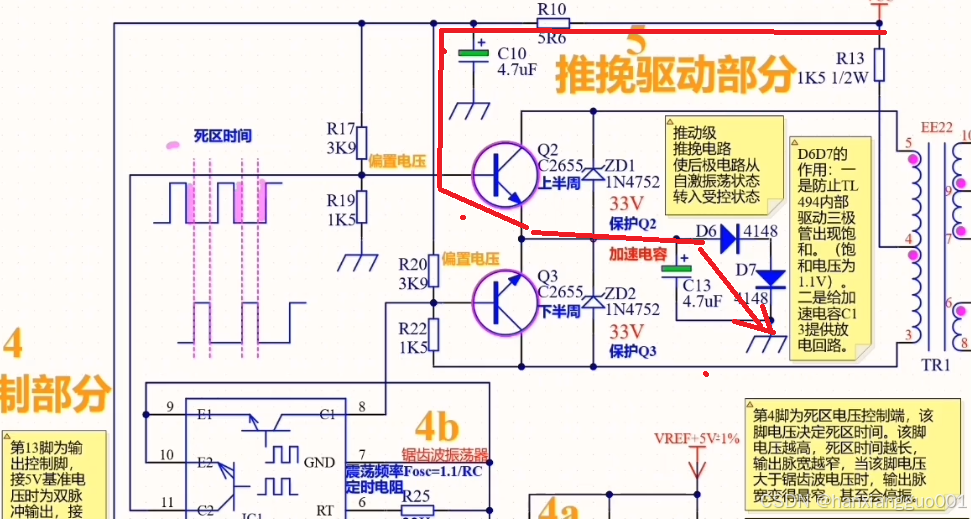

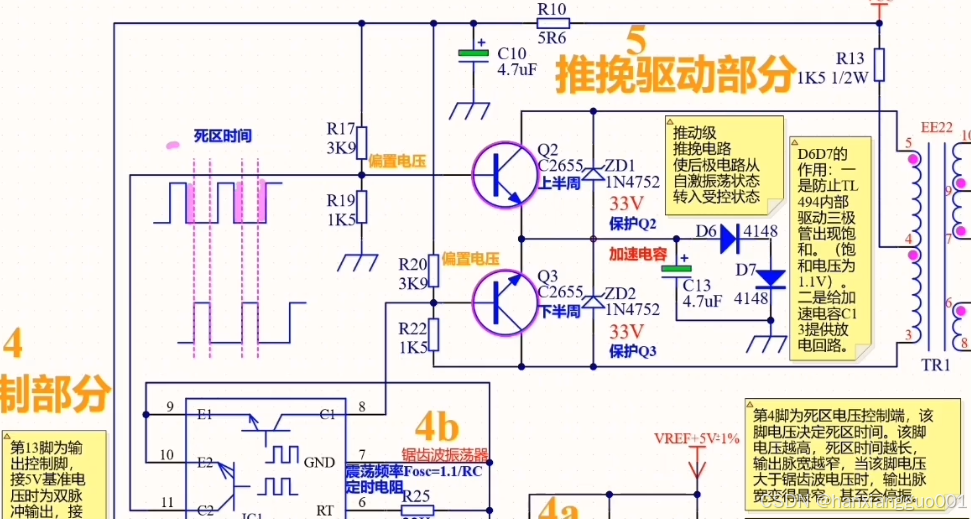

TL494 根据电压电流比较器结果控制脉宽调制，参考下图的波形，TL494 有两个三极管产生对称波形控制Q2和Q3的导通和关闭，为了确保两个三极管不能一起导通，需要在两个三极管导通中间插入死区时间，死区引脚则用于控制死区时间。

死区时间越大，那么有效的脉宽宽度就越小，电源输出的电压也就越低。

下面是上管导通的效果，TL494 的11号脚关断，Q2的基极被R17和R19分压，VCC为12V，所以基极的电压为 3.3V，此时Q2的发射极通过电容C13连接到地，充电时C13相当于短接，加速了Q2的导通过程。

C13充电完成后，两端的压降为 2*0.7=1.4V，再加上Q2的eb之间的压降 0.6V，Q2的基极与地之间有2V压差。而R17和R19分压后的电压为3.3V，远大于2V。

推挽驱动

上管导通时，变压器电流流向如下图，最终控制了大开关管的上管导通：

下管导通，变压器电流流向如下图，控制大开关管的下管导通：

输出控制

短路控制（必要性不大）

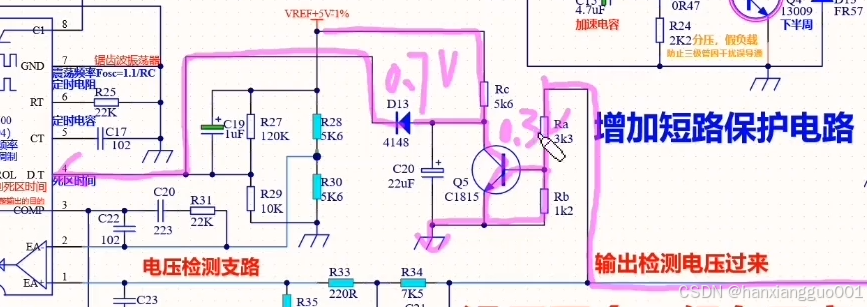

正常工作时，输出端有电压，此电压通过Ra和Rb给三极管Q5提供了导通电压，此时Q5的ec压降为0.3V，无法通过D13控制死区电路，也就是正常工作时Q5不起作用。

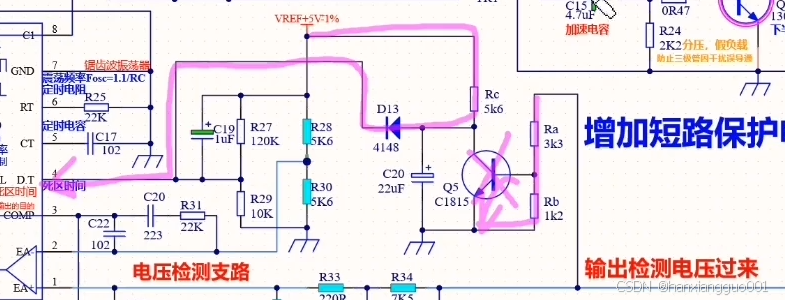

接下来看下电源发生短路场景，检测外部输出电压为0或者接近0，Q5关闭，Vref通过D13直接加载到TL494的死区控制引脚上，导致死区时间大大增加，输出关断：

其实，这个电路没有什么必要性，因为已经有电流比较电路了，如果电流过大，系统会自动关断输出。

输出过压保护

前面介绍的电路图中不包含过压保护电路，下面以最经典的TL494开关电源电路为例说明过压保护原理。

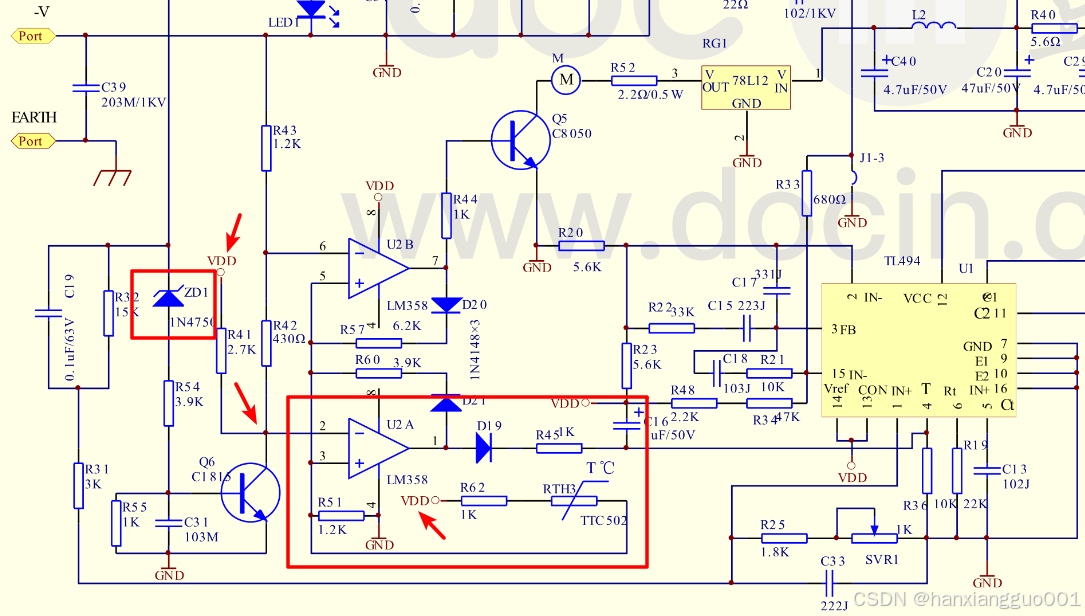

电路参考下图：

正常工作时，输出电压在额定电压范围内时，稳压管ZD1吸收了绝大部分电压，导致Q6的基极电压小于0.7V，Q6处于关断状态，系统正常工作。

当输出电压高于额定电压时，Q6基极电压会超过0.7V，Q6导通。原本U2的2号引脚R41、R42、R43分压，电压在1.5V左右；但是Q6导通后，直接将U2的6号引脚拉低到0.3V，U2的3号脚电压不变，运放1号脚输出高电平。U2的1号脚连接了TL494的死区控制，高电平将关断TL494，从而实现了过压保护的功能。

改可调电源时，如果输出电压会导致系统进入过压保护状态，则需要考虑将ZD1稳压管摘除，确保不会过压保护。
