1 Zabbix7.0+Grafana案例概述

由于最近发生了几次服务器系统盘满，导致业务受影响的事件，打算研究一下运维管理系统，把各种服务器整体做个监控，安装过程中遇到不少问题，参考了很多文档，最终安装成功，所以写篇文章记录一下我的安装过程。

我更倾向于做一些案例类文章，从头到尾跟着操作就能出效果，同时弄清楚整个过程，放到生产环境中使用也比较放心，如果大家在操作过程中发现有地方写的不清楚，请私信我，我会及时完善。

文章打算分三个阶段，本篇是第一阶段：

1.1 环境介绍

本案例全部软件都采用官网安装包或安装流程进行安装，由于7不支持yum安装zabbix，为了方便安装，所以选择了CentOS9。

Grafana服务器采用了Windows Server系统，这台同时作为运维机使用，Grafana在CentOS9中安装也很方便，可以按需选择。

软件也可以按需选择版本、编译安装，请自行选择。

1.2 软件版本

名称软件版本链接
操作系统CentOS 9 Stream自行安装（安装时选择中文，如果安装的英文版，可以参考2.2修改，不然zabbix配置时，不能选择中文）
操作系统Windows Server自行安装，尽量新版
中间件Nginx 1.22.1Zabbix安装过程中附带安装，不需要自行安装
PHPPHP 8.0.30Zabbix安装过程中附带安装，不需要自行安装
数据库mysql 8.0.36 RHEL9 x86_64https://repo.mysql.com//mysql80-community-release-el9-5.noarch.rpm
Zabbix7.0 LTS 7.0.3https://www.zabbix.com/cn/download?zabbix=7.0&os_distribution=centos&os_version=9&components=server_frontend_agent&db=mysql&ws=nginx
Grafana10.4.1 Enterprisehttps://grafana.com/grafana/download/10.4.1?pg=get&platform=windows&plcmt=selfmanaged-box1-cta1

1.3 服务器配置

前三台服务器可以合并为一台，只是在安装zabbix导入数据库时有些差异，如果不会操作可以评论区留言。

角色IP数量安装软件vCPU内存磁盘
Zabbix应用服务器192.168.1.11zabbix-server、Nginx、PHP416100
数据库服务器192.168.1.21Mysql48100
Grafana应用服务器192.168.1.31Grafana48100
被监控客户端/按需zabbix-agent///

2 服务端安装

2.1 Mysql安装及配置

在数据库服务器中操作

  1. 配置防火墙

    #开放3306端口
firewall-cmd --zone=public --add-port=3306/tcp --permanent
firewall-cmd --reload

  2. 安装Mysql官方源

    rpm -Uvh https://repo.mysql.com//mysql80-community-release-el9-5.noarch.rpm

  3. 安装mysql-community-server

    yum install mysql-community-server

    在这里插入图片描述

  4. 启动Mysql服务

    #启动服务
systemctl start mysqld
systemctl enable mysqld
#查看服务状态
systemctl status mysqld

    在这里插入图片描述

  5. 获取root初始密码，保存备用

    grep password /var/log/mysqld.log

    在这里插入图片描述

  6. 修改root初始密码

    #使用初始密码登录
mysql -uroot -p
Enter password:输入初始密码

#以下是在mysql命令行中操作
#修改初始密码为Zabbix@123，这里自行替换成你自己的密码，建议设置的复杂一些
ALTER USER 'root'@'localhost' IDENTIFIED BY 'Zabbix@123';

  7. （按需）设置允许root远程连接

    zabbix通过独立的账户连接数据库，所以root是否允许远程登录都可以，默认只允许本机登录，可以配置允许全部或允许指定IP：

    1. 允许全部IP远程登录

      #以下是在mysql命令行中操作
use mysql;
UPDATE user SET host='%' WHERE user='root';
#刷新权限
FLUSH PRIVILEGES;
#检查结果
use mysql;
SELECT user,host FROM user;

    在这里插入图片描述

    1. 允许指定IP远程登录

      #以下是在mysql命令行中操作
#例如：允许root用户通过192.168.1.1远程登录，并设置密码为Zabbix@123
CREATE USER root@192.168.1.1 IDENTIFIED BY 'Zabbix@123';
#给远程账户添加权限
GRANT ALL PRIVILEGES ON *.* TO root@192.168.1.1;
#刷新权限
FLUSH PRIVILEGES;
#检查结果
SELECT user,host FROM user;

      在这里插入图片描述

  8. 创建zabbix数据库

    #以下是在mysql命令行中操作
#创建zabbix的数据库
create database zabbix character set utf8mb4 collate utf8mb4_bin;
#创建zabbix账户，允许zabbix服务器的IP访问数据库
create user zabbix@localhost identified by 'Zabbix@123';
create user zabbix@192.168.1.1 identified by 'Zabbix@123';
#授权zabbix账户访问数据库
grant all privileges on zabbix.* to zabbix@localhost;
grant all privileges on zabbix.* to zabbix@192.168.1.1;
#开启权限，为后续导入初始数据做准备
set global log_bin_trust_function_creators = 1;
quit;

  9. Mysql配置完成

2.2 Zabbix安装及配置

在zabbix应用服务器中操作

  1. 配置防火墙

    #开放8080、10050、10051端口
firewall-cmd --zone=public --add-port=8080/tcp --permanent
firewall-cmd --zone=public --add-port=10050/tcp --permanent
firewall-cmd --zone=public --add-port=10051/tcp --permanent
firewall-cmd --reload

  2. （按需）服务器安装中文环境，不然配置zabbix时不能选中文

    #确认当前语言，如果是en_US.UTF-8说明是英文，按照此方法安装
echo $LANG
en_US.UTF-8
#安装中文环境
yum install glibc-common
yum install langpacks-zh_CN.noarch
#编辑配置文件
vim /etc/locale.conf
修改为LANG="zh_CN.UTF-8"
source /etc/locale.conf
#重启系统
reboot

  3. （按需）如果之前安装了epel源，需要在epel源中排除zabbix，确保使用Zabbix源安装

    #编辑epel源配置文件
vim /etc/yum.repos.d/epel.repo
#在[epel]下添加如下语句
excludepkgs=zabbix*

    在这里插入图片描述

  4. 安装Zabbix源

    #安装Zabbix官方源
rpm -Uvh https://repo.zabbix.com/zabbix/7.0/centos/9/x86_64/zabbix-release-7.0-5.el9.noarch.rpm
#清理缓存
yum clean all

  5. 安装Zabbix server，Web前端，agent

    yum install zabbix-server-mysql zabbix-web-mysql zabbix-nginx-conf zabbix-sql-scripts zabbix-selinux-policy zabbix-agent

  6. 在zabbix应用服务器中操作，导入初始架构和数据，系统将提示您输入新创建的密码。

    #在zabbix应用服务器中执行，将IP换成自己数据库服务器的IP
#本案例中数据库服务器IP为192.168.1.2
zcat /usr/share/zabbix-sql-scripts/mysql/server.sql.gz | mysql -h 192.168.1.2 --default-character-set=utf8mb4 -uzabbix -p zabbix
Enter password:输入数据库zabbix用户的密码 Zabbix@123

  7. 导入完成，关闭权限

    mysql -h 192.168.1.2 -uroot -p
Enter password:输入root用户密码
#关闭权限
set global log_bin_trust_function_creators = 0;
quit;

  8. 修改zabbix配置文件

    vim /etc/zabbix/zabbix_server.conf
#填写数据库服务器IP
DBHost=192.168.1.2        //95行
#填写数据库zabbix账户的密码
DBPassword=Zabbix@123     //131行
#填写端口号
DBPort=3306               //148行
#修改缓存大小
CacheSize=1G              //486行
ValueCacheSize=256M       //548行

  9. 修改nginx配置文件

    vim /etc/nginx/conf.d/zabbix.conf
#取消listen注释，默认端口8080

    在这里插入图片描述

  10. 启动zabbix、nginx、php服务

    systemctl restart zabbix-server zabbix-agent nginx php-fpm
systemctl enable zabbix-server zabbix-agent nginx php-fpm

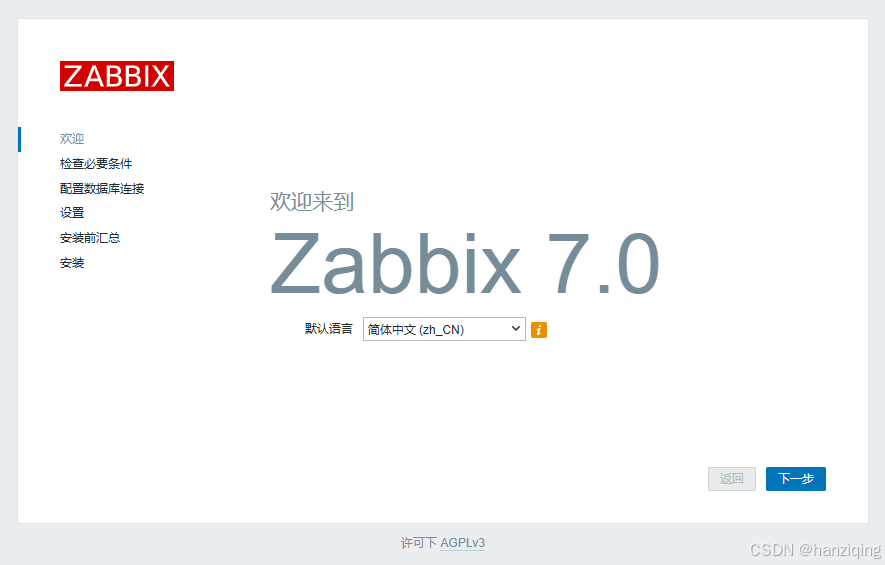

  11. 浏览器访问http://192.168.1.1:8080，选择中文

    在这里插入图片描述

  12. 确认全部项目都是OK

    在这里插入图片描述

  13. 配置连接数据库

    填写数据库服务器的IP、端口、数据库密码

    在这里插入图片描述

  14. 配置主机名，此名称将显示在浏览器标题处

    在这里插入图片描述

  15. 出现此页面表示安装成功

    在这里插入图片描述

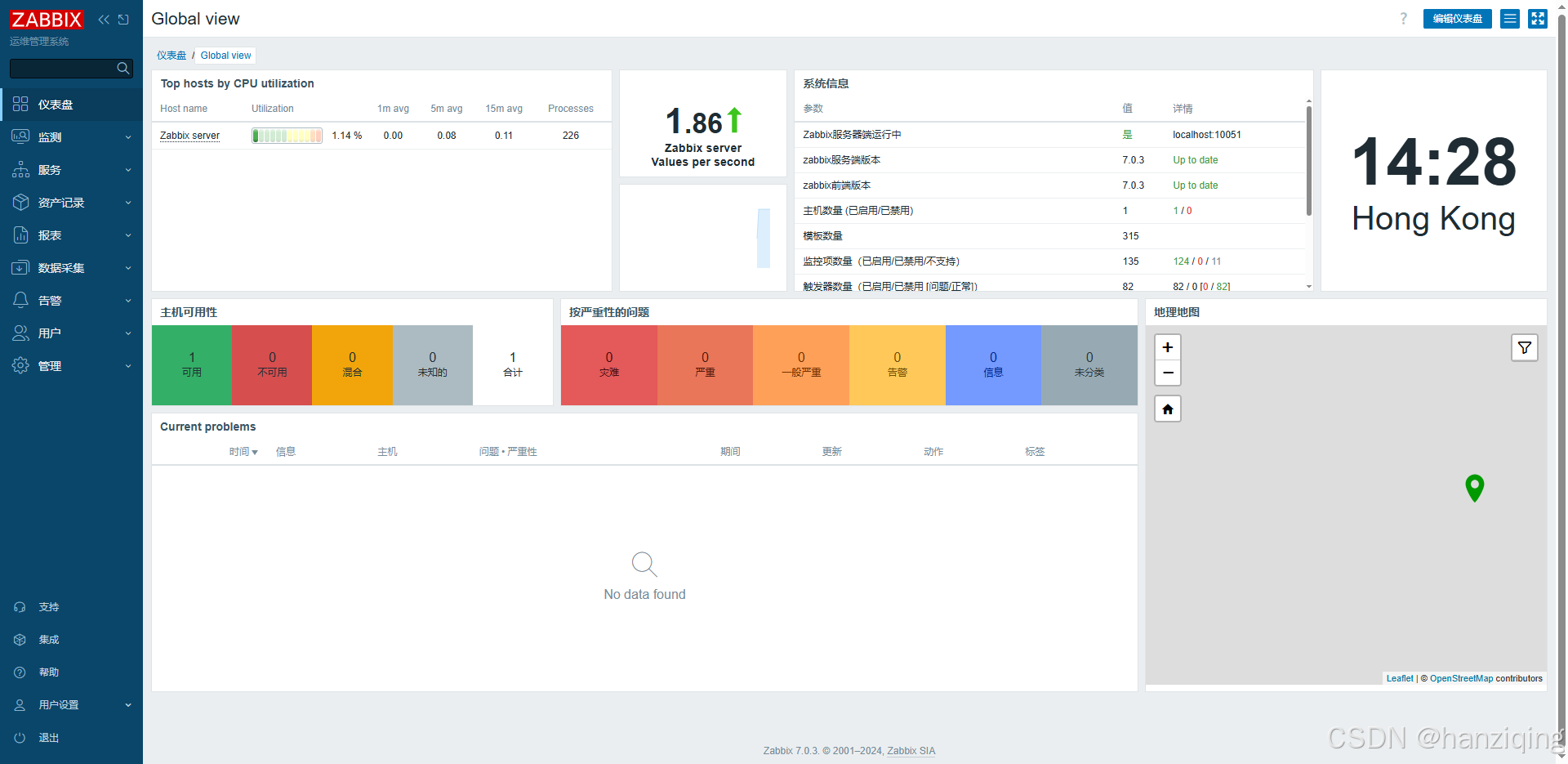

  16. Zabbix配置完成

    默认用户名：Admin

    默认密码：zabbix

    在这里插入图片描述

  17. 解决zabbix中文显示为□□方块的问题

    处理前：

    在这里插入图片描述

    在windows系统中找一个字体，上传到zabbix应用服务器，替换zabbix的默认字体

#默认字体位置/usr/share/zabbix/assets/fonts/graphfont.ttf
#我这里选择黑体，直接覆盖
cp simhei.ttf /usr/share/zabbix/assets/fonts/graphfont.ttf

​ 处理后：

在这里插入图片描述

2.3 Grafana安装及配置

在grafana应用服务器中操作

  1. 配置防火墙，开放80端口

    在这里插入图片描述

  2. 下载、解压安装包，我这里用的二进制包

    https://grafana.com/grafana/download/10.4.1?pg=get&platform=windows&plcmt=selfmanaged-box1-cta1

    在这里插入图片描述

  3. nssm可以把grafana注册成服务

    https://nssm.cc/download

    在这里插入图片描述

  4. 进入nssm目录，安装服务

    cd C:\Users\Administrator\Desktop\grafana-v10.4.0\bin\nssm-2.24\win64
nssm.exe install GrafanaService

    弹出窗口，path选择grafana-v10.4.0\bin\grafana-server.exe，其他保持默认，点击install service

    在这里插入图片描述

  5. 修改配置文件

    复制grafana-v10.4.0\conf\sample.ini，重命名为custom.ini

    修改端口为80

    在这里插入图片描述

  6. 启动服务

    在这里插入图片描述

  7. 浏览器访问http://192.168.1.3

    默认用户名：admin

    默认密码：admin

    在这里插入图片描述

  8. 设置中文

    在这里插入图片描述

    在这里插入图片描述

3 grafana对接zabbix数据

3.1 安装grafana对接zabbix插件

  • 命令安装：
#在grafana-v10.4.0\bin\目录下执行
grafana-cli.exe plugins install alexanderzobnin-zabbix-app

  • 手动安装：

    • 我这里网络原因没法在线安装，也说一下手动安装，在这里下载安装包：

      https://grafana.com/grafana/plugins/alexanderzobnin-zabbix-app/?tab=installation

    在这里插入图片描述

    • 解压到grafana-v10.4.0\data\plugins\

      在这里插入图片描述

      添加环境变量，如果不添加，我这里插件会报错，在此记录一下

      在环境变量-系统变量-path中，添加bin和插件目录，添加如下内容：

      这是我的安装目录，需要根据你的实际安装目录修改

C:\Users\Administrator\Desktop\grafana-v10.4.0\bin;C:\Users\Administrator\Desktop\grafana-v10.4.0\data\plugins\alexanderzobnin-zabbix-app

在这里插入图片描述

3.2 重启grafana服务

在这里插入图片描述

3.3 启用插件

管理-插件和数据-插件-zabbix，点击enable

在这里插入图片描述

在这里插入图片描述

3.4 回到zabbix中创建api token

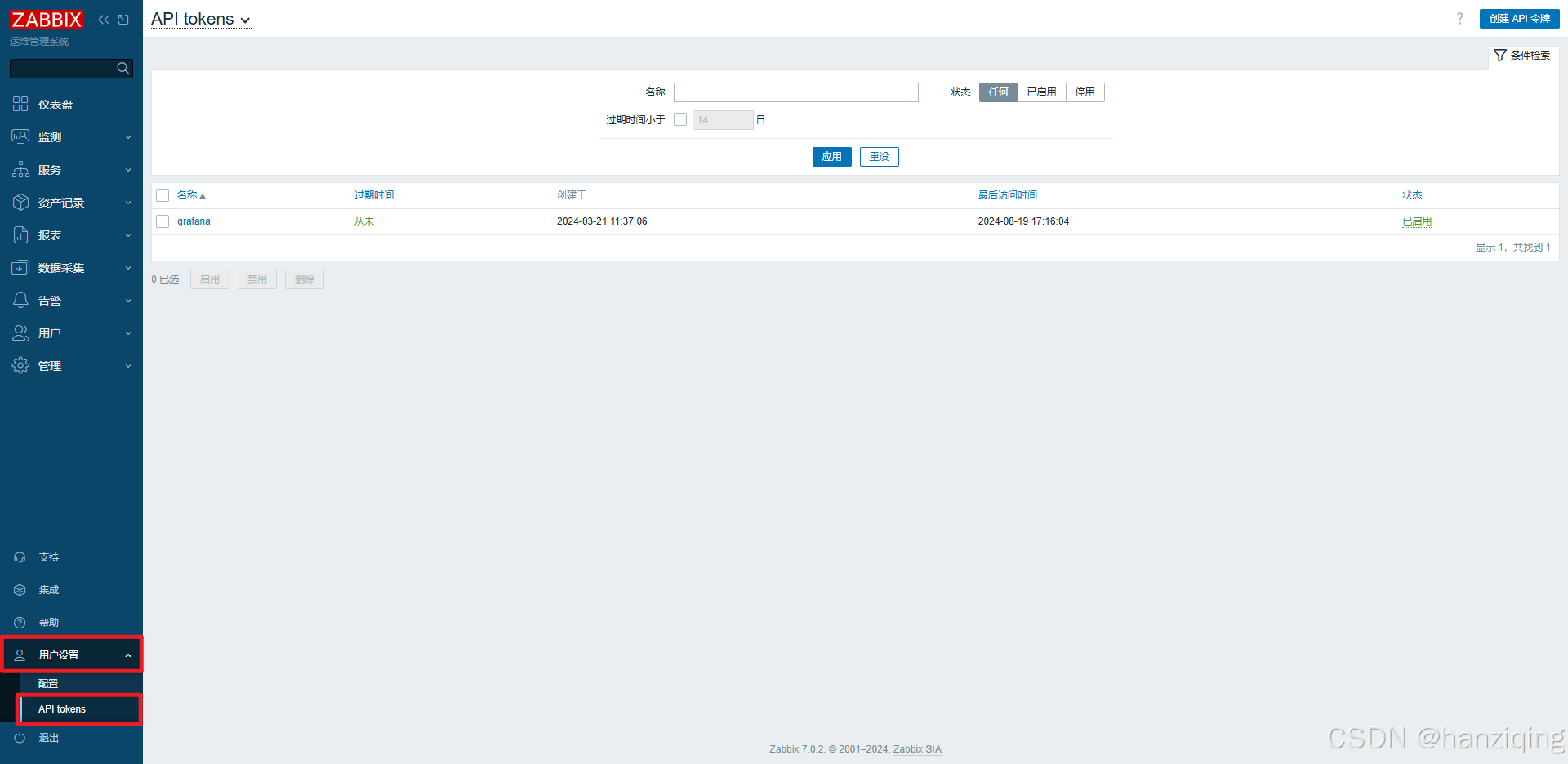

  1. （右下角）用户设置-API token

    请添加图片描述

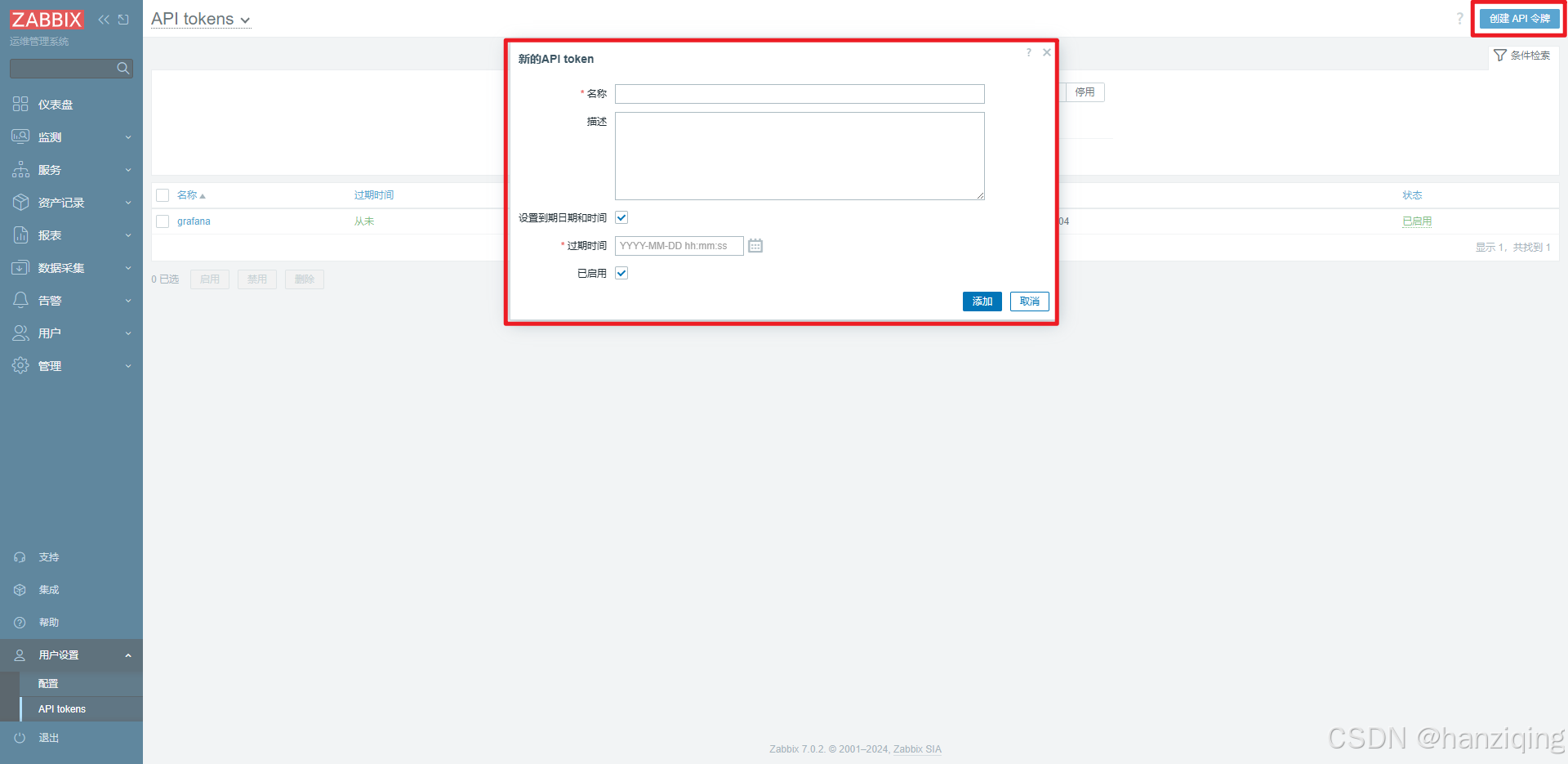

  2. 点击“创建API令牌”

    请添加图片描述

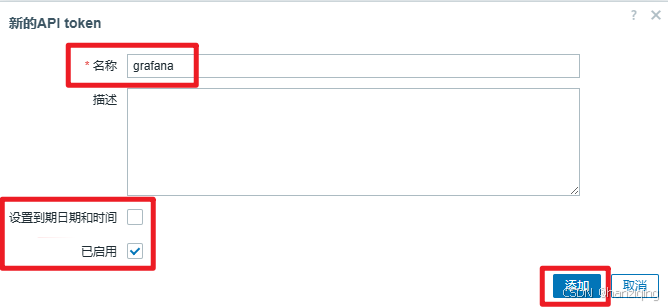

  3. 输入信息，点击添加
    请添加图片描述

  • 名称随意

  • 取消到期时间选项

  • 点击添加

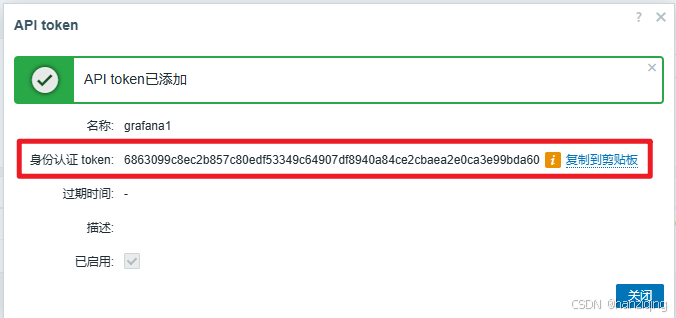

  1. 复制认证令牌，保存好

    请添加图片描述

3.5 到grafana中添加数据源

  1. 连接-数据源-Add data source

    在这里插入图片描述

  2. 划到最后，找到zabbix

    在这里插入图片描述

  3. 对接参数

  • 名称：随意，选择Default

  • URL：http://192.168.1.1:8080/api_jsonrpc.php

  • Auth type：选择api token

  • API Token：填写第11步生成的Token

在这里插入图片描述

在这里插入图片描述

  1. 勾选此选项，点击save & test

在这里插入图片描述

3.6 出现这个代表对接成功，至此服务端安装工作全部完成

在这里插入图片描述

4 被监控客户端安装

被监控客户端安装相对简单，Windows直接下载MSI安装包，CentOS、Ubuntu、Debian等linux系统按照官网的流程yum安装即可，还有客户端需要在防火墙开放10050端口。

Windows安装包：https://www.zabbix.com/cn/download_agents

Linux安装包，需选择对应系统：https://www.zabbix.com/cn/download?zabbix=7.0&os_distribution=centos&os_version=9&components=agent_2&db=&ws=

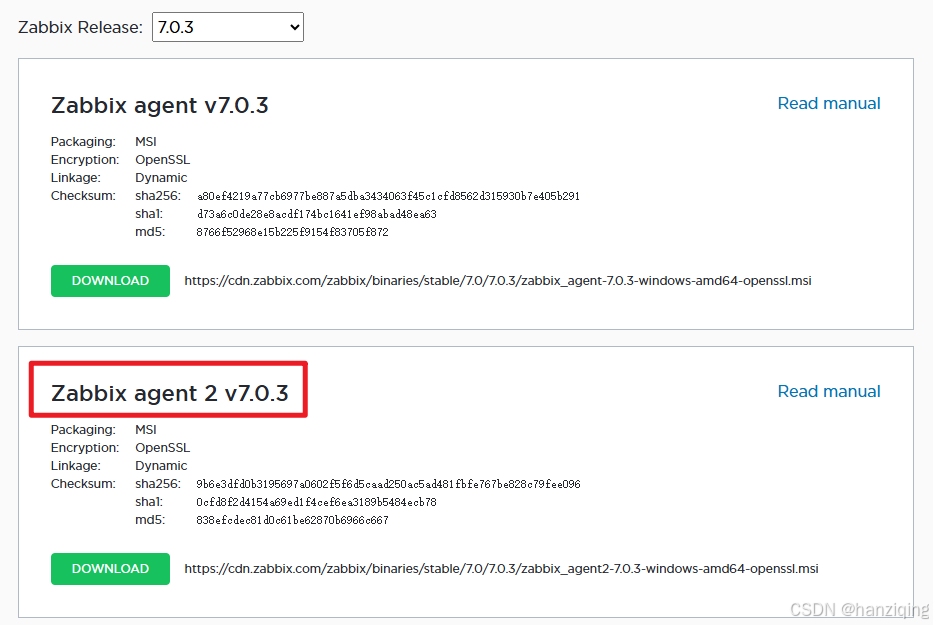

本文的环境是7.0 LTS 7.0.3，你可以根据实际情况选择，版本建议选择agent2，功能、性能都好一些。

请添加图片描述

以下是两种常用系统的安装流程：

4.1 Windows

  1. 下载安装包

    https://cdn.zabbix.com/zabbix/binaries/stable/7.0/7.0.3/zabbix_agent2-7.0.3-windows-amd64-openssl.msi

  2. 安装agent2

    在这里插入图片描述

    • hostname自动生成，不需要修改，填写zabbix服务器IP，勾选添加agent路径到PATH

      请添加图片描述

  3. 安装完成

    在这里插入图片描述

  4. 防火墙开放10050端口，安装时会自动添加

    在这里插入图片描述

4.2 CentOS

  1. 防火墙开放10050端口

    firewall-cmd --zone=public --add-port=10050/tcp --permanent
firewall-cmd --reload

  2. 安装zabbix源

    • （按需）如果之前安装了epel源，需要在epel源中排除zabbix，确保使用Zabbix源安装

      #编辑epel源配置文件
vim /etc/yum.repos.d/epel.repo
#在[epel]下添加如下语句
excludepkgs=zabbix*

    • 安装zabbix官方源

      #安装Zabbix官方源
rpm -Uvh https://repo.zabbix.com/zabbix/7.0/centos/9/x86_64/zabbix-release-7.0-5.el9.noarch.rpm
#清理缓存
yum clean all

  3. 安装agent2

    yum install zabbix-agent2 zabbix-agent2-plugin-*

  4. 配置agent2（被动模式，适用内网环境：服务器/客户端在同一网络中）

    vim /etc/zabbix/zabbix_agent2.conf
#被动模式，仅需要配置Server：填写zabbix服务器IP
Server=192.168.1.1

  5. 启动服务

    systemctl restart zabbix-agent2
systemctl enable zabbix-agent2

5 Zabbix中添加客户端

5.1 登录zabbix，找到监测-主机

在这里插入图片描述

5.2 创建主机（被动模式）

在这里插入图片描述

  • 主机名：填写IP地址或主机名

  • 模板根据系统类型选择：

    • Windows选择：Windows by Zabbix agent
    • Liunx选择：Linux by Zabbix agent
    • 群组：自行选择，可以用自带的，也可以新建
    • Interfaces：点击“添加”，选择“客户端”，填写客户端IP地址

    在这里插入图片描述

5.3 添加完成

ZBX图标变为绿色，表示添加成功

在这里插入图片描述

5.4 查看数据

点击最新数据，能看到数据表示监控成功

在这里插入图片描述
在这里插入图片描述
