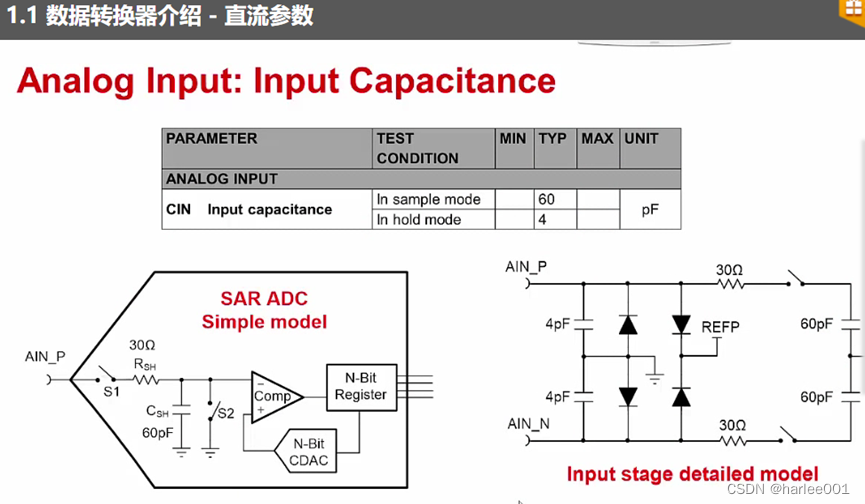

输入电容：采样模式60pF, 保持模式4pF输入电容：采样模式60pF, 保持模式4pF在这里插入图片描述

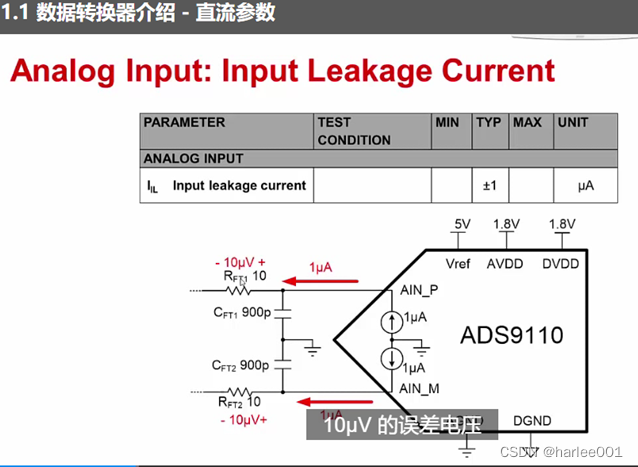

输入漏电流：典型值1uA，最大为3倍标准差值。

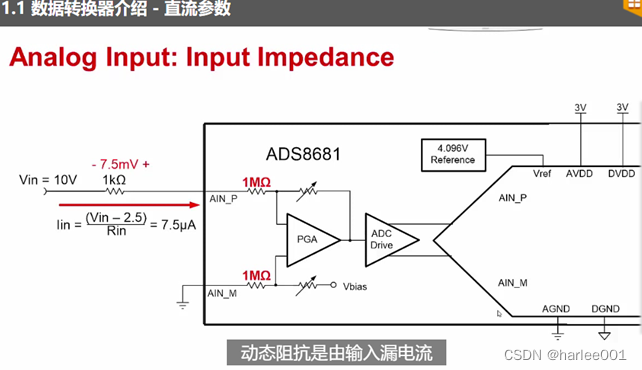

在这里插入图片描述输入阻抗：动态阻抗，最大为3倍标准差值。输入漏电流和输入电容开关充放电的结果。
在这里插入图片描述

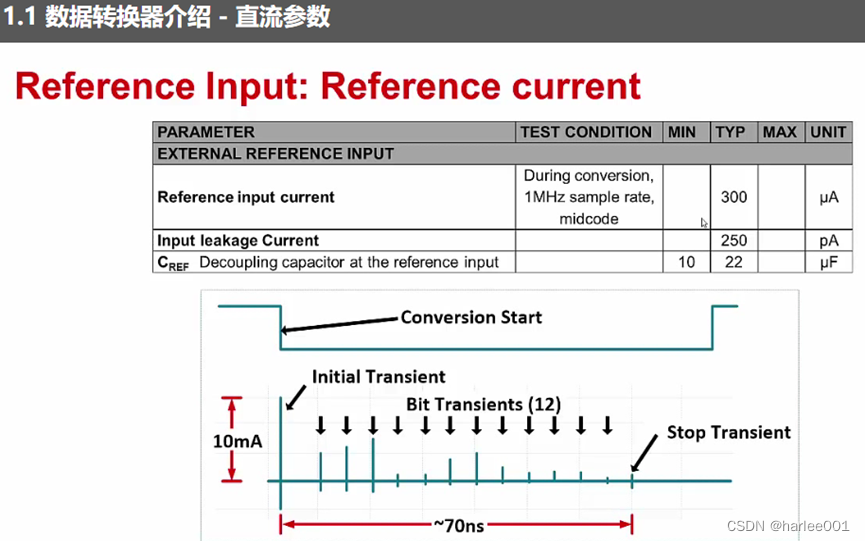

输入参考电压
在这里插入图片描述

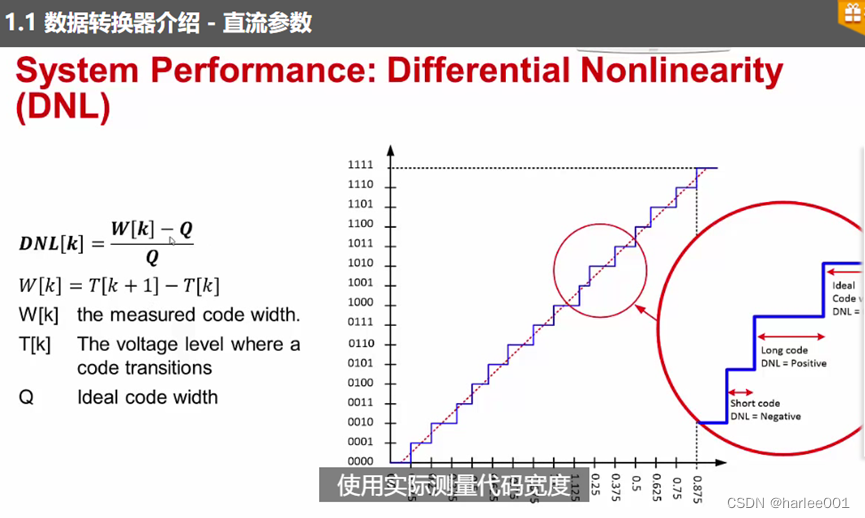

DNL: 差分非线性
在这里插入图片描述

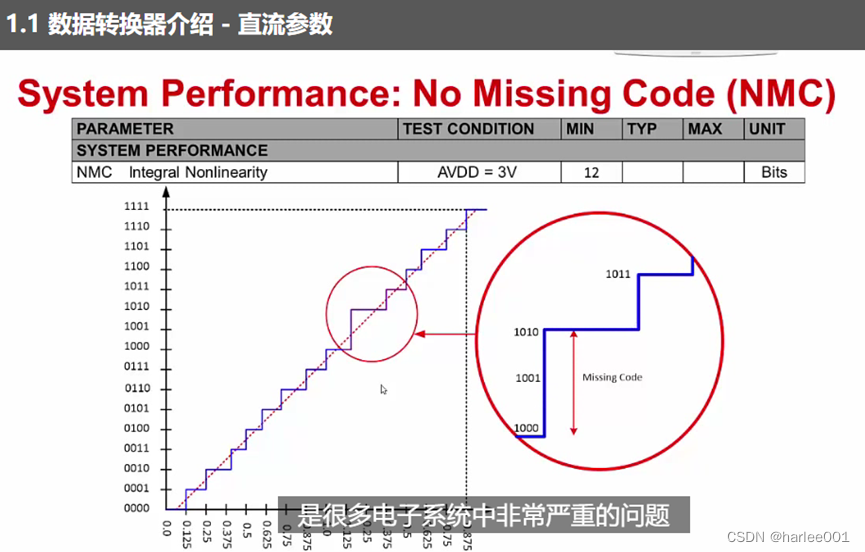

NMC： No Missing Code无代码损失
在这里插入图片描述

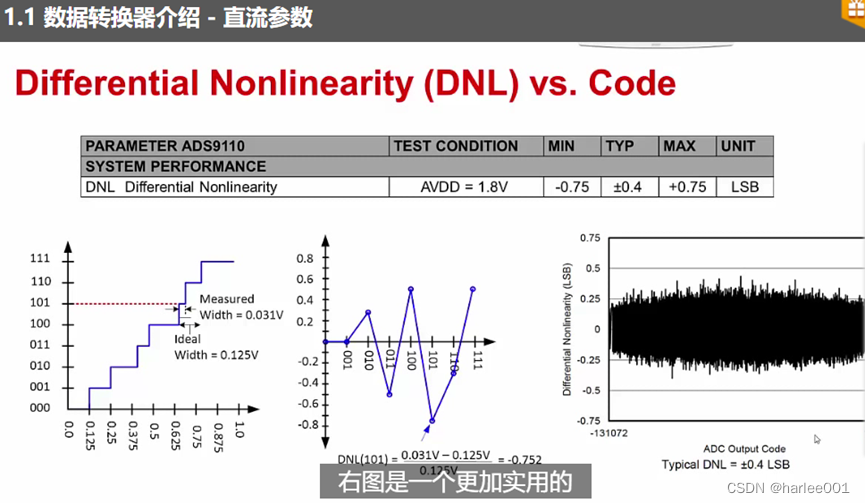

DNL vs Code
在这里插入图片描述
