MDB自动售货机非现金支付适配器RS232-MDB使用说明

适用于自动售货机无线支付，移动支付，网络支付，支付宝支付，微信支付等非现金自助支付MDB接口的快速开发

介绍:

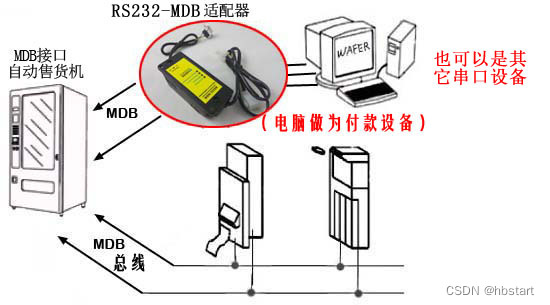

PC2MDB (RS232-MDB)用连接PC或者其它RS232串口设备到售货机的MDB总线上，作为非现金付款设备使用。RS232-MDB是作为一个Slave Device 也就是从设备在工作，必须在与MDB主控器（VMC）正常通信，并且遵循标准的MDB协议下才能工作。

RS232-MDB会按照MDB协议对VMC的cashless device轮训POLL指令以及一些必要的指令做出自动的回复，其它业务指令，或者需要用户做出响应的指令，RS232-MDB会转发给串口设备。

所以串口设备需要发送给VMC的指令，只要加上CHECKSUM后发送给RS232-MDB适配器，适配器会在VMC的POLL指令来的时候，进行回复。

这样，用户或开发者，只要对简单的售货，付款指令熟悉，就可以进行下一步开发。

任何开发者，只要对威佛指定的基本的MDB指令有所了解，在威佛公司技术人员的协助上，就能很快地完成开发。

开始RS232-MDB的测试:

第一步：了解你的售货机

1. 1. 售货机必须支持cashless payment 付款设备，也就是支持10或者60H地址的设备
   2. 售货机必须是MDB接口，并且有预留的MDB接口。当然威佛的MDB适配器，本身具有MDB扩展线。因此，只要本身机器上已经有了MDB设备，比如纸币器，硬币器一类的设备连接在上面，就可以进行扩展出RS232-MDB需要的接口。
   3. 在测试之前，最好断开其它MDB付款设备，尤其是同样是Cashless device的设备。

第二步：连接RS232-MDB 到VMC，同时另外一端通过串口连接到电脑

RS232-MDB本身有MDB连接线（一公一母两个接头），如果售货机有多余的MDB插头，只要直接插上去即可。如果没有多余插头，只要拔下其它设备，然后插上适配器。拔下的设备再插到RS232-MDB的剩余接头即可。

第三步：打开RS232-MDB 测试工具，也就是一个串口工具软件 (SerialTool.exe)

          用户也同样可以使用其它类似的串口工具进行测试。

在串口测试工具SerialTool中选择正确的串口号，并且选择 “Hex Send” ，也就是发送数据的时候，是采用HEX（16进制）方式的数据发送。（接收的数据是采用 ASCII方式接收，并显示）。

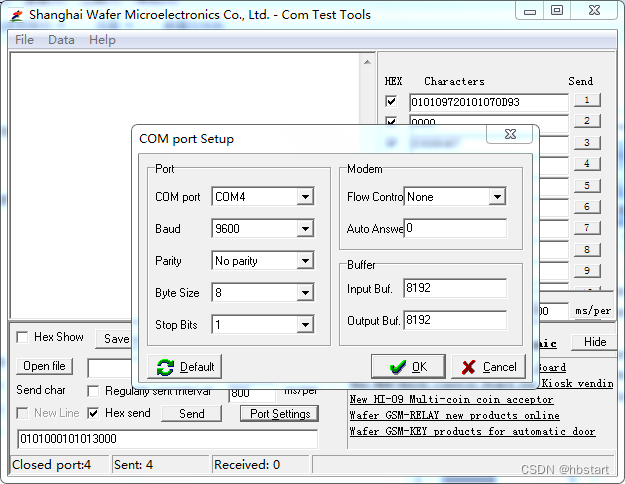

参考下面图片，进行波特率等其它串口参数设置。

第四步：接好适配器后，对VMC进行上电（VMC通过MDB总线，对适配器也就同时上电了）

1. 上电的同时，观察适配器表面的状态指示灯，如果适配器和VMC能够成功建立通信，“MDB Master”指示灯在数据交互的时候会闪烁几次。同时会在串口软件上收到版本号，设备的配置信息等数据。如果没有收到数据，则需要检测串口设置，串口号是否正确选择。

如果“MDB Master”指示灯没有闪烁，则检查以下情况:

1. 检查适配器的地址选择开关是否拨在10H位置 (正常来说VMC都是会支持10H地址的设备)
2. 对VMC再次重新上电测试一次
3. 可以选择MDB适配器的地址到60H，然后再重新上电测试一次
4. 联系你的VMC制造商，咨询是否支持Cashless payment 设备

1. 如果MDB适配器的“MDB Master”指示灯，闪烁几次，说明MDB适配器与VMC的通信可以正常建立。

在上电后，PC机串口会收到适配器上电ID数据：“B1234567B”以及内部参数设置的数据，表示串口与设备的通信也可以正常建立。

如果不能收到ID数据，则检查串口连接线，串口号及串口配置。

第五步：接下来就开始观察VMC通过MDB适配器发往PC的数据

       在建立正常MDB通信后，PC串口会继续收到一串VMC发过来的数据，比如：

11000300020117，或者1101FFFF000010等等数据（也就是以11, 12 , 14 开头的成串的数据）。这些数据的具体意义，需要对照MDB协议进行理解，才能为后面的PC程序开发，通信做好基础。

如果能够收到数据：140115,则恭喜您，适配器主板已经正确通信，并使能

下面对VMC的数据进行解释:

1. 11000300020117              VMC Setup – Config data                      (Page. 126/313)
2. 1101FFFF000010              VMC Setup – Max /Min Price                 (Page. 128/313)
3. 1700……………..              VMC Setup                                                               (Page. 159/313)
4. 140115                                                 VMC Reader enable                                        (Page. 154/313)

-----------------  上电后，如果你需要修改这些配置数据，则： ------

1. 010109720101070D93

这个是一串设备的配置数据，如果你需要修改，则进行正确配置参数输入在第一行，然后点数字1进行发送给PC2MDB 适配器。

Note:  在这个8个字节的数据中，最后一个字节是和校验字节，如果你不会计算和校验，则去掉最后一个字节，盒子会返回一个正确的校验字节给你，然后你填写在数据的末尾，再次进行发送即可。

1. 现在你需要仔细阅读MDB协议： “ Mdb_version_4-2.pdf “ 尤其是关于CASHLESS 设备的部分，也就是 (From 7.1 ,page 117/313 )
2. 盒子能做什么工作 ?
   1. 1. 会对VMC的POLL指令进行正确处理和回复.
      2. 上电后，为了机器能够正确运行，盒子会回复正确的配置数据给VMC
      3. 你可以修改配置数据，盒子重新上电后会发送新的数据给VMC
3. 下面就是尝试向机器添加刷卡，进行售货工作了：

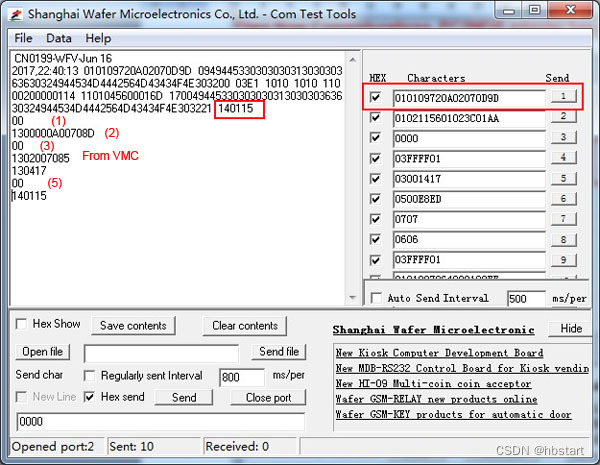

（1）按串口工具的第3行发送 : 03006467            (Page: 131/313)

这条指令，就是开始一个Begin Session，告诉售货机有有效卡的刷卡动作

（2）用户选货

（3）在用户选择货物后，VMC 会发送数据:           13000064000B8           (Page: 144/313)

(VMC发送数据，就是告诉刷卡器用户选择了什么货物，多少金额，请求刷卡器是否同意出货)

（4）刷卡器这个时候需要同意售货，或者拒绝售货

比如 : 05000A0F

（5）VMC 回复售货成功数据：                  1302000B20           130417

或者也可以拒绝售货 : 0606

VMC cacel the vending and reply:               130417

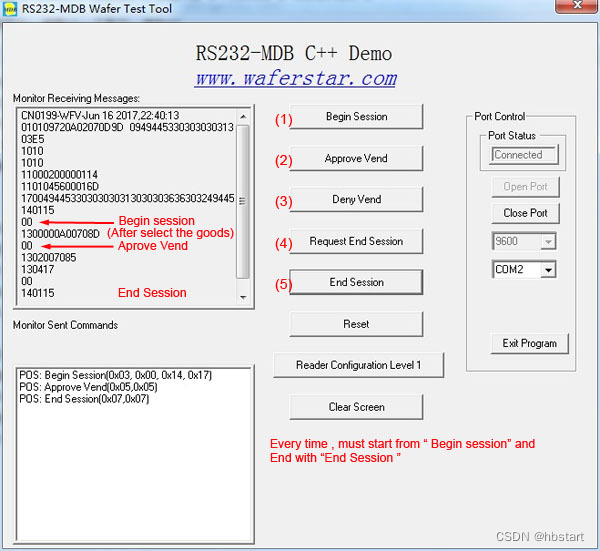

9.       使用威佛的 MDB 测试工具:
