根据驱动原理可以分为有源和无源两种，源，指的是震荡源，非电源。

即有源内部带振荡器，只要通电就会发出声音；无源内部不带振荡器，如果用直流信号无法让其鸣叫，可用2k~5k的波去驱动。 有源在价格上比无源贵，因为里面多了个震荡电路。

外形上有源蜂鸣器一般高度位9mm，无源8mm。

有源蜂鸣器，使用程序控制方便。

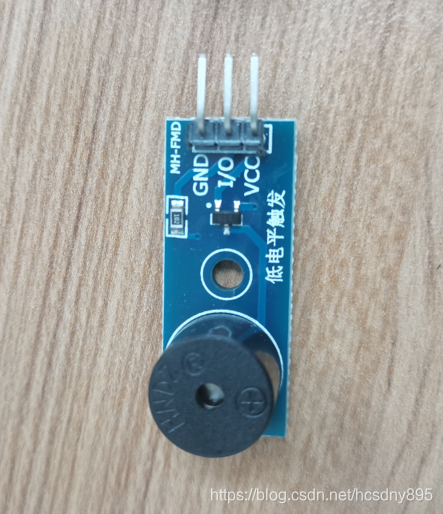

在这里插入图片描述使用3.3v驱动，如果使用5v，可能高低电平都无法驱动。

接线， GND：PIN34；I/O：PIN31；VCC：PIN1（3.3V)

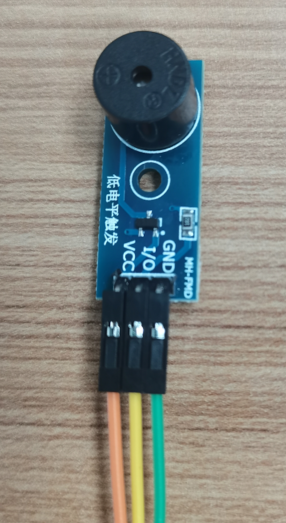

按以下接入蜂鸣器
在这里插入图片描述

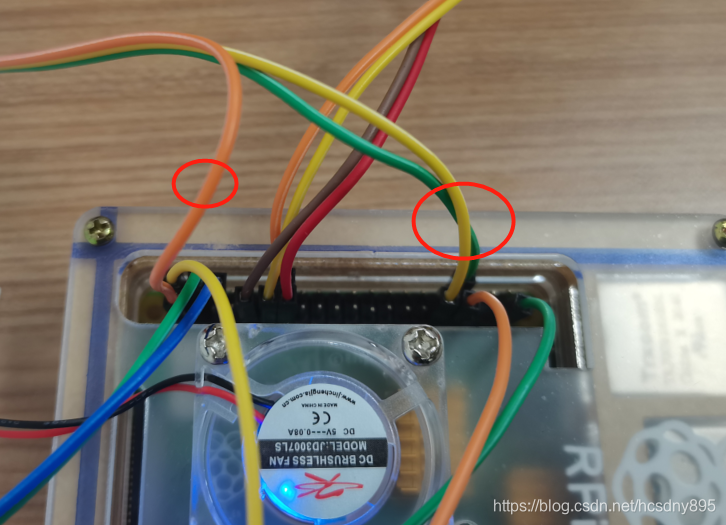

接入主机
在这里插入图片描述接下来，让它叫起来。

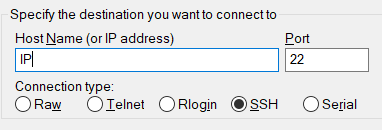

写代码，个人一般使用putty连入系统
在这里插入图片描述
sudo nano bee.py 创建py文件

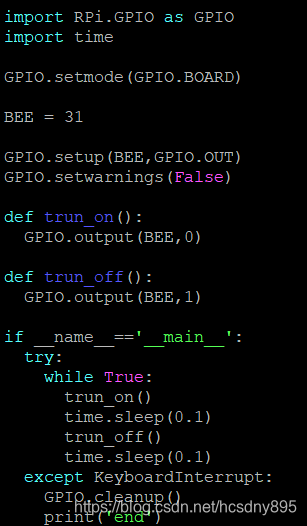

编写代码让蜂鸣器间歇鸣叫，发出嘀嘀嘀的声音，具体如下
在这里插入图片描述运行，sudo python3 bee.py

效果达到预期。
