装配体练习1||2008年首届“中图杯”全国大学生先进制图技术于技能大赛

这是我的第一条CSDN 博客，有点激动哈。虽然本人在各方面都还是个菜鸟，不过还是想借此分享自己在学习过程中的一些心得体会啦，有不对的地方或者有更好的方法，还请各位大佬多多指教。

废话不多说，开始总结今天的学习吧。

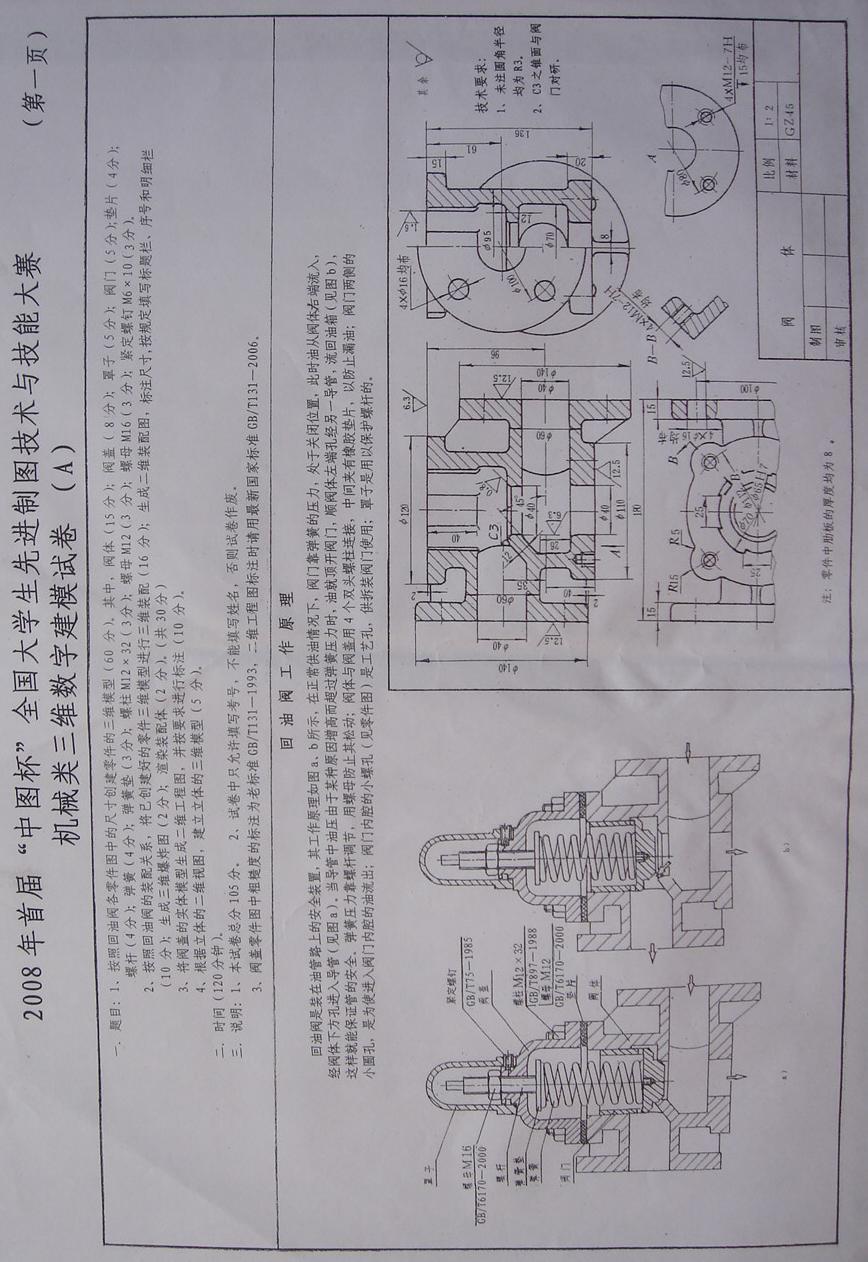

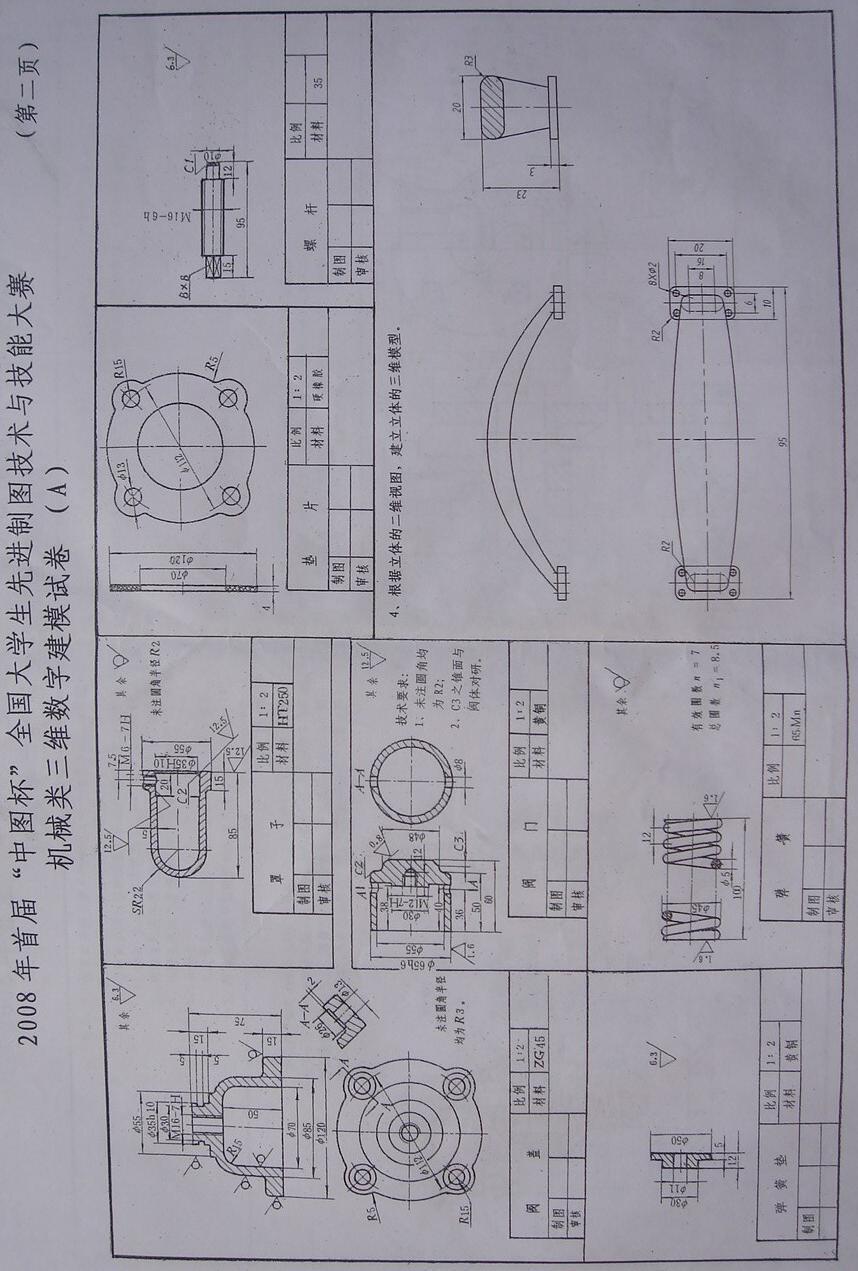

一、题目部分

直接上图

二、解题参考

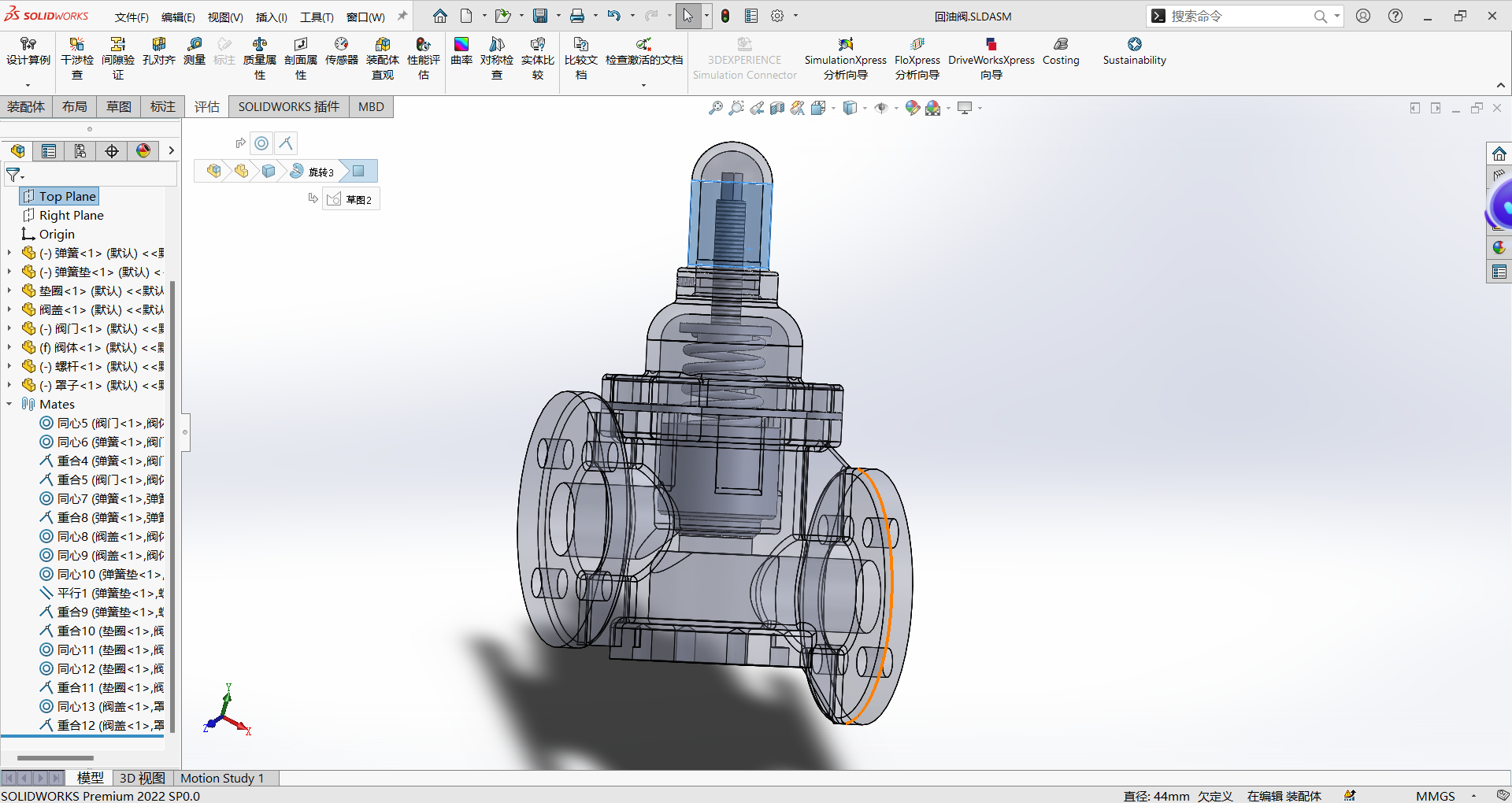

这里给出零件主体（阀体）和最后的装配体（回油阀）的solidworks（2022）建模截图

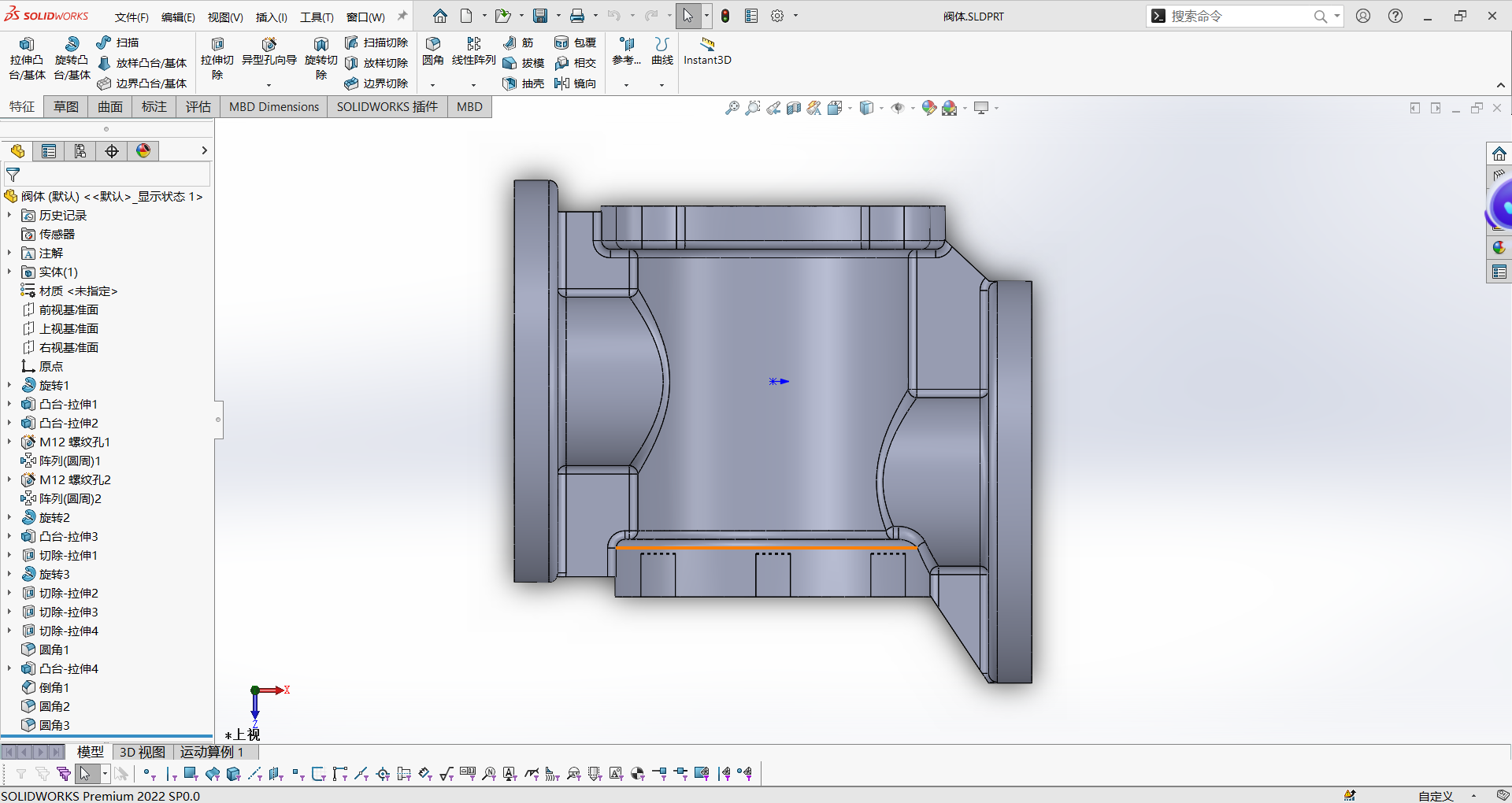

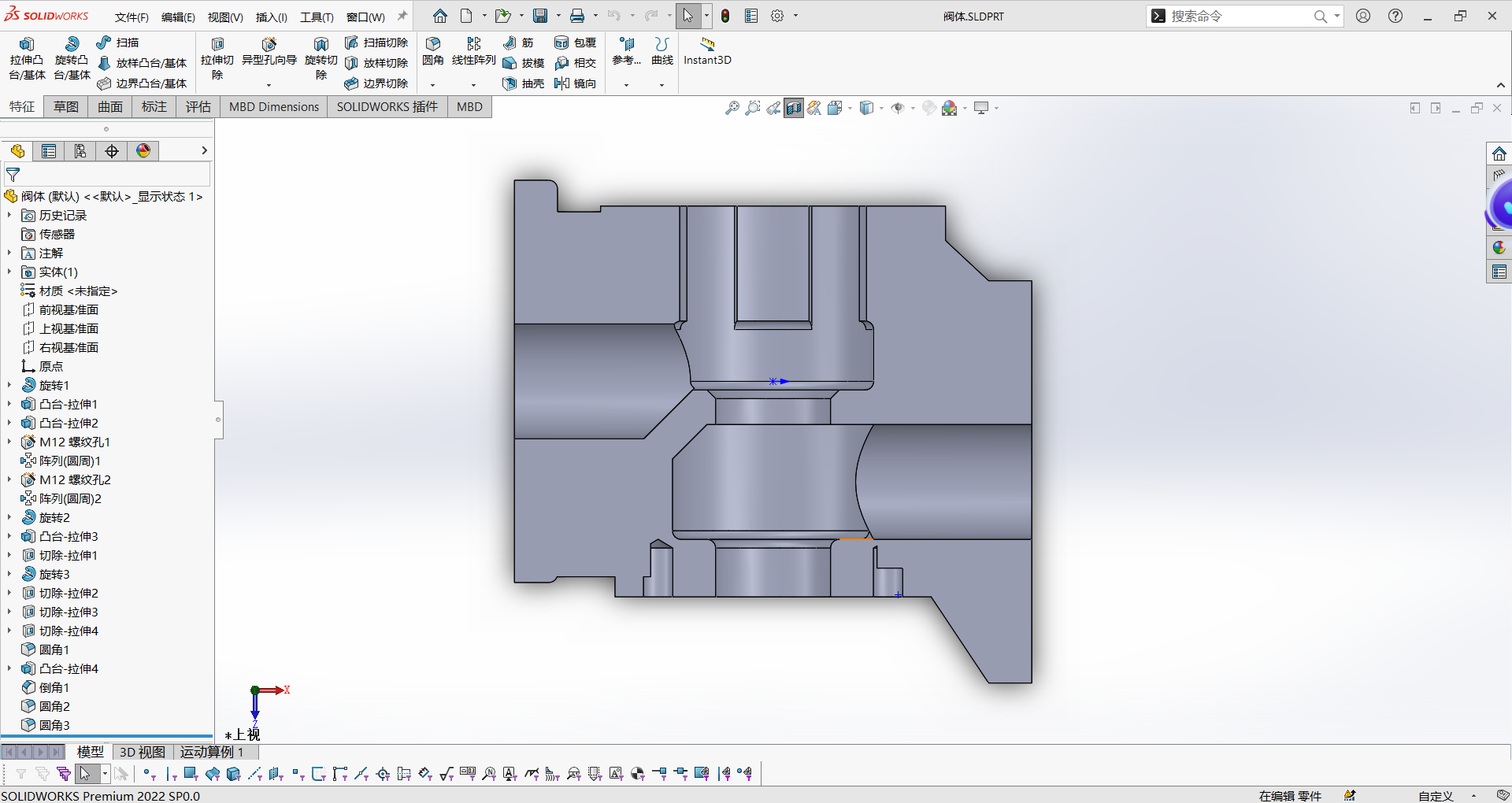

（剖视图：

三、一些问题

主体零件的难度主要在中间部分圆筒的直径的寻找、两边大轮子孔的切除以及四个肋板的建立。

第一个问题就看个人识图能力，反正图中不会有废尺寸，好好找就行，现在我还不能求快，至少要求准吧。

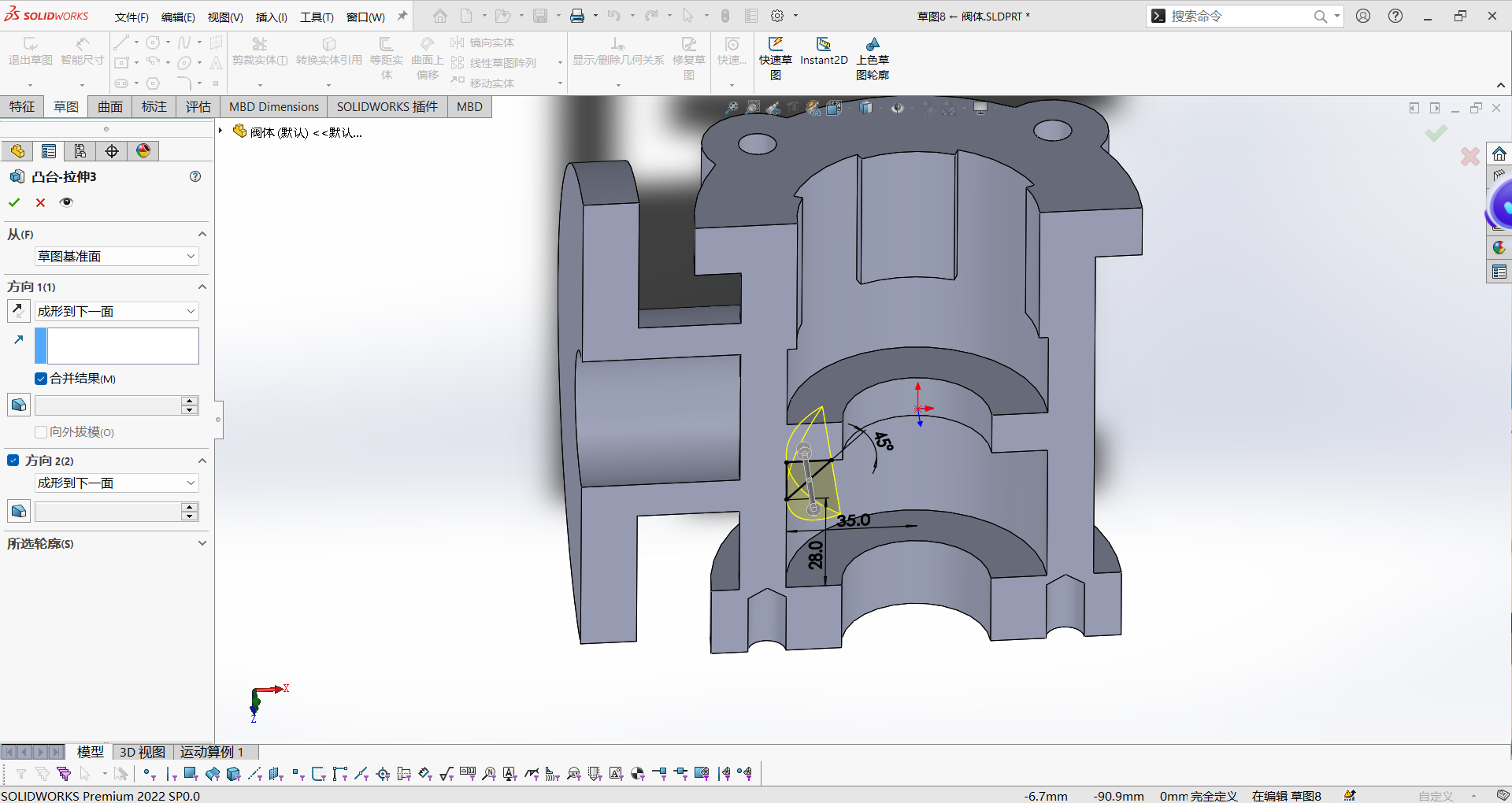

第二个问题我是先建好那个斜板

（看图纸应该是斜板，这里不能在第一步旋转里绘图。在拉伸时可以选成形到下一面）

接下来就拉伸切除啦，到指定面指定距离，指定面选斜板的斜面就行。

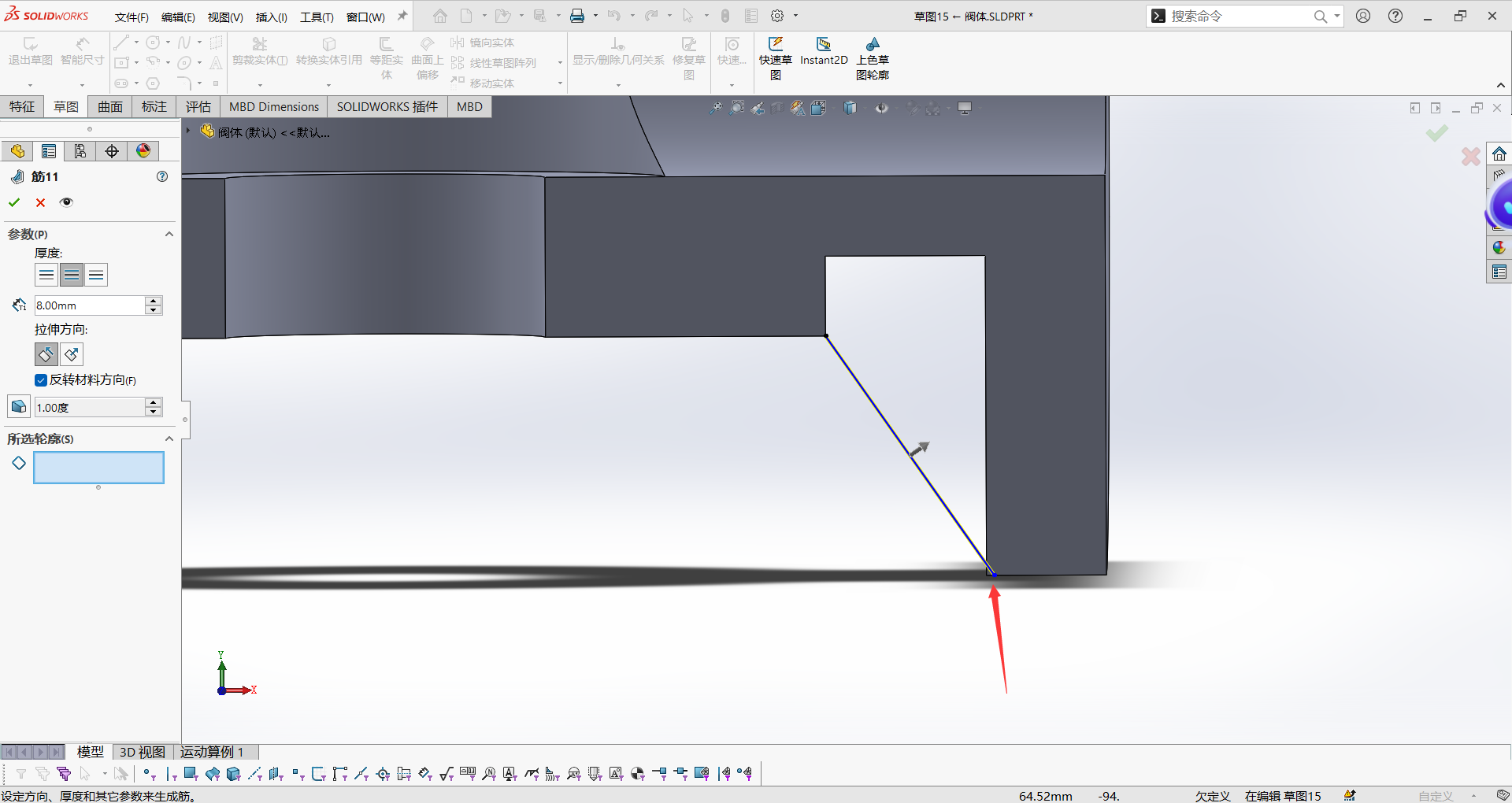

第三个问题就是要变通一点，做肋板有两种方法，一是用筋命令，而是拉伸。最好还是用前者。就画一条线，注意碰到圆形边角的稍微偏一点，完全正会报错（在这里浪费好多时间，甚至尝试过拉伸，呜呜），然后设置一下参数就可以了。

四、总结

1. 读图要多练（熟悉基础知识，比如螺杆图纸里那些叉叉代表平面）

2. 草图绘制要多练

3. 选择合适的命令，方便快捷还要准确

再见，明日再战。
