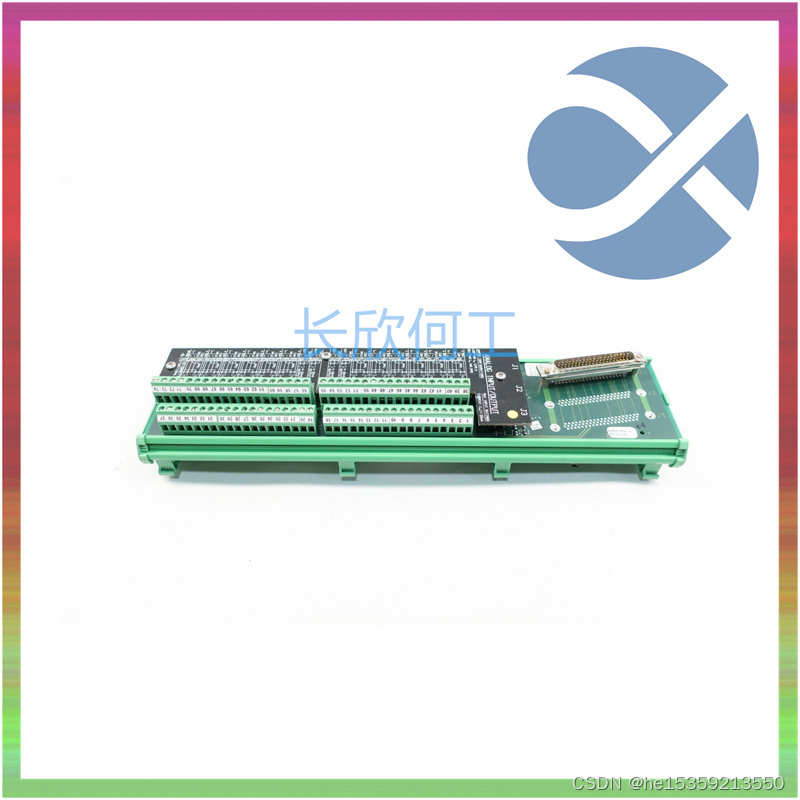

WOODWARD 5501-376 连接到端子28和29使用屏蔽线

执行器输出
执行器导线连接到端子20（+）和21（-）。使用屏蔽线
其中屏蔽连接到端子22。不要将屏蔽连接到
致动器或任何其他点。屏蔽必须在至的整个距离上具有连续性
致动器，并且必须与所有其他导电表面绝缘。提到
第1章“参考资料”表中列出的手册，以获取有关的附加信息
执行机构安装。
外部速度微调
跳线必须连接到端子23和24，除非有可选的遥控器
使用速度微调电位计。如果使用了速度微调电位计。
如工厂接线图（图1-2）所示，使用屏蔽线进行连接。
将护罩连接到端子22上。确保整个护罩具有连续性
到电位计的距离，并且屏蔽与所有其他屏蔽绝缘
导电表面。100Ω电位计将提供±5%的速度调节。
如果需要较少的调整，可以使用较小值的电位计

速度和相位匹配（SPM）同步器
将SPM同步器（可选设备）导线连接到端子25（+）
和26（–）。使用屏蔽线，并将屏蔽连接到端子27。确保
屏蔽在到SPM同步器的整个距离上具有连续性，但不具有
将护罩连接到同步器上。防护罩必须与所有
其他导电表面。
速度传感器
将速度传感装置（如磁性拾取器）连接到端子28和
29使用屏蔽线。将护罩连接到端子27上。确保屏蔽
在到速度传感器的整个距离上具有连续性，并且护罩
与所有其他导电表面绝缘。
