网络实验实操1-静态路由&直连路由

实验环境

ENSP：华为提供免费的网络防真平台

实验目的

学习静态路由和直连路由：了解如何通过路由原理及通过路由表完成分组报文路由

操作过程

拓扑

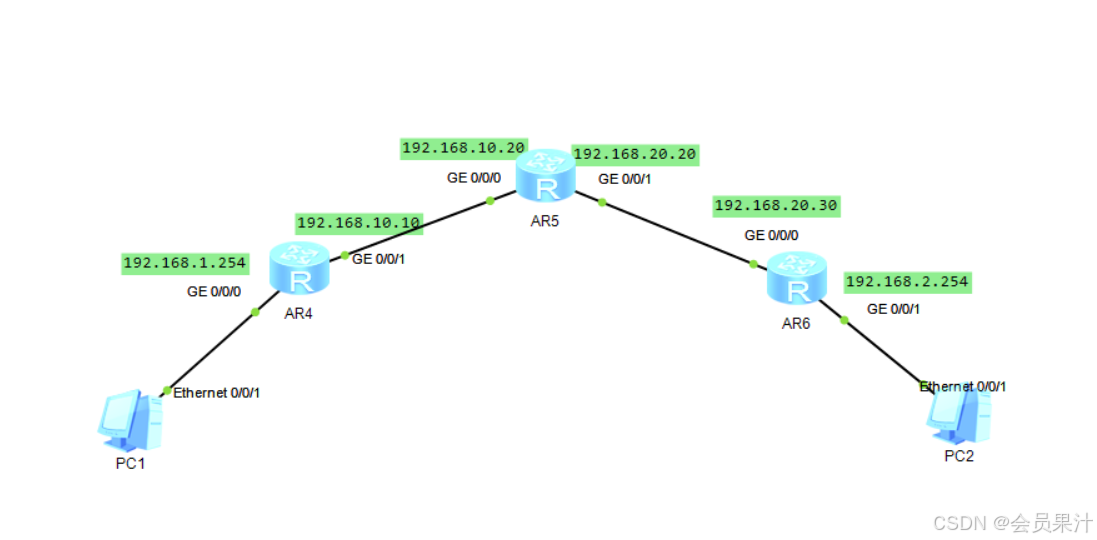

选择有千兆口的路由器AR1220和PC搭建环境，如下图所示。

拓扑完成后，启动PC和路由器。

配置路由

步骤：

1. PC配置IP地址和网关
2. 配置路由器静态路由
3. ping测试

关键部分为路由配置：

R4：

interface GigabitEthernet0/0/0
 ip address 192.168.1.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.10.10 255.255.255.0
#
interface NULL0
#
ip route-static 0.0.0.0 0.0.0.0 192.168.10.20

R5：

interface GigabitEthernet0/0/0
 ip address 192.168.10.20 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.20.20 255.255.255.0
#
interface NULL0
#
ip route-static 192.168.1.0 255.255.255.0 192.168.10.10
ip route-static 192.168.2.0 255.255.255.0 192.168.20.30

R6:

#
interface GigabitEthernet0/0/0
 ip address 192.168.20.30 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.2.254 255.255.255.0
#
interface NULL0
#
ip route-static 0.0.0.0 0.0.0.0 192.168.20.20

经过上述配置两个PC之间就可以互通，ping测试成功。

原理分析

[R2]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 12       Routes : 12

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Static  60   0          RD   192.168.10.10   GigabitEthernet
0/0/0
    192.168.2.0/24  Static  60   0          RD   192.168.20.30   GigabitEthernet
0/0/1
   192.168.10.0/24  Direct  0    0           D   192.168.10.20   GigabitEthernet
0/0/0
  192.168.10.20/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
 192.168.10.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
   192.168.20.0/24  Direct  0    0           D   192.168.20.20   GigabitEthernet
0/0/1
  192.168.20.20/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
 192.168.20.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

直连路由

路由可以感知到接口直连的网络，添加到路由表中。即路由协议为Direct的一列。

静态路由

管理者通过命令手动设置。可参见路由表，指定目的网络和下一跳IP或接口。

路由原理

路由在IP网络中即IP报文处理和转发——解析IP头并进行相应处理，具体查看相关网络书籍。
在每一个路由器中解析到三层头，修改二层帧头（主要是MAC地址）。根据路由表发送到下一个路由器或目的主机。因此，路由过程是逐跳的。

网络通信

ping命令基于ICMP协议。

ping过程为1.发送ICMP报文后，2.目的主机或路由器回送可达或不可达的错误信息。3.显示ping结果
因此，路由是双向的，在R5上设置了到192.168.1.x和192.168.2.x的静态路由。

总结

根据以上原理，路由表的结果大致已清楚。通过这次实验，了解了静态路由和直连路由，对于以后的网络实验打下了基础。
如有不足之处，请联系笔者补充和修改，谢谢！
