西门子S7-300启停

西门子S7-300启停

学习西门子S7-300启停的目的是为了掌握该自动化系统的基本操作和原理，以便能够正确地进行设备的启动和停止控制。通过学习，可以深入了解S7-300的硬件结构和软件编程，掌握PLC（可编程逻辑控制器）的使用方法，以及了解自动化控制系统中启动和停止过程中的安全控制措施和操作规程。这样，可以有效地提高生产线的效率和安全性，减少人为错误和事故的发生，实现自动化生产的目标。

西门子S7-300是一种常见的工业自动化控制器，用于控制和监测各种工业设备和过程。启停功能是其常见的应用之一，用于控制电机的启动和停止。
西门子S7-300是一款工业自动化控制系统，可以用于控制机械、设备等各种工业过程。在启停实际中，可以通过编程和配置来实现对设备的启动和停止控制。

首先，需要编写一个控制程序，也就是PLC程序。这个程序定义了设备启动和停止的逻辑条件和执行动作。可以通过编程软件如Siemens Step 7进行编写和调试。

然后，需要配置PLC的输入输出模块和连接设备。输入模块用于接收传感器信号，判断设备是否可以启动，输出模块则用于控制执行设备的启停动作。

在实际启停操作中，可以通过触摸屏、按钮或者远程控制等方式向PLC发送指令。PLC通过输入模块读取信号，根据编写的控制程序逻辑判断是否满足启动条件。如果满足条件，PLC通过输出模块控制执行设备的启动动作，启动设备运行。反之，如果不满足条件，PLC会停止设备运行。

总之，通过编程和配置PLC，可以灵活、可靠地实现对设备的启停控制。西门子S7-300作为一款成熟稳定的工业自动化控制系统，广泛应用于各种工业领域。

在S7-300中，启停功能通常通过控制输出模块和相应的逻辑程序实现。下面是一个简单的启停逻辑的实现步骤：

1. 确定控制输出模块的输出点位，并将其连接到电机的启动继电器和停止继电器上。
2. 编写相应的逻辑程序，通常使用LAD或FBD编程语言。逻辑程序应该包括一个主函数块，用于主循环和其他子函数块用于具体的启停逻辑。
3. 在主函数块中，使用一个输入模块读取启停按钮的状态，并将其存储到一个变量中。
4. 在子函数块中，使用一个输出模块将变量的值输出到相应的控制输出点位上，以控制电机的启动和停止。
5. 在主函数块中，使用一个定时器块来实现启停按钮的延时功能，以避免意外的启动或停止。
6. 在逻辑程序中添加其他必要的检测和保护功能，例如过载保护、短路保护等。

需要注意的是，以上步骤只是一个简单的示例，实际的启停逻辑可能会更加复杂，具体的实现方式取决于具体的应用需求和系统配置。建议参考西门子S7-300的产品手册和编程指南以获得更详细的信息和指导。

1.安装Vmware workstaion和Kali linux等软件，配置虚拟环境

2.kali中安装工控漏洞利用框架 ISF

（1）在kali终端中使用命令：

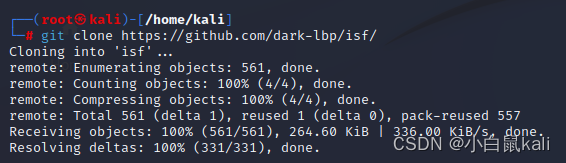

git clone https://github.com/dark-lbp/isf/

（2）输入cd isf

（4）这时有可能会报错：缺少nmap模块，方法：

A.克隆下载nmap模块的包
git clone https://github.com/johanlundberg/python-nmap

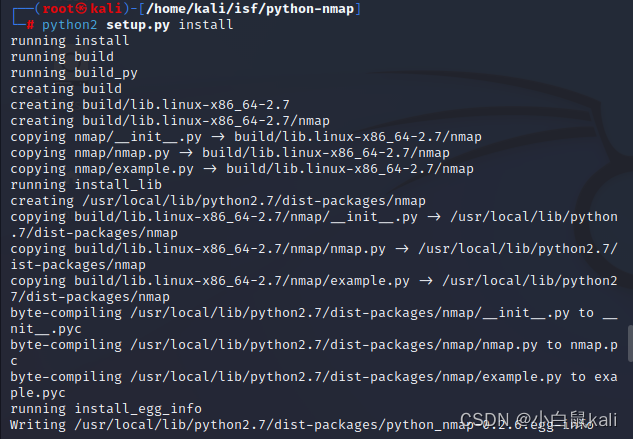

B.进入文件夹使用命令python2 setup.py install

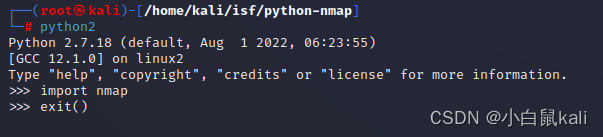

C.进入python2中import nmap发现没有报错了,使用exit()退出

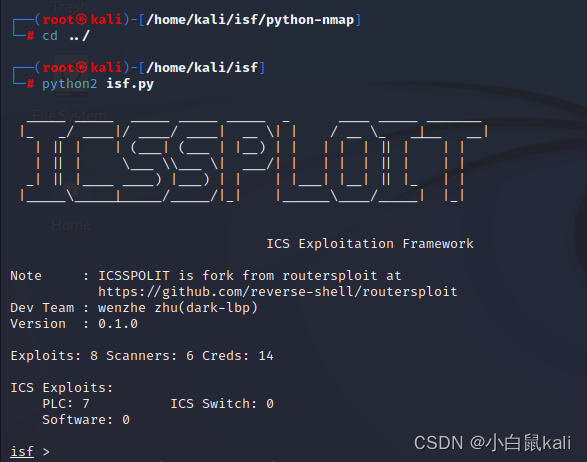

D.继续执行 python2 isf.py命令进行安装

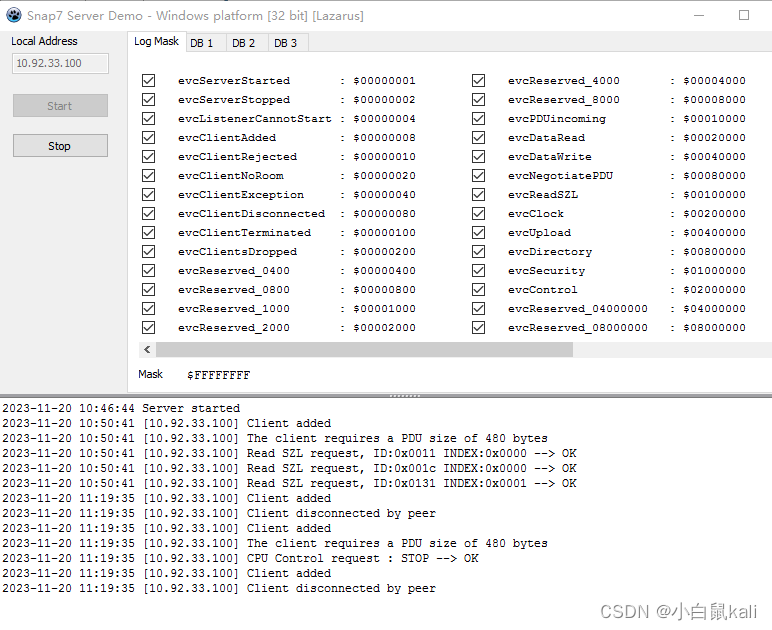

3.使用snap7模拟PLC设备,解压压缩包，打开 \rich-demos\x86_64-win64\bin路径

(1).用ipconfig查看本机ip，也即物理机IP，填写到serverdemo.exe中

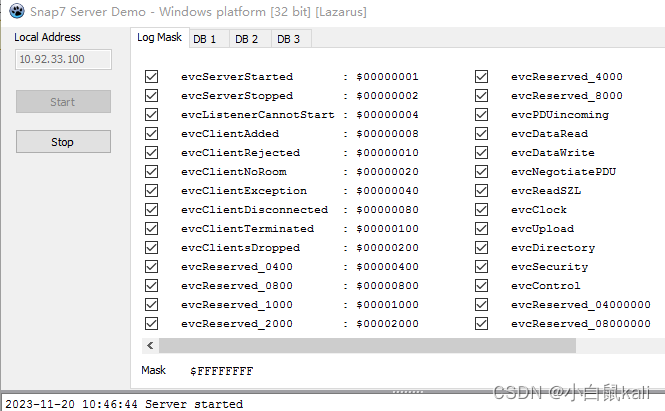

(2)在serverdemo.exe界面先点击start启动server

(3)可以查看到serverdemo.exe下面日志就显示serverstarted

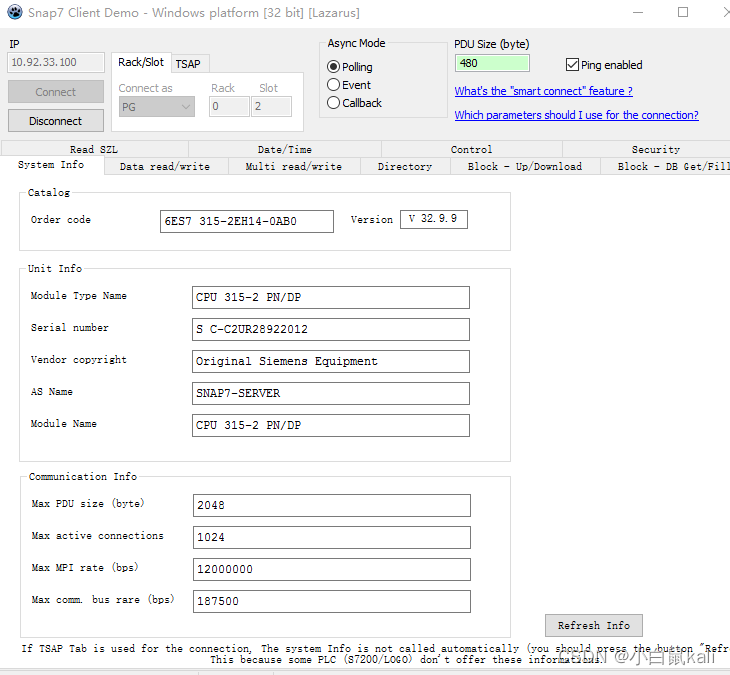

(4)clientdemo.exe界面上填写上物理机ip

(5)clientdemo.exe界面上点击connect连接

(6)这时继续查看server的日志，显示client已经added（serverdemo.exe）

4.打开ISF后，输入：

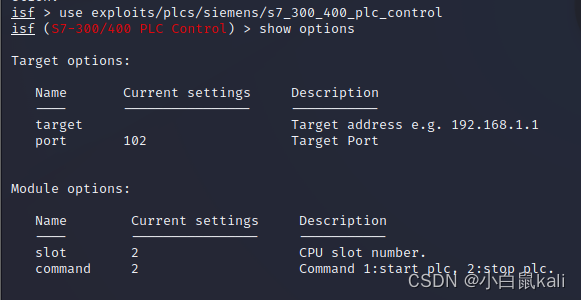

use exploits/plcs/siemens/s7_300_400_plc_control

5.show options;set target 物理机IP

6.run

这里显示 stop plc ,同时查看模拟器中的输出,可以发现已经停止

西门子S7-300是一种功能强大的工业自动化控制器，可以实现各种应用，包括启停功能。下面是西门子S7-300启停功能的总结：

1. 硬件设置：连接控制输出模块的输出点位到电机的启动继电器和停止继电器上。

2. 编程语言：使用LAD（ladder diagram）或FBD（function block diagram）等编程语言编写逻辑程序。

3. 主函数块：在主函数块中读取启停按钮的状态，并将其存储到一个变量中。

4. 子函数块：在子函数块中，使用输出模块将变量的值输出到相应的控制输出点位，以控制电机的启动和停止。

5. 延时功能：使用定时器块实现启停按钮的延时功能，以避免意外的启动或停止。

6. 保护功能：添加其他必要的检测和保护功能，如过载保护、短路保护等。

需要注意的是，以上总结提供了一个基本的框架，但实际的实现可能因应用需求和系统配置而有所差异。建议参考西门子S7-300的产品手册和编程指南以获取更详细的信息和指导。同时，熟悉相关的安全标准和规范，并确保正确设置和操作设备。
