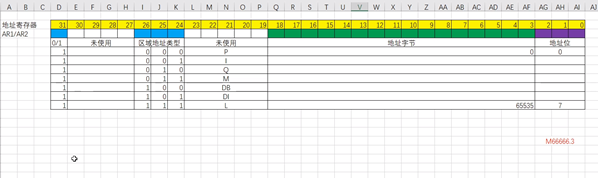

复习一下STL的指针和AR寄存器:
L P#M2.3
LAR1 //将LAR1的地址指向M2.3
L W [ AR1 , P#0.5 ] //M2.3偏置0.5,变成M3,长度是一个字Word,即读取MW3
T "STL测试".arrInt[11]
OPN "STL测试" //指向DB块5 "STL测试"
L P#DBX2.0 //指向DB5.DBX2.0位,即arrInt[1], 2.0为偏移量
LAR1 //将AR1指向DB1.DBX0.0位
L W [ AR1 , P#0.0 ] // 将DB1.DBW0写入AR1
T "STL测试".arrInt[14]
OPN "STL测试" //指向DB块5
L P#DBX6.0 //指向DB1.DBX6.0位,即arrInt[3]
LAR1 //将AR1指向DB1.DBX0.0位
L W [ AR1 , P#0.0 ] // 将DB1.DBW0写入AR1
T "STL测试".arrInt[15]
L "STL测试".arrInt[14] //如果是2
L "STL测试".arrInt[15] //如果是3
+I
T "STL测试".arrInt[16] //5

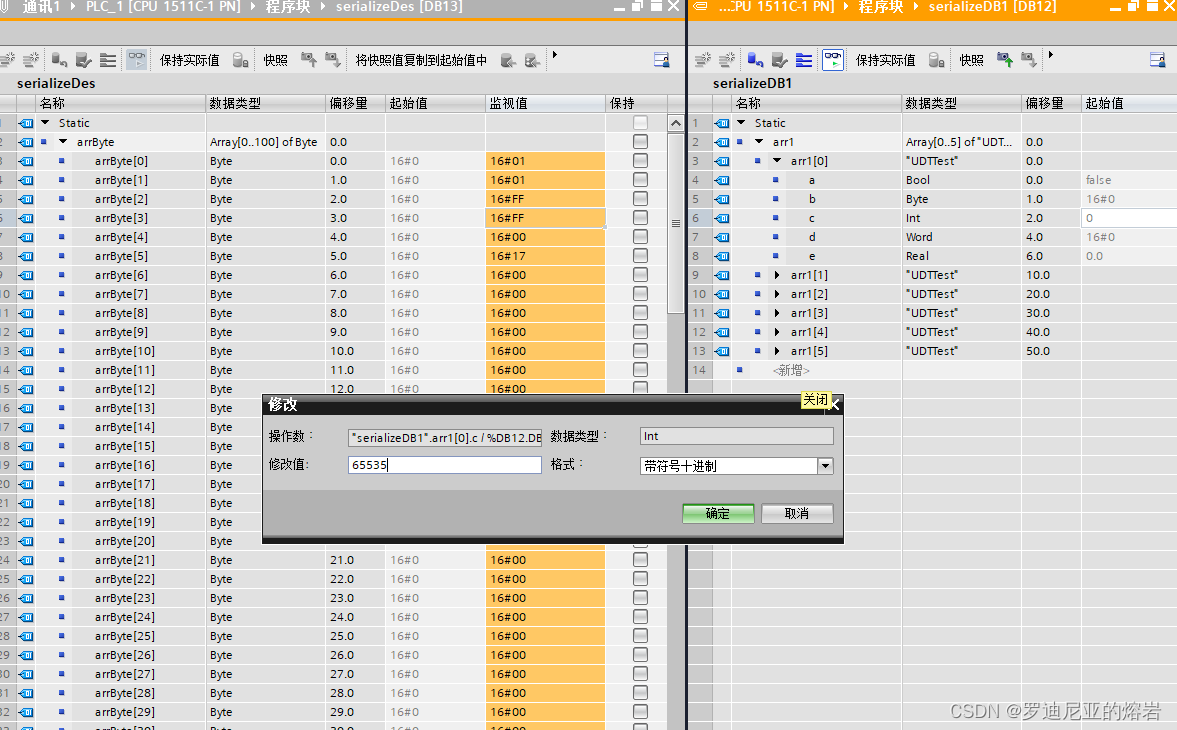

序列化可以使任意的UDT, struct 变为byte数组
ANY指针:
P#DB13.DBX0.0 BYTE 2
P#DB13.DBX0.0空格WORD空格2
起始地址, 数据长度
博途的整数是指字节的序号

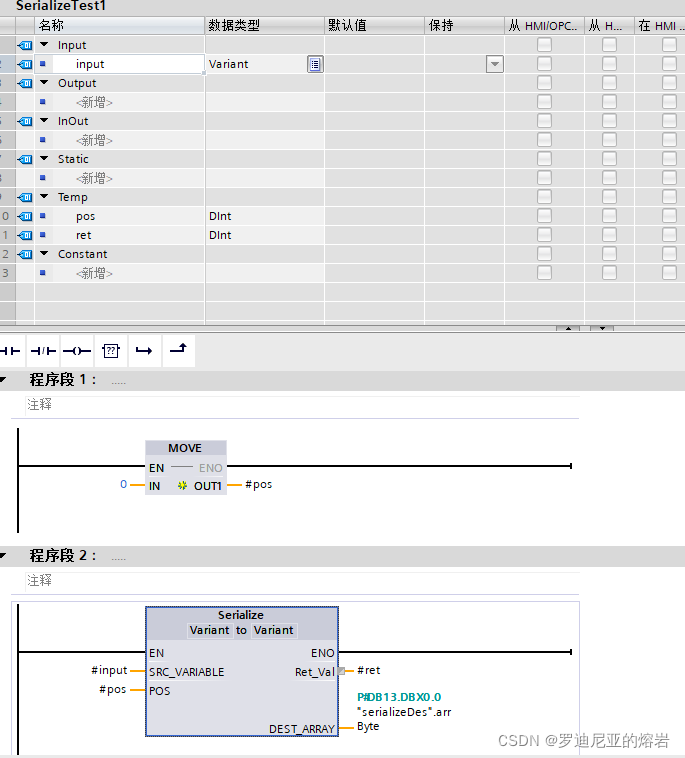

#pos := 0;
#Tag_RetVal := Serialize(SRC_VARIABLE := #Input_1, DEST_ARRAY => "serializeDes".arrByte, POS := #pos);
PLC 数据类型 HMI 数据类型 取值范围
Bool Bool 0 (FALSE),1 (TRUE)
SInt SInt -128 … +127 8位
Int Int -32768 … +32767 16位
DInt DInt −2147483648 … +2147483647 32位
LInt LReal -4,503,599,627,370,495…+4,503,599,627,370,495
USInt USInt 0 … 255 8位
UInt UInt 0 … 65535 16位
UDInt UDInt 0 … 4294967295 32位
ULInt LReal 0 … 4,503,599,627,370,495 32位
Real Real ±1.17549E-38 至 ±-3.40282E+38 和 0.0
LReal LReal ±1.79769313486231E+308 至 ±2.22507385850720E-308 和 0.0

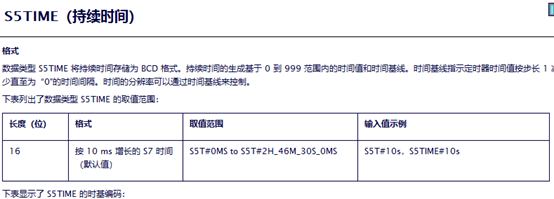

S5Time UDInt 0 … 9990000

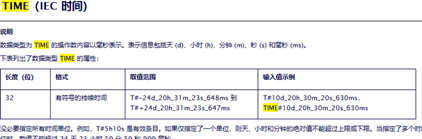

Time DInt −2147483648 … +2147483647
LTime DInt −2147483648 … +2147483647
Date DateTime/UInt 0 … 65535
Time_of_Day, TOD DateTime/UDInt 0 … 86399999
LTime_of_Day, LTOD DateTime/UDInt 0 … 86399999
Date_And_Time, DT DateTime -
LDT DateTime -
DTL DateTime -
String String -
WString WString -
Char USInt 0 … 255 8位
WChar WString -
Byte USInt 0 … 255 8位
Word UInt 0 … 65535 16位
DWord UDInt 0 … 4294967295
Timer UDInt 0 … 9990000
Counter UInt 0 … 999
PLCUDT PLCUDT
参数
声明
数据类型
存储区
说明
AREA
Input
BYTE
I、Q、M、D
可以选择以下区域:
16#81:Input
16#82:Output
16#83:位存储区
16#84:DB
16#1:I/O 输入
DBNUMBER
Input
DINT、DB_ANY
I、Q、M、D
如果 AREA = DB,则为数据块数量,否则为“0”
BYTEOFFSET
Input
DINT
I、Q、M、D
待读取的地址
仅使用 16 个最低有效位。
RET_VAL
Output
位字符串
I、Q、M、D
指令的结果
是状态字的第1位。状态字(16 位):
0位—FC反 首先检查的位,位无法在用户程序中用L STW指令
进行描述和计算,由于其未在程序运行时更新
1位—RLO 先前的逻辑运算结果
2位—STA 状态,位无法在用户程序中用L STW指令进行计
算,由于其未在程序运行时更新
3位—OR 或,位无法在用户程序中用L STW指令进行计算,
由于其未在程序运行时更新
4位—OS 存储上溢
5位—OV 溢出
6位—CC0 条件代码
7位—CC1 条件代码
8位—BR 二进制结果
9—15位 未分配
你所使用的DB块中的数据是全局变量,即使你的条件从TRUE变成FALSE,“DB1”.结果1依然会保持住,因为没有被复位,除非你程序中添加:else “DB1”.结果1:=0;
而你在FB中定义的#条件2和#结果2是形式参数,是局部变量,只能在这个FB中使用,当#条件2复位时,#结果2无法保持自己的状态,除非换成全局变量或STATIC类型的变量
