快速了解下无线充电技术

目录

1.什么叫无线供电(充电)？

2.无线充电的优点

3.无线充电方式

---

1.什么叫无线供电(充电)？

        相信有不少人知道无线充电。无线充电是不通过连接器、金属接点等作为媒介，传输功率的技术。被称为非接触充电、非接触功率传输、无线供电等。无线供电技术在充电时不需要电源线，因此有望提高设备连接的安全性、防水性、防尘性，同时具有标准规格，一个供电装置能用于各种终端，有望得到极大的普及。

2.无线充电的优点

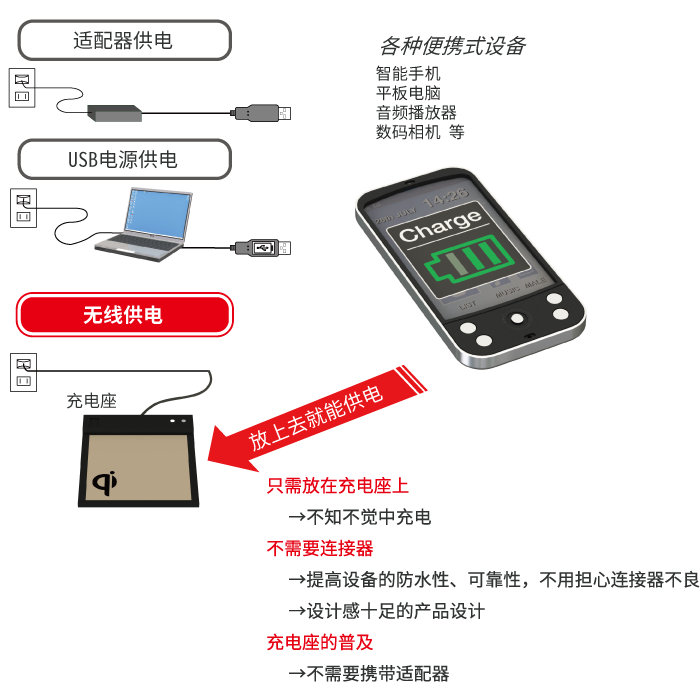

        向便携式设备充电时，以往普遍的方法，是用适配器以有线方式充电。还有用USB充电的方式。这些都是通过连接器，经电缆供电。而无线供电，只需放在充电座上就可以充电。因为不需要连接器，所以能提高设备的防水性、可靠性，没有连接器不良的情况发生。另外，还能制造出设计感十足的产品。如果这个充电座得到普及，那么能在外出地点对各种设备进行充电，不需要携带适配器、电缆等。

3.无线充电方式

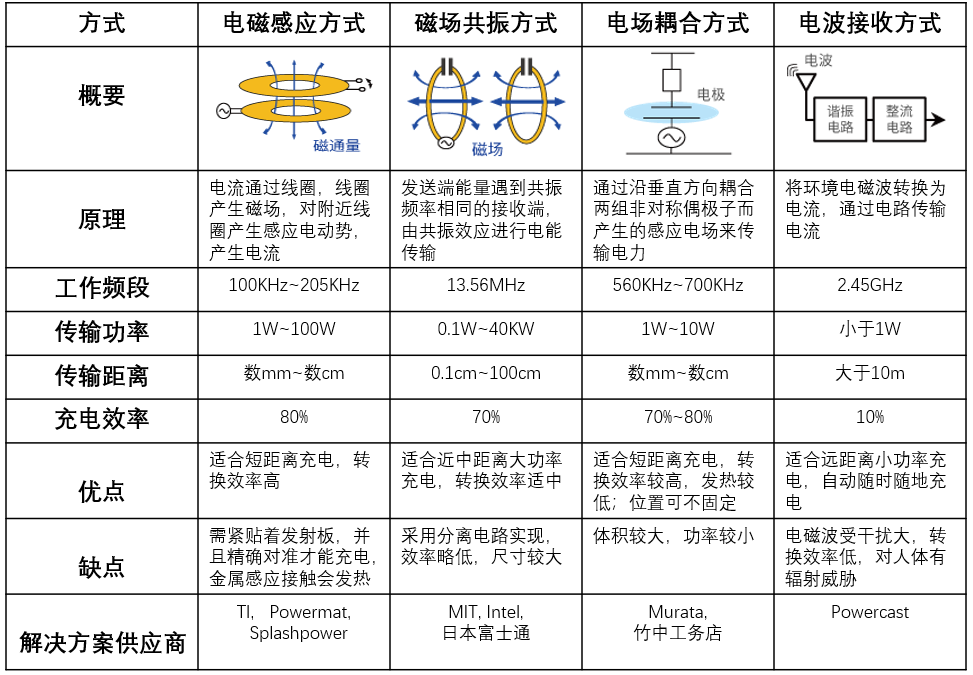

        无线充电有多种方式，下表为代表性的方式：

■电磁感应方式
        利用送电侧与受电侧间产生的感应磁通量来传输功率，是普遍的无线供电方式，电路结构简单，小型且成本低。
        另外高效率也是其优点。
        传输距离短，容易受位置偏离的影响是其缺点。

■磁场共振方式
        使送电侧与受电侧的谐振器与磁场共振，从而传输功率的方式。
        适用于长距离传输，作为EV（电动汽车）的充电用途正在推进开发。
        其中效率的提高成为了课题。

■电场耦合方式
        送电侧与受电侧分别连接电极，使形成电容器，通过高频传输功率及在对面侧电极也有电流流过的现象（谐波电流），从而传输功率的方式。
        虽然与电磁感应方式同为短距离传输，但不易受到位置偏离的影响，且供电部发热少，这是其优点。
        产生高电压的变压器厚度变大是其缺点。

■电波接收方式
        在送电侧将电流转换为电磁波，而受电侧的天线接收该电磁波，在整流电路中将其转换为直流电流，是利用电磁场进行供电的方式。具有数米的长距离传输，但效率低是其缺点。

---
