Air8101技术揭秘：如何用Air8101模组实现千兆级以太网性能？

低成本与高性能能否兼得？Air8101给出了完美答案！这个开源模块采用高性能以太网控制器，配合优化的软件算法，实现了接近千兆的传输速率！无论是视频流传输还是工业数据采集，都能游刃有余。用最少的成本创造最大的价值！

最新开发资料详见：

www.air8101.cn

一、主要硬件准备

1.1 主要硬件

Air8101开发板套件；

支持数据传输的USB数据线；

Win10及其以上PC电脑。

1.2 接线示意

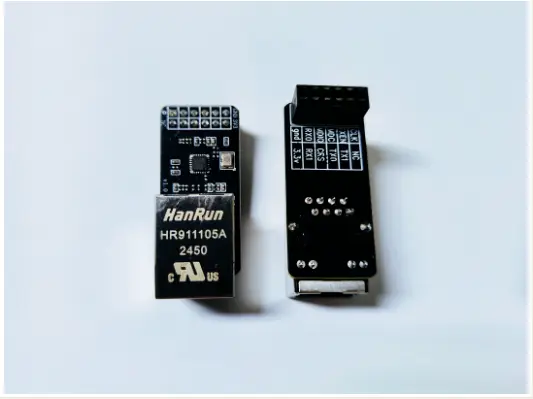

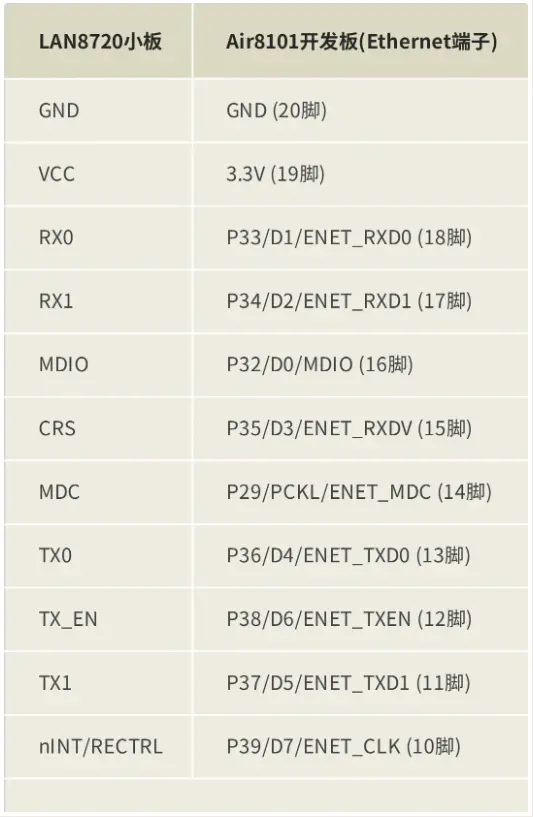

配套以太网小板，可以直插到Air8101开发板上，对应端口如下图示：

需要注意的是：

因前期B10版本的开发板设计原因，测试以太网功能时，需要把SNeT的3.3V单独接到板子右侧SWD的3.3V。

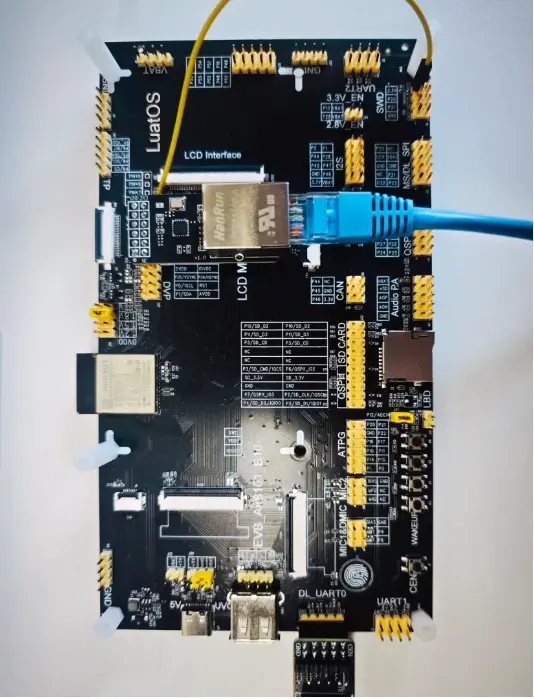

实物连线如下图示：

二、最新源码及实操教程

Air8101应用示例持续更新中，当前以太网示例demo及实操教程，将教你使用LuatOS开发，实现Air8101通过以太网小板LAN8720连接网络。

最新源码及实操教程详见：

https://docs.openluat.com/air8101/luatos/app/driver/eth/

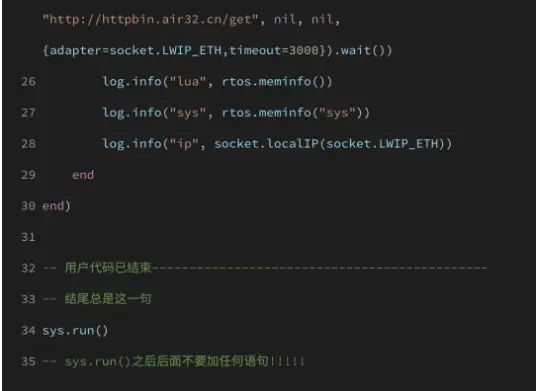

1）示例代码：

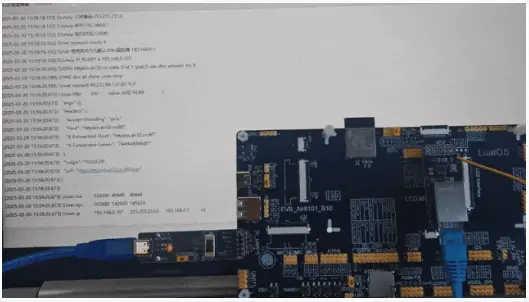

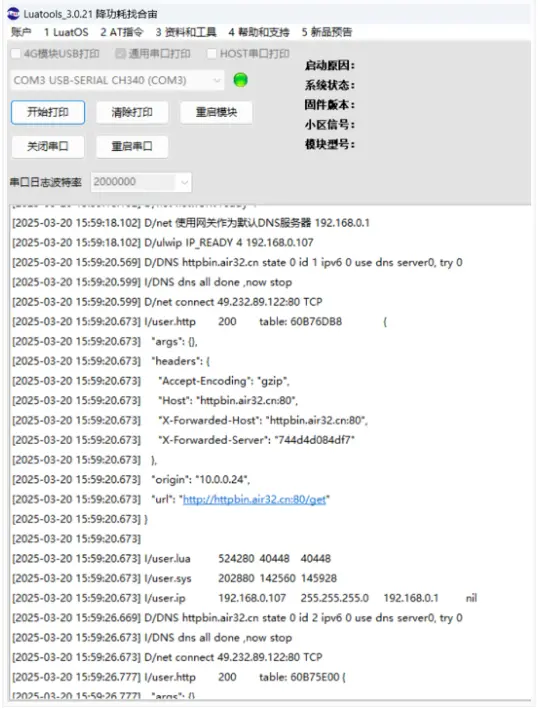

2）运行示意：

三、核心脚本代码详解

netdrv接口提供了一系列函数，用于实现相关网络配置与管理功能。

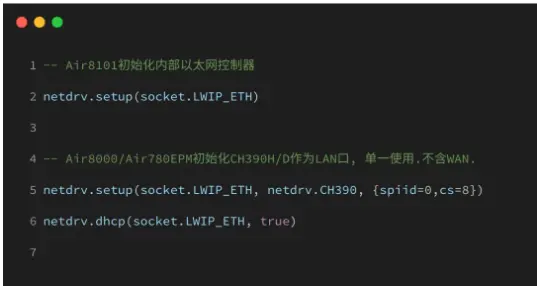

3.1 初始化指定netdrv设备

netdrv.setup(id, tp, opts)

1）参数：

id：int型（网络适配器编号，例如socket.LWIP_ETH）；

tp：int型（实现方式，如果是设备自带的硬件，那就不需要传，外挂设备需要传，当前支持CH390H/D）；

opts：int型（外挂方式，需要额外的参数，参考示例）。

2）返回值：

返回值类型：boolean；

说明：初始化成功与否。

3）例子：

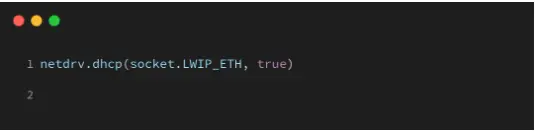

3.2 开启或关闭DHCP

netdrv.dhcp(id, enable)

1）参数：

id：int型（网络适配器编号，例如socket.LWIP_ETH）；

enable：boolean型（开启或者关闭）。

2）返回值：

返回值类型：boolean；

说明：成功与否。

3）例子：

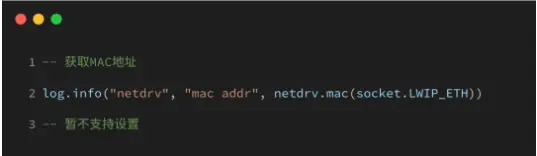

3.3 设置或获取设备MAC

netdrv.mac(id, new_mac, raw_string)。

1）参数：

id：int型（网络适配器编号，例如socket.LWIP_ETH）；

new_mac：string型（新的MAC地址，可选，必须是6个字节）；

raw_string：boolean型（是否返回6字节原始数据，默认是否，返回HEX字符串）。

2）返回值：

返回值类型：boolean；

说明：成功与否。

3）例子：

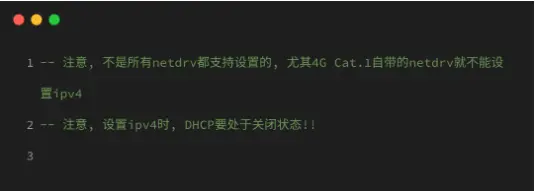

3.4 设置或读取ipv4地址

netdrv.ipv4(id, addr, mark, gw)

1）参数：

id：int型（网络适配器编号，例如socket.LWIP_ETH）；

addr：string型（ipv4地址，如果是读取就不需要传）；

mark：string型（掩码）；

gw：string型（网关）。

2）返回值：

addr：string型（ipv4地址）；

mark：string型（掩码）；

gw：string型（网关）。

3）例子：

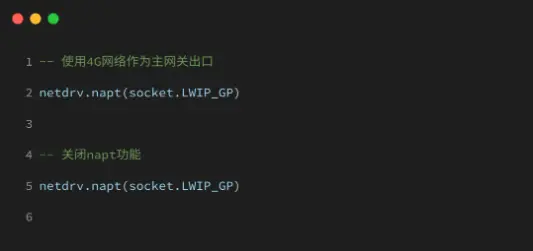

3.5 开启或关闭NAPT

netdrv.napt(id)

1）参数：

id：int型（网关适配器的id）。

2）返回值：

返回值类型：bool；

说明：合法值就返回true，否则返回nil。

3）例子：

3.6  获取netdrv的物理连接状态

netdrv.link(id)

1）参数：

id：int型（netdrv的id，例如socket.LWIP_ETH）。

2）返回值：

返回值类型：bool；

说明：已连接返回true，否则返回false；如果id对应的netdrv不存在，返回nil。

3）例子：

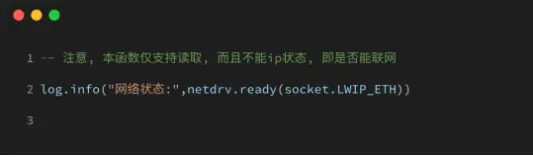

3.7 获取netdrv的网络状态

netdrv.ready(id)

1）参数：

id：int型（netdrv的id，例如socket.LWIP_ETH）；

2）返回值：

返回值类型：bool；

说明：已连接返回true，否则返回false；如果id对应的netdrv不存在，返回nil。

3）例子：

今天的内容就分享到这里了~
