前言

这是一个智能厨房安全监控系统，通过一系列硬件设备和APP端口的配合工作，实现了对厨房环境的实时监控和管理。硬件端包括ESP8266-01s用于联网、STM32F103C8T6作为中控处理器、DS18B20温湿度传感器、HC-SR501人体红外传感器、LED照明灯、0.96OLED显示器、火焰传感器、水泵、MQ-4有害气体传感器、风扇、蜂鸣器和LED报警器、继电器模拟天然气阀门以及按键等。这些设备能够监测温度、人体存在、火焰、有害气体浓度，并在检测到异常时自动进行照明、模拟灭火、关闭天然气阀门等操作，同时通过APP端可以远程查看数据、设置报警阈值、控制排风扇和天然气阀门，确保厨房安全。

这是一个智能厨房安全监控系统，通过一系列硬件设备和APP端口的配合工作，实现了对厨房环境的实时监控和管理。硬件端包括ESP8266-01s用于联网、STM32F103C8T6作为中控处理器、DS18B20温湿度传感器、HC-SR501人体红外传感器、LED照明灯、0.96OLED显示器、火焰传感器、水泵、MQ-4有害气体传感器、风扇、蜂鸣器和LED报警器、继电器模拟天然气阀门以及按键等。这些设备能够监测温度、人体存在、火焰、有害气体浓度，并在检测到异常时自动进行照明、模拟灭火、关闭天然气阀门等操作，同时通过APP端可以远程查看数据、设置报警阈值、控制排风扇和天然气阀门，确保厨房安全。

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

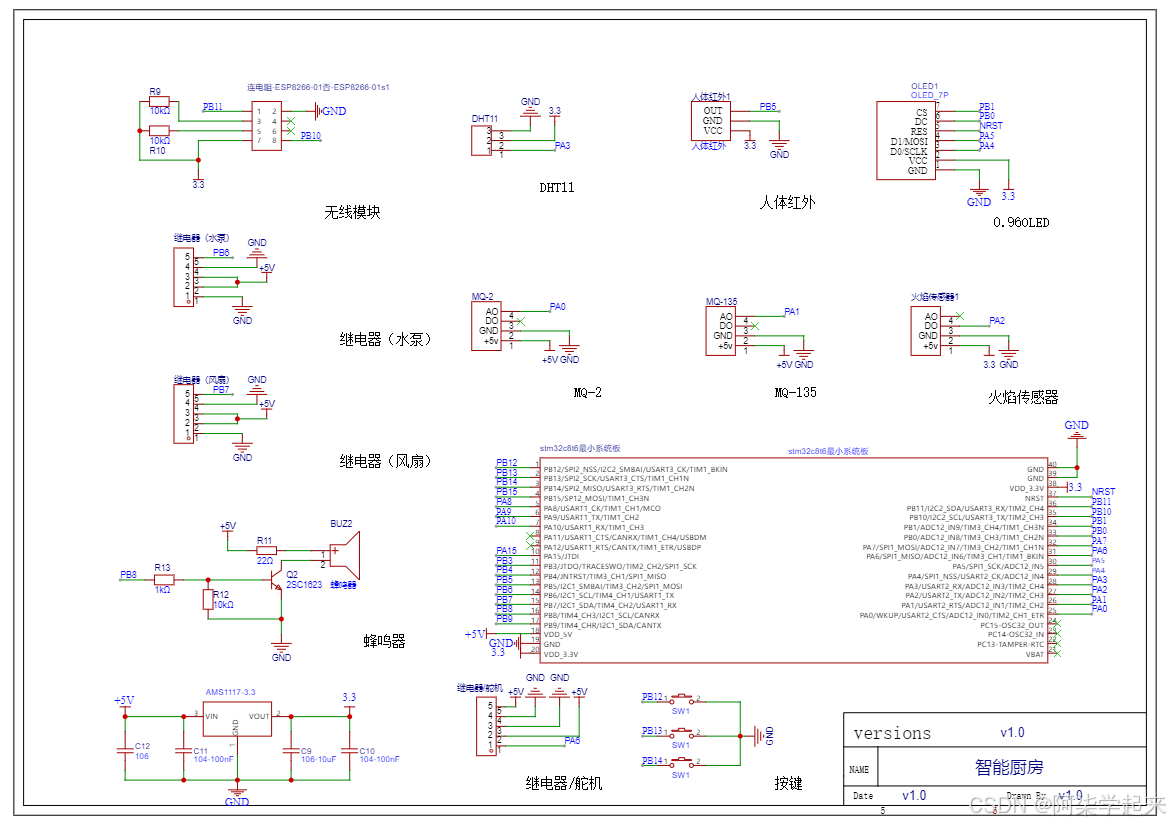

1 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）首先需要打开我们的WIFI热点让设备进行联网操作，看到显示数据界面，即可进行下一步功能测试

（2）硬件每隔3秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

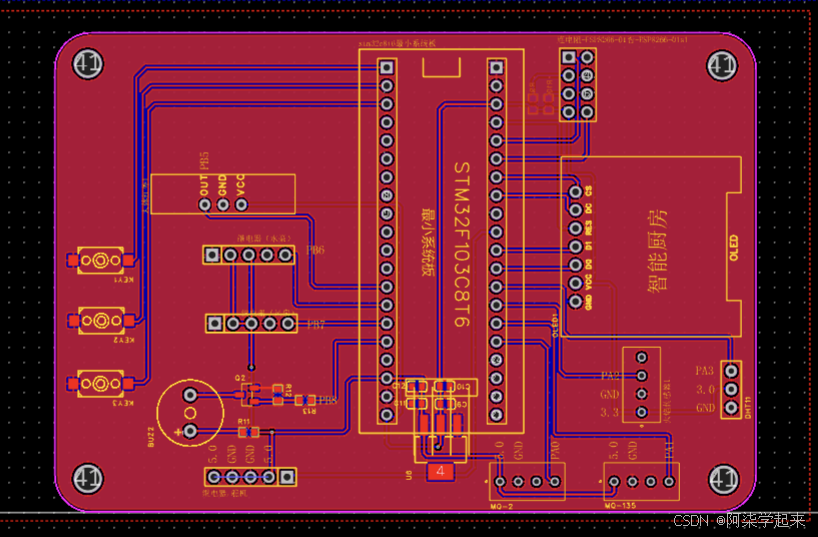

2 PCB效果

3 实物效果

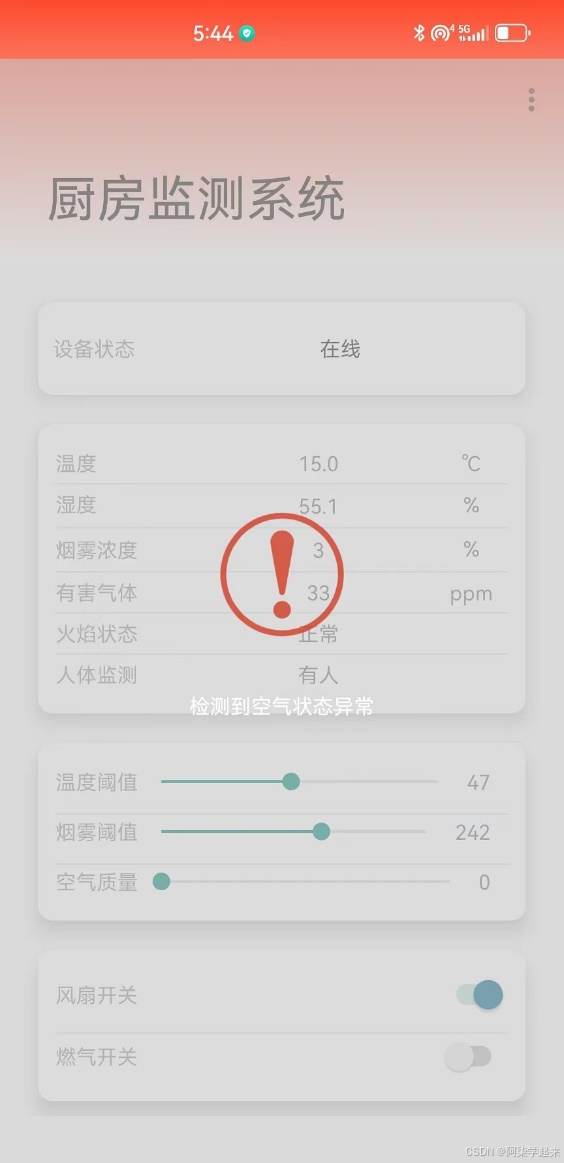

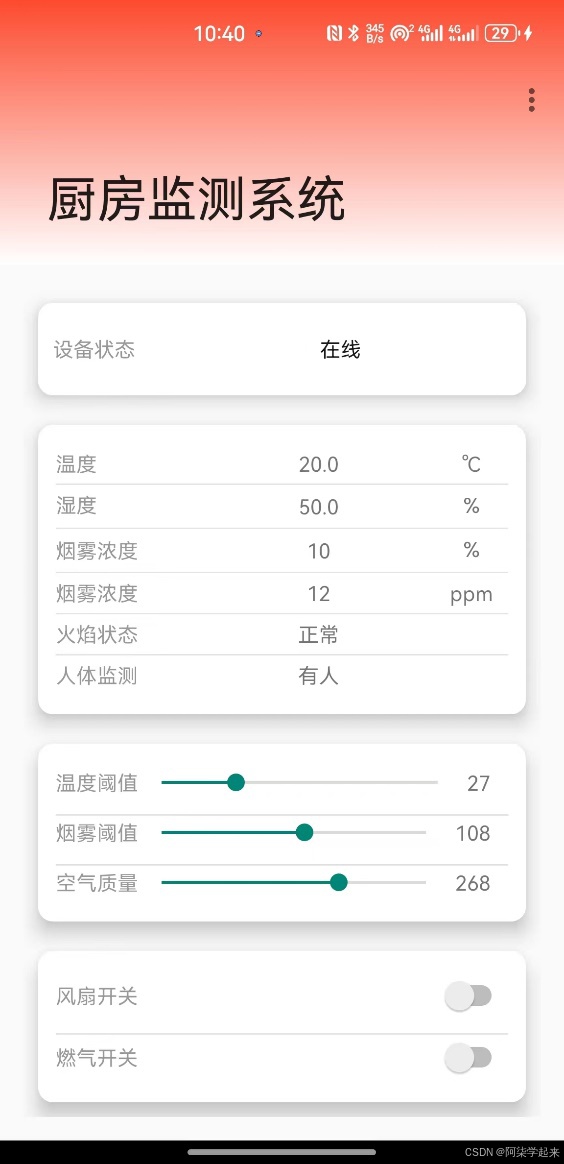

4 APP效果

5 功能概括

（1）硬件端

ESP8266-01s：使用wifi模块进行联网使用；
STM32F103C8T6：用于所有程序的中控和模块数据通信；
温湿度传感器（DHT11）：用于检测环境的温度和湿度；
人体红外传感器（HC-SR501）：用于检测厨房是否有人存在；
火焰传感器：用于检测厨房是否存在明火；
MQ-2：用于检测环境的烟雾浓度是否超过设置的阈值
MQ-135：用于检测环境的的有害气体浓度是否超过阈值；
风扇：检测到数据异常时自动开启通风（烟雾，有害，温度）；
蜂鸣器：用于异常数据的报警处理（火灾，烟雾，有害）；
水泵：当检测到明火之后可以自动开启水泵模拟灭火
继电器/舵机（模拟天然气阀门）：当检测到有（火灾，烟雾，有害）自动关闭天然气阀门，防止二次爆炸；
按键：可以按键控制排风扇，天气器阀门的开启和关闭；

（2）APP端

使用MQTT协议与设备进行信息交互；
可采集到底层设备数据并且展示到界面UI；
可以远程设置环境的烟雾浓度、有害气体浓度、温度阈值；
可以远程查看数据是否超标，界面会出现提示信息；
可以一键控制排风扇开启和关闭，可以远程控制天然气阀门状态；

（3）云平台使用（（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：智能厨房监测-WiFi.mp4

链接: https://pan.baidu.com/s/1nFXe5YJ5PCzLKompZAM9Mg?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 按键一可以直接开启和关闭风扇

（3）. 按键二可以直接开启和关闭阀门

（多看视频，视频中有完整功能演示）

2 下载程序

先根据原理图进行连线，连接好以后在做后面的操作

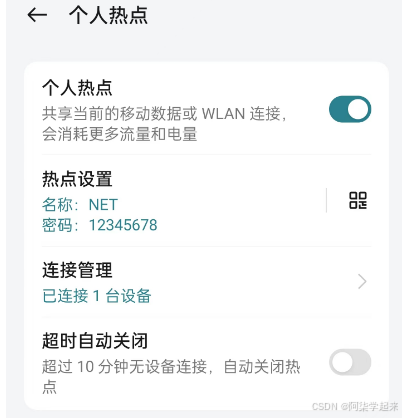

打开手机热点热点名字：NET密码：12345678
打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
