物联网毕设 -- 智能药箱（STM32+云+APP）

目录

一 连线图

1 原理图

2 PCB效果

3 实物效果

4 APP效果

5 功能概括

（1）硬件端

（2）APP端

（3）云平台使用（阿里云）（需要可以找我获取）

（4）演示视频

二 底层代码使用方式

1 使用说明

2 下载程序

三 APP使用方式

1 下载APP

四 程序架构及修改（通用）

---

前言

智能药箱集成了多种硬件和软件功能，以实现便捷、智能的药品管理和提醒。硬件端包括STM32F103C8T6微控制器、0.96寸OLED显示屏、EPS8266-01S Wi-Fi模块、MAX30102心率血氧模块、LU90614红外测温仪、时钟模块、舵机与模型盒子、按键和蜂鸣器等。这些组件协同工作，实现实时监测患者的生理数据，如心率、血氧和体温，并通过Wi-Fi联网，利用MQTT协议将数据传输至云平台，同时，还能通过APP端进行远程控制和管理。APP端具有用户登录注册、管理员界面、用户设置紧急联系人、每日用药提醒、实时显示体温和心率血氧曲线图、历史数据查看以及远程设置定时吃药时间等功能，使得患者可以更加方便、准确地管理用药。

---

关注微信公众号--星之援工作室 发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

---

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

---

一 连线图

1 原理图

1 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

1. 首先会进行心率模块的初始化界面，之后需要打开我们的WIFI热点让设备进行联网操作，看到显示数据界面，即可进行下一步功能测试
2. 打开手机热点 热点名字：NET密码：12345678
3. 硬件每隔3秒会向APP传输一次数据。
4. 热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

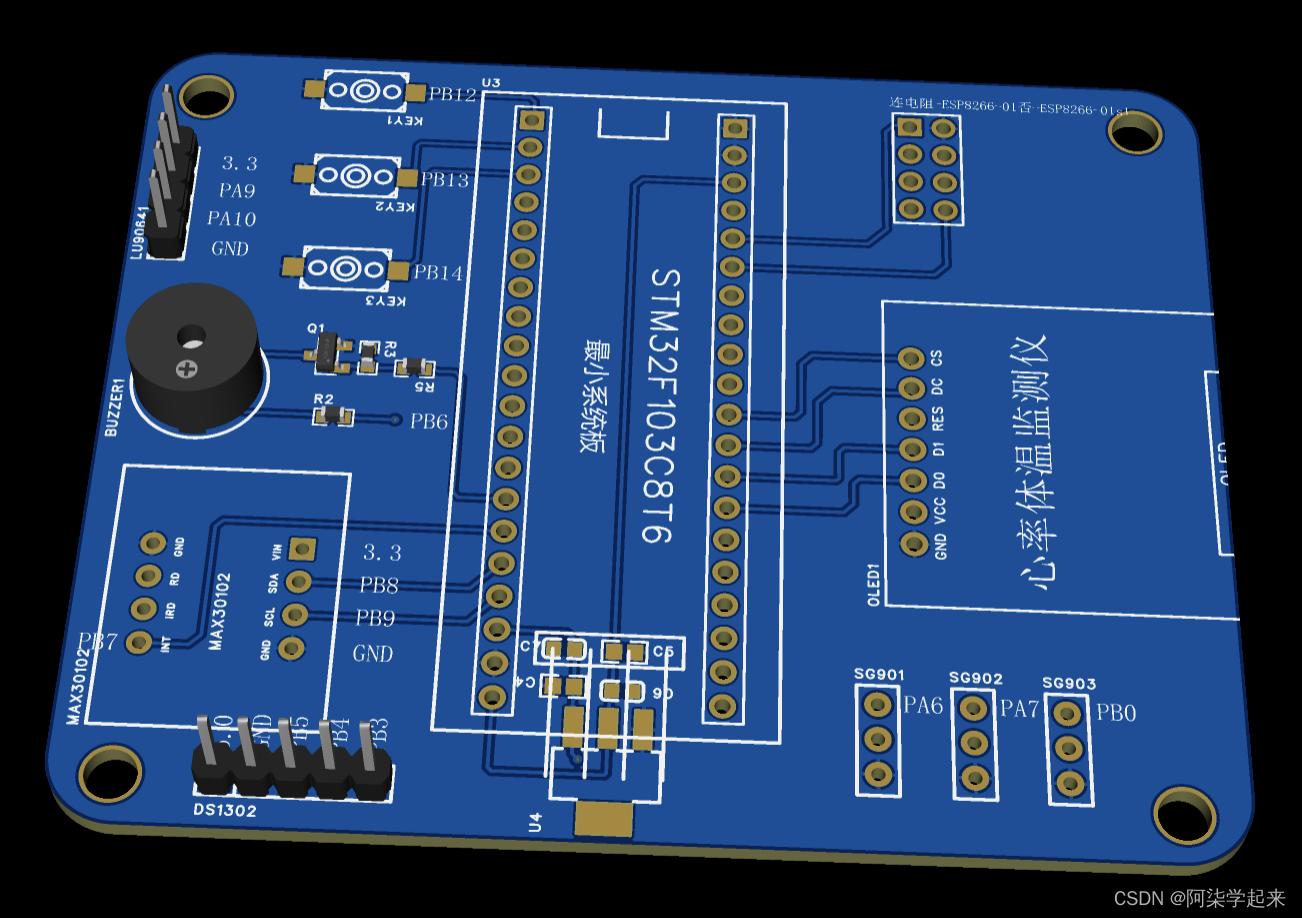

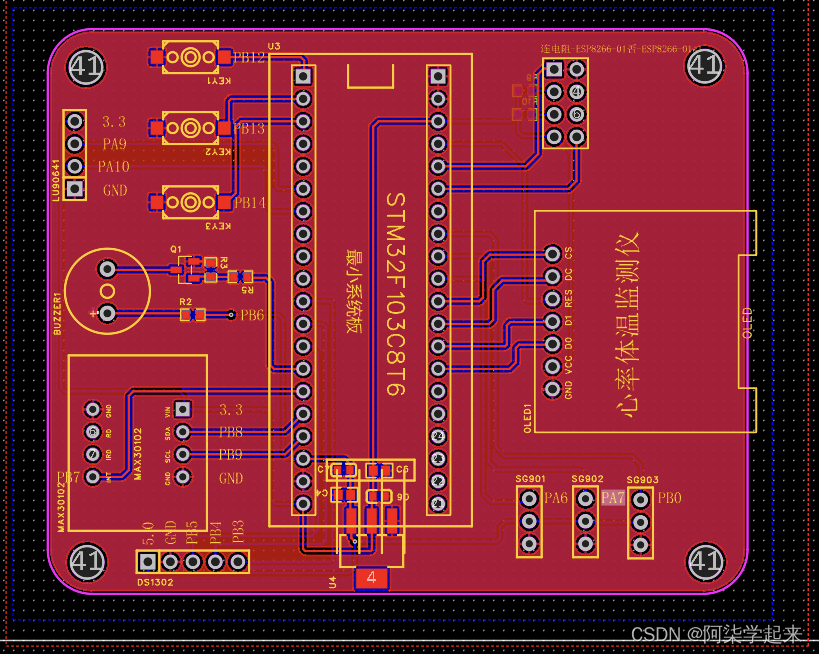

2 PCB效果

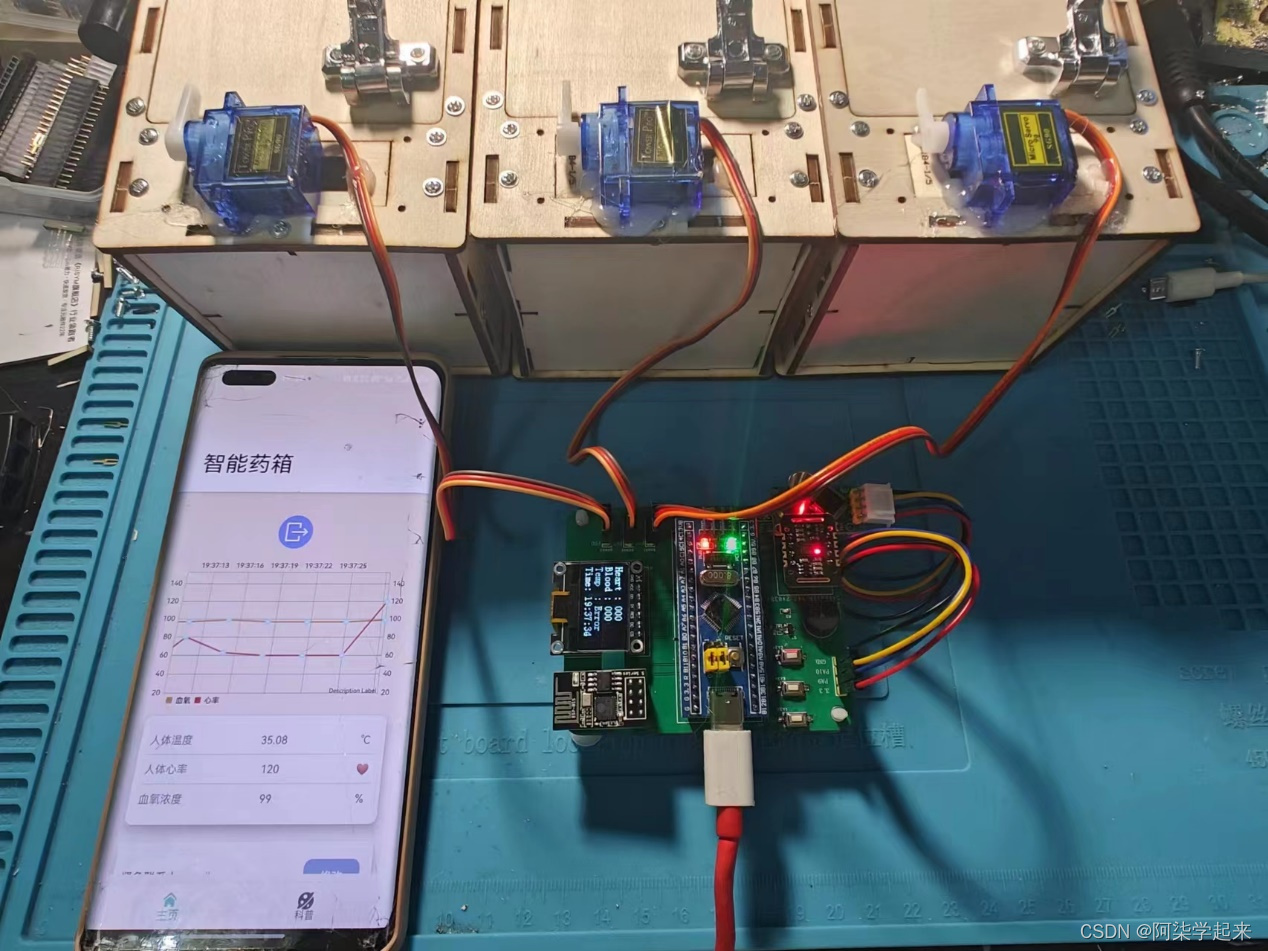

3 实物效果

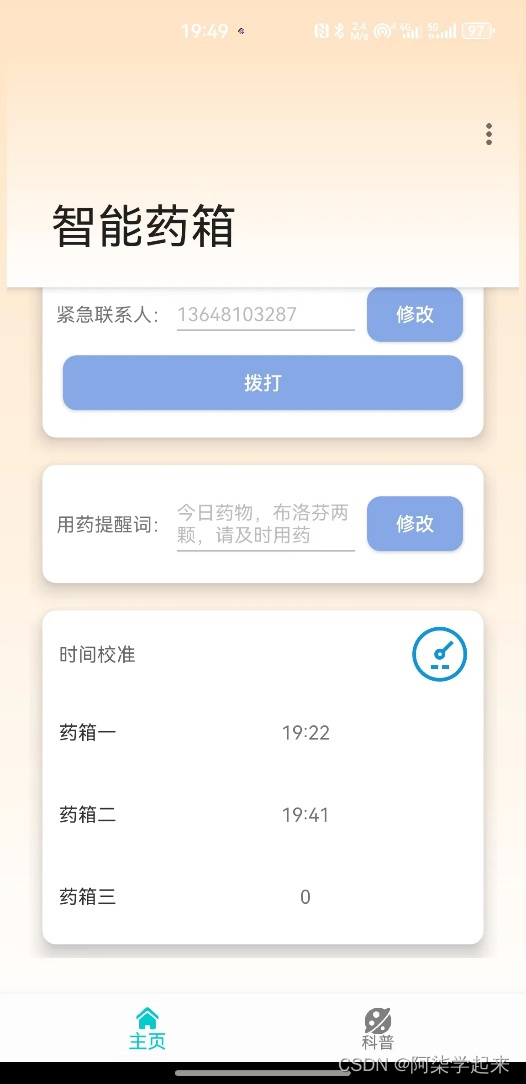

4 APP效果

5 功能概括

（1）硬件端

1. STM32F103C8T6：用于所有程序的中控和模块数据通信；
2. 0.96寸OLED：用于显示的各种环境数据，实现实时监测；
3. EPS8266-01S：用与设备联网处理，实现连接云平台和使用MQTT协议远程传输数据；
4. MAX30102心率模块：用于监测患者的心率和血氧数据；
5. LU90614红外测温： 用于监测患者的实时体温状态；
6. 使用时钟模块实现设备的对时，并且提供定时体系吃药功能；
7. 可以进行定时器时间的修改和添加（3个）
8. 舵机与模型盒子：实现定时打开提示吃药的功能；
9. 按键：进行关闭舵机的控制；
10. 蜂鸣器：实现蜂鸣器报警，提醒吃药的时候会继续鸣叫；

（2）APP端

1. 使用MQTT协议与设备进行信息交互。

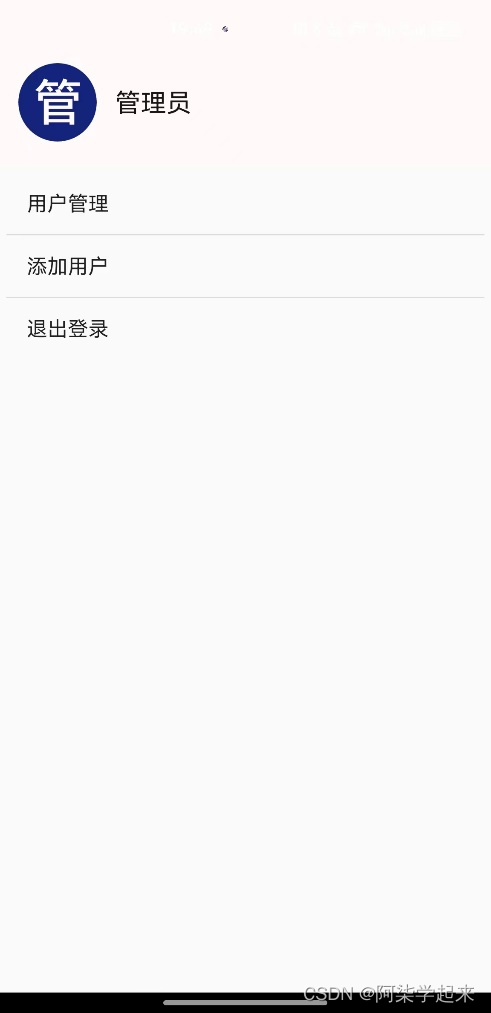

2. 进入app要输入用户名密码，所以需要一个登录注册界面，然后还有一个管理员界面，里面能看到所有注册的用户，可以删除或者修改，然后用户界面可以设置一个紧急联系人用户
3. 添加一个每日用药的提示，每天都会弹出用药提醒;
4. 实时显示人体体温，并且使用曲线图继续心率和血氧的数据显示;

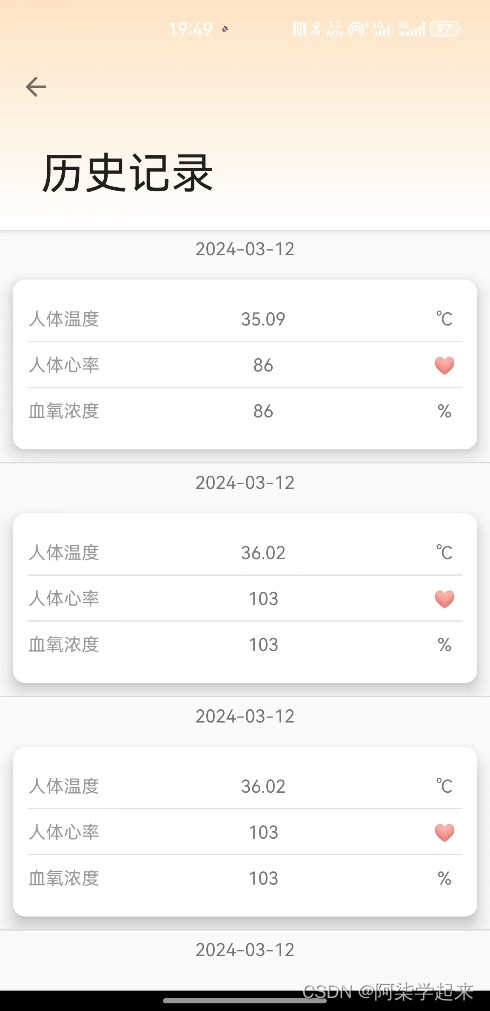

5. 提供历史数据的查看功能;
6. 可以远程设置对设备进行时钟对时；
7. 可以通过手机进行定时吃药的时间进行修改（3个）；

（3）云平台使用（阿里云）（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

链接：

https://pan.baidu.com/s/1RMOP6Ctw3ZxVC_u-vYcwhA?pwd=XZY0

提取码：XZY0

二 底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）.长按按键一可以进行心率测试界面，再次长按返回主界面

（3）.短按按键一可以进行舵机门的开关

（4）.短按按键二可以进行舵机门的开关

（5）.短按按键三可以进行舵机门的开关

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

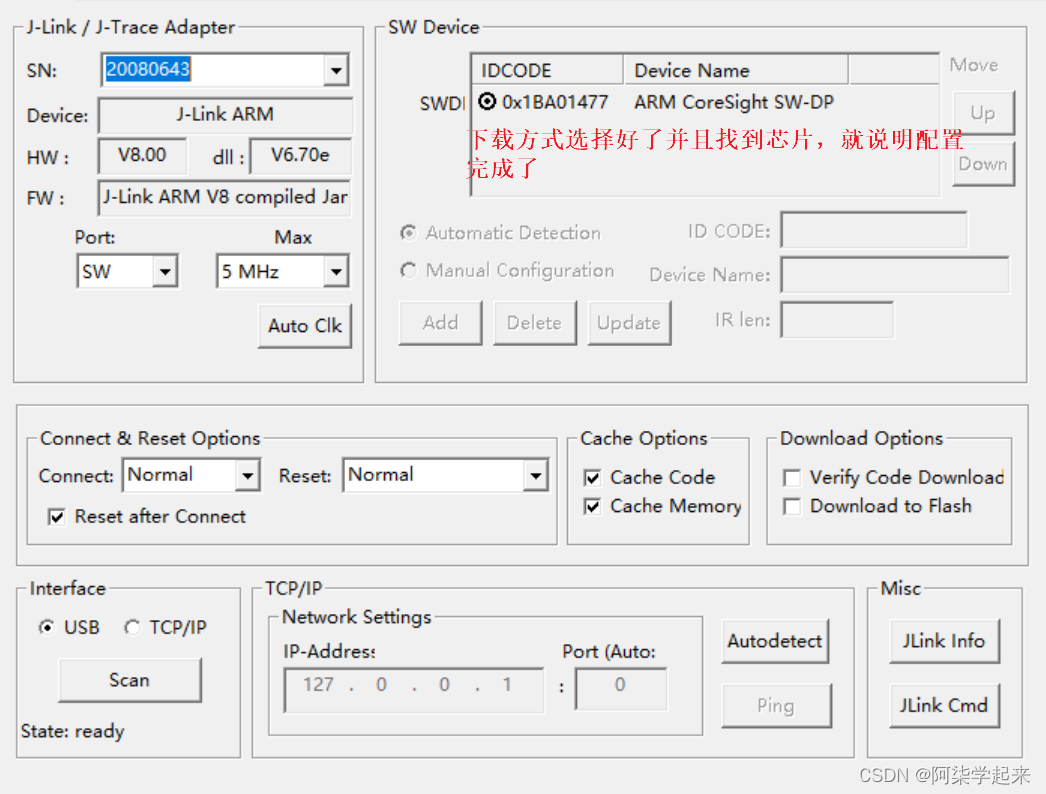

2 下载程序

1. 先根据原理图进行连线，连接好以后在做后面的操作
2. 打开手机热点 热点名字：NET密码：12345678

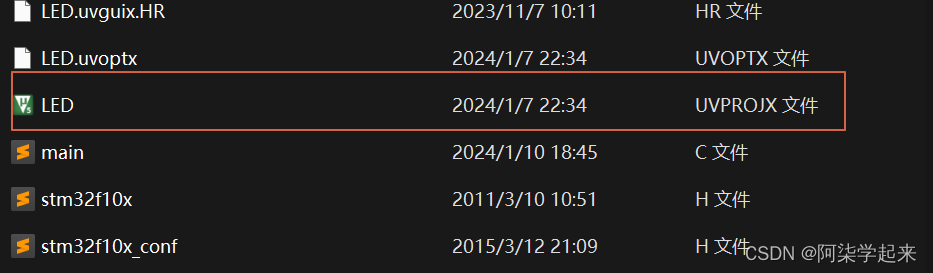

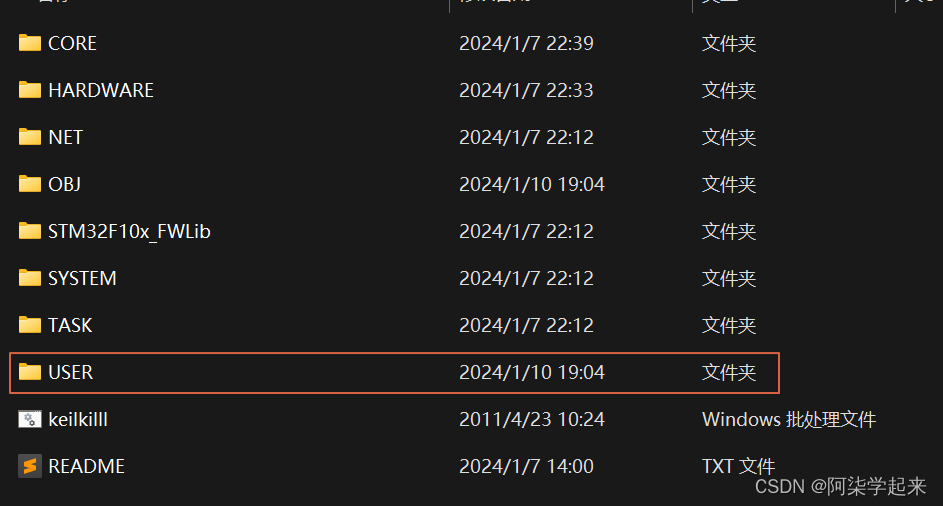

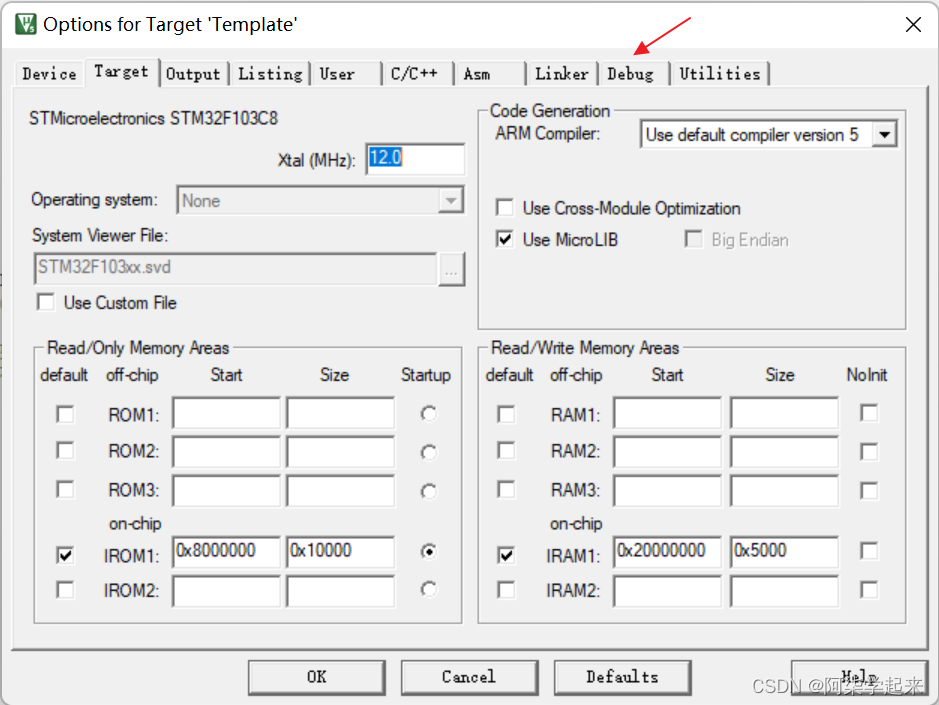

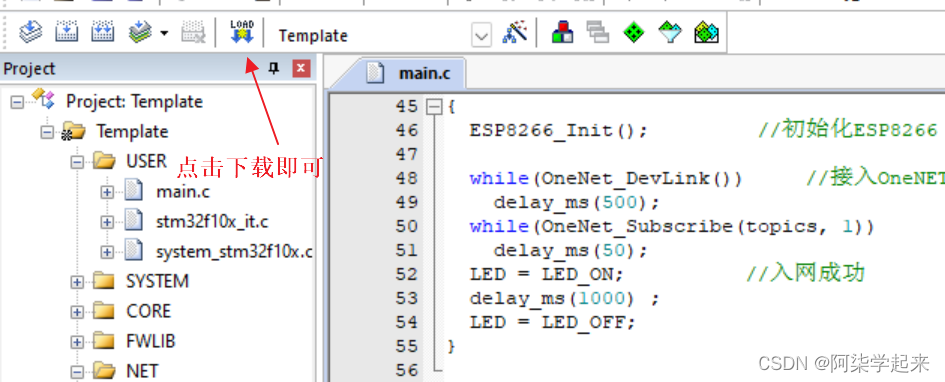

3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1 下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

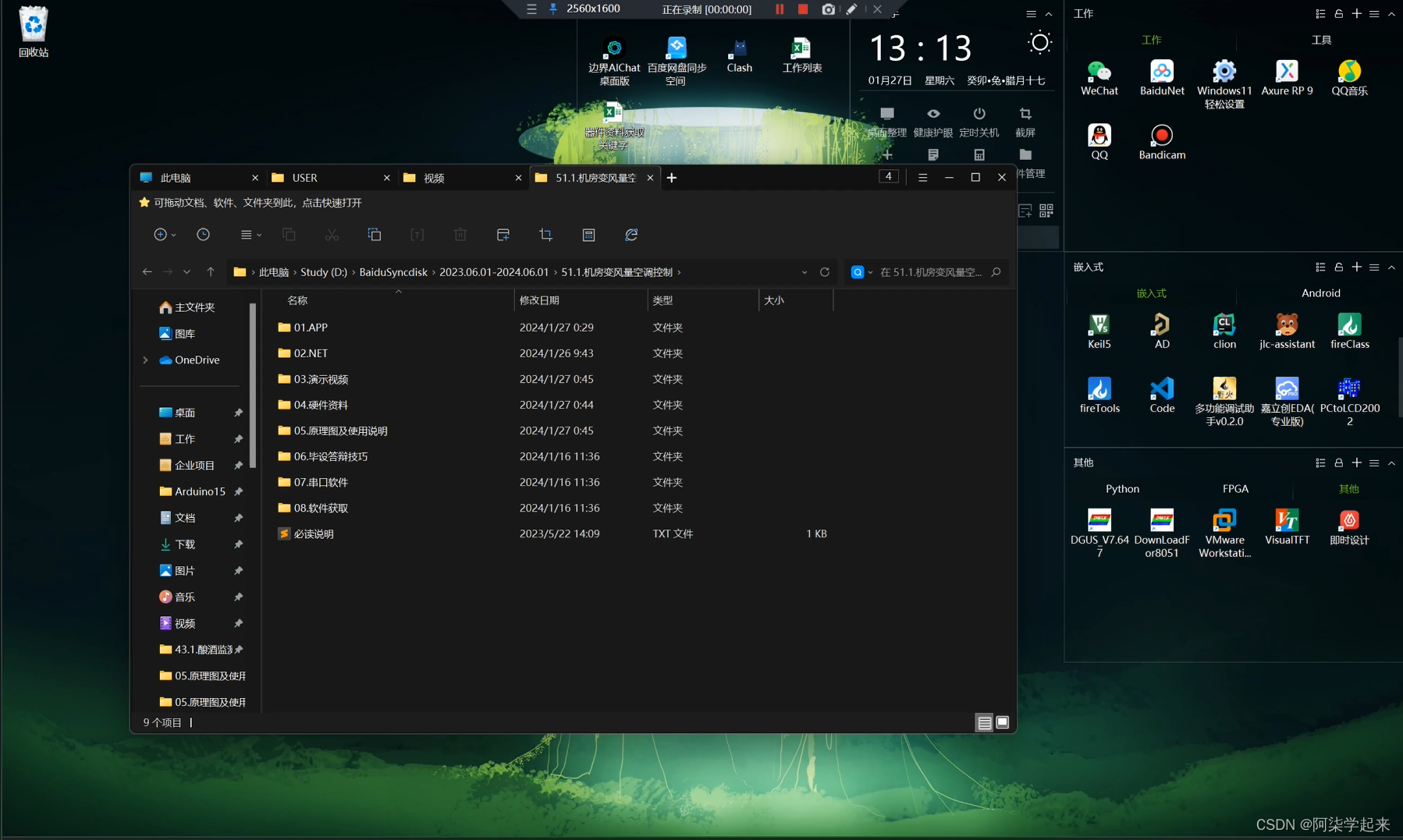

四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

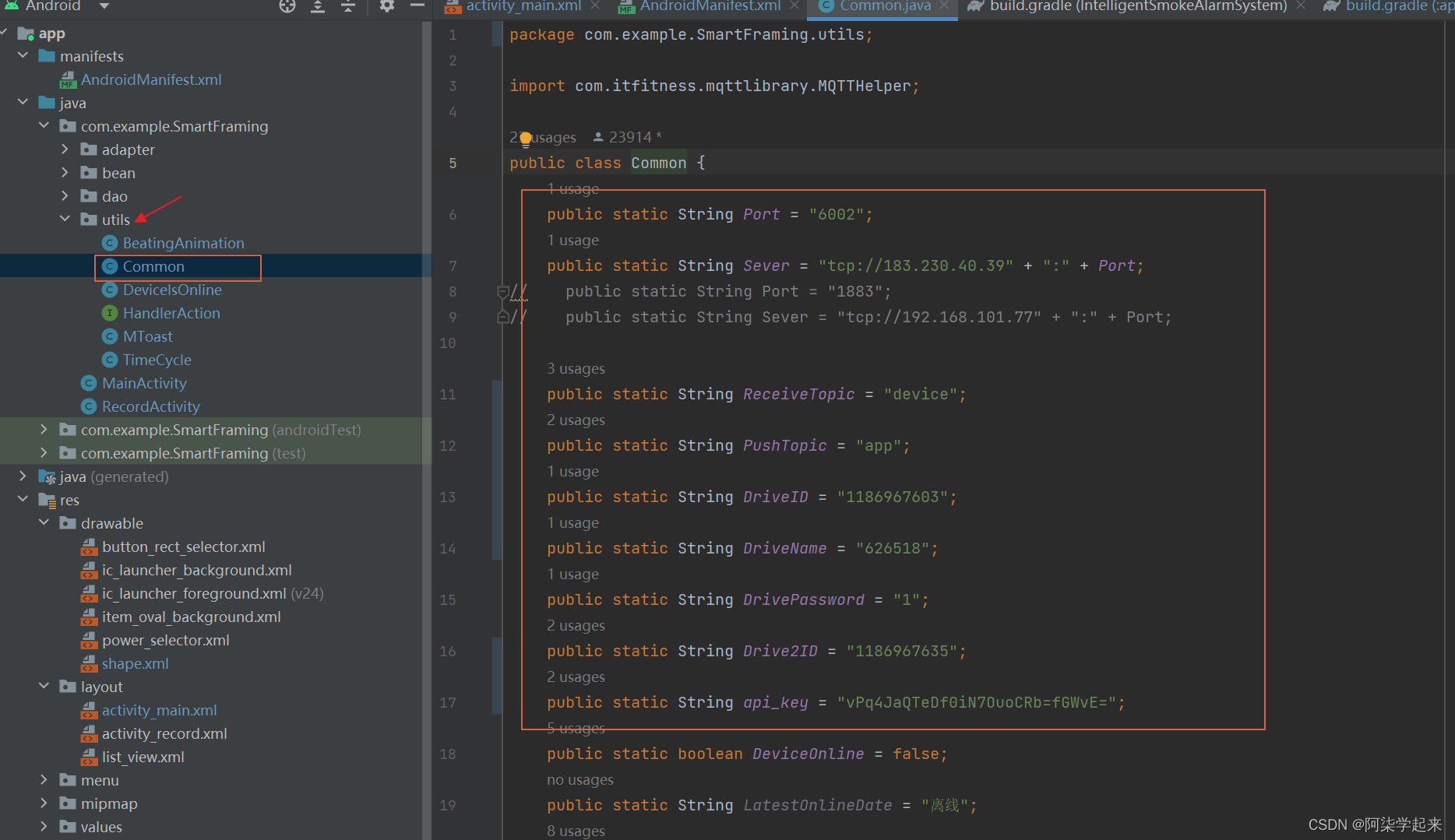

APP参数修改
