嵌入式外设 -- 16X16点阵显示器

已于 2024-04-29 17:54:04 修改
阅读量958 收藏 13
点赞数 3
分类专栏： 嵌入式外设 文章标签： 单片机 stm32 课程设计 点阵 外设
于 2024-04-29 17:51:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/herui_2/article/details/138320295
版权

目录

一、模块介绍

二、资料获取

关注微信公众号--星之援工作室 发送关键字（16X16点阵）

效果展示

接线规则（可在lcd.h中自行修改）

三、代码编写

main

lcd.h

lcd.c

一、模块介绍

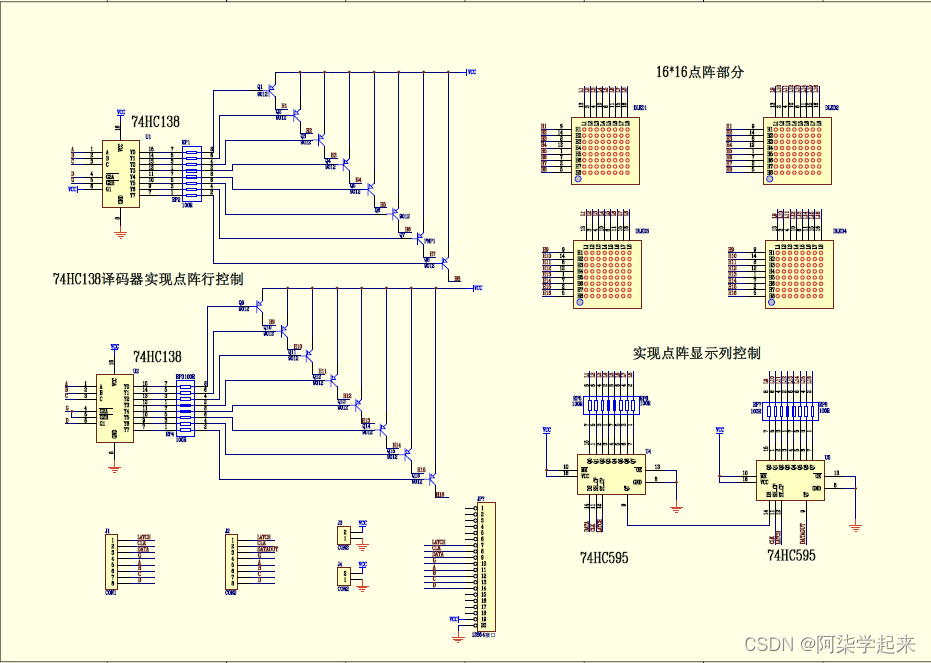

16X16点阵显示器是一种采用LED点阵组成的显示设备，

它由16行16列的LED点组成，用于显示字符、图形等信息。每个LED点可以独立控制亮灭，通过控制每个点的亮度，可以组合成不同的字符和图形，实现信息的显示。 16X16点阵显示器通常用于户外广告、公交车站信息显示、商场信息公告、停车场引导等领域，具有显示效果好、可视距离远、使用寿命长等特点。

16X16点阵显示器的工作原理是通过控制器发送指令，控制每个LED点的亮灭，形成所需的字符和图形。控制器可以通过串口、并口、网络等方式与计算机或其他设备连接，实现信息的传输和显示。

16X16点阵显示器的优点包括：

1. 显示效果好：采用LED点阵显示，字符和图形清晰，可视距离远。

2. 使用寿命长：LED灯具有很长的使用寿命，一般可以达到10万小时以上。

3. 低功耗：LED灯具有较低的功耗，有利于节能降耗。

4. 安装方便：可以根据需要进行悬挂、固定等方式安装。

5. 维护简单：LED点阵显示器采用模块化设计，维护方便。

6. 广泛应用：适用于各种场合的信息显示，如户外广告、公交车站、商场、停车场等。 总之，16X16点阵显示器是一种性能优良、应用广泛的显示设备，具有很高的实用价值。

二、资料获取

关注微信公众号--星之援工作室 发送关键字（16X16点阵）

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

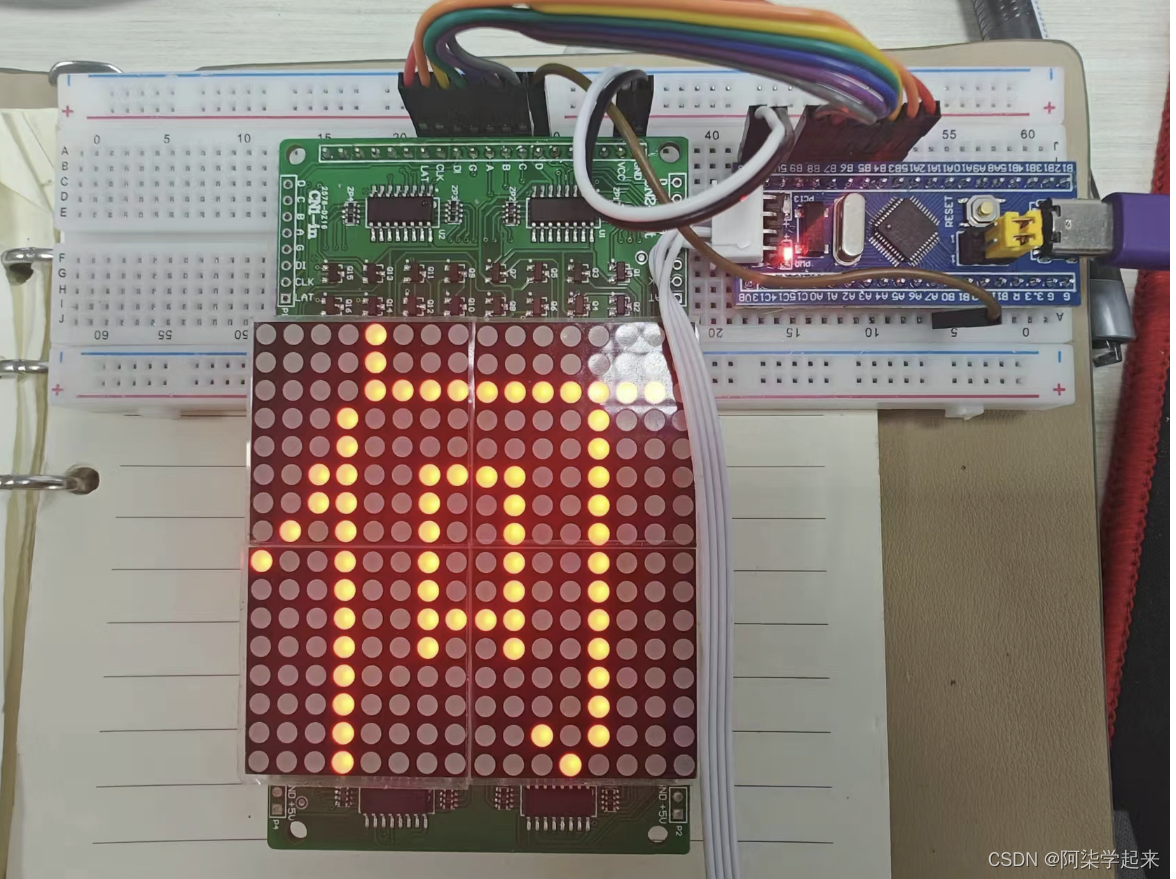

效果展示

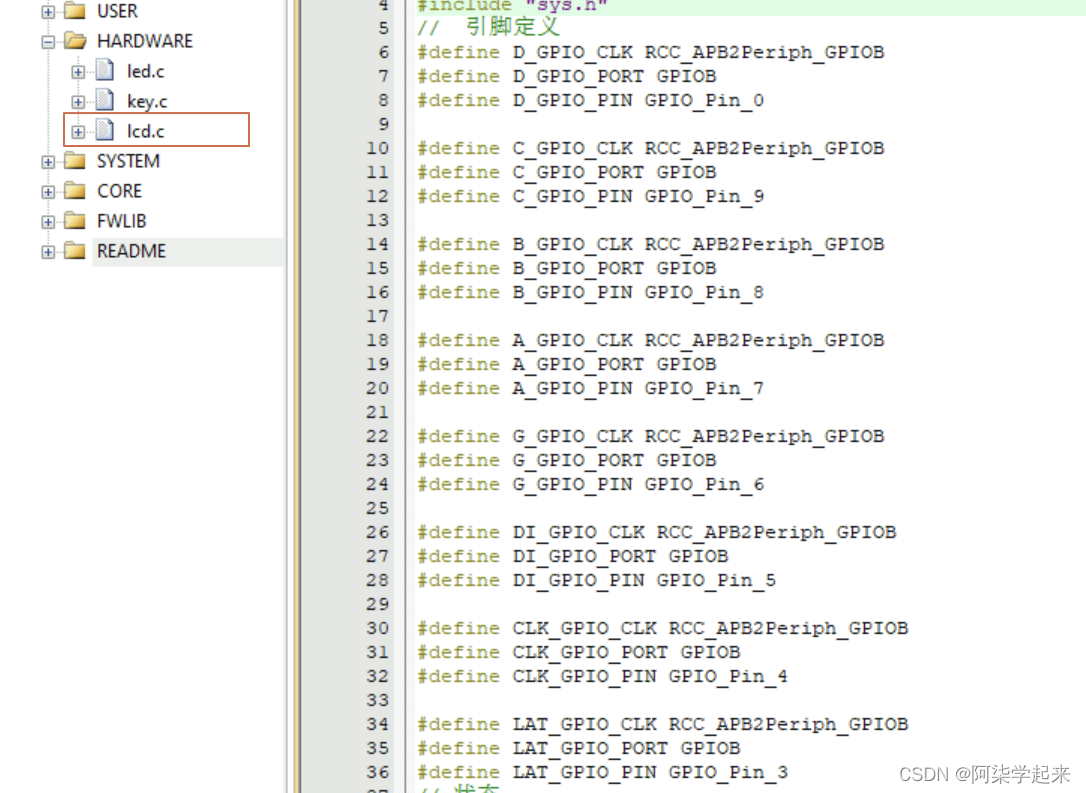

接线规则（可在lcd.h中自行修改）



三、代码编写

main

/*--------------------------------------------------------*
 *                                       								  *
 *   星之援网络科技工作室学习资料v1.0    									*
 *		              																			*
 *		 程序介绍：16*16实验               								  *
 *		 实现效果：显示汉字何   								 						 *
 *                                      							    *
 *--------------------------------------------------------*
*/

#include "stm32f10x.h"
#include "delay.h"
#include "led.h"
#include "key.h"
#include "usart.h"
#include "lcd.h"

const unsigned char  Word1[1][32] =
{

0xF7,0xF7,0xF0,0xEF,0xEF,0xCC,0xCD,0xAD,0x6D,0xED,0xEC,0xED,0xEF,0xEF,0xEF,0xEF,
0xFF,0xFF,0x01,0xF7,0xF7,0x37,0xB7,0xB7,0xB7,0xB7,0x37,0xB7,0xF7,0xF7,0xD7,0xEF,/*"何",0*/

};

int main(void)
{
	char str[50];
	u8 key=0;
	delay_init();
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); 	 //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	// LED 端口初始化
	LED_GPIO_Config();
	// 串口初始化
	uart_init(115200);

	System_PB34_setIO();
	lcd_GPIO_init();

	printf("init ok\n");

  while(1)
	{
		Display(Word1);
  }
}

lcd.h

可以自行修改定义的io口

#ifndef __lcd12864_H_
#define __lcd12864_H_

#include "sys.h"
//  引脚定义
#define D_GPIO_CLK RCC_APB2Periph_GPIOB
#define D_GPIO_PORT GPIOB
#define D_GPIO_PIN GPIO_Pin_0

#define C_GPIO_CLK RCC_APB2Periph_GPIOB
#define C_GPIO_PORT GPIOB
#define C_GPIO_PIN GPIO_Pin_9

#define B_GPIO_CLK RCC_APB2Periph_GPIOB
#define B_GPIO_PORT GPIOB
#define B_GPIO_PIN GPIO_Pin_8

#define A_GPIO_CLK RCC_APB2Periph_GPIOB
#define A_GPIO_PORT GPIOB
#define A_GPIO_PIN GPIO_Pin_7

#define G_GPIO_CLK RCC_APB2Periph_GPIOB
#define G_GPIO_PORT GPIOB
#define G_GPIO_PIN GPIO_Pin_6

#define DI_GPIO_CLK RCC_APB2Periph_GPIOB
#define DI_GPIO_PORT GPIOB
#define DI_GPIO_PIN GPIO_Pin_5

#define CLK_GPIO_CLK RCC_APB2Periph_GPIOB
#define CLK_GPIO_PORT GPIOB
#define CLK_GPIO_PIN GPIO_Pin_4

#define LAT_GPIO_CLK RCC_APB2Periph_GPIOB
#define LAT_GPIO_PORT GPIOB
#define LAT_GPIO_PIN GPIO_Pin_3
// 状态
#define D_ON digitalHi(D_GPIO_PORT, D_GPIO_PIN)
#define D_OFF digitalLo(D_GPIO_PORT, D_GPIO_PIN)

#define C_ON digitalHi(C_GPIO_PORT, C_GPIO_PIN)
#define C_OFF digitalLo(C_GPIO_PORT, C_GPIO_PIN)

#define B_ON digitalHi(B_GPIO_PORT, B_GPIO_PIN)
#define B_OFF digitalLo(B_GPIO_PORT, B_GPIO_PIN)

#define A_ON digitalHi(A_GPIO_PORT, A_GPIO_PIN)
#define A_OFF digitalLo(A_GPIO_PORT, A_GPIO_PIN)

#define G_ON digitalHi(G_GPIO_PORT, G_GPIO_PIN)
#define G_OFF digitalLo(G_GPIO_PORT, G_GPIO_PIN)

#define DI_ON digitalHi(DI_GPIO_PORT, DI_GPIO_PIN)
#define DI_OFF digitalLo(DI_GPIO_PORT, DI_GPIO_PIN)

#define CLK_ON digitalHi(CLK_GPIO_PORT, CLK_GPIO_PIN)
#define CLK_OFF digitalLo(CLK_GPIO_PORT, CLK_GPIO_PIN)

#define LAT_ON digitalHi(LAT_GPIO_PORT, LAT_GPIO_PIN)
#define LAT_OFF digitalLo(LAT_GPIO_PORT, LAT_GPIO_PIN)



void lcd_GPIO_init(void);


void Scan_Line(unsigned char Dbyte);
void Send( unsigned char dat);
void Display(const unsigned char dat[][32]);

/*********************************************************************************
 * @Function	:	系统设置PB3和PB4为普通IO口
 * @Input		:	deviceSta,设备状态
 * @Output		: 	None
 * @Return		: 	None
 * @Others		: 	JTAG调试方式会受影响
 * @Date			:  2020-04-22
 **********************************************************************************/
void System_PB34_setIO(void);

#endif

lcd.c

#include "lcd.H"
#include "delay.h"


unsigned char Display_Buffer[2];

/*!
 *  @brief      GPIO_init
 *  @since      v1.0
 *  @param  None
 */
void lcd_GPIO_init()
{

	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(D_GPIO_CLK, ENABLE); // 使能PB,PE端口时钟

	GPIO_InitStructure.GPIO_Pin = D_GPIO_PIN|C_GPIO_PIN |B_GPIO_PIN|A_GPIO_PIN|G_GPIO_PIN|DI_GPIO_PIN|CLK_GPIO_PIN|LAT_GPIO_PIN; // 端口配置
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;	   // 推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;	   // IO口速度为50MHz

	GPIO_Init(GPIOB, &GPIO_InitStructure); // 根据设定参数初始化GPIOB.5

}
/*!
 *  @brief     扫描行
 *  @since      v1.0
 *  @param
 *  @author     hr
 */
void Scan_Line( unsigned char Dbyte)
{
	switch(Dbyte)
	{
		case 0:
			D_OFF;C_OFF;B_OFF;A_OFF;
			break;
		case 1:
			D_OFF;C_OFF;B_OFF;A_ON;
			break;
		case 2:
			D_OFF;C_OFF;B_ON;A_OFF;
			break;
		case 3:
			D_OFF;C_OFF;B_ON;A_ON;
			break;
		case 4:
			D_OFF;C_ON;B_OFF;A_OFF;
			break;
		case 5:
			D_OFF;C_ON;B_OFF;A_ON;
			break;
		case 6:
			D_OFF;C_ON;B_ON;A_OFF;
			break;
		case 7:
			D_OFF;C_ON;B_ON;A_ON;
			break;
		case 8:
			D_ON;C_OFF;B_OFF;A_OFF;
			break;
		case 9:
			D_ON;C_OFF;B_OFF;A_ON;
			break;
		case 10:
			D_ON;C_OFF;B_ON;A_OFF;
			break;
		case 11:
			D_ON;C_OFF;B_ON;A_ON;
			break;
		case 12:
			D_ON;C_ON;B_OFF;A_OFF;
			break;
		case 13:
			D_ON;C_ON;B_OFF;A_ON;
			break;
		case 14:
			D_ON;C_ON;B_ON;A_OFF;
			break;
		case 15:
			D_ON;C_ON;B_ON;A_ON;
			break;
		default : break;
	}
}
/*!
 *  @brief     发送数据
 *  @since      v1.0
 *  @param
 *  @author     hr
 */
void Send( unsigned char dat)
{
	unsigned char i;
	CLK_OFF;
	delay_us(1);;
	LAT_OFF;
	delay_us(1);;

	for( i = 0 ; i < 8 ; i++ )
	{
		if( dat&0x01 )
		{
			DI_ON;
		}
		else
		{
			DI_OFF;
		}

		delay_us(1);
		CLK_ON;				//上升沿发送数据
		delay_us(1);
		CLK_OFF;
		delay_us(1);
		dat >>= 1;

	}
}
/*!
 *  @brief     num为字数  dat[][32]为字模的名称
 *  @since      v1.0
 *  @param
 *  @author     hr
 */
void Display(const unsigned char dat[][32])
{
	unsigned char i;

	for( i = 0 ; i < 16 ; i++ )
	{
		G_ON;		//更新数据时候关闭显示。等更新完数据，打开138显示行。防止重影。

		Display_Buffer[0] = dat[0][i];
		Display_Buffer[1] = dat[0][i+16];

		Send(Display_Buffer[1]);
		Send(Display_Buffer[0]);

		LAT_ON;					//锁存数据
		delay_us(1);
		LAT_OFF;
		delay_us(1);
		Scan_Line(i);							//选择第i行
		G_OFF;
		delay_us(100);;			//延时一段时间，让LED亮起来。
	}
}

/*********************************************************************************
 * @Function	:	系统设置PB3和PB4为普通IO口
 * @Input		:	deviceSta,设备状态
 * @Output		: 	None
 * @Return		: 	None
 * @Others		: 	JTAG调试方式会受影响
 * @Date			:  2020-04-22
 **********************************************************************************/
void System_PB34_setIO(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE); // 打开AFIO时钟
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE);
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);
}
