该智能婴儿喂养系统硬件端以STM32F103C8T6为主控，通过ESP8266-01s实现WiFi联网，集成温度传感器、重量传感器、DS1302时钟模块进行水温水量监测和定时功能，配合OLED显示屏实时显示状态，并采用语音识别、按键、蜂鸣器及LED灯实现多模式交互控制，同时通过继电器安全模拟加热（水量不足自动保护）；APP端基于MQTT协议与硬件通信，提供实时数据监测、阈值设置、定时预热功能，支持饮食数据存储及水温水量历史曲线/列表展示，实现远程智能喂养管理。

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

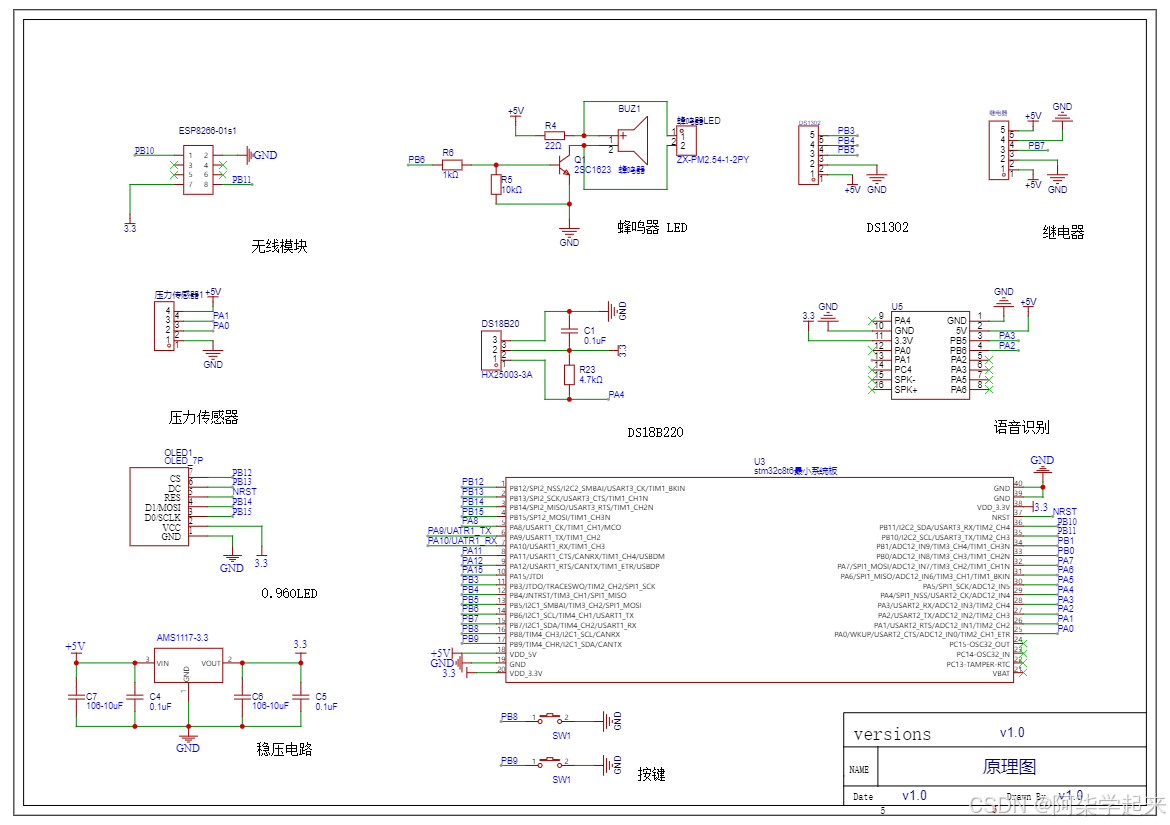

1 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔几秒会向APP传输一次数据。

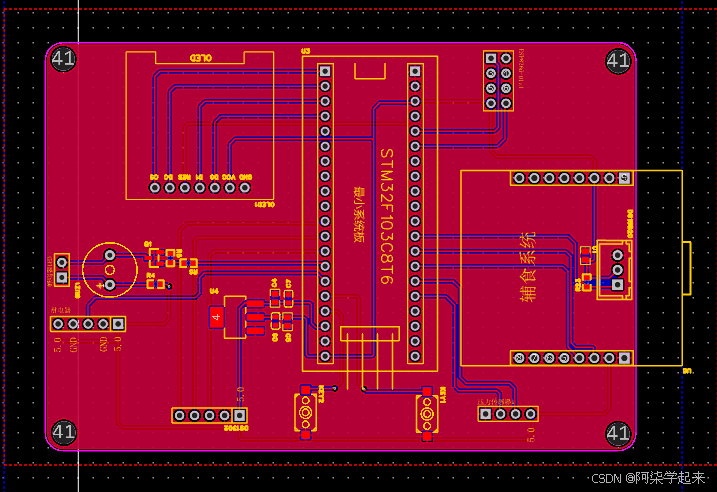

2 PCB效果

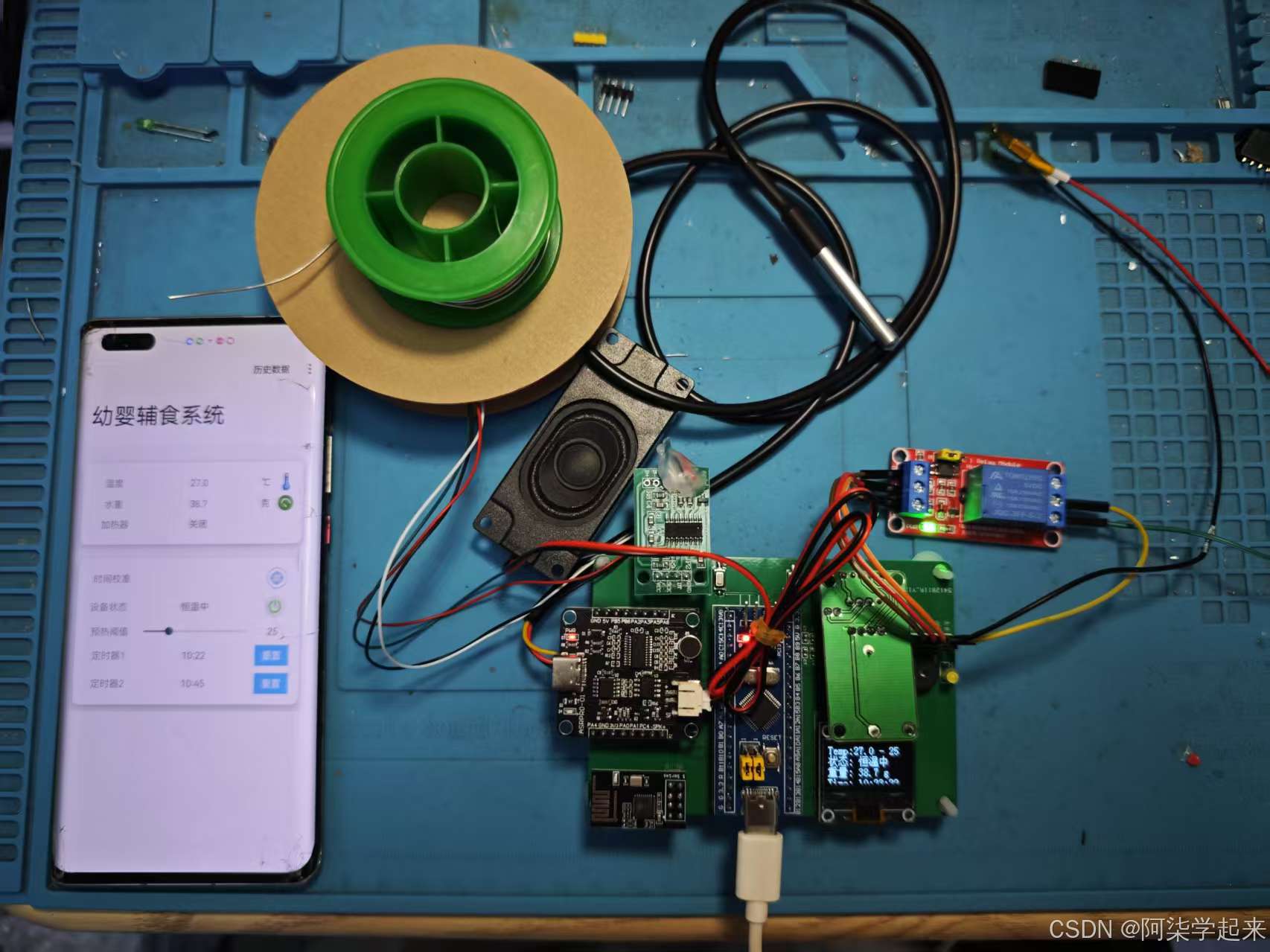

3 实物效果

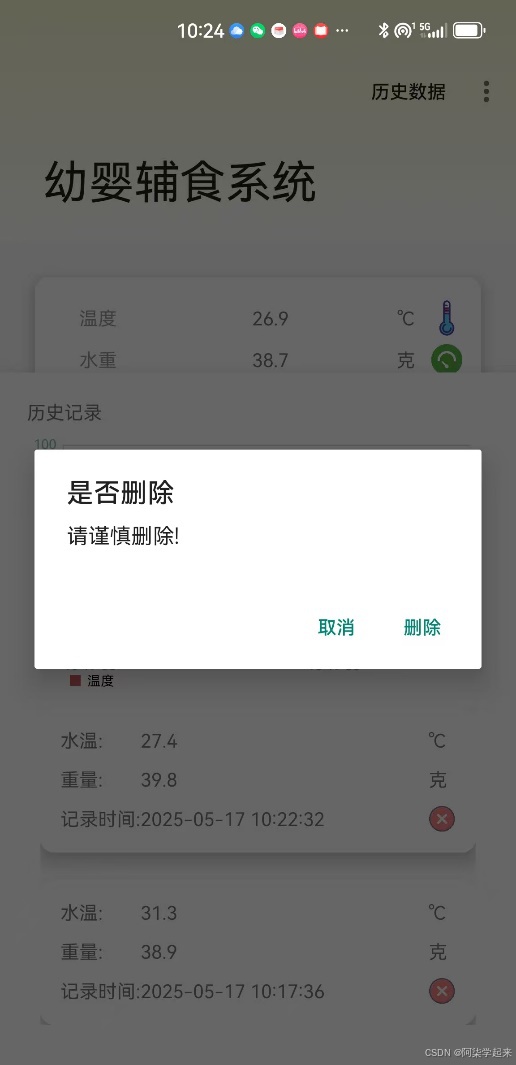

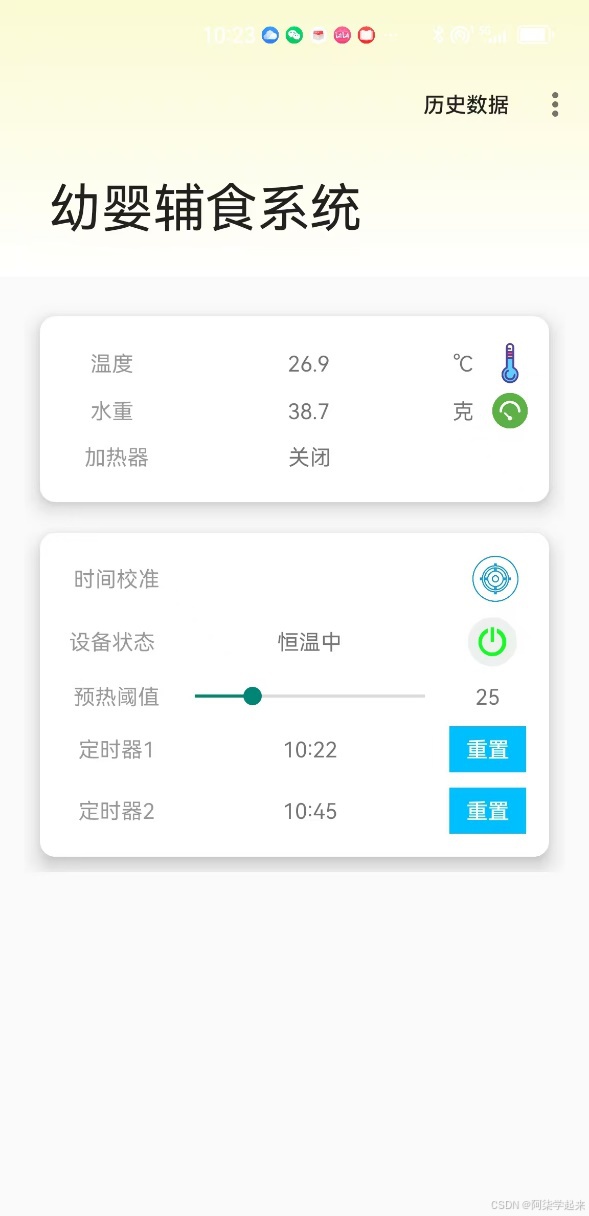

4 APP效果

5 功能概括

（1）硬件端

ESP8266-01s：使用wifi模块进行联网使用；
0.96寸OLED：用于显示的设备的状态，实现实时监测；
STM32F103C8T6：用于所有程序的中控和模块数据通信；
温度传感器：用于监测水温；
重量传感器：用于检测水量多少
语音识别：用于使用语音控制设备实现相关操作
蜂鸣器与LED灯：用于状态提示；
继电器（加热）：用于模拟加热状态（水量不足不会进行加热）
按键：可以手动开启和关闭预热
Ds1302时钟模块：用于定时使用，到达预热时间自动开启预热

（2）APP端

使用MQTT协议与设备进行信息交互；
可采集到底层设备数据并且展示到界面UI；
可以远程设置预热阈值，开启预热后，达到温度（到达阈值）以后会记录一次当前水温和水量

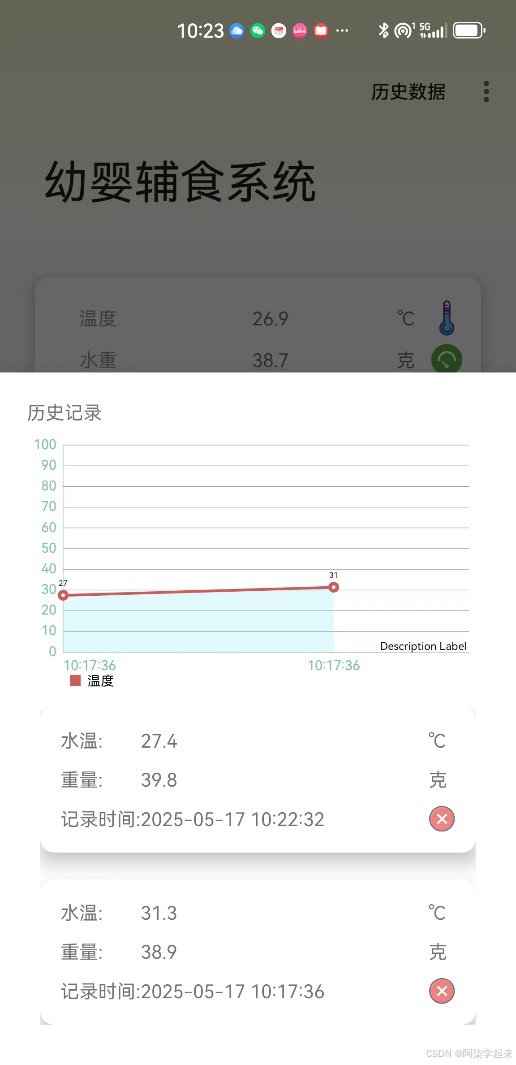

可以保存查看婴儿的饮食数据，温度数据使用曲线图进行展示，下方水量和温度也会同步使用列表的方式展示（历史数据）
可以设置预热时间到达指定温度后，预热开始，时间结束后会硬件有蜂鸣器提示

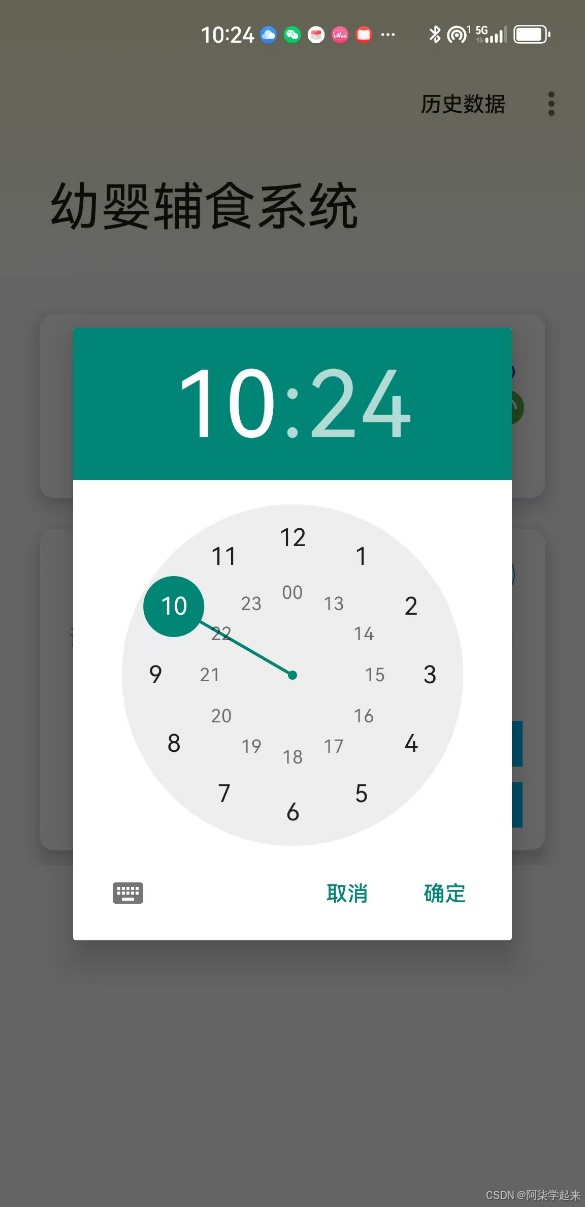

可以下发预热的定时时间，到达时间后自动开启

（3）云平台

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：159.1.幼儿辅食系统-WiFi.mp4

链接: https://pan.baidu.com/s/1aElnA0m8royStIELzmzHhg?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（多看视频，视频中有完整功能演示）

2 下载程序

先根据原理图进行连线，连接好以后在做后面的操作
打开手机热点热点名字：NET密码：12345678
打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
