物联网毕设 -- 宠物双投喂版（语音+WIFI+APP+云）

这是一个集成了多种传感器和控制模块的宠物自动投喂系统。硬件端包括重量传感器、舵机、红外传感器、按键、ESP8266无线模块、环境温湿度传感器、OLED显示屏以及水位监测报警等组件。通过这些硬件，用户可以在APP端设置投喂阈值、远程手动调节食物阀门、查看宠物进食状态和环境数据、切换显示投喂器状态等。同时，设备还能进行语音播报提示和报警，确保宠物的健康和安全。APP端则使用了MQTT协议与设备通信，提供了设置食物量上限、实时查看食物剩余量和环境信息、远程控制阀门等功能。此外，还具备定时投喂功能，以确保宠物在食物不足时能够按时获得补给。总体来说，这是一个功能齐全、智能化的宠物投喂系统，能够为宠物的主人提供便捷、高效的宠物护理解决方案。

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

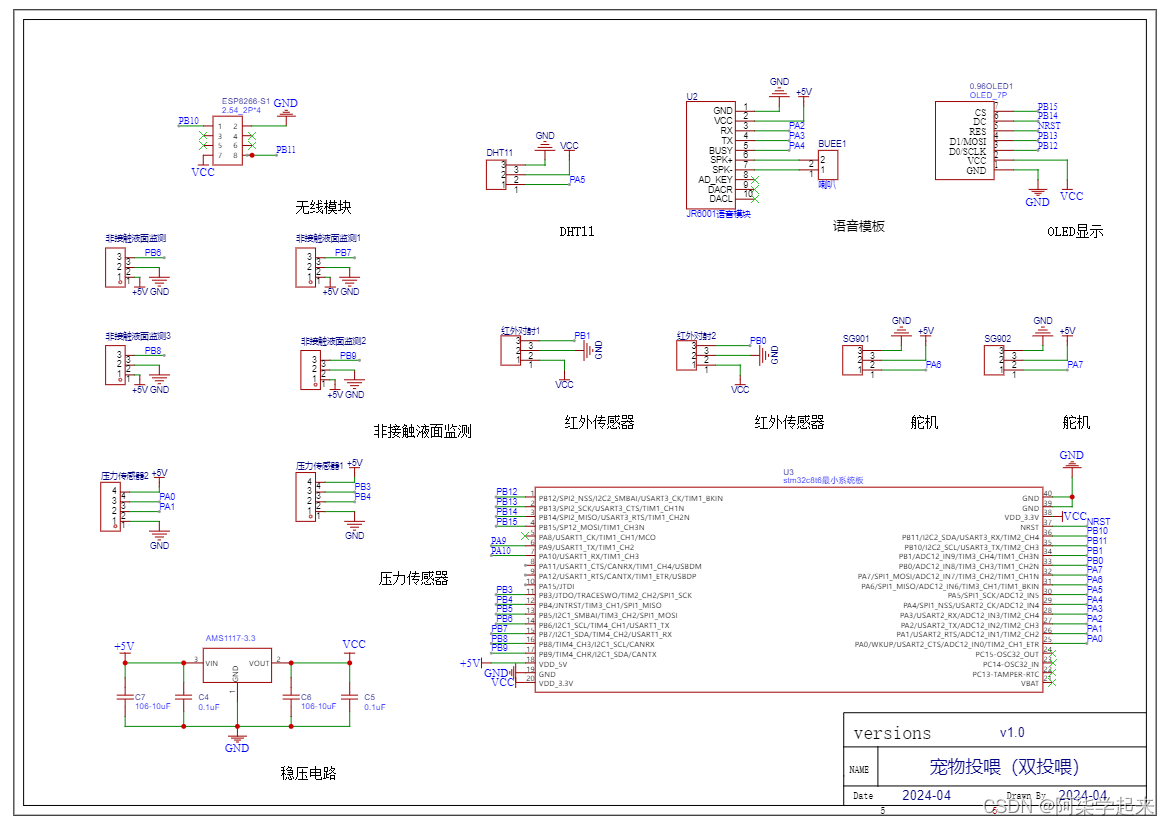

原理图

开发板资料链接下载：

开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔3秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

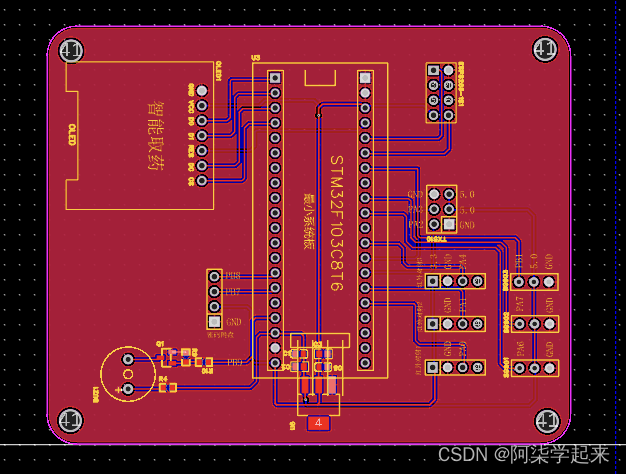

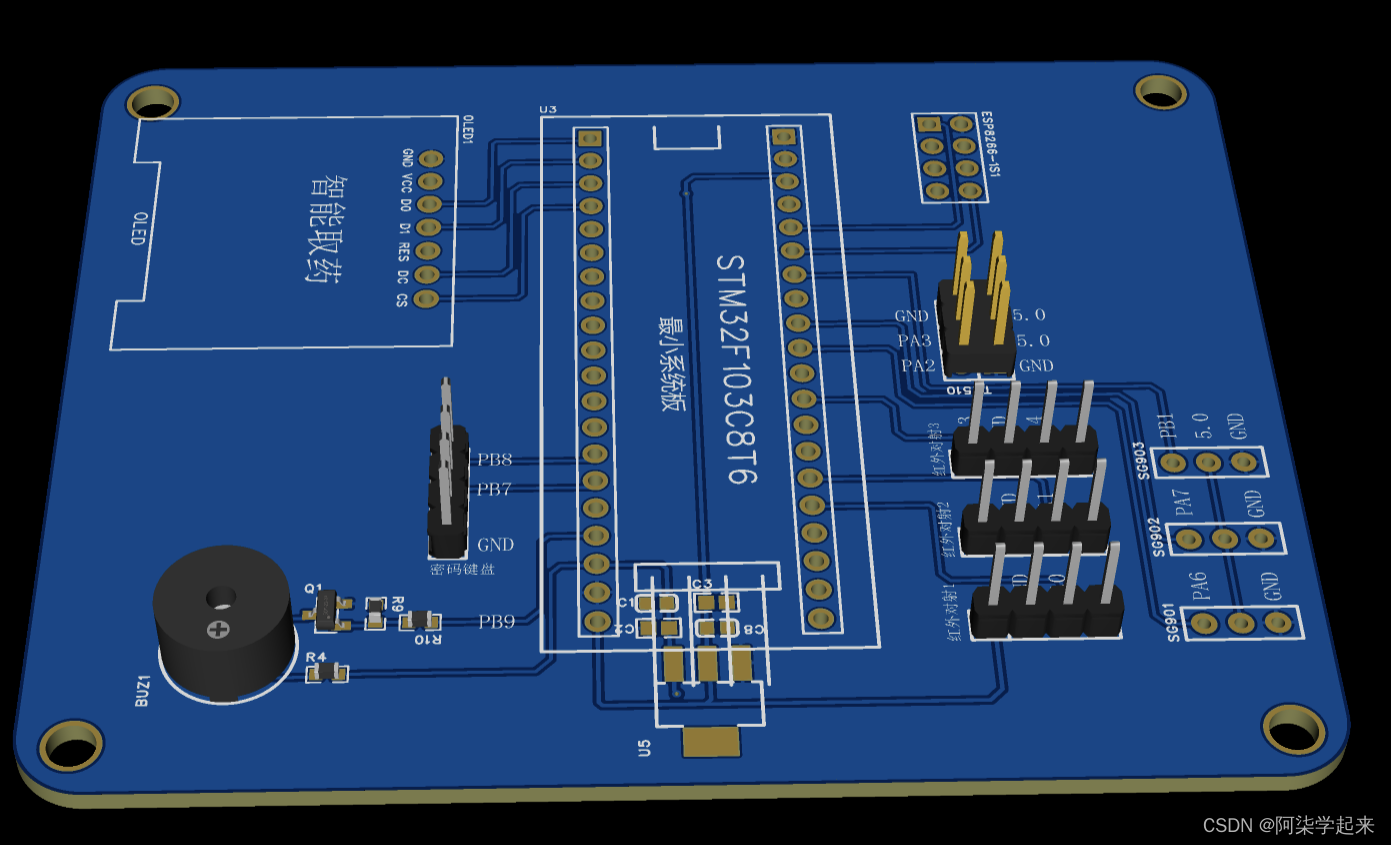

PCB效果

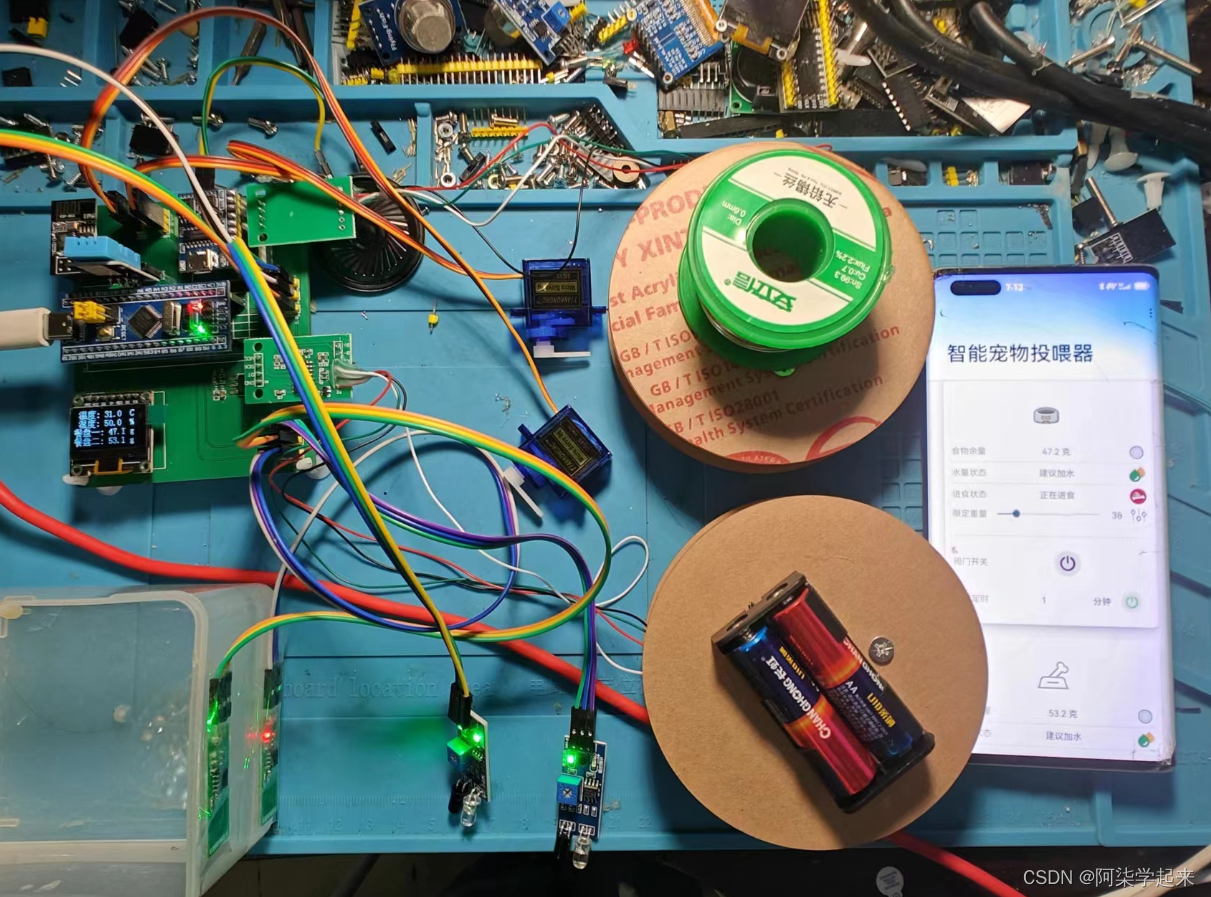

3 实物效果

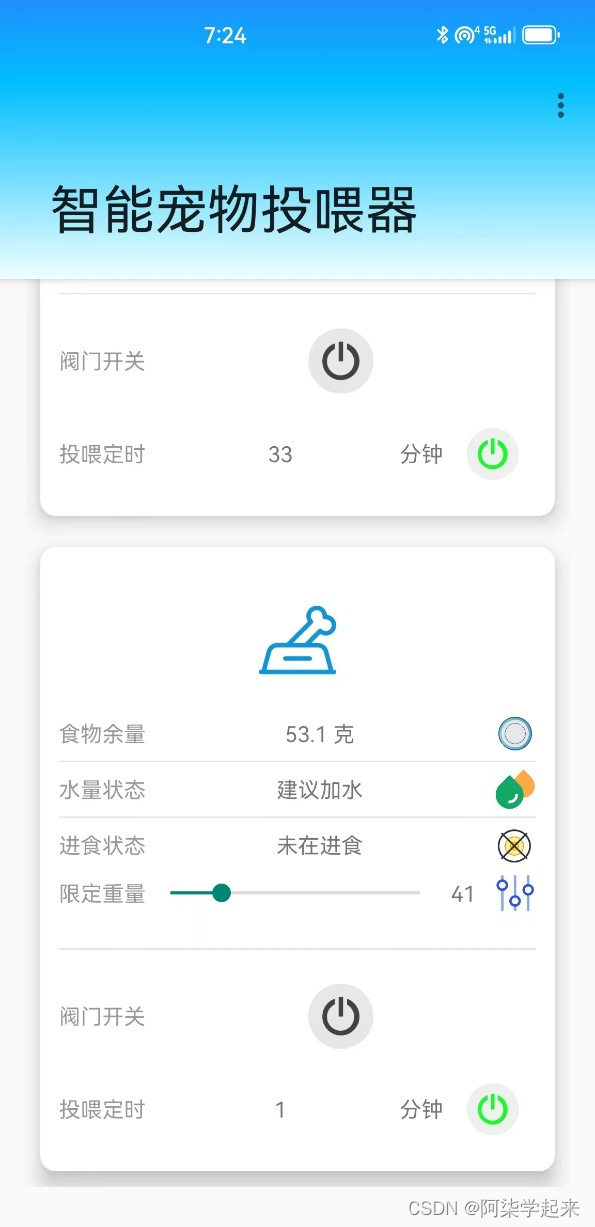

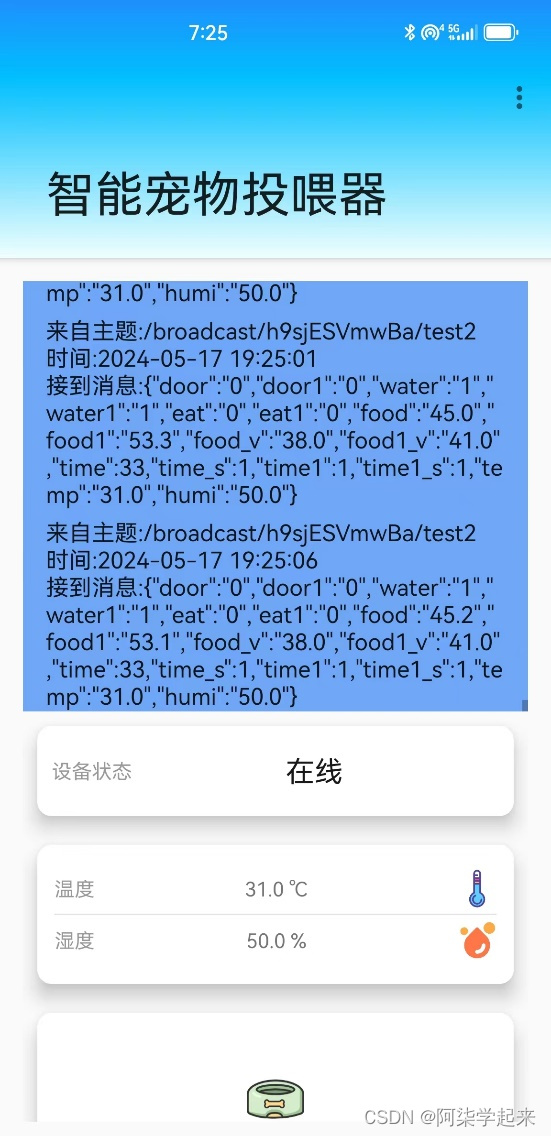

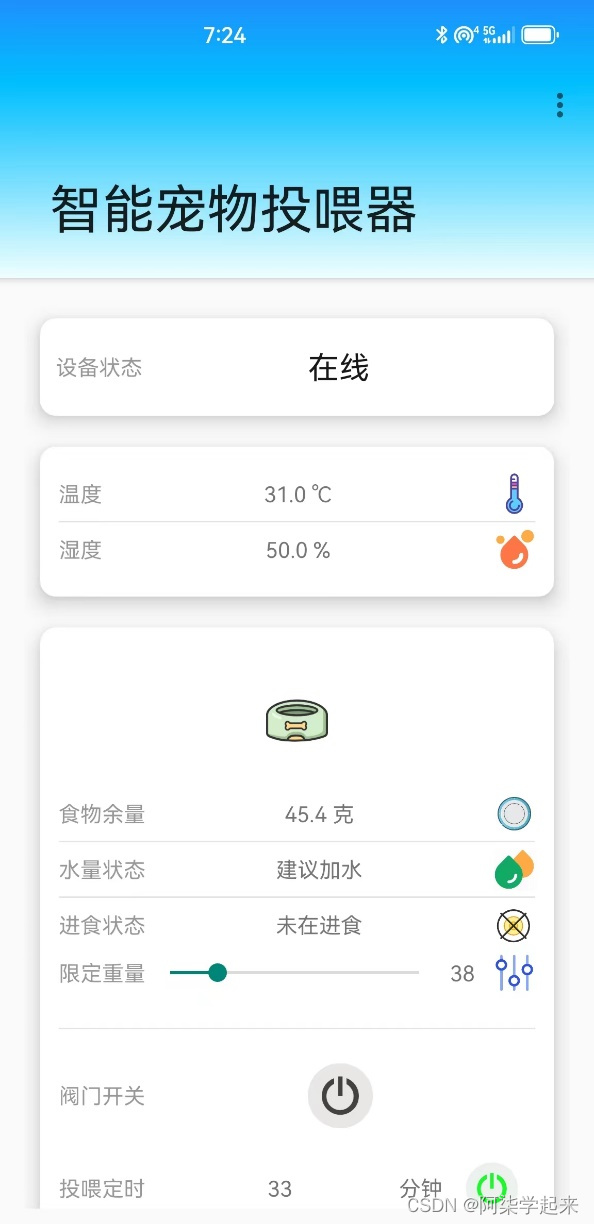

4 APP效果

5 功能概括

（1）硬件端

使用重量传感器进行投喂实物的计量，可在APP端设置投喂阈值，用于控制投喂开关*2。
使用舵机控制食物阀门的开关*2，可使用APP进行远程手动调节
使用红外传感器进行检测宠物是否处于进食中*2，可在APP中查看实时反馈
通过按键切换显示投喂器一还是二的转台和数据
使用ESP8266进行无线联网，使设备通过云平台与APP进行通讯，实现远程控制与监测功能
获取环境温湿度，并通过云平台与显示屏进行传输与显示
通过OLED显示屏显示设备状态以及环境数据等
语音播报功能，若在特定的时间内没有补足食物重量，设备会进行语音播报提示
水位监测报警*4（水位检测一个喂食器有两个），若监测到瓶中水位低于设备水位监测监测线，则开启蜂鸣器报警并且反馈到APP中

（2）APP端

使用MQTT协议与设备进行信息交互。
可设置盘中食物量的上限阈值。
可实时查看盘中食物剩余量以及环境温湿度。
可查看宠物是否在进食中的状态以及反馈是否还有储备粮食，以及水量是否充足*2。
可远程控制食物阀门（舵机）*2。

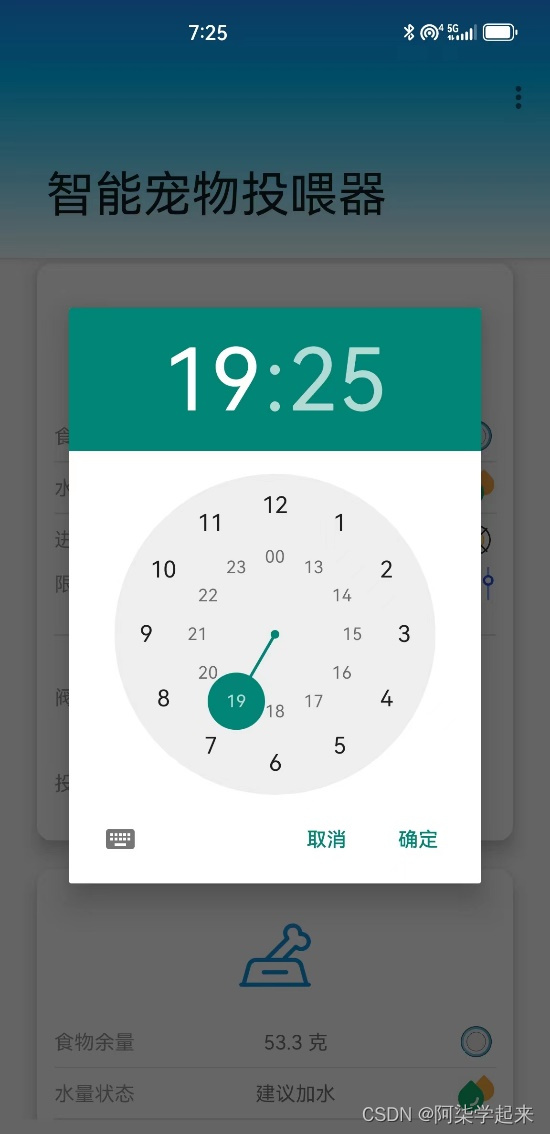

添加定时投喂功能（当食物不足时，每隔多少小时投喂一次）*2

（3）云平台使用（阿里云）（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

链接：https://pan.baidu.com/s/1qwkF_mLx_FpAfTuPGqWyig?pwd=XZY0

提取码：XZY0

二底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（多看视频，视频中有完整功能演示）

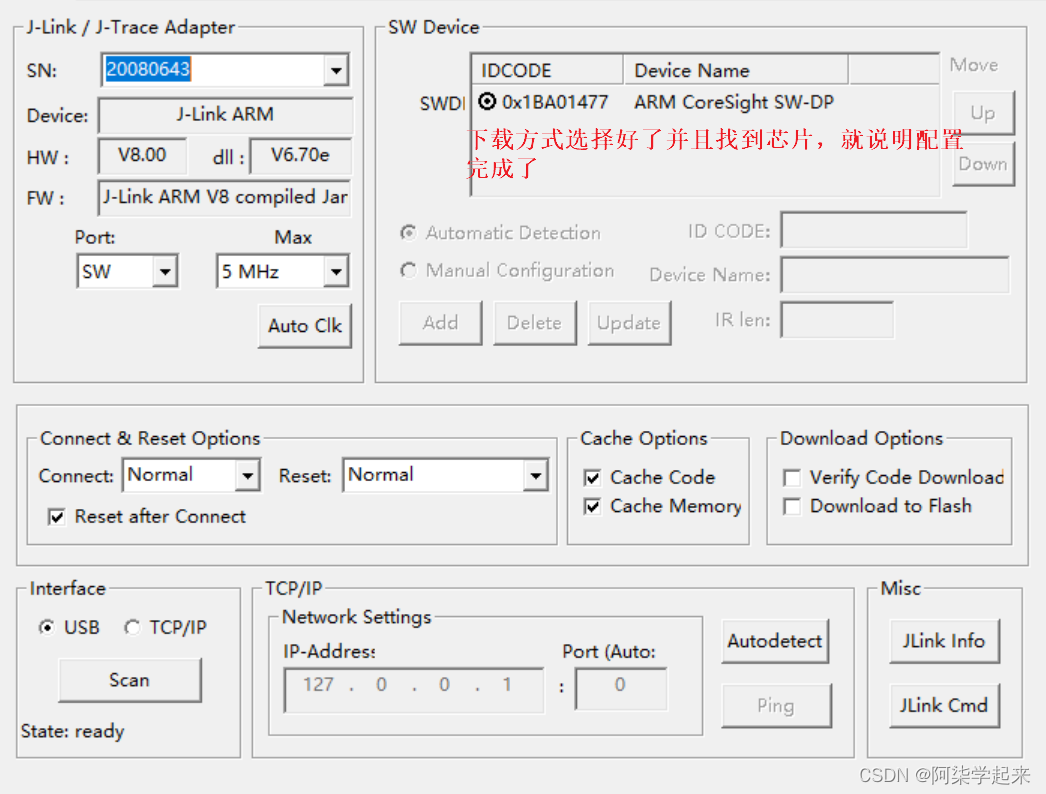

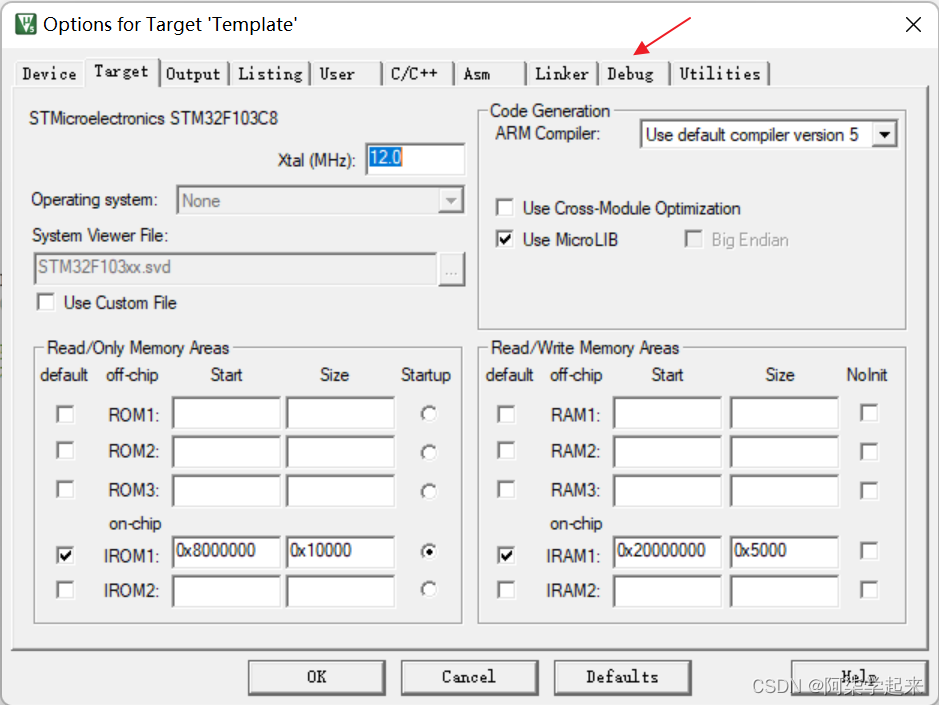

2 下载程序

先根据原理图进行连线，连接好以后在做后面的操作

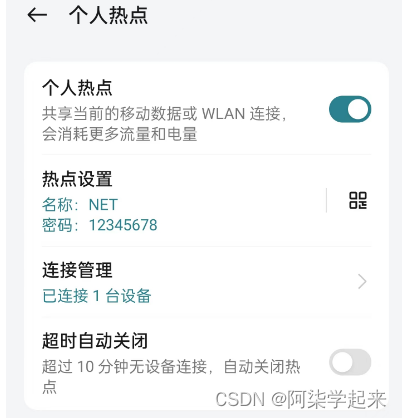

打开手机热点热点名字：NET密码：12345678

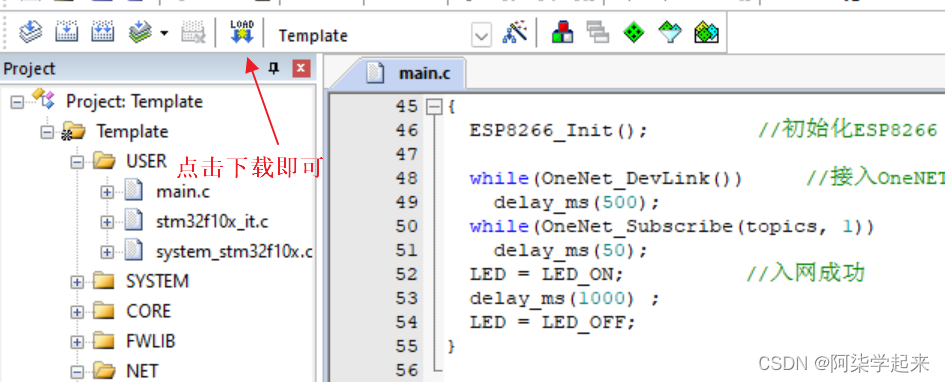

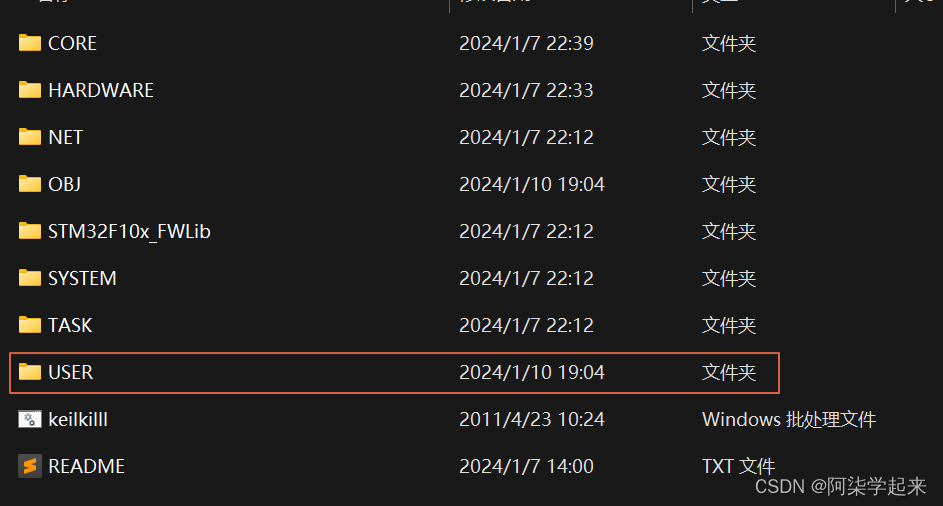

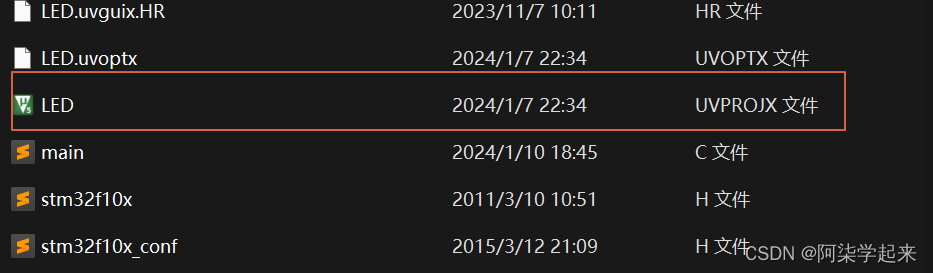

打开程序（硬件由工作室出的可以忽略下载程序这部分）

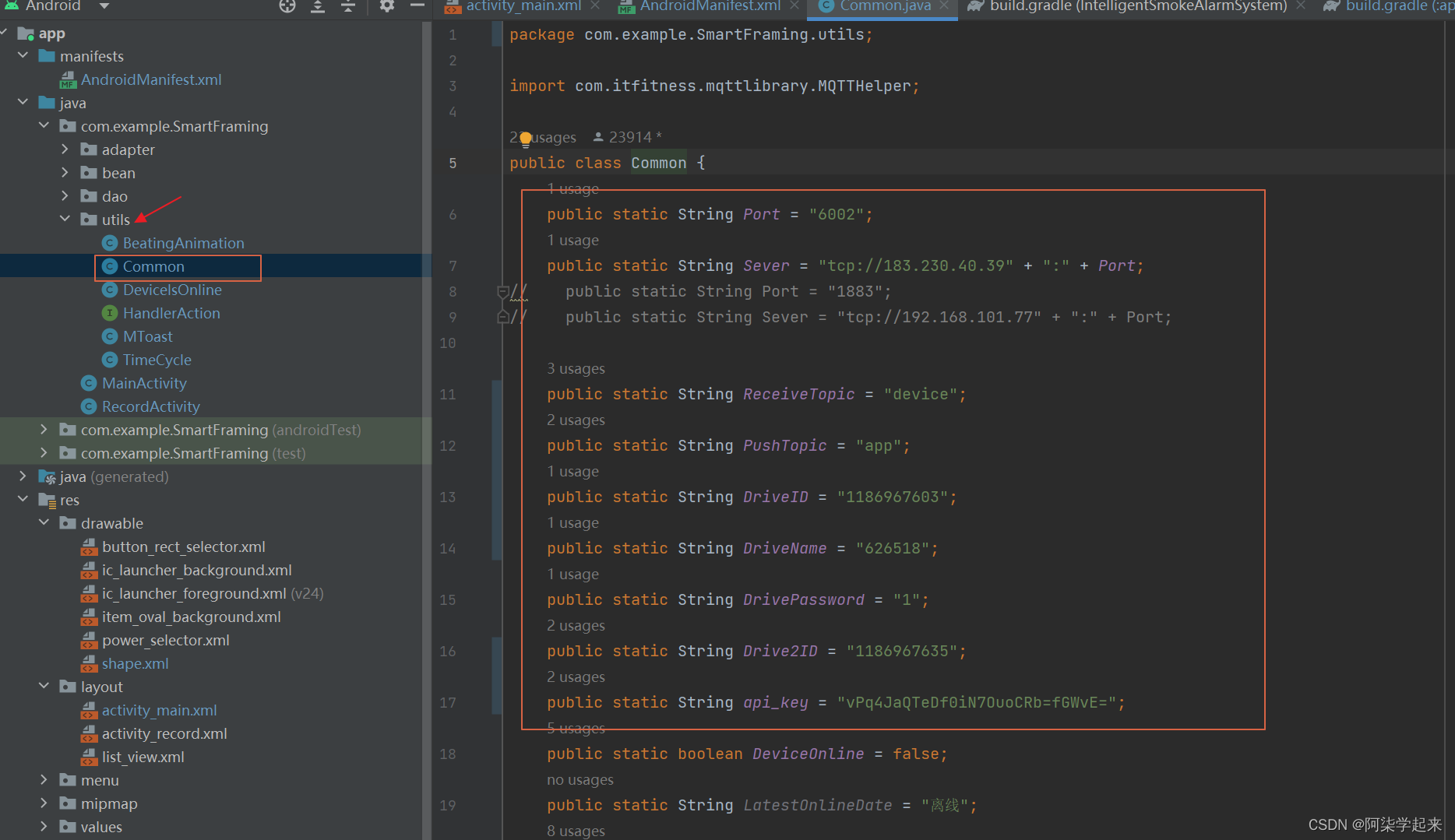

三 APP使用方式

下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

Android studio下载链接

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（老版）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
