前言

智能婴儿床系统结合了多种传感器与自动控制功能，旨在提供更全面的婴儿监护服务。硬件端包括RGB小夜灯，用户可以通过APP远程控制其颜色；0.96寸OLED屏幕实时显示环境温湿度、婴儿周围情况以及系统状态；DHT11温湿度传感器监控环境变化，土壤湿度传感器检测是否存在尿床现象并启动摇床功能，同时发送警报信息。通过人体红外传感器检测婴儿周围是否有人，声音传感器则判断婴儿是否醒来，一旦婴儿醒来，舵机会自动启动，提供摇床服务。时钟模块支持定时提醒，APP可以设置两个定时任务，在时间到达时蜂鸣器会响铃提示。ESP8266模块确保设备自动联网及掉线重连服务。APP端提供实时环境数据展示，并能够根据需要远程调整RGB灯颜色；一旦婴儿醒来，APP会弹出提示框进行通知。用户可以设置喂食定时提醒，并通过记事本功能手动记录婴儿的喝奶时间和次数，数据将存储在数据库中。

关注微信公众号--星之援工作室 发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一 连线图

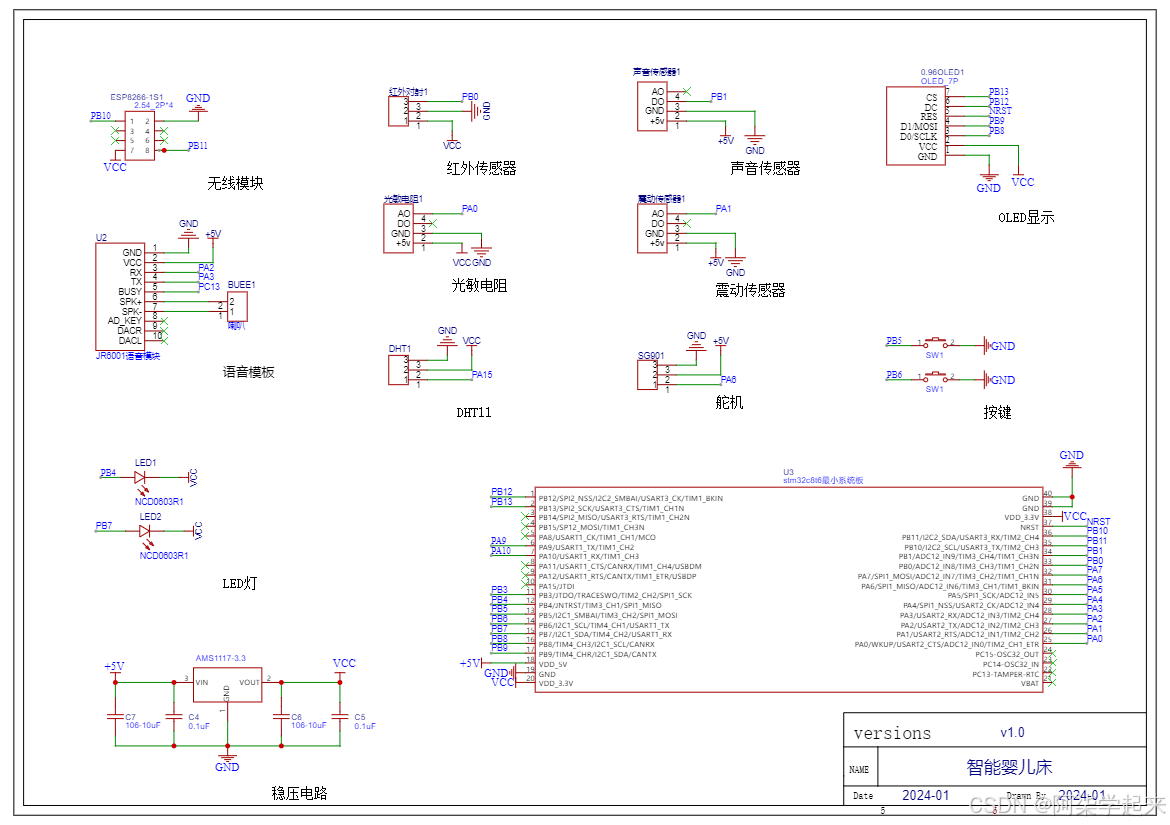

1 原理图

开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）灯和机闪烁一下，说明我们已经连接上云平台，OLED显示屏中会显示联网状态，若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔4秒会向APP传输一次数据。

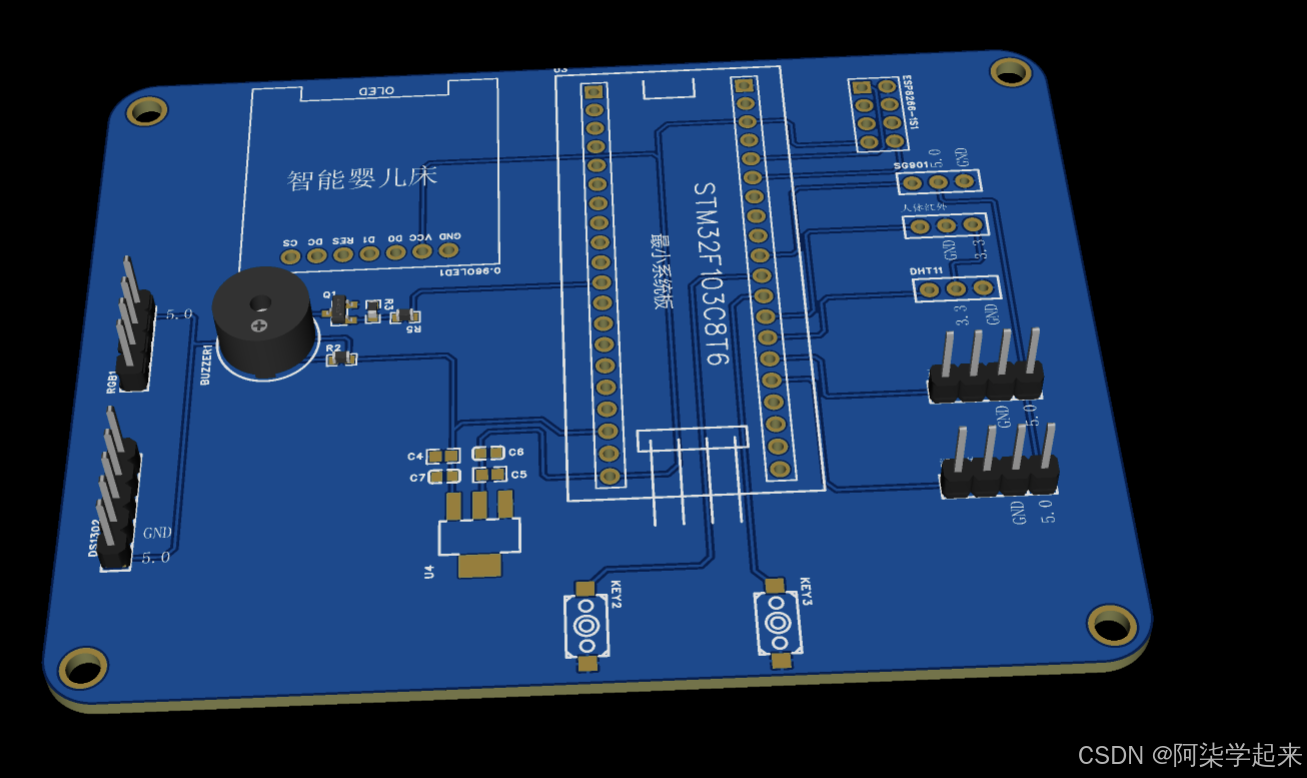

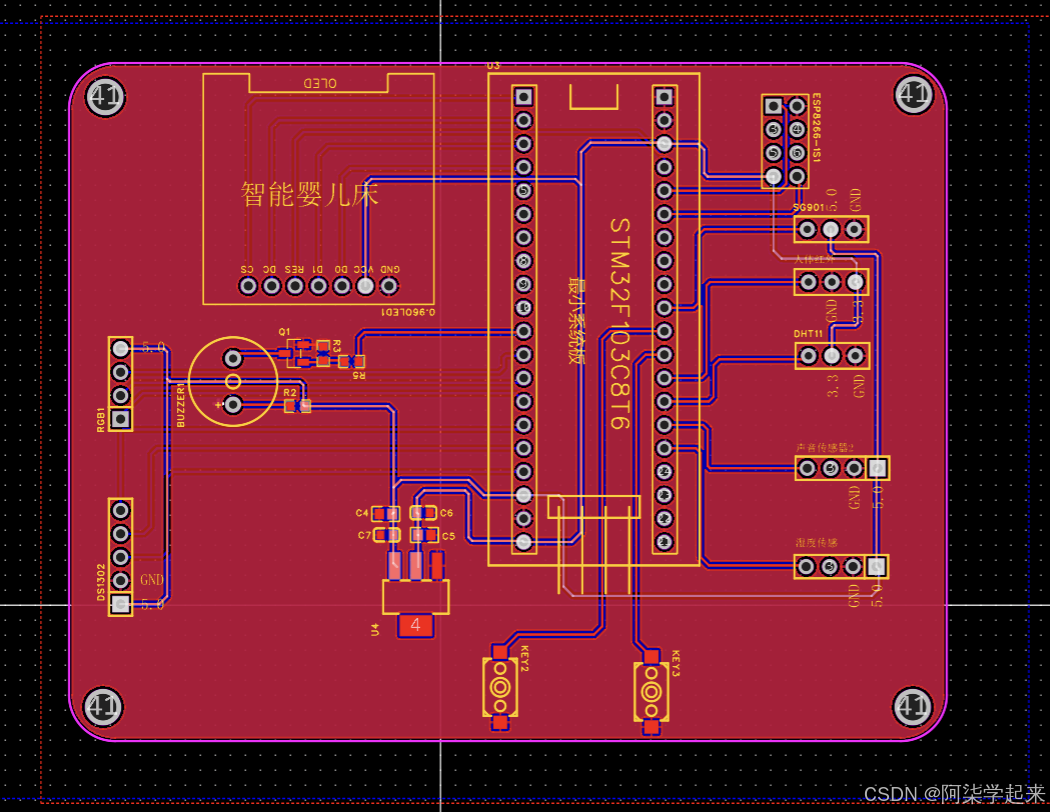

 2 PCB效果

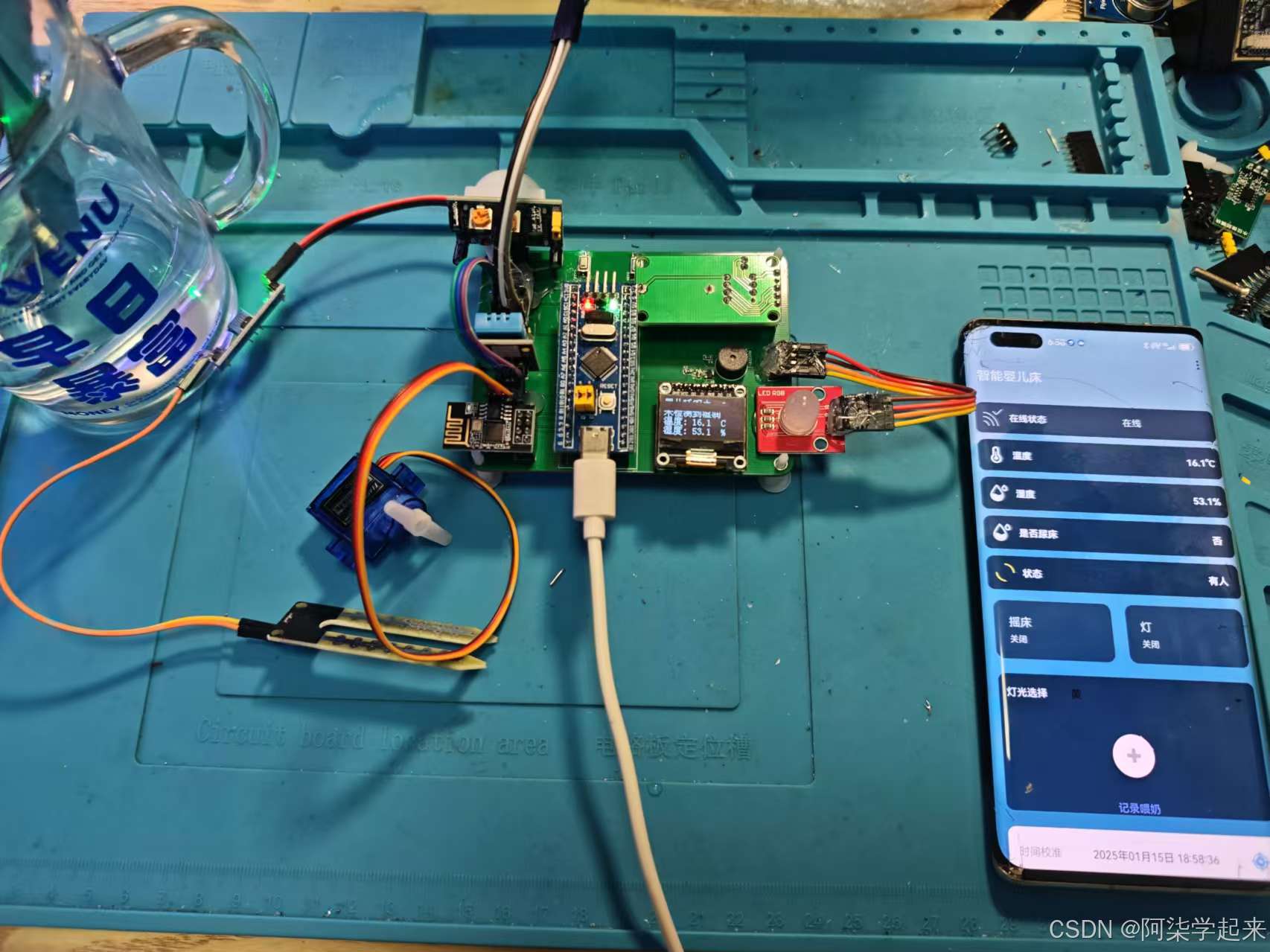

3 实物效果

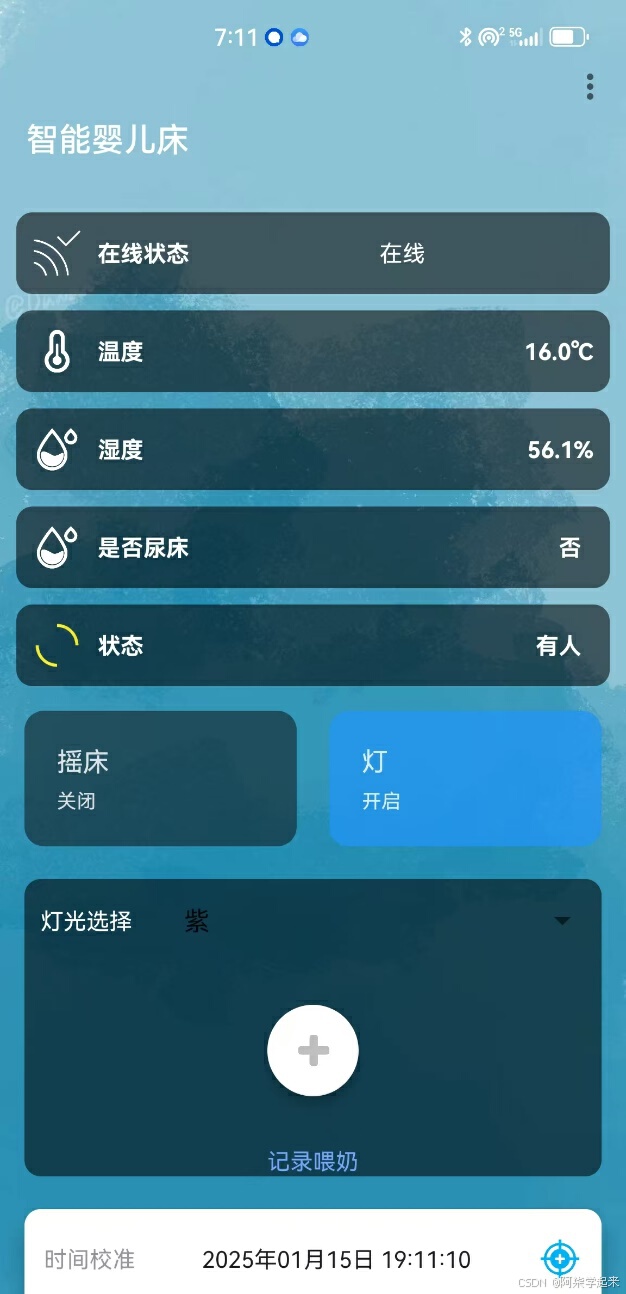

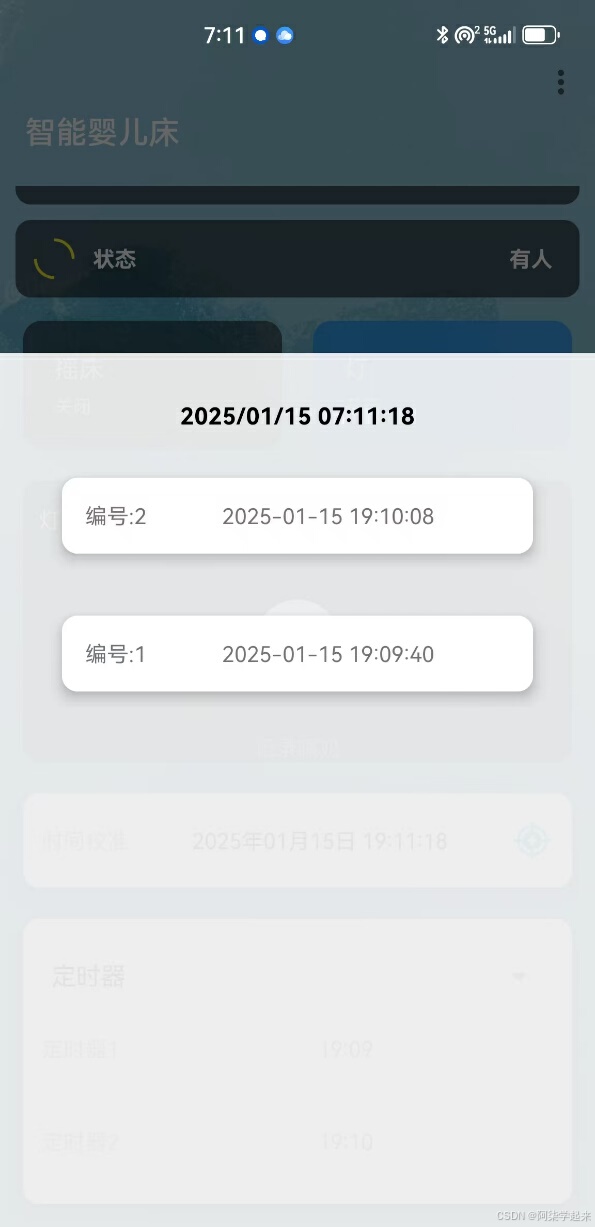

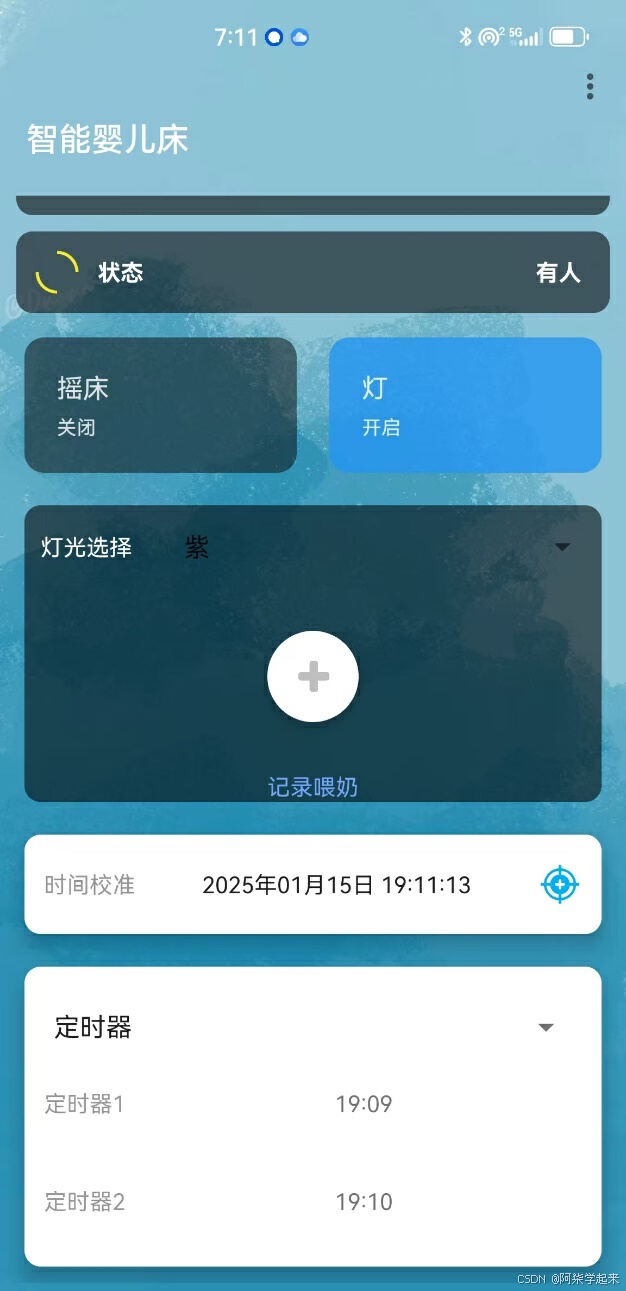

4 APP效果

5 功能概括

（1）硬件端

  1. 提供RGB小夜灯，可以通过APP控制RGB灯的颜色
  2. 使用0.96OLED显示环境数据以及状态
  3. 使用DHT11获取环境温湿度
  4. 土壤湿度传播器：用与检测婴儿是否有尿床，有则开始摇床并发送信息
  5. 通过人体红外传感器检测婴儿周围是否有人靠近
  6. 通过声音传感器判断，如果检测到超过正常阈值，则说明婴儿已经醒了
  7. 判断到婴儿醒了，则就开启舵机（摇杆）进行摇床功能
  8. 时钟模块提供时间显示，可以通过app进行两个定时下发，时间到了之后蜂鸣器会进行鸣叫提示
  9. ESP8266自动联网以及掉线重连服务

（2）APP端

  1. 显示当前环境数据，以及检测婴儿周围是否有人
  2. 可以通过app下发RGB灯的颜色
  3. 若监测到婴儿醒了，则就在APP中弹出提示框进行提示
  4. 可以下发定时时间，提示喂食婴儿
  5. APP记事本功能 手动记录婴儿喝奶时间和次数 （数据库存储功能）

（3）云平台使用（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：智能婴儿床-定时.mp4

链接: https://pan.baidu.com/s/16tMO7kOrziO9eLqo1k2dkw?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二 底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（3）. 长按按键一可以进行时间查看界面，再次长按可退出；

（3）. 长按按键二可以进行开启摇床服务，再次长按可退出；

（4）. 短按按键一可以开启或关闭RGB灯；

（5）. 短按按键二可以切换RGB灯的颜色；

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

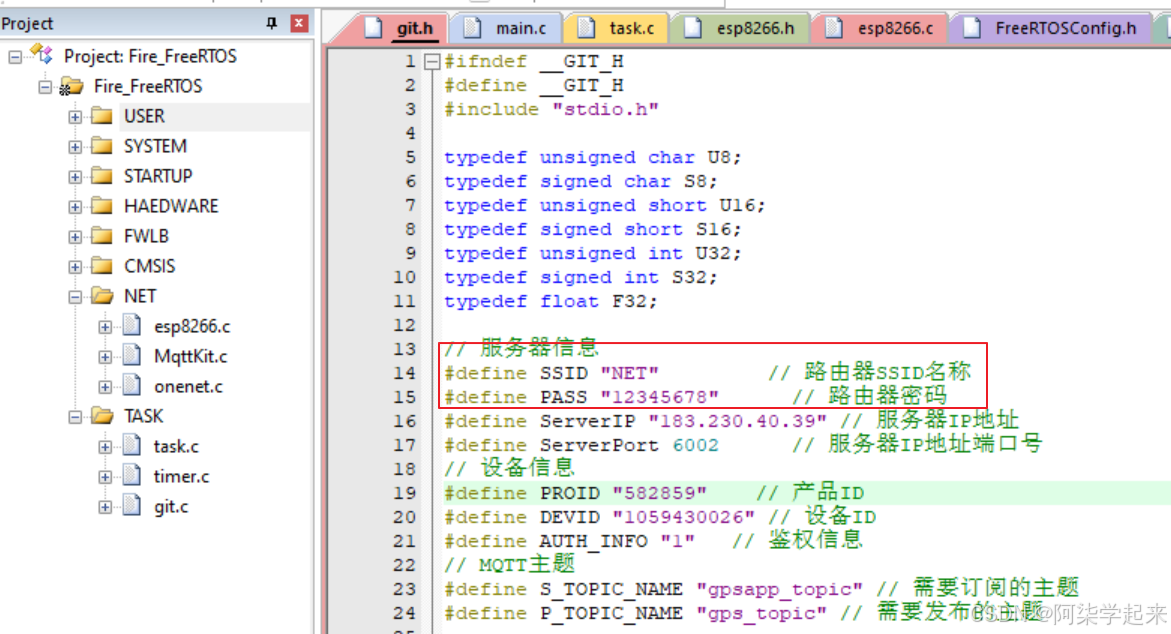

2 下载程序

  1. 先根据原理图进行连线，连接好以后在做后面的操作

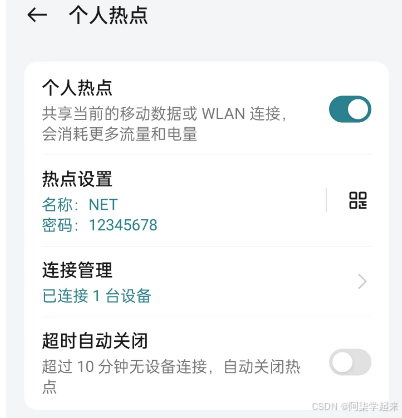

  2. 打开手机热点 热点名字：NET密码：12345678
  3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1 下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

Android studio下载链接

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0
