计算机网络学习 - 网桥

一、概念

        网桥（Bridge） 一种LAN连接设备，具有两个或更多的端口，用于将一个LAN（局域网）段的帧转发到另一段。
        桥接（Bridging） 是指依据OSI网络模型的链路层的地址，对网络数据包进行转发的过程。 是工作在OSI的第二层的。一般的交换机，网桥就有桥接作用。
        简单来说，桥接就是把一台机器上的若干个网络接口“连接”起来。其结果是，其中一个网口收到的报文会被复制给其他网口并发送出去。以使得网口之间的报文能够互相转发。
        交换机就是这样一个设备，它有若干个网口，并且这些网口是桥接起来的。于是，与交换机相连的若干主机就能够通过交换机的报文转发而互相通信。

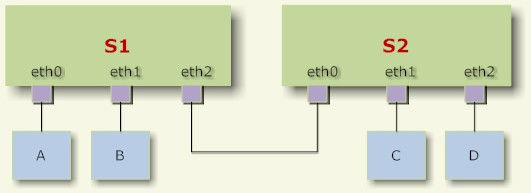

        如下图：主机A发送的报文被送到交换机S1的eth0口，由于eth0与eth1、eth2桥接在一起，故而报文被复制到eth1和eth2，并且发送出去，然后被主机B和交换机S2接收到。而S2又会将报文转发给主机C、D。

二、Linux桥接实现

        Linux内核支持网口的桥接（目前只支持以太网接口）。但是与单纯的交换机不同，交换机只是一个二层设备，对于接收到的报文，要么转发、要么丢弃。小型的交换机里面只需要一块交换芯片即可，并不需要CPU。而运行着linux内核的机器本身就是一台主机，有可能就是网络报文的目的地。其收到的报文除了转发和丢弃，还可能被送到网络协议栈的上层（网络层），从而被自己消化。
        Linux内核是通过一个虚拟的网桥设备来实现桥接的。这个虚拟设备可以绑定若干个以太网接口设备，从而将它们桥接起来。
        网桥设备br0绑定了eth0和eth1。对于网络协议栈的上层来说，只看得到br0，因为桥接是在数据链路层实现的，上层不需要关心桥接的细节。于是协议栈上层需要发送的报文被送到br0，网桥设备的处理代码再来判断报文该被转发到eth0或是eth1，或者两者皆是；反过来，从eth0或从eth1接收到的报文被提交给网桥的处理代码，在这里会判断报文该转发、丢弃、或提交到协议栈上层。
而有时候eth0、eth1也可能会作为报文的源地址或目的地址，直接参与报文的发送与接收（从而绕过网桥）。

三、Linux命令

查看网桥

brctl show [网桥名称]，例如：

root@ics-baytrail:~# brctl show
bridge name     bridge id               STP enabled     interfaces
br0             8000.00e04c6911ed       no              enp2s0
                                                        enp4s0

添加网桥

brctl addbr 网桥名称，例如：

brctl addbr br0

删除网桥

brctl delbr 网桥名称，例如：

brctl delbr br0

添加端口到网桥

brctl addif 网桥名称 端口名称(可多个)，例如：

brctl addif br0 eth0 eth1

从网桥删除端口

brctl delif 网桥名称 端口名称(可多个)，例如:

brctl delif br0 eth0
