使用调频式串联谐振试验装置时操作人员需要注意什么？

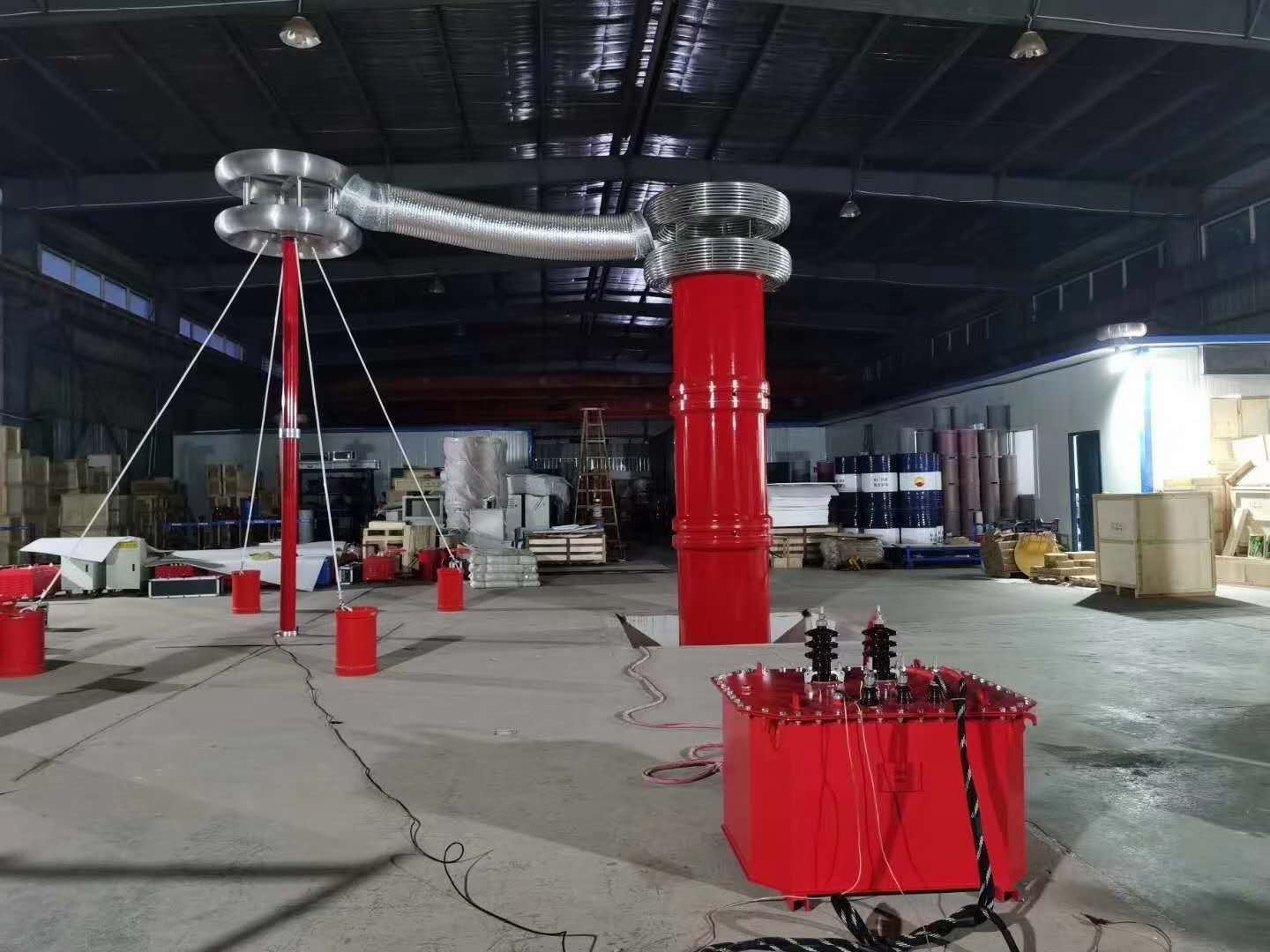

在调频式串联谐振耐压装置试验过程中，样品的电容与电抗器形成串联谐振连接模式。电容分压器与样品并联，以测量样品上的谐振电压并监测过压保护信号。变频电源的输出通过励磁变压器耦合到串联谐振电路，提供变频谐振的励磁功率。提示：现场使用时，测试人员应注意以下几个方面：
1、参与高压试验的测试员在使用调频式串联谐振耐压装置前，应仔细阅读产品说明书，并重复培训。
2、现场操作人员不少于2人。在使用过程中，应严格遵守机组高压试验安全操作规程。
3、为确保试验的安全性和正确性，除熟悉产品规范外，还必须严格按照国家有关标准和规定进行试验操作。
4、连接线不得与故障连接，否则会损坏测试装置。
5、现场使用时，输出电压为高压或超高压。仪表上标明的接地位置必须可靠接地，并注意操作安全。

调频式串联谐振耐压装置常见故障原因及排除
1、 风扇无法启动以及可能的原因：
1、紧急停车、故障保护、失谐保护后，无“故障复位”；
内部温度高导致的功率元件热保护；
风机启动失败故障排除：
1、关闭仪器电源，仪器保持30分钟左右，重新启动电源，按下仪表板上的“复位”按钮，重新启动仪器。
2、如果风机仍然无法启动，请联系供应商，不要拆除仪器！
2、 无法完成自动调谐，也找不到谐振点。原因：
测试电路接线错误，部分装置断路，电路接地不良；
无法完成调频式串联谐振耐压装置的自动调谐，找不到谐振点的故障排除方法：
1、检查接地装置是否可靠，接地连接是否断开。
2、检查励磁变压器高、低压线圈开关；
3、检查各反应器的开关；
4、检查电容分配器信号线的分断情况，分压器中高低压电容器臂的切换情况；
5.由于设备升压时没有谐振点，因此有必要检查补偿电容器的通断状态。
3、 如果所有部件都正常，则仍然没有共振的原因：
电抗器与采样容量不匹配，谐振点不准确，采样损耗大，系统Q值过低，励磁变压器高压输出电压低；
找不到共振点的故障排除方法：
1、补偿电容与测试电路连接，增加电路的电容。
2、尽可能多地串联电抗器，以提高电路的电感；
3、提高励磁变压器的输出电压；
4、干燥样品，提高绝缘强度，减少电路有功功率损耗；
