定位引起hardfault错误的代码

原创 已于 2024-12-23 09:20:20 修改 · 880 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ARM #STM32 #Keil #Hard Fault

于 2024-12-21 18:52:36 首次发布

定位引起hardfault错误的故障代码

准备

  • stm32f103开发板
  • keil软件

基础知识

两个堆栈指针

Cortex-M3 拥有两个堆栈指针，然而它们是 banked，因此任一时刻只能使用其中的一个。

  • 主堆栈指针（MSP）：复位后缺省使用的堆栈指针，用于操作系统内核以及异常处理例程（包括中断服务例程）
  • 进程堆栈指针（PSP）：由用户的应用程序代码使用。

入栈

响应异常的第一个行动，就是自动保存现场的必要部分：依次把xPSR, PC, LR, R12以及R3-R0由硬件自动压入适当的堆栈中：如果当响应异常时，当前的代码正在使用PSP，则压入PSP，也就是使用进程堆栈；否则就压入MSP，使用主堆栈。一旦进入了服务例程，就将一直使用主堆栈。

异常返回值

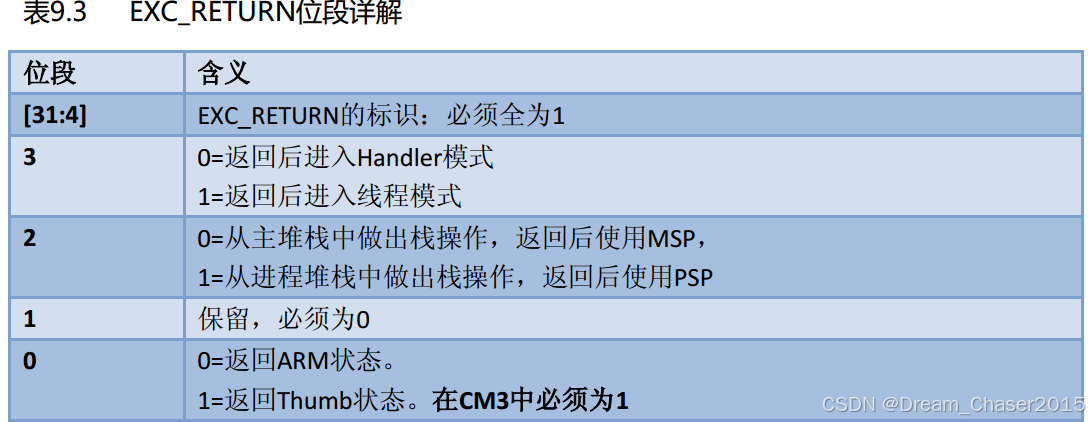

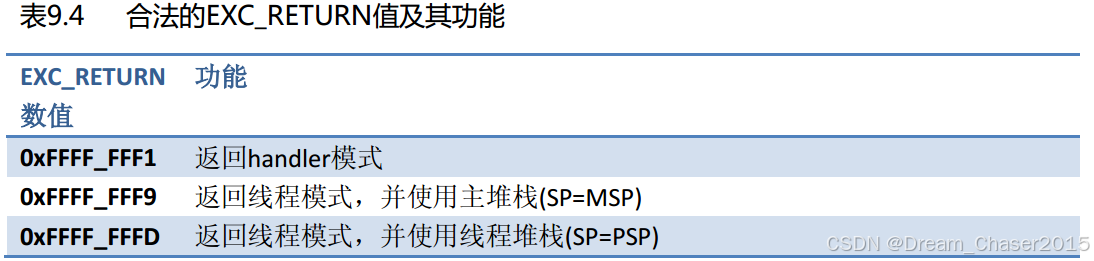

在进入异常服务程序后，将自动更新LR的值为特殊的EXC_RETURN。这是一个高28位全为1的值，只有[3:0]的值有特殊含义

在这里插入图片描述

在这里插入图片描述

具体错误举例

精确的总线错误

在正常运行的代码中添加如下代码，示例中使用的是跑freertos的代码。我们定义一个指针，不赋值，
