介绍

LTE的控制信道所使用的的资源区域叫做Control Region, 占用前1~3个符号里的整个带宽，这样可以获得很好的Frequency Diversity.，因此这种情况下，UE 只需知道PDCCH 所占据的OFDM 符号数，就可以确定PDCCH 的搜索空间。

但是NR里由于支持灵活的带宽配置，引入了BWP(BandWidth Part)概念，那么控制资源区域也要在BWP内，因此定义了CORESET：

COntrol REsource SET - 控制资源集，用于传输PDCCH的时/频资源。
由高层信令半静态配置。
时域上可以出现在slot的任何位置，频域上处在BWP之内。

其对应的PDCCH 时域和频域资源是可以灵活配置的，NR 系统中UE要解码PDCCH 需要先获得，PDCCH 在时域和频域上的位置。

CORESET（control-resource set）是控制信息的资源集合，包含物理资源（Resource Grid）的集合，还包括一些参数集合（比如DCI）。它是Downlink Resource Grid中特定区域内的物理资源集合，其用于承载PDCCH （DCI）。
NR 中将PDCCH设计为可以在一个可配置的CORESET上传输，提升了灵活性。

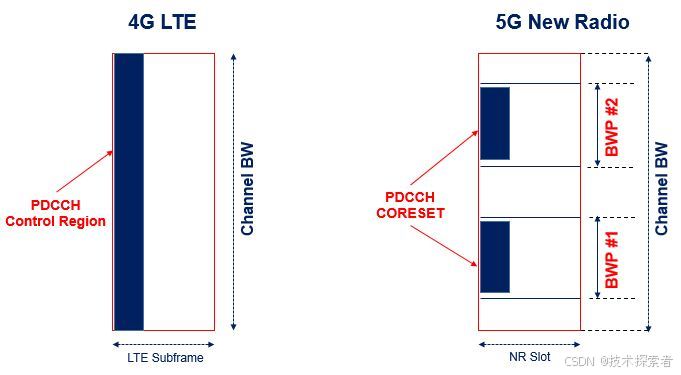

在频域上，CORESET的参考点是BWP，而LTE的控制区域在频域上是整个信道（CBW）；在时域上，LTE有PCFICH控制，而NR由RRC参数ControlResourceSet.duration控制，在特定的BWP范围内传输数据。一个子帧中最大3个OFDM符号，表示为。

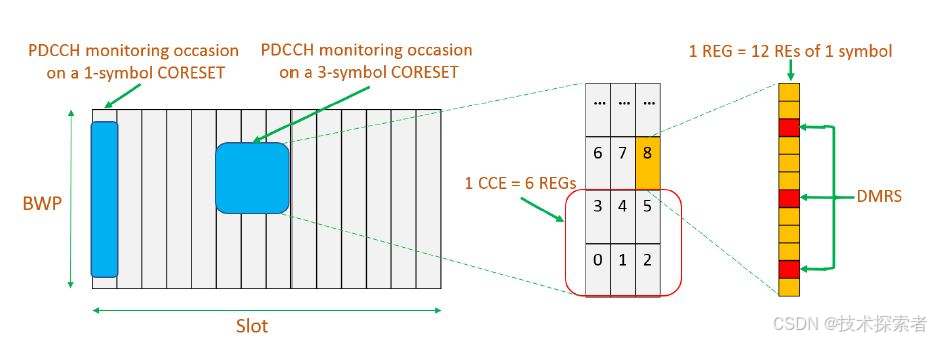

CORESET中分配的频率可以是连续的，也可以是非连续的。CORESET中的时域跨度为1~3个连续的OFDM符号。CORESET中的RE会被组织成REG（RE Group）。每个REG由一个OFDM符号上的12个RE组成。将一个PDCCH限制在一个CORESET中，并通过它自己的解调参考信号（DMRS）进行传输，形成了UE特定的控制信道波束。一个PDCCH可以承载在1、2、4、8或16个CCE（control channel elements）上，以适应不同的DCI payload大小或不同的编码速率。每个CCE由6个REG组成。一个CORESET中的CCE到REG的映射可以是交织的（用于频率分集）也可以是非交织的（用于局部波束赋形）。

可以配置UE，对不同DCI格式和不同聚合级别的多个候选PDCCH进行盲检。虽然盲检会给UE带来一些开销，但是为了实现灵活调度，以及更低的成本处理不同格式的DCI，这仍然是有必要的。

CORESET 分类

小区级CORESET

以CORESET 0 进行标识，主要用来承载SIB1所需的Tpye-0-PDCCH CSS 集合。

用户相关的CORESET

以CORESET 1~11进行标识，通过系统消息或者UE 专属的RRC 信令配置。

CORESET相关的参数

RE：是5G NR中最小的资源单位，由一个频域子载波和一个时域OFDM符号组成；
REG：一个REG是一个资源块，包含频域上的12个RE，和时域上的一个OFDM符号；
REG Bundles：由多个REG组成。Bundle的大小由RRC信令中的参数 reg-bundle-size确定；
CCE：一个CCE由多个REG组成。在一个CCE中，REG Bundles的数量是不同的；
聚合等级：聚合等级表示为一个PDCCH分配的CCE数量。

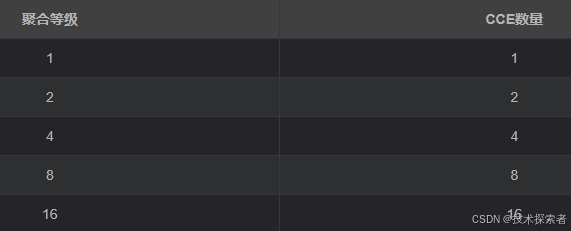

聚合级别和分配的CCE数量定义在下表中：

UE如何使用CORESET

在LTE系统中，控制区域的频域始终与系统总带宽相同，因此不需要参数来定义LTE控制区域的频域。时域区域可以是1、2或者3，其由PCFICH来确定。

而在NR中，RRC信令可以同时定义频域和时域，相关参数如下图所示：

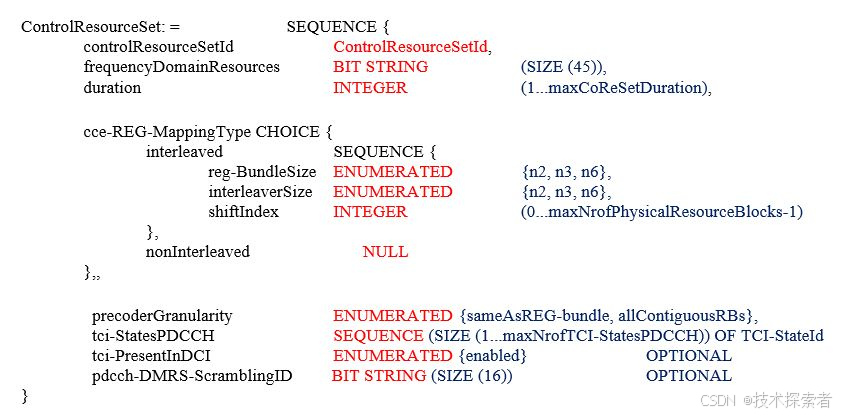

根据3GPP规范38.331定义CORESET的RRC信令消息参数如下所示：

PDCCH到CORESET的映射

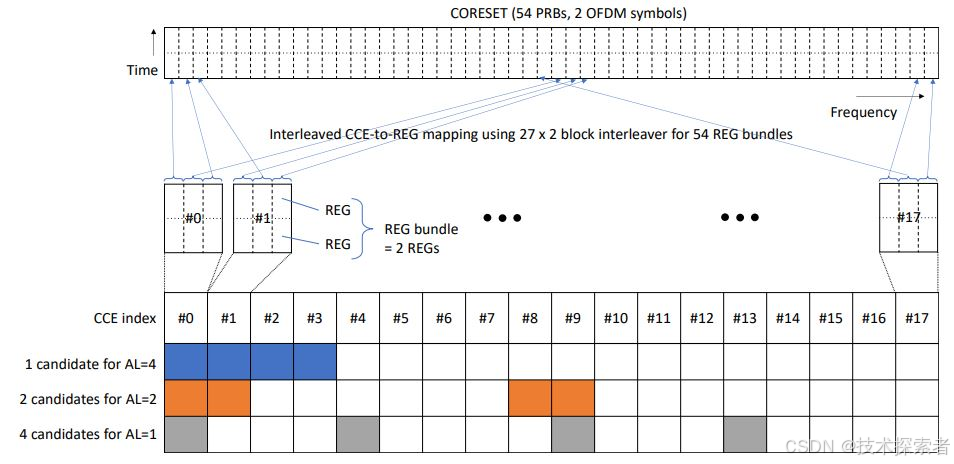

一个AL等于L的DCI，是由L个连续的CCE组成的，这些CCE会映射到一个CORESET上的多个REG上。NR支持在一个CORESET中对DCI进行分布式和本地化资源分配。这是通过为每个CORESET配置交织或非交织的CCE-to-REG映射来实现的。对于交织的CCE-to-REG映射，用于构成一个PDCCH的CCE上的REG Bundles，会以REG Bundles为单位分布在频域中，如下图所示：

一个REG bundle是由相邻的一些REG组成的一个不可分割的资源集合。一个REG Bundles可以跨越CORESET配置的所有OFDM符号。因此，交织的CCE-to-REG映射可以同时获得时域处理增益和频域分集。交织的CCE-to-REG映射可以看作是先按行向数组连续填充REG Bundles索引，然后按列向数组读取的过程。这个过程通常称为块交织（block interleaving）。通过这种方法，一个PDCCH中相邻的CCE在频域中被分解为分散的REG Bundles。另一方面，对于非交织的CCE-to-REG映射，AL等于L的DCI的所有CCE都被映射到CORESET中连续的REG Bundles中。

一旦一个PDCCH对应的REG确定后，会首先将PDCCH的调制符号映射到REG的RE上，然后再映射时域，即分别按照RE索引和符号索引的递增顺序映射。

在PDCCH中NR支持宽带和窄带预编码。在宽带预编码中，PDCCH的DMRS使用相同的预编码器在携带PDCCH的CORESET中的所有连续REG中传输。而在窄带预编码中，PDCCH的DMRS仅在实际用于PDCCH传输的REG bundle中传输，且预编码仅在REG bundle中是恒定的。前者可以最大化频域处理增益，后者可以利用频率相关波束赋形增益。由于对payload和对应的DMRS应用了相同的预编码，预编码对UE是透明的。
