引言

在电路的实践过程中，我们常常会使用一些现有的组合电路，这些被称为常用组合电路，下面我将进行介绍，包括：编码器、译码器、数据选择器、数值比较器、加法器等常用组合电路。

一：编码器

介绍

编码是指代码表示文字、符号或数字等特定对象的过程。在日常生活中，如身份证号码、学生学号等都是编码。在数字系统一般使用二进制数，因此编码是将其编码为一些二进制代码。

输入m个信号，输出n个信号，应满足： $2^{n-1}< m\leqslant2^{n}$ 。

二进制普通编码器

下面进行介绍一个8-3编码器，是一个8路输出信号，可以理解为0-8，而输出信号是3路（ $2^{3}=8$ 则可以表示8路输入），下面是真值表。

输入	输出
输入	$Y_{2}$	$Y_{1}$	$Y_{0}$
$I_{0}$	0	0	0
$I_{1}$	0	0	1
$I_{2}$	0	1	0
$I_{3}$	0	1	1
$I_{4}$	1	0	0
$I_{5}$	1	0	1
$I_{6}$	1	1	0
$I_{7}$	1	1	1

逻辑表达式如下

$Y_{2}=I_{4}+I_{5}+I_{6}+I_{7}$
$Y_{1}=I_{2}+I_{3}+I_{6}+I_{7}$
$Y_{0}=I_{1}+I_{3}+I_{5}+I_{7}$

根据逻辑表达式，设计逻辑图即可。

扩展

二—十进制普通编码器

二—十进制普通编码器的功能是将0~9，编码为2进制，首先要确认多少路输出信号，因为 $10<2^{4}$ 则选择4路输出信号，接着跟2-8编码器类似，即可完成设计，这样其实会多出几种输出不会出现，但不会影响其功能。

优先编码器

请思考，如果2路输入电路都为1，那么普通编码器的输入会是怎么样的呢？

答案很简单，输出结果一定是不符合的，这样就需要对其进行处理，而优先编码器就是解决这种情况的。优先（这里仅考虑高位优先）的意义就是当高位输入时，便只优先考虑高位，不管低位输入如何，按高位的输出结果输出。

真值表如下

输入								输出
$I_{0}$	$I_{1}$	$I_{2}$	$I_{3}$	$I_{4}$	$I_{5}$	$I_{6}$	$I_{7}$	$Y_{2}$	$Y_{1}$	$Y_{0}$
1	0	0	0	0	0	0	0	0	0	0
$\times$	1	0	0	0	0	0	0	0	0	1
$\times$	$\times$	1	0	0	0	0	0	0	1	0
$\times$	$\times$	$\times$	1	0	0	0	0	0	1	1
$\times$	$\times$	$\times$	$\times$	1	0	0	0	1	0	0
$\times$	$\times$	$\times$	$\times$	$\times$	1	0	0	1	0	1
$\times$	$\times$	$\times$	$\times$	$\times$	$\times$	1	0	1	1	0
$\times$	$\times$	$\times$	$\times$	$\times$	$\times$	$\times$	1	1	1	1

$\times$ ：表示无关项，这样可以实现优先编码器。

二：译码器

译码器是编码期的逆运算。n路输入，m路输出，那么其满足关系： $2^{n-1}< m\leqslant2^{n}$

其原理与编码器相反，输入与输出调换即可，不详细介绍了。

下面请思考一个问题，如果我想要译码显示对应的数字怎么办？

答案是使用一个数码显示器，效果如下，a-g对应每一个输出，对于相应输入，我只需要对应输出显示成相应的数字就可以完成显示了，这样是不是就完成了显示的功能呢！

三：数据选择器

介绍

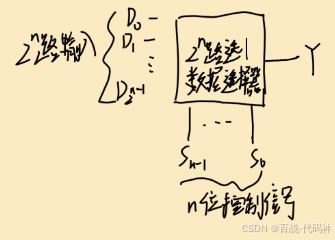

数据选择器（MUX）又称多路选择器或多路开关，是一种多路输入、单路输出的组合电路。这个是比较传统的概念，其实就是使用n个信号来控制输出。下面是对其的示意图，对于n个控制信号，可以选择 $2^{n}$ 个输入。

4选1数据选择器

4选1数据选择器有4路输入信号，1路输出信号，2路控制信号。

下面对其定义：

分别用 $D_{0}^{}$ ， $D_{1}^{}$ ， $D_{2}^{}$ ， $D_{3}^{}$ 表示输入信号； $S_{0}^{}$ ， $S_{1}^{}$ 表示控制信号； $Y$ 表示输出信号。
当 $S_{0}^{}$ $S_{1}^{}$ =00时， $Y$ = $D_{0}^{}$ ；当 $S_{0}^{}$ $S_{1}^{}$ =01时， $Y$ = $D_{1}^{}$ ；当 $S_{0}^{}$ $S_{1}^{}$ =10时， $Y$ = $D_{2}^{}$ ；当 $S_{0}^{}$ $S_{1}^{}$ =00时， $Y$ = $D_{3}^{}$ 。

输入						输出
$S_{1}^{}$	$S_{0}^{}$	$D_{0}^{}$	$D_{1}^{}$	$D_{2}^{}$	$D_{3}^{}$	$Y$
0	0	0	×	×	×	0
0	0	1	×	×	×	1
0	1	×	0	×	×	0
0	1	×	1	×	×	1
1	0	×	×	0	×	0
1	0	×	×	1	×	1
1	1	×	×	×	0	0
1	1	×	×	×	1	1

得到逻辑表达式：

$Y={D_{0}}\bar{{S_{1}}}\bar{{S_{0}}}+{D_{1}}\bar{{S_{1}}}{S_{0}}+{D_{2}}{S_{1}}\bar{{S_{0}}}+{D_{2}}{S_{1}}{S_{0}}$

根据逻辑表达式变可以得到逻辑图，其他选择器也同样可以使用此原理设计。

扩展

若想要设计一个8选1数据选择器怎么办？

其实可以使用2个4选1数据选择器改造实现，只需要3位控制信号，使用 ${S_{2}}$ 来选择第一个选择器或者第二个选择器， $S_{0}^{}$ $S_{1}^{}$ 则用来控制是哪一位输出（第一个选择器或者第二个选择器中的哪一路输出信号）。

四：数值比较器

介绍

数值比较器是用来比较两个数的数值大小的逻辑元器件。

基本功能

输入2个位数相同的数A和B，比较大小后，输出数值比较的结果：A>B、A=B或A<B。

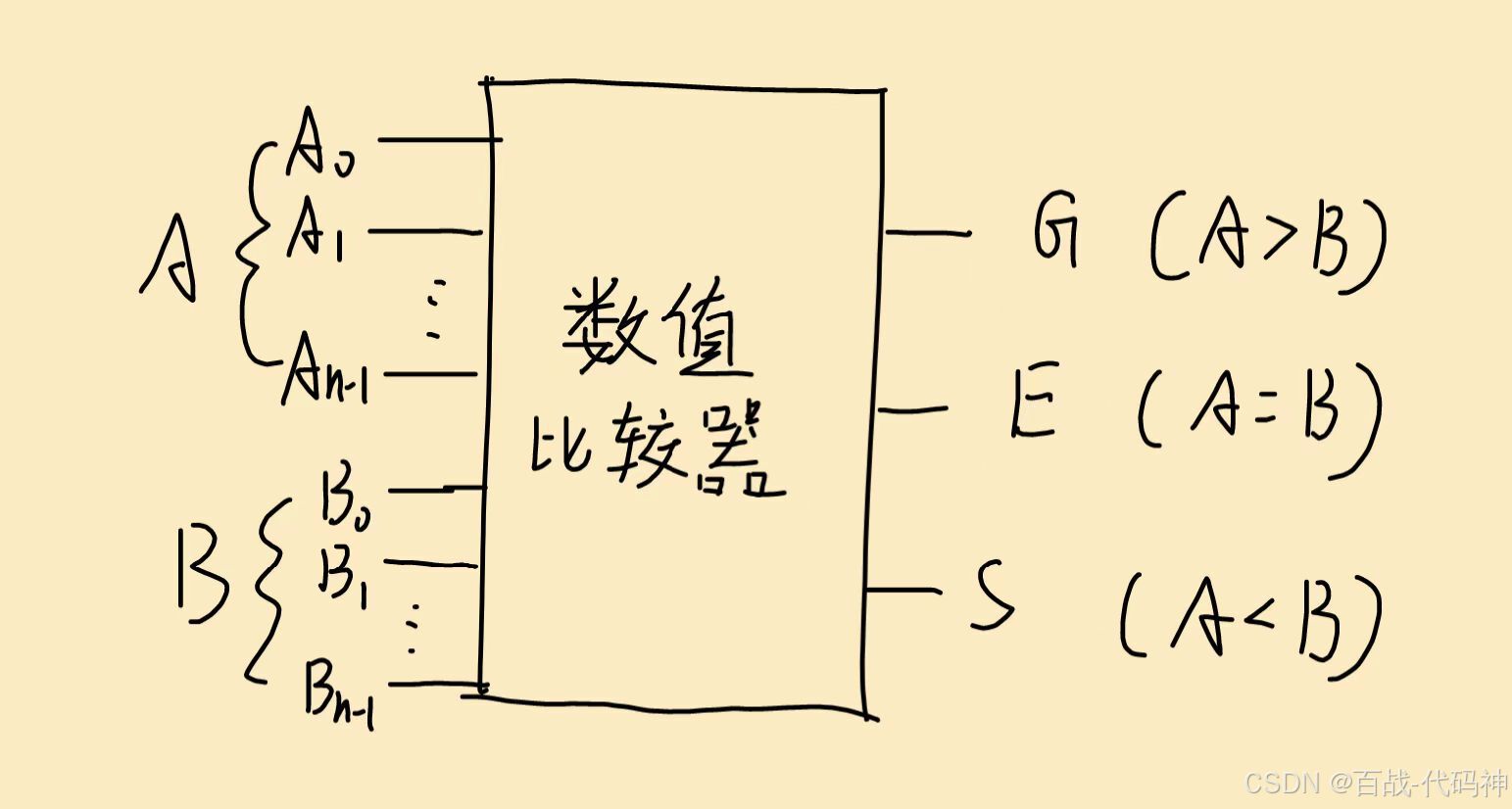

示意图

1位二进制数值比较器

根据功能得到真值表：

输入		输出
A	B	G	E	S
0	0	0	1	0
0	1	0	0	1
1	0	1	0	0
1	1	0	1	0

不难得出逻辑表达式

$G=A\bar{B}$

$E=\bar{A}\bar{B}+AB=\overline{A\oplus B}$

$S=\bar{A}B$

其实S还有其他形式的表达： $S=\overline{G+E}$

根据逻辑表达式变可以得到逻辑图。

多位二进制数值比较器

多位二进制数值比较器分为2种情况：一是无符号，而是有符号。

无符号多位二进制数值比较器

多位无符号二进制比较器，只需要使用多个1位二进制数值比较器由高位向下优先比较，若在高位比较结果已经出来，则不需要进行比较了，直接输出即可。（这里对其进行粗略介绍，详细过程可以查阅资料）

有符号多位二进制数值比较器

有符号多位二进制数一般采用补码形式编码。有符号多位二进制数值比较器同样需要使用多个1位二进制数值比较器，当两个数比较时，应先比较符号位（最高位），若不同，则可以确定符号位位0的数（正数）大。否则则依次（高位向低位）比较，直到有一位数大时，输出该为数大，否则输出相等。（这里对其进行粗略介绍，详细过程可以查阅资料）
