给图像画图在jupyter

1.画线条

from skimage import io,draw

import matplotlib.pyplot as plt

image=io.imread("D:\\A-GX\\3\\7.jpg" )

这行代码使用了 draw.line 函数来在图像上绘制一条从左上角 (1, 150) 到右下角 (200, 660) 的线。rr 和 cc 变量存储了这条线上的行和列的索引。

rr,cc=draw.line(1,150,200,660)

这行代码将线上的像素值设置为零，即将线绘制为黑色。

image[rr,cc]=0

#  draw.set_color(image,[rr,cc],[0,0,255])   调色

plt.imshow(image,plt.cm.gray)

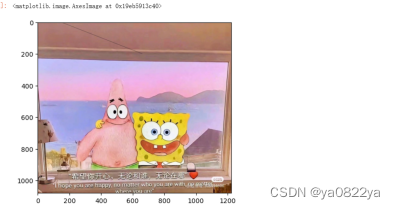

运行结果：

2.画圆

from skimage import io,draw

import matplotlib.pyplot as plt

image=io.imread("D:\\A-GX\\3\\7.jpg" )

这行代码使用了 draw.disk 函数来在图像上绘制一个以 (150, 150) 为中心，半径为 60 的圆形。rr 和 cc 变量存储了圆形内的行和列的索引

rr,cc=draw.disk((150,150),60)

这行代码使用 draw.set_color 函数将圆形内的像素值设置为蓝色。

draw.set_color(image,[rr,cc],[0,0,255])
plt.imshow(image,plt.cm.gray)

运行结果：

3.画矩形

from skimage import io,draw
import matplotlib.pyplot as plt
import numpy as np
image=io.imread("D:\\A-GX\\3\\7.jpg" )

这行代码定义了一个包含四个点的数组，这些点构成了多边形的顶点坐标。

X=np.array([400,200,200,400])
Y=np.array([50,50,100,100])

这行代码使用了 draw.polygon 函数来在图像上绘制一个由 Y 和 X 数组定义的多边形。rr 和 cc 变量存储了多边形内的行和列的索引。

rr,cc=draw.polygon(Y,X)

这行代码使用 draw.set_color 函数将多边形内的像素值设置为红色。

draw.set_color(image,[rr,cc],[255,0,0])
plt.imshow(image,plt.cm.gray)

运行结果：

4.画六边形

from skimage import io,draw
import matplotlib.pyplot as plt
import numpy as np
image=io.imread("D:\\A-GX\\3\\7.jpg" )

这行代码定义了一个包含六个点的数组，这些点构成了多边形的顶点坐标。

X = np.array([250,400,500,400,250,150])
Y = np.array([50,50,200,320,320,200])

这行代码使用了 draw.polygon 函数来在图像上绘制一个由 Y 和 X 数组定义的多边形。rr 和 cc 变量存储了多边形内的行和列的索引。

rr,cc=draw.polygon(Y,X)

这行代码使用 draw.set_color 函数将多边形内的像素值设置为红色

draw.set_color(image,[rr,cc],[255,0,0])
plt.imshow(image,plt.cm.gray)

运行结果：

5.画椭圆

from skimage import io,draw
import matplotlib.pyplot as plt
image=io.imread("D:\\A-GX\\3\\7.jpg" )

这行代码使用了 draw.ellipse 函数来在图像上绘制一个以 (500, 500) 为中心，长轴为 80，短轴为 30 的椭圆。rr 和 cc 变量存储了椭圆内的行和列的索引。

rr,cc=draw.ellipse(500,500,30,80)

这行代码使用 draw.set_color 函数将椭圆内的像素值设置为红色。

draw.set_color(image,[rr,cc],[255,0,0])
plt.imshow(image,plt.cm.gray)

运行结果：

6.画圆

from skimage import io,draw
import matplotlib.pyplot as plt
image=io.imread("D:\\A-GX\\3\\7.jpg" )

这行代码使用了 draw.circle_perimeter 函数来在图像上绘制一个以 (300, 300) 为中心，半径为 30 的圆的轮廓。rr 和 cc 变量存储了圆轮廓内的行和列的索引。

rr,cc=draw.circle_perimeter(300,300,30)

这行代码使用 draw.set_color 函数将圆轮廓内的像素值设置为红色。

draw.set_color(image,[rr,cc],[255,0,0])
plt.imshow(image,plt.cm.gray)

运行结果：

7.平移

from skimage import io, transform
import matplotlib.pyplot as plt
img = io.imread("D:\\A-GX\\3\\7.jpg")

这行代码创建了第一个子图，显示了原始图像。

plt.subplot(131)
plt.title('origin image')
plt.imshow(img,plt.cm.gray)
plt.axis('off')

这行代码应用了一个平移变换到原始图像上，使得图像向右平移了 400 像素，向下平移了 200 像素

translation = (400, 200)
img1=transform.warp(img,transform.AffineTransform(translation=translation))

这行代码创建了第二个子图，显示了平移后的图像。

plt.subplot(132)
plt.title('Translate')
plt.imshow(img1, plt.cm.gray)
plt.axis('off')
plt.show()

运行结果：

8.镜像

import numpy as np
from skimage import io, color
import matplotlib.pyplot as plt
img = io.imread("D:\\A-GX\\3\\7.jpg",plt.cm.gray)

水平镜像   这行代码创建了原始图像的水平镜像

h = np.fliplr(img)

垂直镜像   这行代码创建了原始图像的垂直镜像。

w = np.flipud(img)

设置了图形的大小为 10x5

plt.figure(figsize=(10, 5))

这行代码创建了第一个子图，显示了原始灰度图像。

plt.subplot(131)
plt.title('Original Image')
plt.imshow(img,plt.cm.gray)
plt.axis('off')

这行代码创建了第二个子图，显示了水平镜像后的图像。

plt.subplot(132)
plt.title('Horizontal Mirror')
plt.imshow(h,plt.cm.gray)
plt.axis('off')

这行代码创建了第三个子图，显示了垂直镜像后的图像。

plt.subplot(133)
plt.title('Vertical Mirror')
plt.imshow(w,plt.cm.gray)
plt.axis('off')
plt.show()

 运行结果：
