概述
什么是计算机网络?
计算机网络是指将地理位置不同的具有独立功能的多台计算机及其外部设备,通过通信线路连接起来,在网络操作系统,网络管理软件及网络通信协议的管理和协调下,实现资源共享和信息传递的计算机系统。

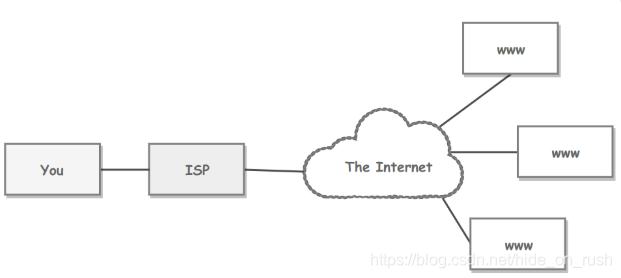

互联网
概述
计算机网络由若干结点和连接这些结点的链路组成,这些结点可以是计算机、集线器、交换机、路由器等等。
网络的网络:
网络把主机连接起来,而互连网(internet)是把多种不同的网络连接起来,因此互连网是网络的网络。而互联网(Internet)是全球范围的互连网。
组成

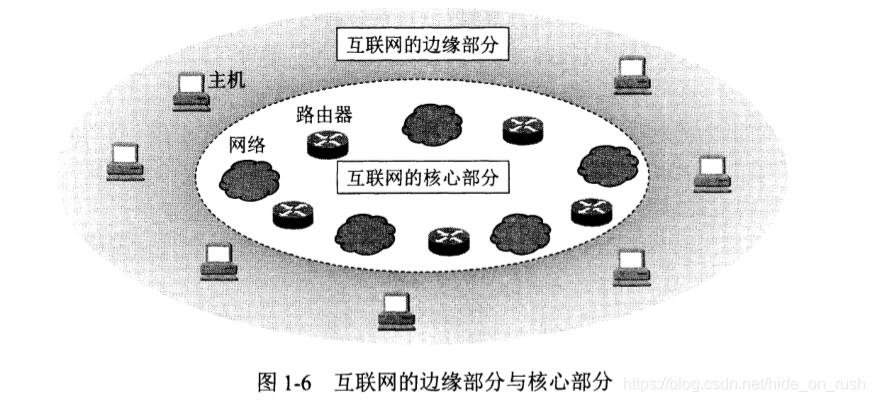

互联网分为边缘部分和核心部分
-
边缘部分:由所有连接在互联网上的主机组成。这部分是用户直接使用的,用来进行通信(传送数据、音频或视频)和资源共享。比如计算机、手机等设备。
-
核心部分:由大量网络和连接这些网络的路由器组成。这部分是为边缘部分提供服务的(提供连通性和交换)。

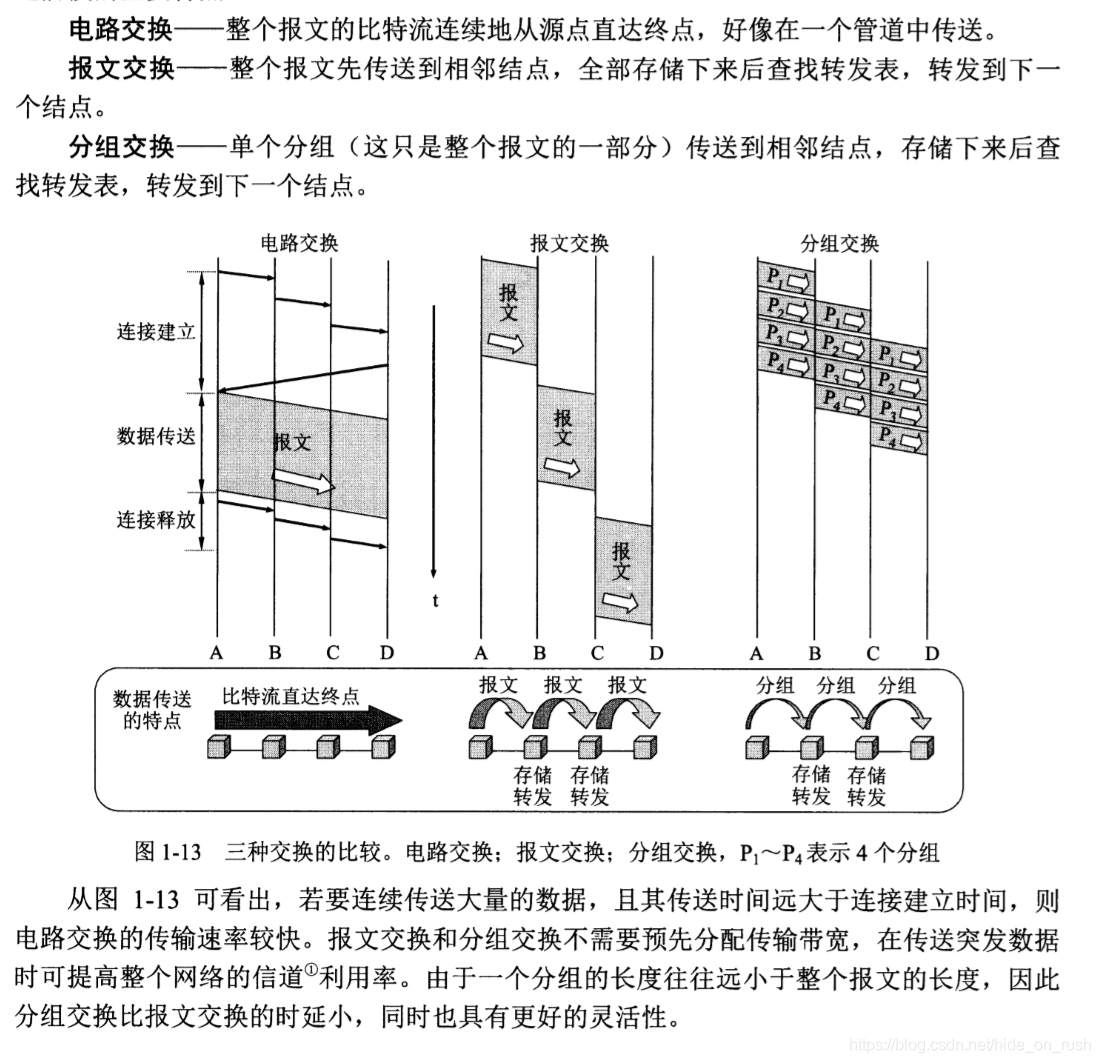

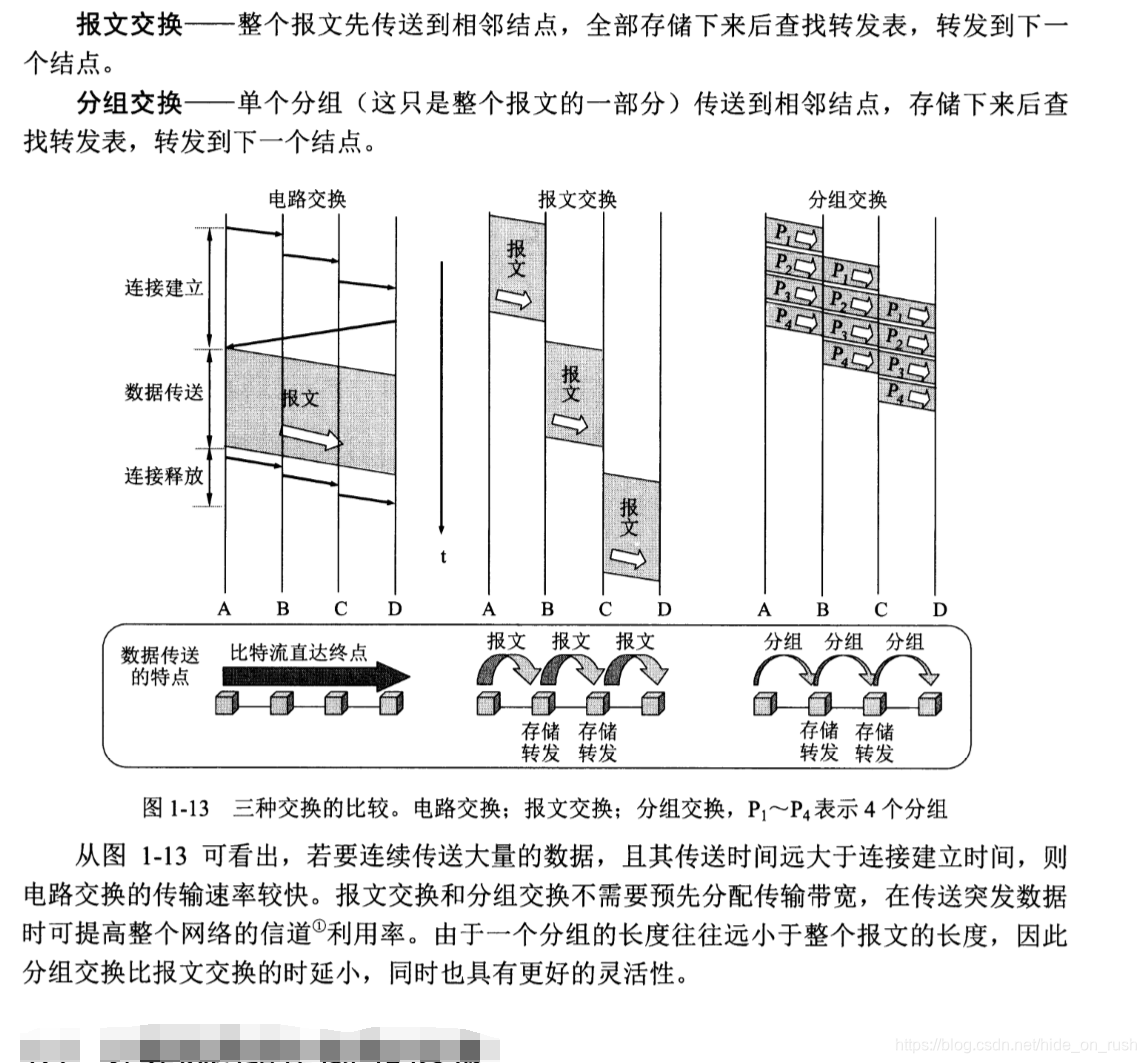

电路交换与分组交换
电路交换
电路交换用于电话通信系统,两个用户要通信之前需要建立一条专用的物理链路,并且在整个通信过程中始终占用该链路。由于通信的过程中不可能一直在使用传输线路,因此电路交换对线路的利用率很低,往往不到 10%。
分组交换
每个分组都有首部和尾部,包含了源地址和目的地址等控制信息,在同一个传输线路上同时传输多个分组互相不会影响,因此在同一条传输线路上允许同时传输多个分组,也就是说分组交换不需要占用传输线路。
在一个邮局通信系统中,邮局收到一份邮件之后,先存储下来,然后把相同目的地的邮件一起转发到下一个目的地,这个过程就是存储转发过程,分组交换也使用了存储转发过程。

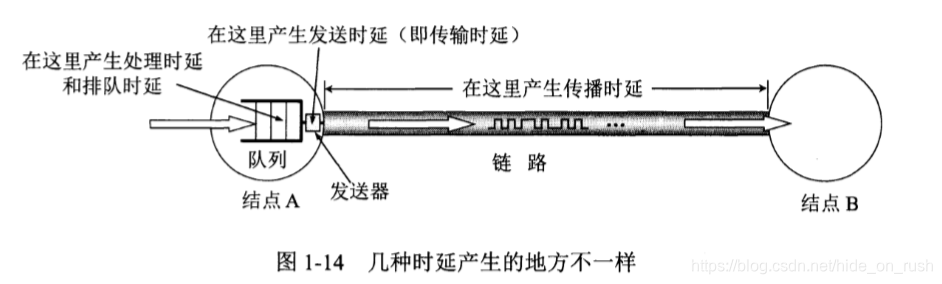

计算机网络的时延
总时延 = 排队时延 + 处理时延 + 传输时延 + 传播时延
排队时延
分组在路由器的输入队列和输出队列中排队等待的时间,取决于网络当前的通信量。
处理时延
主机或路由器收到分组时进行处理所需要的时间,例如分析首部、从分组中提取数据、进行差错检验或查找适当的路由等。
发送时延(传输时延)

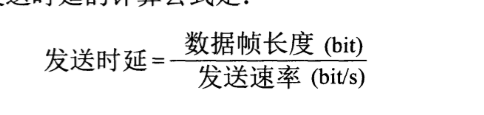

**发送时延(transmission delay)**是主机或路由器发送数据帧所需要的时间,也就是从发送数据帧的第一个比特算起,到该帧的最后一个比特发送完毕所需的时间。因此发送时延也叫做传输时延(我们尽量不采用传输时延这个名词,因为它很容易和下面要讲到的传播时延弄混)。发送时延的计算公式是:
传播时延

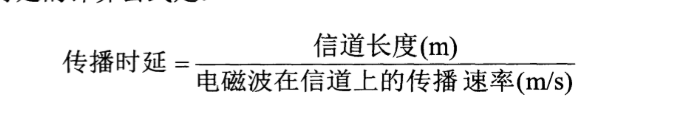

**传播时延(propagation delay)**是电磁波在信道中传播一定的距离需要花费的时间。传播时延的计算公式是:
计算机网络的体系结构
什么是协议
在计算机网络中要做到有条不紊地交换数据,就必须遵守一些事先约定好的规则。这些规则明确规定了所交换的数据的格式以及有关的同步问题。这里所说的同步不是狭义的(即同频或同频同相)而是广义的,即在一定的条件下应当发生什么事件(例如,应当发送一个应答信息),因而同步含有时序的意思。这些为进行网络中的数据交换而建立的规则、标准或约定称为网络协议(network protocol)。网络协议也可简称为协议。
网络协议主要有三个要素:
- 语法,即数据与控制信息的结构或格式;
- 语义,即需要发出何种控制信息,完成何种动作以及做出何种响应;
- 同步,即事件实现顺序的详细说明。
体系结构

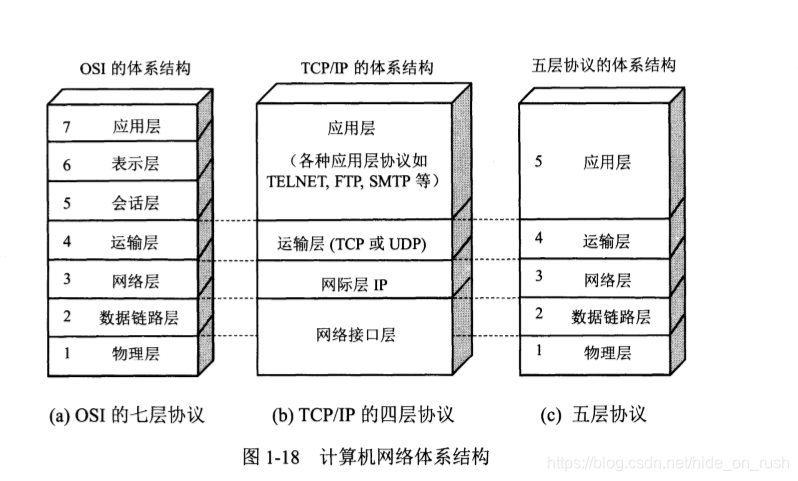

下面主要按具有五层协议的体系结构,关于七层体系结构可以看看这个OSI七层模型详解
其他
ISP
互联网服务提供商 ISP 可以从互联网管理机构获得许多 IP 地址,同时拥有通信线路以及路由器等联网设备,个人或机构向 ISP 缴纳一定的费用就可以接入互联网。

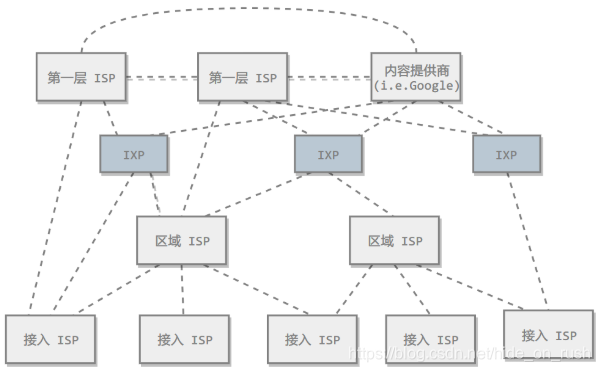

目前的互联网是一种多层次 ISP 结构,ISP 根据覆盖面积的大小分为第一层 ISP、区域 ISP 和接入 ISP。互联网交换点 IXP 允许两个 ISP 直接相连而不用经过第三个 ISP。
主机通信方式
客户-服务器(C/S):
客户是服务的请求方,服务器是服务的提供方。
对等(P2P):
不区分客户和服务器。
物理层
物理层考虑的是怎样才能在连接各种计算机的传输媒体上传输数据比特流,而不是指具体的传输媒体。现有的计算机网络中的硬件设备和传输媒体的种类非常繁多,而通信手段也有许多不同方式。物理层的作用正是要尽可能地屏蔽掉这些传输媒体和通信手段的差异,使物理层上面的数据链路层感觉不到这些差异,这样就可使数据链路层只需要考虑如何完成本层的协议和服务,而不必考虑网络具体的传输媒体和通信手段是什么。用于物理层的协议也常称为物理层规程(procedure)。其实物理层规程就是物理层协议。只是在“协议”这个名词出现之前人们就先使用了“规程”这一名词。
主要任务
透明地传送比特流。也可以将物理层的主要任务描述为确定与传输媒体的接口的一些特性,即:
- 机械特性(接口所用接线器的一些物理属性如形状尺寸)
- 电气特性(接口电缆的各条线上出现的电压的范围)
- 功能特性(某条线上出现的某一电平的电压的意义)
- 过程特性(对于不同功能能的各种可能事件的出现顺序)。
其他重要知识

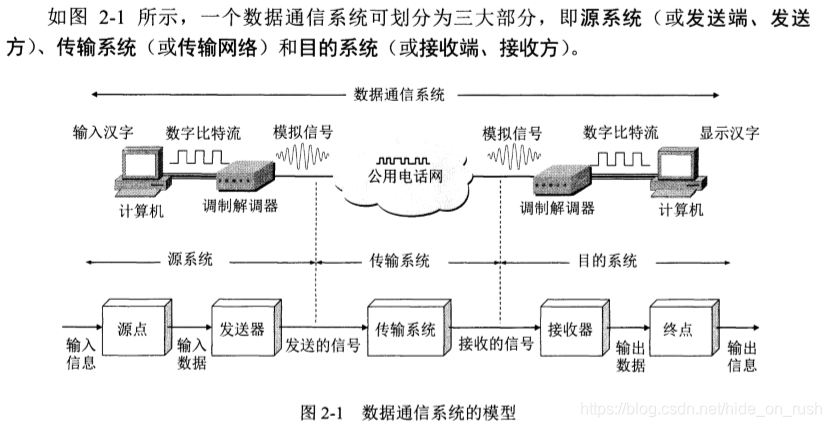

通信系统的模型
通信方式
通信的目的是传送消息。如话音,文字,图像等都是消息,数据是运送消息的实体。信号则是数据的电器或电磁的表现。
- 单向通信
又称为单工通信,即只能有一个方向的通信而没有反方向的交互。无线电广播或有线电广播以及电视广播就属于这种类型。 - 双向交替通信
又称为半双工通信,即通信的双方都可以发送信息,但不能双方同时发(当然也就不能同时接收)。这种通信方式是一方发送另一方接收,过一段时间后可以再反过来。 - 双向同时通信
又称为全双工通信,即通信的双方可以同时发送和接收信息。单向通信只需要一条信道,而双向交替通信或双向同时通信则都需要两条信道(每个方向各一条)。显然,双向同时通信的传输效率最高。
带通调制
信道复用技术
频分复用
时分复用
统计时分复用
波分复用
码分复用
常用宽带接入技术
用户到互联网的宽带接入方法有非对称数字用户线ADSL(用数字技术对现有的模拟电话线进行改造,而不需要重新布线。ASDL的快速版本是甚高速数字用户线VDSL。),光纤同轴混合网HFC(是在目前覆盖范围很广的有线电视网的基础上开发的一种居民宽带接入网)和FTTx(即光纤到······)。
数据链路层
数据链路和帧
数据链路
所谓链路(Link)就是从一个结点到相邻结点的一段物理线路(有线或无线),而中间没有任何其他的交换结点。在进行数据通信时,两台计算机之间的通信路径往往要经过许多段这样的链路。可见链路只是一条路径的组成部分。
数据链路(data link)则是另一个概念。这是因为当需要在一条线路上传送数据时,除了必须有一条物理线路外,还必须有一些必要的通信协议来控制这些数据的传输(这将在后面几节讨论)。若把实现这些协议的硬件和软件加到链路上,就构成了数据链路。现在最常用的方法是使用网络适配器(既有硬件,也包括软件)来实现这些协议。
简单来说:链路是从一个结点到相邻节点的一段物理链路,数据链路则在链路的基础上增加了一些必要的硬件(如网络适配器)和软件(如协议的实现)
帧

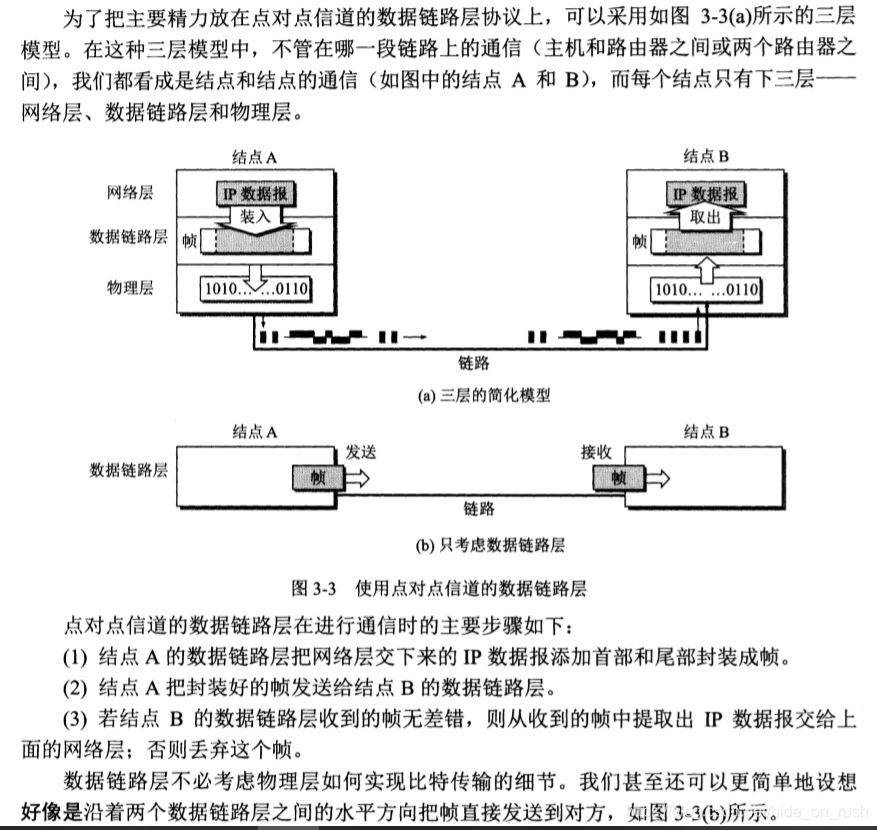

帧是点对点信道的数据链路层的协议数据单元。
数据链路层把网络层交下来的数据构成帧发送到链路上,以及把接收到的帧中的数据取出并上交给网络层。在互联网中,网络层协议数据单元就是IP数据报(或简称为数据报、分组或包)。
三个基本问题
- 封装成帧
- 透明传输
- 差错检测
- CRC循环冗余检验
使用点对点信道的数据链路层
点对点信道
一对一通信。
因为不会发生碰撞,因此也比较简单,使用 PPP 协议进行控制。
PPP协议(Point-to-Point Protocol)

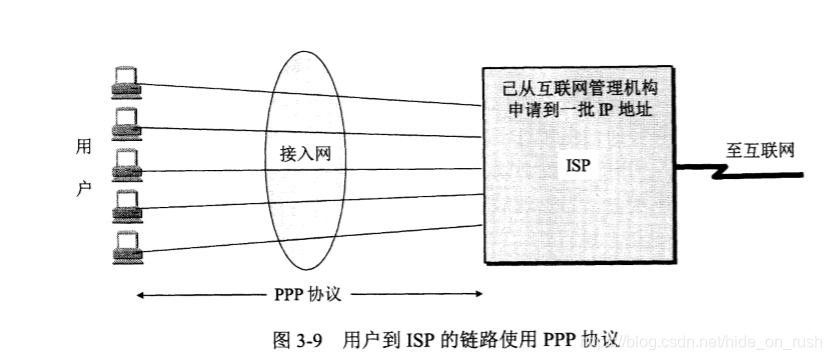

互联网用户通常需要连接到某个 ISP 之后才能接入到互联网,PPP 协议是用户计算机和 ISP 进行通信时所使用的数据链路层协议。
特点
简单,只检测差错而不去纠正差错,不使用序号,也不进行流量控制,可同时支持多种网络层协议

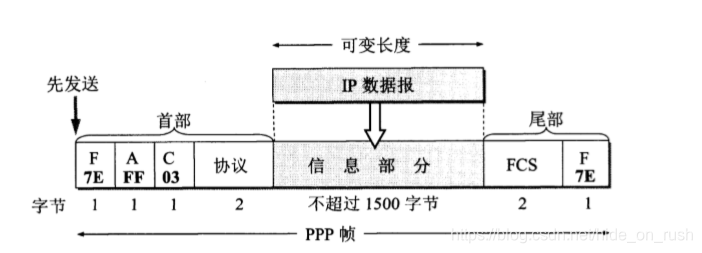

帧格式
- F(标志字段/定界符)
标志字段表示一个帧的开始或结束。因此标志字段就是PPP帧的定界符。连续两帧之间只需要用一个标志字段。如果出现连续两个标志字段,就表示这是一个空帧,应当丢弃。
- A 和 C 字段暂时没有意义
- FCS 字段是使用 CRC 的检验序列
- 信息部分的长度不超过 1500
使用广播信道的数据链路层
广播信道
一对多通信,一个节点发送的数据能够被广播信道上所有的节点接收到。
所有的节点都在同一个广播信道上发送数据,因此需要有专门的控制方法进行协调,避免发生冲突(冲突也叫碰撞)。
主要有两种控制方法进行协调,一个是使用信道复用技术,一是使用 CSMA/CD 协议。
局域网
局域网是一种典型的广播信道,主要特点是网络为一个单位所拥有,且地理范围和站点数目均有限。
主要有以太网、令牌环网、FDDI 和 ATM 等局域网技术,目前以太网占领着有线局域网市场。

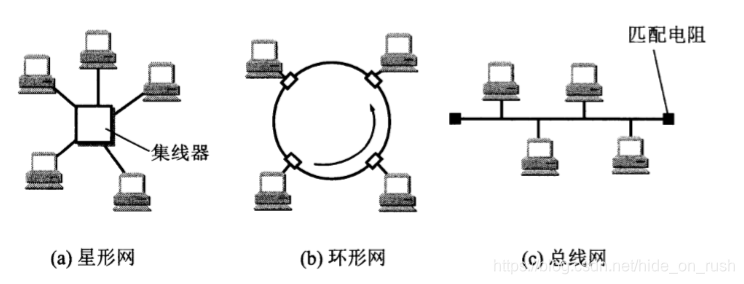

可以按照网络拓扑结构对局域网进行分类:
以太网
以太网是一种星型拓扑结构局域网。
早期使用集线器进行连接,集线器是一种物理层设备, 作用于比特而不是帧,当一个比特到达接口时,集线器重新生成这个比特,并将其能量强度放大,从而扩大网络的传输距离,之后再将这个比特发送到其它所有接口。如果集线器同时收到两个不同接口的帧,那么就发生了碰撞。
目前以太网使用交换机替代了集线器,交换机是一种链路层设备,它不会发生碰撞,能根据 MAC 地址进行存储转发。
以太网帧格式:
- 类型 :标记上层使用的协议;
- 数据 :长度在 46-1500 之间,如果太小则需要填充;
- FCS :帧检验序列,使用的是 CRC 检验方法;
CSMA/CD 协议
CSMA/CD,意思是载波监听多点接入/碰撞检测(Carrier Sense Multiple Access with Collision Detection)。
原理
我们知道,总线上只要有一台计算机在发送数据,总线的传输资源就被占用。因此,在同一时间只能允许一台计算机发送数据,否则各计算机之间就会互相干扰,使得所发送数据被破坏。
举个例子,课堂上;老师提问,有两个学生同时站起来发言。如果两个人继续同时发言就乱套了,需要协调,让一个人先发言,而CSMA/CD 协议起的就是协调的作用。
要点
- 多点接入 :说明这是总线型网络,许多主机以多点的方式连接到总线上。
- 载波监听 :每个主机都必须不停地监听信道。在发送前,如果监听到信道正在使用,就必须等待。

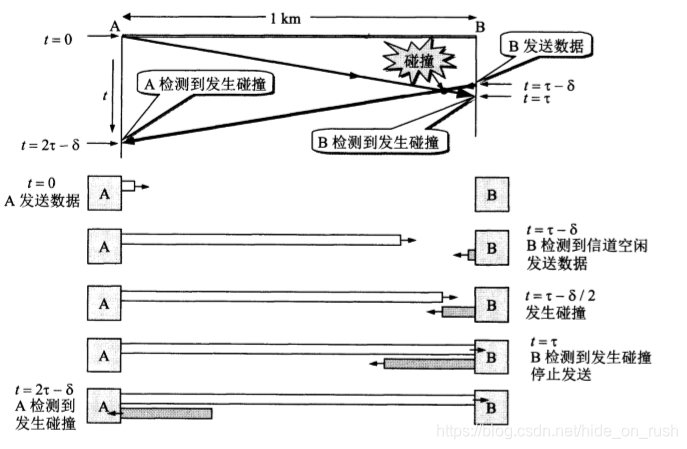

- 碰撞检测 :在发送中,如果监听到信道已有其它主机正在发送数据,就表示发生了碰撞。虽然每个主机在发送数据之前都已经监听到信道为空闲,但是由于电磁波的传播时延的存在,还是有可能会发生碰撞。记端到端的传播时延为 τ,最先发送的站点最多经过 2τ 就可以知道是否发生了碰撞,称 2τ 为 争用期 。只有经过争用期之后还没有检测到碰撞,才能肯定这次发送不会发生碰撞。当发生碰撞时,站点要停止发送,等待一段时间再发送。这个时间采用 截断二进制指数退避算法 来确定。从离散的整数集合 {0, 1, …, (2k-1)} 中随机取出一个数,记作 r,然后取 r 倍的争用期作为重传等待时间。
交换机
交换机具有自学习能力,学习的是交换表的内容,交换表中存储着 MAC 地址到接口的映射。
正是由于这种自学习能力,因此交换机是一种即插即用设备,不需要网络管理员手动配置交换表内容。

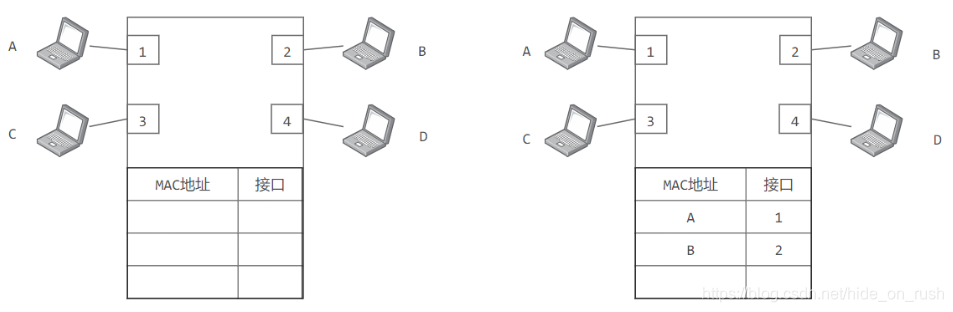

下图中,交换机有 4 个接口,主机 A 向主机 B 发送数据帧时,交换机把主机 A 到接口 1 的映射写入交换表中。为了发送数据帧到 B,先查交换表,此时没有主机 B 的表项,那么主机 A 就发送广播帧,主机 C 和主机 D 会丢弃该帧,主机 B 回应该帧向主机 A 发送数据包时,交换机查找交换表得到主机 A 映射的接口为 1,就发送数据帧到接口 1,同时交换机添加主机 B 到接口 2 的映射。
虚拟局域网
虚拟局域网可以建立与物理位置无关的逻辑组,只有在同一个虚拟局域网中的成员才会收到链路层广播信息。

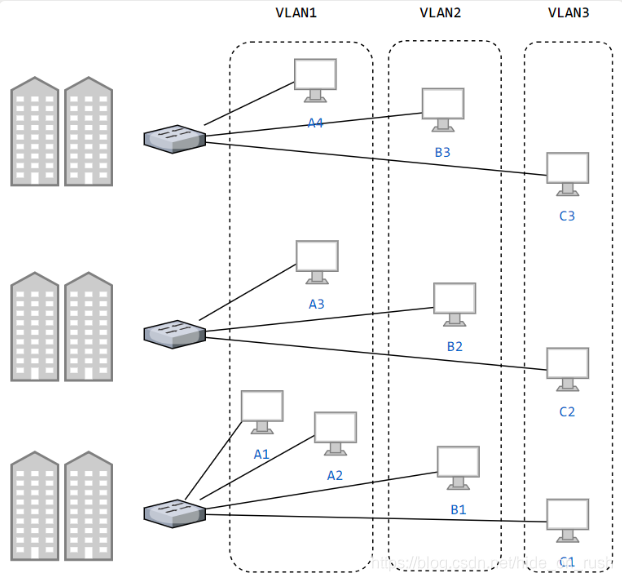

例如下图中 (A1, A2, A3, A4) 属于一个虚拟局域网,A1 发送的广播会被 A2、A3、A4 收到,而其它站点收不到。
使用 VLAN 干线连接来建立虚拟局域网,每台交换机上的一个特殊接口被设置为干线接口,以互连 VLAN 交换机。IEEE 定义了一种扩展的以太网帧格式 802.1Q,它在标准以太网帧上加进了 4 字节首部 VLAN 标签,用于表示该帧属于哪一个虚拟局域网。
其他
-
PPPoE是为宽带上网的主机使用的链路层协议
-
局域网的优点是:具有广播功能,从一个站点可方便地访问全网;便于系统的扩展和逐渐演变;提高了系统的可靠性,可用性和生存性。
-
共享媒体通信资源的方法有二:一是静态划分信道(各种复用技术),而是动态媒体接入控制,又称为多点接入(随即接入或受控接入)
-
计算机与外接局域网通信需要通过通信适配器(或网络适配器),它又称为网络接口卡或网卡。计算器的硬件地址就在适配器的ROM中。
-
以太网采用的无连接的工作方式,对发送的数据帧不进行编号,也不要求对方发回确认。目的站收到有差错帧就把它丢掉,其他什么也不做
-
以太网的适配器具有过滤功能,它只接收单播帧,广播帧和多播帧。
-
使用集线器可以在物理层扩展以太网(扩展后的以太网仍然是一个网络)
网络层
网络层的主要作用是:实现主机与主机之间的通信,也叫点对点(end to end)通信。
因为网络层是整个互联网的核心,因此应当让网络层尽可能简单。网络层向上只提供简单灵活的、无连接的、尽最大努力交互的数据报服务。网络层并不提供服务质量上的保证
使用 IP 协议,可以把异构的物理网络连接起来,使得在网络层看起来好像是一个统一的网络。

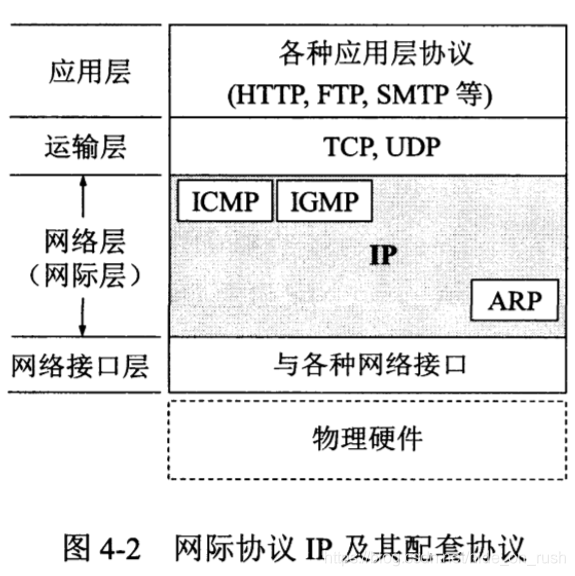

与 IP 协议配套使用的还有三个协议:
- 地址解析协议 ARP(Address Resolution Protocol)
- 网际控制报文协议 ICMP(Internet Control Message Protocol)
- 网际组管理协议 IGMP(Internet Group Management Protocol)
虚拟互联网络
没有一种单一的网络能够适应所有用户的需求,市场上总是有很多不同性能,不同协议的网络。
从一般的概念来讲,将网络互相连接起来要使用一些中间设备。根据中间设备所在的层次,可以有以下四种不同的中间设备:
(1)物理层使用的中间设备叫做转发器(repeater)。
(2)数据链路层使用的中间设备叫做网桥或桥接器(bridge)。
(3)网络层使用的中间设备叫做路由器(router)o。
(4)在网络层以上使用的中间设备叫做网关(gateway)。用网关连接两个不兼容的系统需要在高层进行协议的转换。

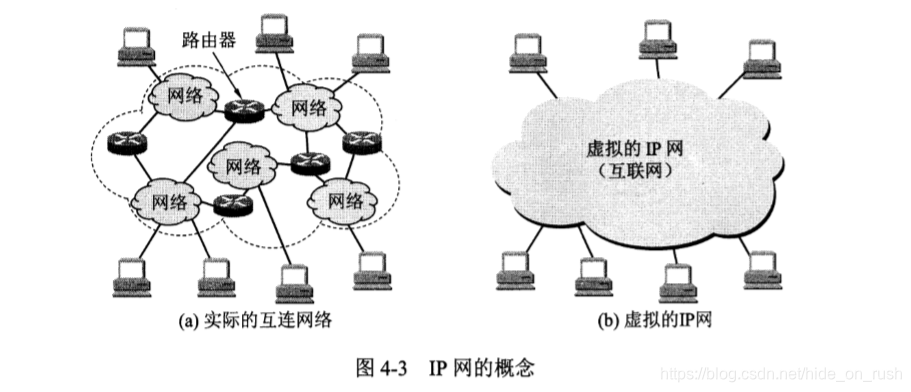

图4-3(a)表示有许多计算机网络通过一些路由器进行互连。由于参加互连的计算机网络都使用相同的网际协议IP(Internet Protocol),因此可以把互连以后的计算机网络看成如图4-3(b)所示的一个虚拟互连网络(internet)。所谓虚拟互连网络也就是逻辑互连网络,它的意思就是互连起来的各种物理网络的异构性本来是客观存在的,但是我们利用IP协议就可以使这些性能各异的网络在网络层上看起来好像是一个统一的网络。这种使用IP协议的虚拟互连网络可简称为IP网
IP协议
IP属于面向无连接类型
IP面向无连接。即在发包之前,不需要建立与对端目标地址之间的连接。上层如果遇到需要发送给IP的数据,该数据会立即被压缩成IP包发送出去。
那么,为什么IP要采用面向无连接呢?
主要有两点原因:一是为了简化,二是为了提速。面向连接比起面向无连接处理相对复杂。甚至管理每个连接本身就是一个相当繁琐的事情。此外,每次通信之前都要事先建立连接,又会降低处理速度。需要有连接时,可以委托上一层提供此项服务。因此,IP为了实现简单化与高速化采用面向无连接的方式。
但是这样就丧失了数据的可靠性,为了弥补这一点,位于上一层的TCP协议采用面向有连接型
IP地址
整个的互联网就是一个单一的、抽象的网络。IP地址就是给互联网上的每一台主机(或路由器)的每一个接口分配一个在全世界范围内是唯一的32位的标识符。IP地址的结构使我们可以在互联网上很方便地进行寻址。IP地址现在由互联网名字和数字分配机构ICANN(Internet Corporation for Assigned Names and Numbers)进行分配。
IP地址的定义
IP地址(IPv4地址)由32位正整数来表示。TCP/IP通信要求将这样的IP地址分配给每一个参与通信的主机。IP地址在计算机内部以二进制”方式被处理。然而,由于人类社会并不习惯于采用二进制方式,需要采用一种特殊的标记方式。那就是将32位的IP地址以每8
