【FLASH存储器系列十】ONFI数据接口的时序参数与时序图

👉个人主页： highman110
👉作者简介：一名硬件工程师，持续学习，不断记录，保持思考，输出干货内容

---

目录

1.1 时序参数

1.2 时序图详解

1.2.1命令锁存时序

1.2.2地址锁存时序

1.2.3数据输入时序

1.2.4数据输出时序

1.2.5数据输出时序（EDO）

1.2.6读状态时序

---

1.1 时序参数

ONFI协议中明确规定了时序参数的范围，如果不满足要求的最小和最大时序参数时，闪存设备的行为是不确定的。SDR、NV-DDR接口模式下有6种时序，NV-DDR2、NV-DDR3、NV-LPDDR4有22种时序模式，上电后闪存设备处于模式0状态下，闪存设备可以不支持所有时序模式，判断设备是否支持更高时序模式的方法是通过读取闪存的参数页。

SDR、NV-DDR、NV-DDR2、NV-DDR3、NV-LPDDR4各自有一些不同的时序参数，这里只针对SDR和NV-DDR参数进行说明，其他的接口类似，大家可以自行查阅标准文档。

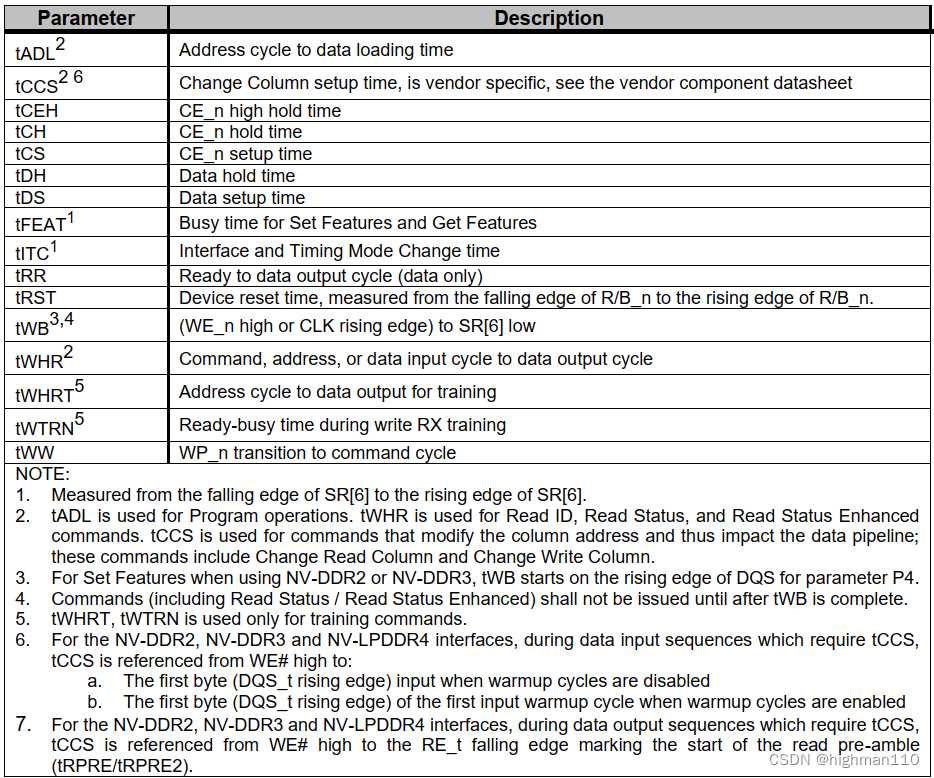

下表为SDR、NV-DDR、NV-DDR2、NV-DDR3、NV-LPDDR4共有的时序参数：

       下表为阵列时序参数，这些参数是固定的，具体查看芯片的datasheet。

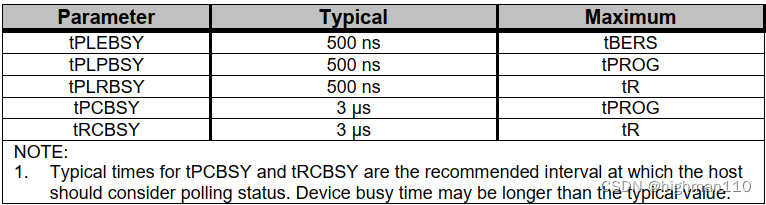

(tRCBSY,tPCBSY)这两个busy 时间与 cache 操作关联，(tPLEBSY，tPLPBSY，tPLRBSY)这三个busy时间与多层操作关联。这些 busy 时间的典型值和最大值如下表：

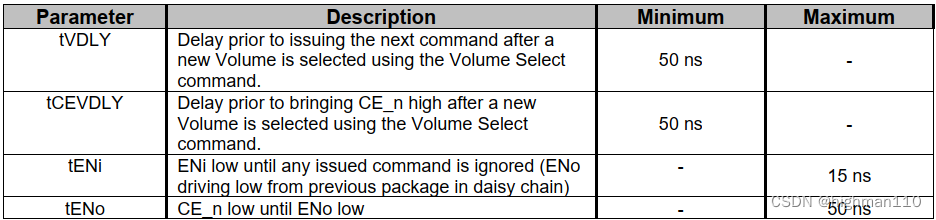

       CE_n引脚减少机制可能被用于任何接口中。 如果 VccQ=3.3V 或 1.8V，则 CE_n 引脚reduction的配置应该使用 SDR 接口完成。如果 VccQ=1.2V， CE_n 引reduction 的配置应该使用 NV-DDR3 接口完成。在封装内的 daisy chain使用的enumeration信号时序以及 Volume 寻址的时序参数如下表所示。

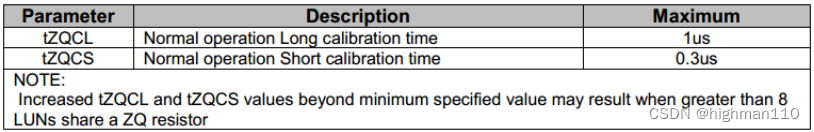

       ZQ校准的时序参数如下表，SDR和NV-DDR没有ZQ校准：

       SDR的时序参数如下：

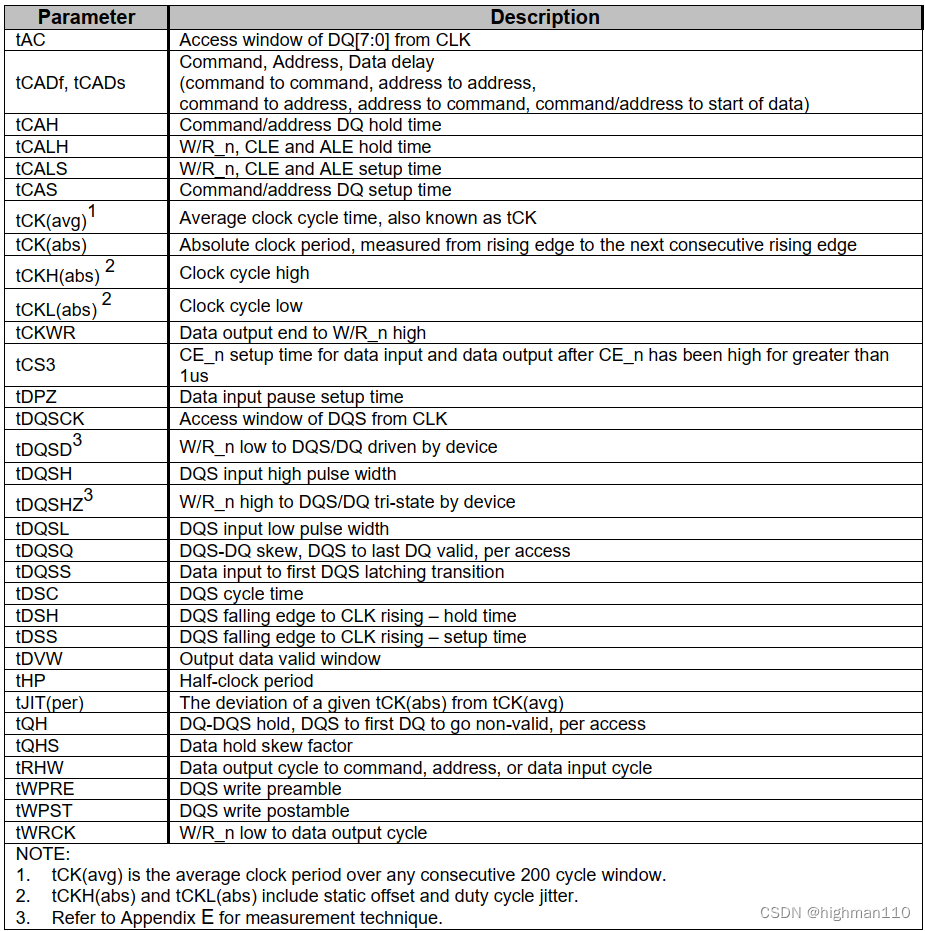

       NV-DDR的时序参数如下，所有NV-DDR接口的时序参数都是以CLK的上升沿或者 DQS的锁存沿为基准。注意， R/B_n和WP_n始终是异步信号。对于按时钟测量的参数(如 tDSH)，参数分别从CLK或DQS的锁存沿开始测量。

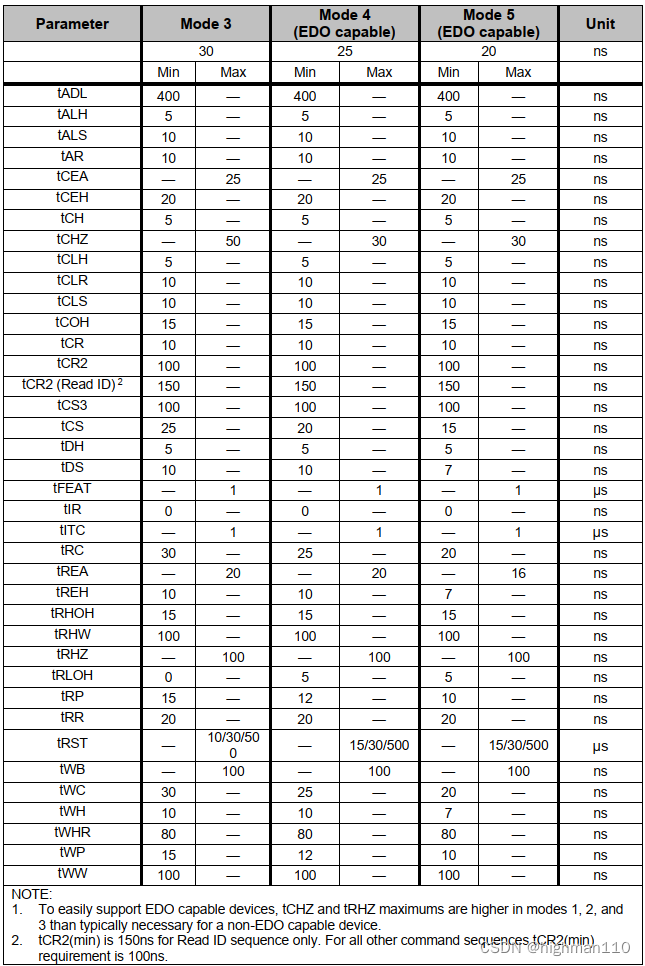

       以下两张表为SDR六种时序模式下的参数值：

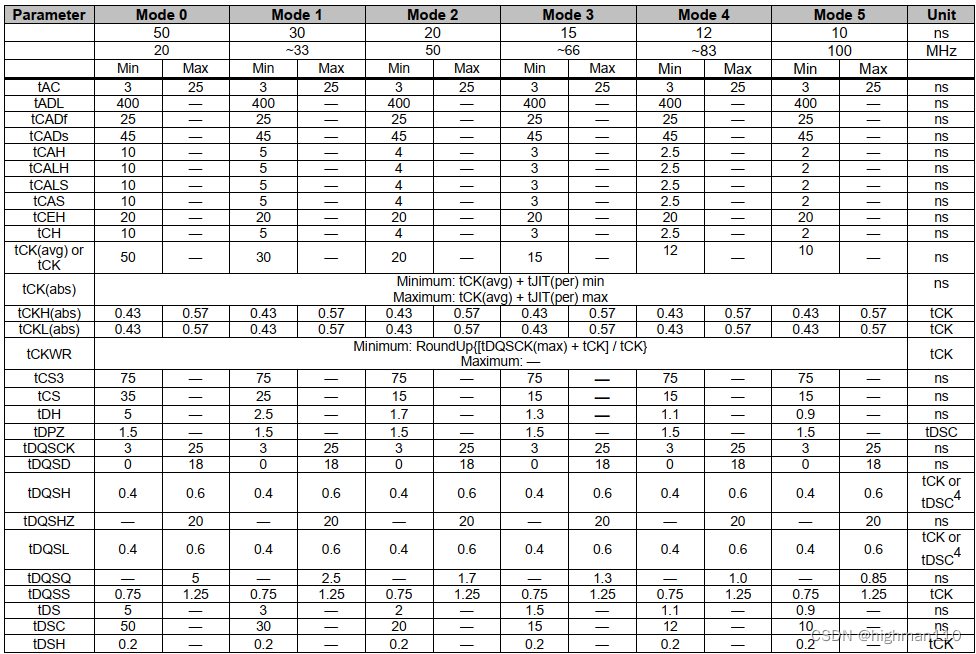

下表为NV-DDR六种时序模式下的参数值：

1.2 时序图详解

时序图分析仅以SDR接口为例。

1.2.1命令锁存时序

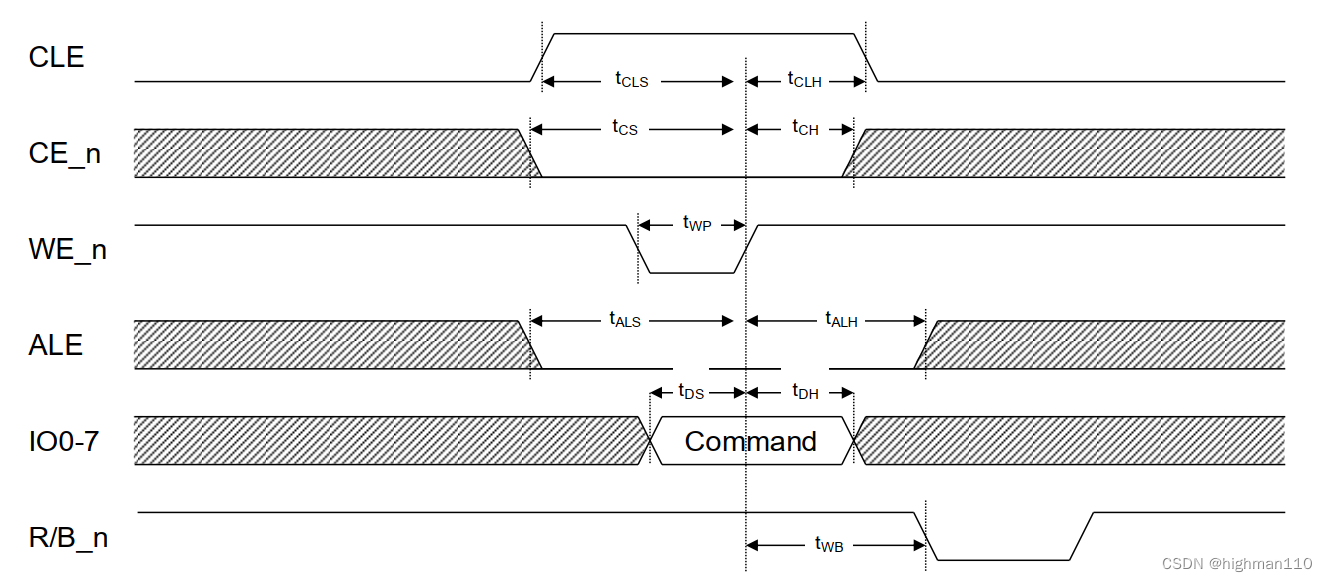

命令锁存是在CLE为高、ALE为低时，在WE_n的上升沿锁存IO引脚上的命令值。时序图如下：

       tCLS：CLE建立时间

       tCLH：CLE保持时间

       tCS：片选建立时间

       tCH：片选保持时间

       tWP：写使能脉冲宽度

       tALE：ALE建立时间

       tALH：ALE保持时间

       tDS：数据建立时间

       tDH：数据保持时间

       tWB：写使能拉高到SR[6]为低（写完命令后，有一段时间flash是无法接收命令的）

1.2.2地址锁存时序

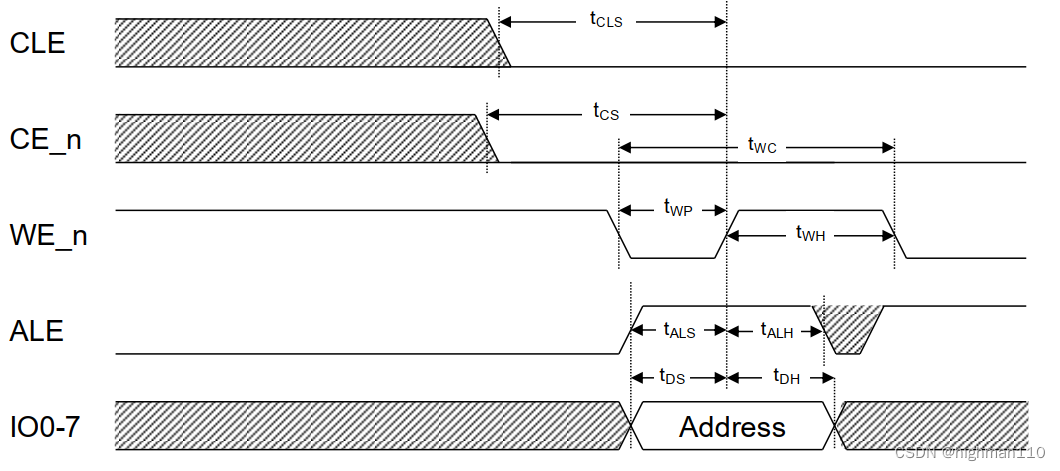

地址锁存是在ALE为高、CLE为低时，在WE_n的上升沿锁存IO引脚上的地址值。时序图如下：

       tCLS：CLE建立时间

       tCS：片选建立时间

       tWC：写使能周期

       tWP：写使能脉冲宽度

       tWH：写使能高电平保持时间

       tALE：ALE建立时间

       tALH：ALE保持时间

       tDS：数据建立时间

       tDH：数据保持时间

1.2.3数据输入时序

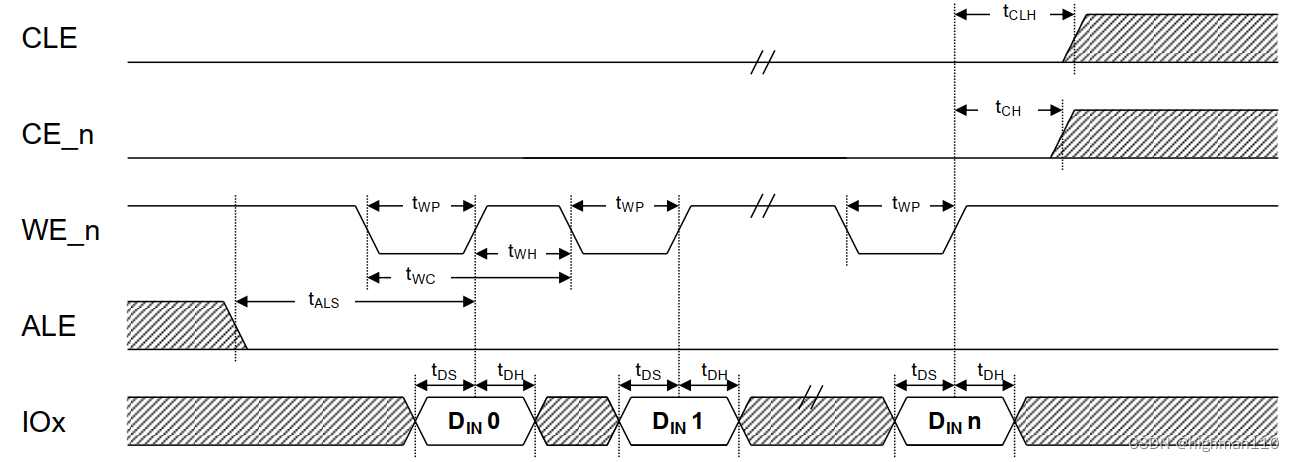

在CLE、ALE、片选为低时，数据在写使能信号的上升沿写入数据寄存器中。

       参数含义同上。

1.2.4数据输出时序

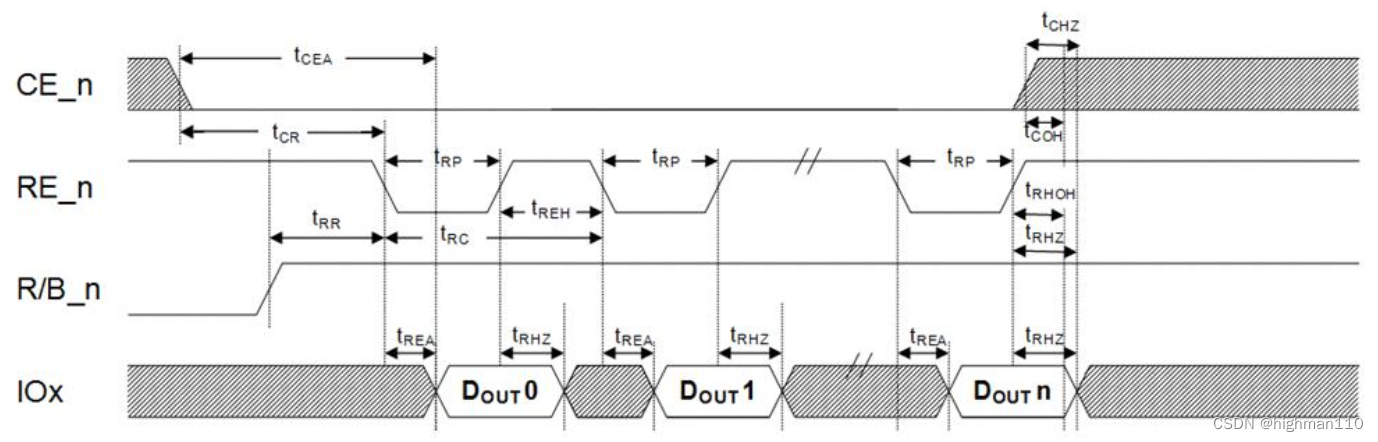

在CLE、ALE、片选为低时，数据在读使能信号的下降沿延迟一段时间后输出到IO上。

       tCEA：片选接受时间

       tCHZ：片选拉高到输出高阻

       tCR：片选有效到读使能有效

       tRP：读使能脉冲宽度

       tCOH：片选拉高后的输出保持时间

       tRR：ready准备好到数据可以输出的间隔

       tRC：读使能信号周期

       tREH：读使能高电平保持时间

       tRHOH：读使能拉高后的输出保持时间

       tRHZ：读使能拉高到输出高阻

       tREA：读使能到数据可以输出

1.2.5数据输出时序（EDO）

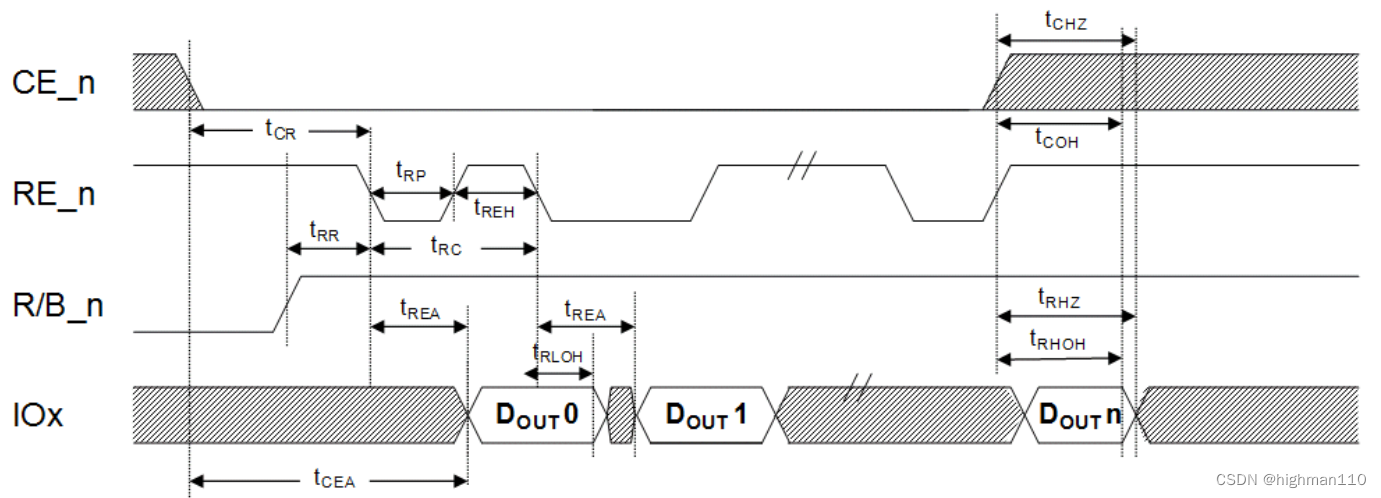

在读使能信号周期小于30ns时，适用此时序图：

       tRLOH：读使能拉低后的输出保持时间

1.2.6读状态时序

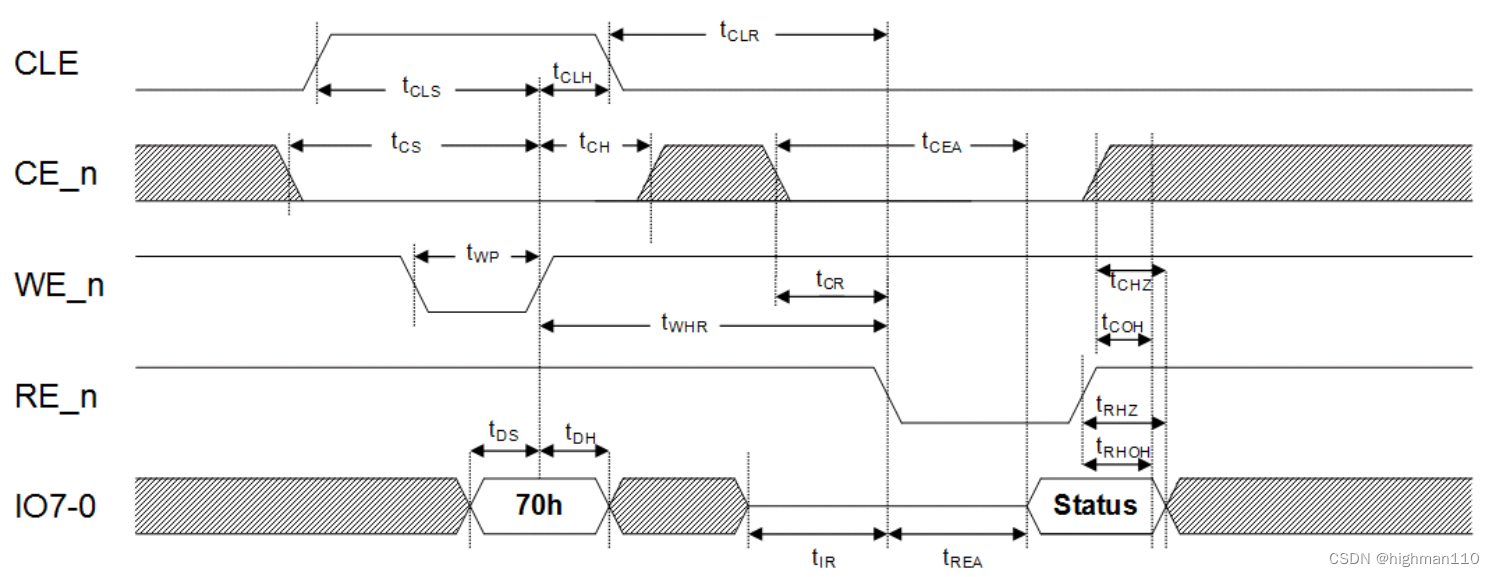

相当于一段命令锁存时序，一段数据输出时序。在写使能上升沿将读状态命令70h锁存，经过一段时间后将状态寄存器SR的值输出到IO上。

       tWHR：命令、地址、数据输入周期到数据输出周期的间隔

       tIR：输出高阻到读使能拉低

       状态寄存器SR定义：

       如果RDY位被清 0，则状态byte中所有其他位(除WP_n外)都是无效的，host应忽略这些值。

FAIL	如果为1，则表示上一个命令失败。如果为 0，表示上一个命令成功。对于raw NAND操作，该位只在编程或擦除操作时有效。对于EZ NAND操作，该位在读、编程以及擦除操作中有效。在program cache操作期间，该位仅当 ARDY 为1时有效。在支持ZQ 校正的device中，如果ZQ校正失败，则该位被设为1。
FAILC	如果为1，则上一个命令的前一个命令失败(上上个命令)。如果该位为0，在上一个命令的前一个命令成功。该位仅在program cache操作中有效。在Page Cache Program序列中，该位直到第二个15h命令或10h命令被发送后才会有效。如果不支持program cache 操作，则该位不会使用，应被清0。对于EZ NAND操作，该位不被使用(EZ NAND不支持cache命令)。
ARDY	如果为1，则表示没有正在进行的阵列操作。如果为0，表示某个命令正在被执行(RDY被清为0)，或正在进行一个阵列操作。如果不支持重叠多层操作(overlapped multi-plane)或cache命令，则该位不会被使用。
RDY	如果为1，表示另一个命令的 LUN 或层地址已经准备好，并且状态值中所有其他位都有效。如果为0，则表示发送的上一个命令还没有执行完，并且SR[5:0]位是无效的，应该被 host 忽略。该位会影响R/B_n 的值，参见 2.18.2（R/B_n 是对应NAND target或Volume上所有LUNs的SR[6](状态寄存器bit6)的值的逻辑与。例如，R/B3_n是所有CE3_n上LUNs的SR[6]值的逻辑与。因此，R/B_n 反映的是特定NAND target上的任何LUN是否处于busy状态）。当cache操作正在进行时，该位表示另一个命令是否可被接受，而ARDY表示上一个操作是否完成。
WP_n	如果为1，则表示 device 不是写保护的。如果为0，表示device是写保护的。不论RDY位是什么值，该位都始终是有效的。
VSP	供应商定义
