今天分享FTL的基本功能：地址映射。

地址映射根据映射粒度分为页级映射、块级映射、混合映射。

页级映射：顾名思义，基于页级映射的FTL映射策略就是逻辑页与物理页一一对应。每一个逻辑页号对应一个NAND Flash中的物理页号。早期的Flash存储芯片容量较小，每个芯片的页数有限，所以能够采用细粒度的页映射策略。这样的映射优点是性能好，但是缺点是随着Flash的容量越来越大，页级映射的映射表就越来越大，nand控制运行时会将映射表加载到内存中，越大的表就会增加内存这块的成本。为了解决这个问题，有人提出了DFTL方案，就是根据系统操作flash的负载情况，动态地选择加载一部分映射表到内存里，而不是把整张表全部加载，这就更合理地利用了有限的内存空间。

如下是一个页级映射的示意图。当文件系统下发了针对逻辑页7的命令时，通过映射表可以知道对应物理页11，于是控制器就会控制进行针对物理页11的相关操作。当文件系统再次下发一个写操作还要写到逻辑页7上时，因为物理页11已经写有数据，在这种情况下，由于更新前必须进行一次擦除操作，因为擦除是以块为单位，没有办法只擦物理页11，于是FTL会找一个空闲页，再写入数据，然后更新映射表，将原来的物理页标记为无效，最后会通过垃圾回收，将无效页擦为空闲页。

块级映射：块映射算法里，地址映射表的最小逻辑单位是块，逻辑到物理的映射表的数量是Flash中块的数量。而逻辑块和物理块内的页便宜地址是一致的，未做页地址的映射。由于采用粗粒度的映射，映射表显著减少。假如N个页面组成一个块，与基本的页映射算法相比，块映射的映射表数量降低为原来的1/N，使得整个映射表能够完全存储在RAM中。

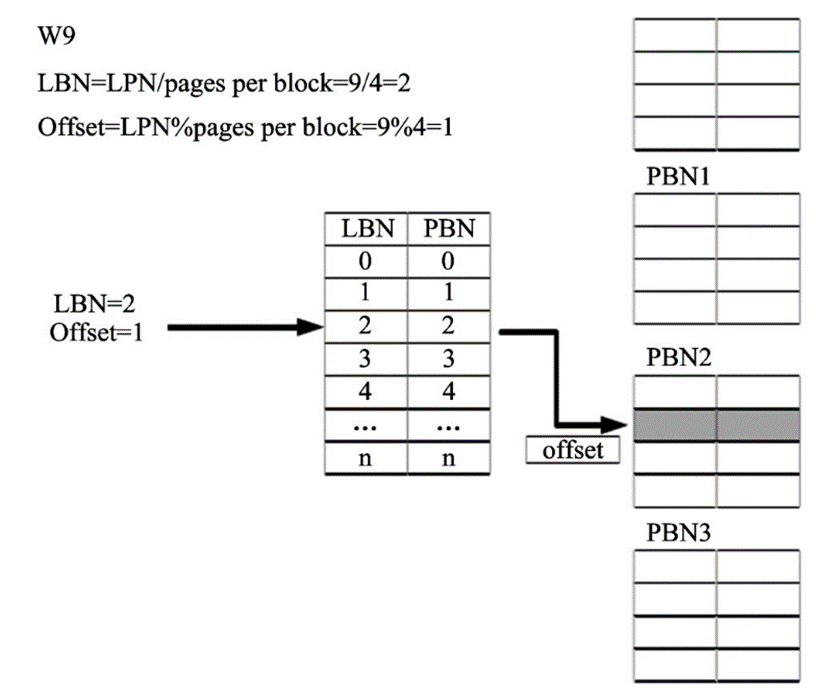

下图所示是块映射的一个例子。假设一个Block由4个Page组成，当文件系统下发逻辑页9的访问命令，通过将逻辑页数除以每个Block包含的Page数计算得到逻辑块地址LBN（LogicalBlock Number）（LBN=LPN/pages per block=9/4=2），查询映射表项找到PBN(Physical Block Number)=2，并对LPN求余可以得到偏移量，逻辑地址的块内偏移与物理块内偏移相同，Offset=LPN%pages per block=9%4=1。

块级映射FTL最大的优点就是地址映射表小，只是页级映射FTL地址映射表的1/64（假设每块含有64页），因此占用内存少，地址解析简单，对读操作相当有效。但块级映射FTL也有明显的缺点，由于一个给定的逻辑页只能存入每一块中特定的物理页，但NANDFlash要求块中按页顺序编程（应该只有MLC和TLC等才需要按页顺序写，SLC是没有这个要求的），因此造成存储空间浪费，块内碎片增加，而且在执行数据更新时，需要将所在逻辑块中的有效数据复制到其他空闲块中，造成严重的写放大现象。由于更新的开销大，块映射策略只能用在一些简单的设备中，如一些低端的U盘。

混合映射：块映射和页映射的结合，一个逻辑块映射到任意一个物理块，但在块中，每个页的偏移并不是固定不动的，块内采用页映射的方式，一个逻辑块中的逻辑页可以映射到对应物理块中的任意页。混合映射的算法有多种，大家有兴趣自行研究，这里不深入探讨了。

文章参考自《固态存储：原理、架构与数据安全 夏鲁宁 贾世杰 陈波》、《深入浅出SSD：固态存储核心技术、原理与实战 SSDFans》。
