PD快充 - fusb302驱动调试笔记

原创

已于 2023-03-20 22:40:01 修改 · 1.8w 阅读

CC 4.0 BY-SA版权

文章标签：

于 2023-03-18 18:59:40 首次发布

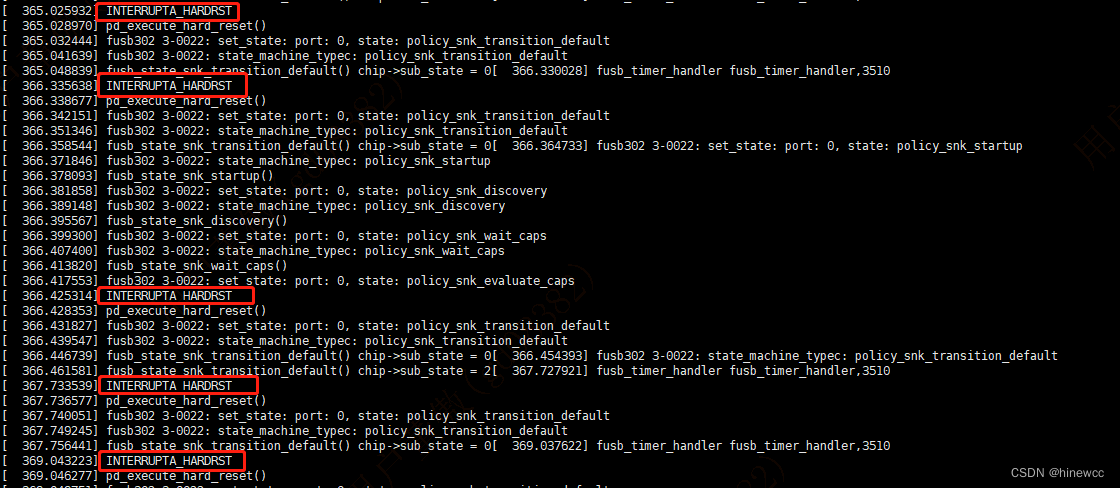

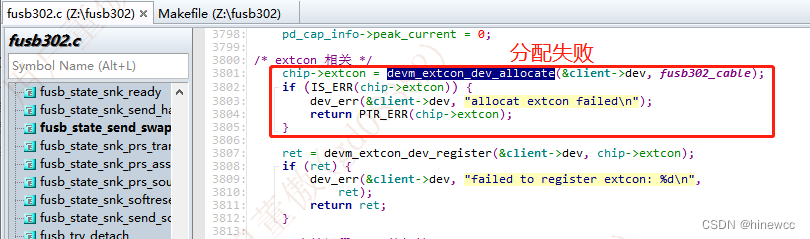

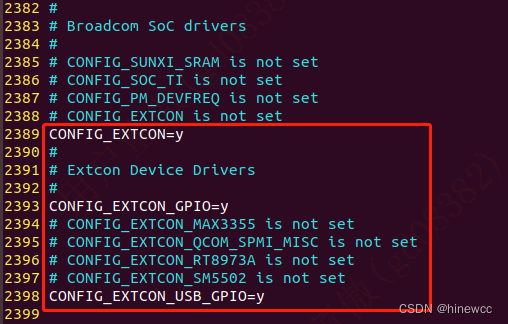

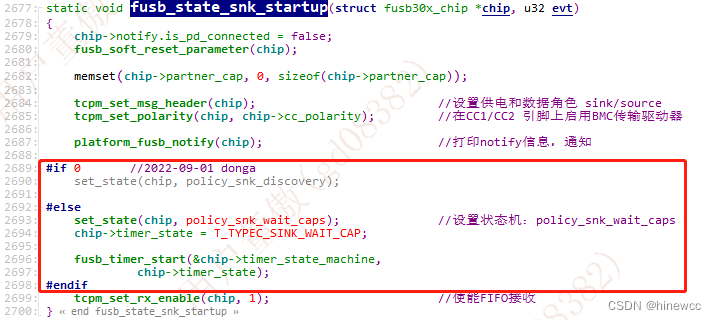

文章详细介绍了FUSB302作为USBType-C控制器的功能，如何通过PD协议控制电源适配器的输出，并讨论了其在Linux系统中的驱动移植过程，包括设备树配置、Makefile编写以及遇到的问题和解决方案。此外，还提到了与bq25720充电管理IC的配合使用，以实现充电过程的管理。

一、fusb302介绍

Fusb302是可编程的USB Type-C控制器，支持识别各种USB 设备和对应的状态;且支持最高100W的PD协议。

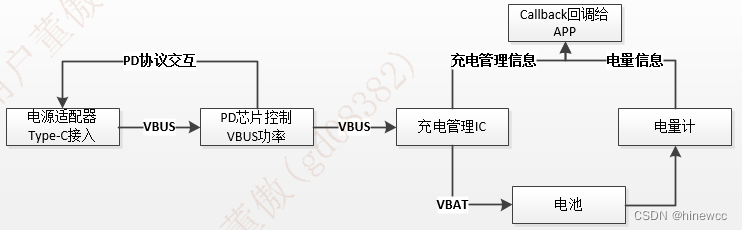

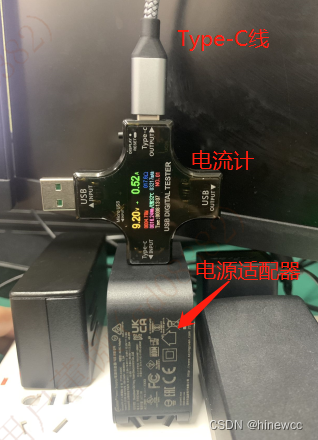

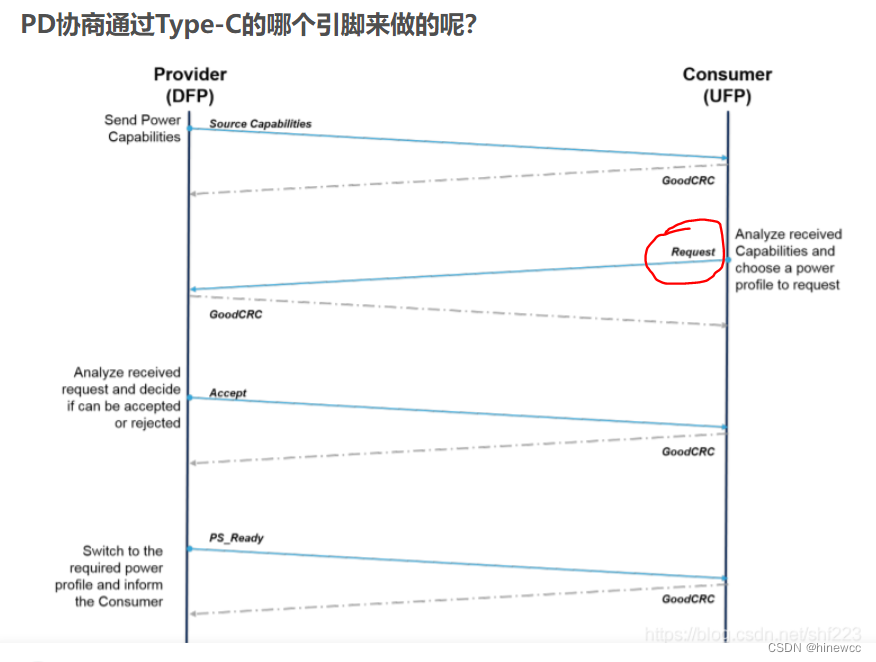

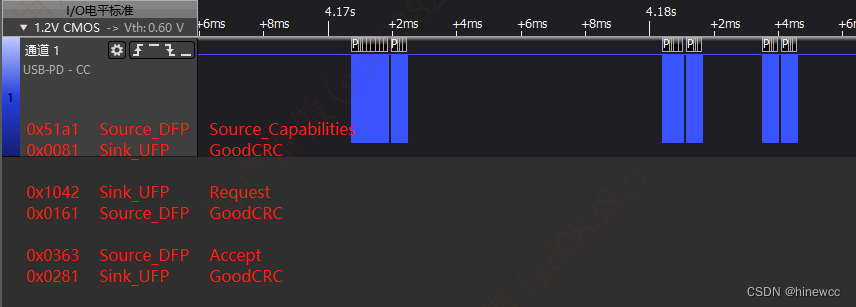

Fusb302用CC1/CC2引脚与typeC电源适配器通信，通过PD协议来设置电源适配器的输出电压和电流，从而达到控制充电电压电流，实现快充的目的。

说白了，就是通过 PD协议控制电源适配器，从VBUS输出不同功率的电源（最高100W）。

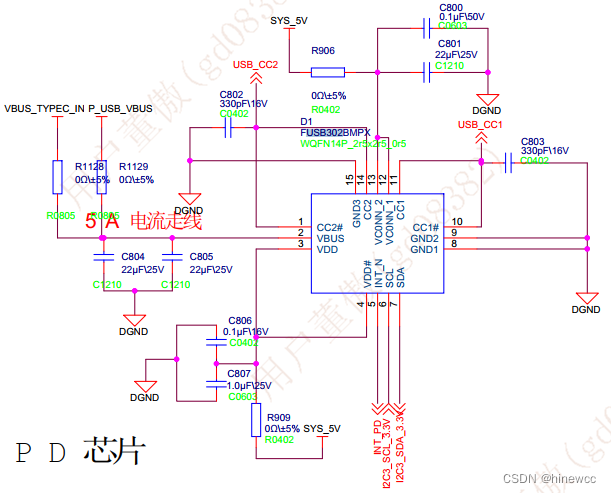

二、fusb302引脚功能

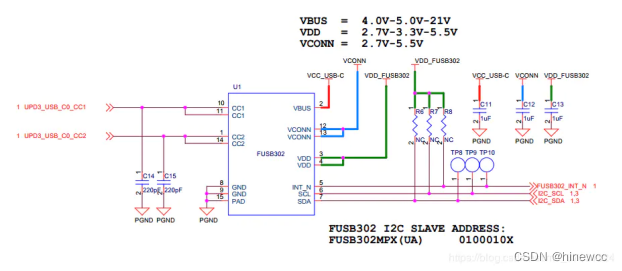

引脚	功能
CC1/CC2	主要用来 PD协议通信或其他： 1）探测USB连接，区分正反面，区分DFP和UFP的主从关系 2）配置Vbus，有USB Type-C和USB Power Delivery两种模式 3）配置Vconn，当线缆里有芯片的时候，一个cc传输信号，一个cc变成供电Vconn，用来给线缆里的芯片供电(3.3V或5V)； 4）如果CC通道连接其他配置，如连接音频配件、DP、PCIE时，CC通道配置是不同的。
VBUS	VBUS为电源适配器提供的用来给电池充电的总线电源，USB PD协议可配置电压和电流，最大100W，如：20V 5A
VCONN	当线缆里有芯片的时候，一个cc传输信号，一个cc变成供电Vconn，用来给线缆里的芯片供电(3.3V或5V)
INIT_N	中断输出，当有事件发生时，用于通知处理器读取I2C寄存器数据。如：插入/拔出typeC，INIT_N都会拉低一下。

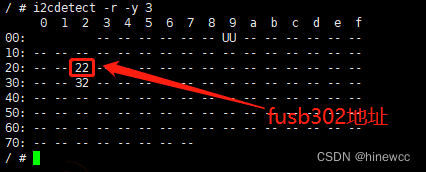

SCL、SDA	I2C时钟、数据引脚
