本文介绍了使用Keil5在STM32F103R6开发板上进行LED初始化、GPIO配置、系统时钟设置以及JLink烧录过程，展示了硬件编程和仿真实验的效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、keil5程序

led初始化led.h

#ifndef __LED_H
#define __LED_H
#include <stm32f10x.h>


void LED_Init(void);	//初始化
#endif

led.c

#include "led.h"


//LED IO初始化
void LED_Init(void)
{
	RCC->APB2ENR|=1<<4;    //使能PORTC时钟

	GPIOC->CRL&=0X00000000;//清零
	GPIOC->CRL|=0X33333333;//推挽50MHz输出
	GPIOC->ODR=0X00FF;      //输出高
}

main

#include <stm32f10x.h>
#include "led.h"


void delay_ms(uint32_t ms)
{
	uint32_t i_cnt,j_cnt;
	for(i_cnt=0;i_cnt<454000;i_cnt++);
		for(j_cnt=0;j_cnt<ms;j_cnt++);
}
int main(void)
{
	int i;
//	Stm32_Clock_Init(9);//系统时钟设置
	LED_Init();//初始化与LED连接IO口
	while(1)
	{
		for(i=0;i<8;i++)
		{
			GPIOC->ODR=~(1<<i);//输出低
			delay_ms(500);
		}
	}
}

二、

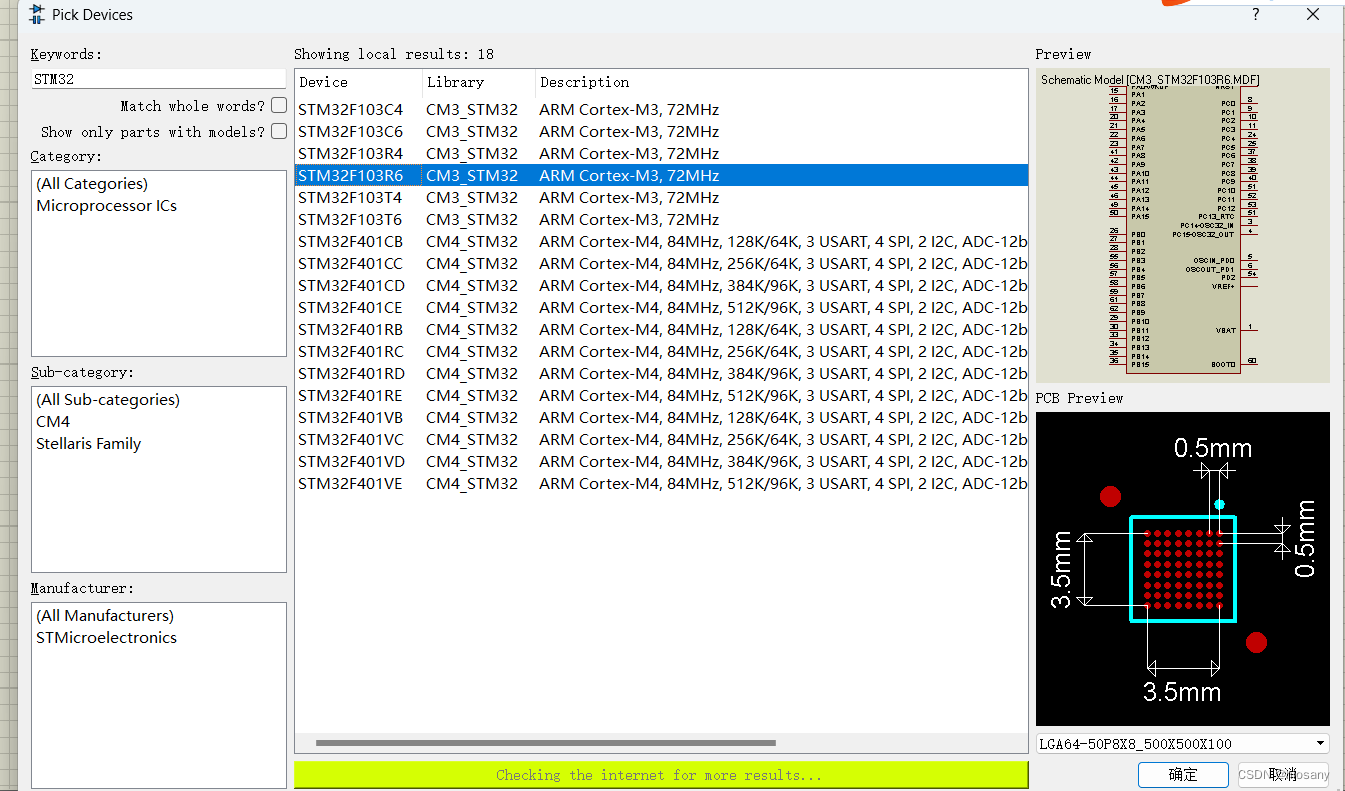

选择STM32F103R6

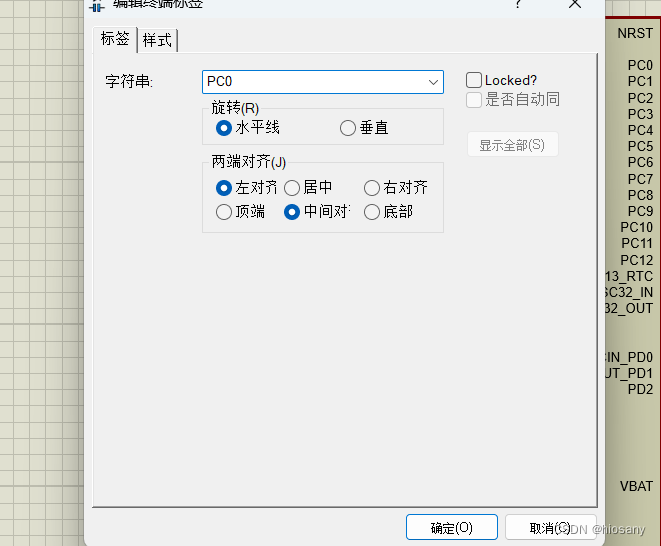

元件选择与命名

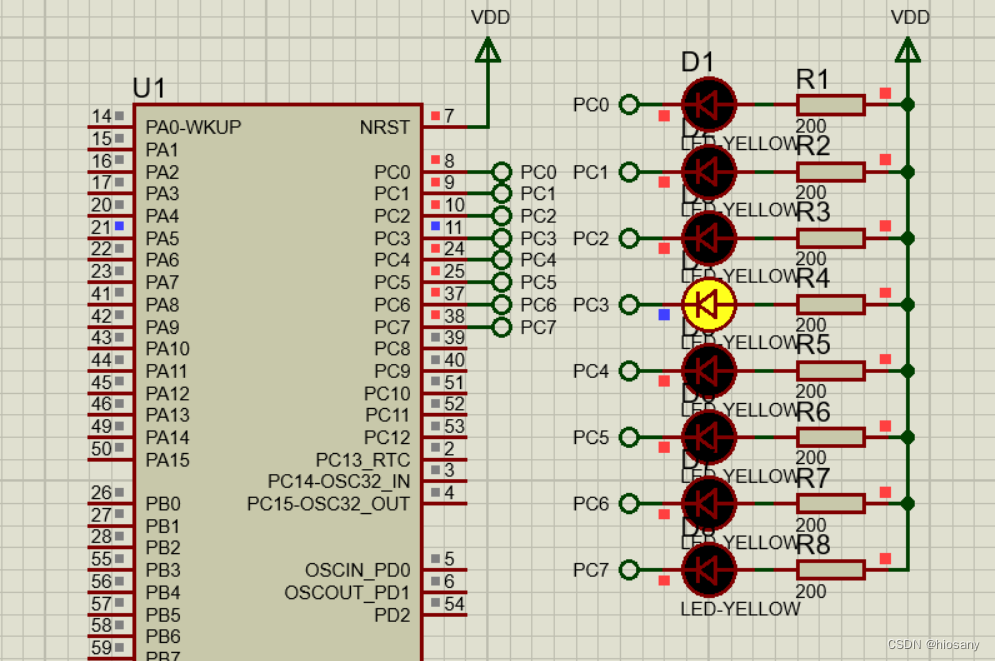

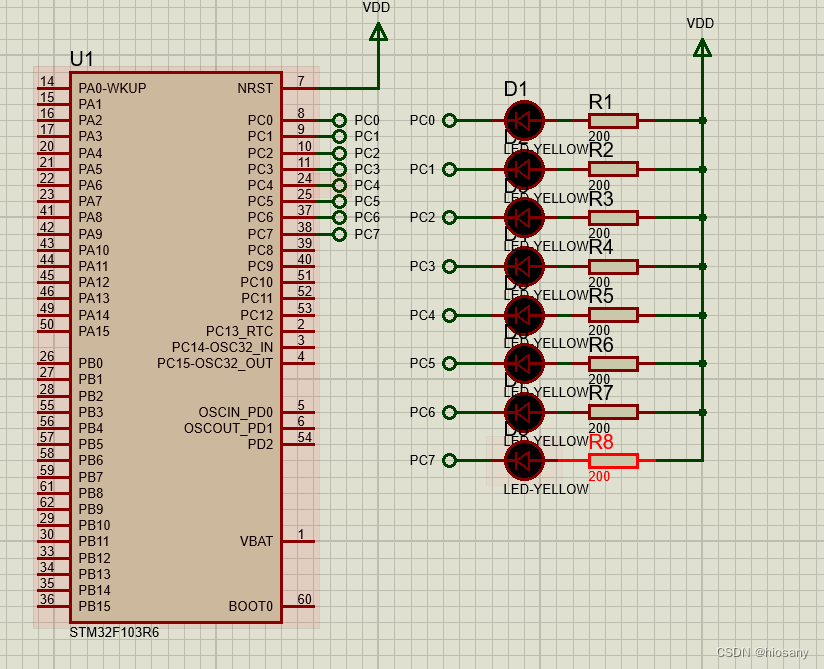

完成图

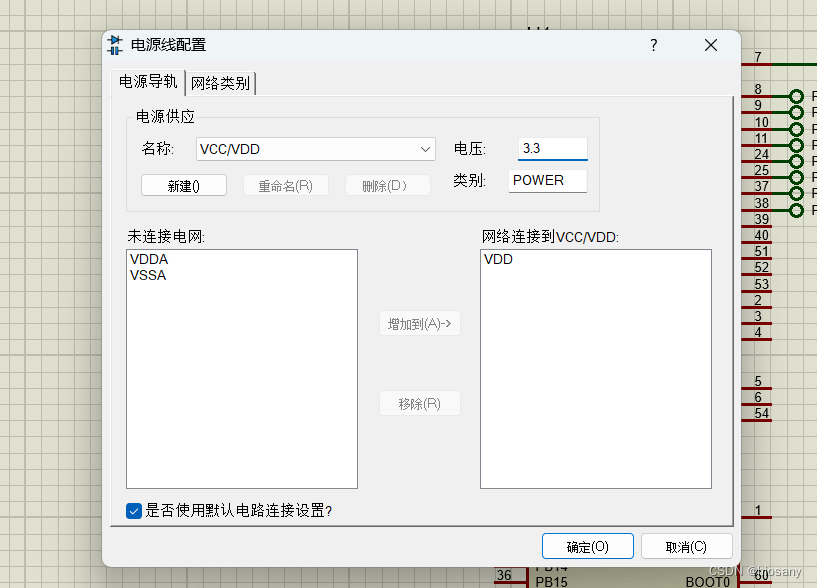

配置供电网

仿真结果

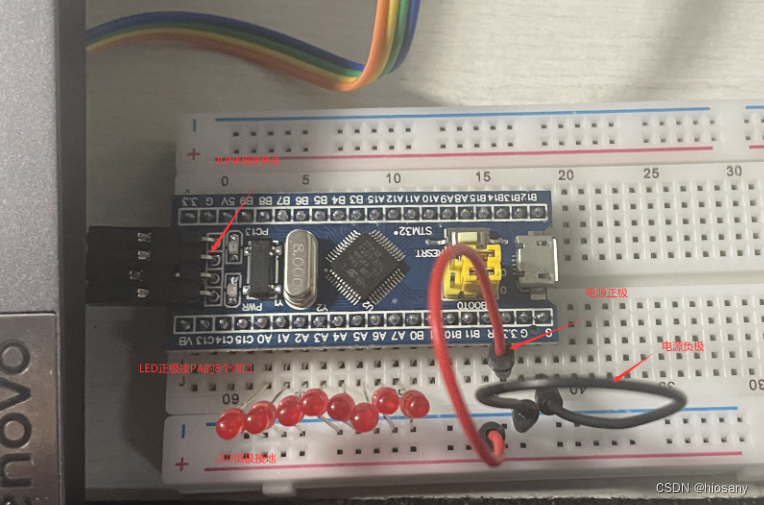

三、 JLink烧录程序和实物效果

配置Jlink烧录环境

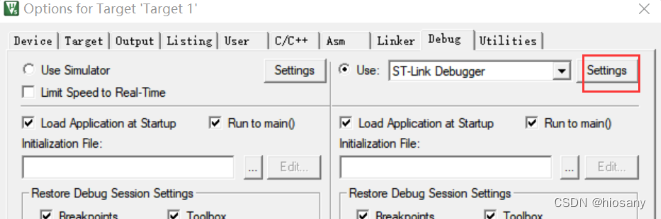

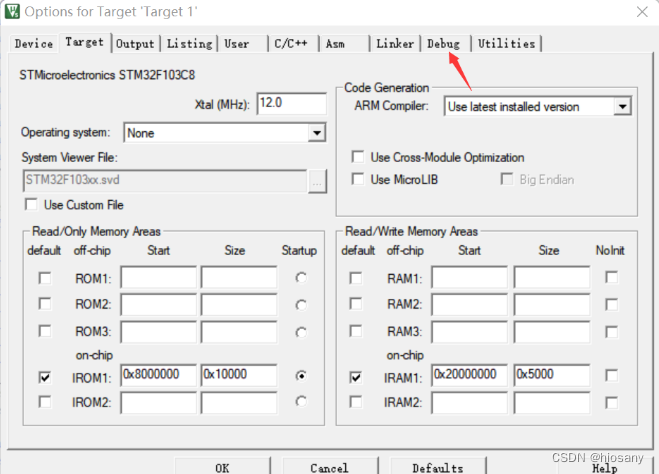

点击debug

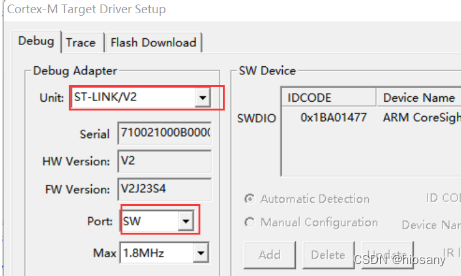

选择ST-LIN/v2 端口选择sw

烧录程序

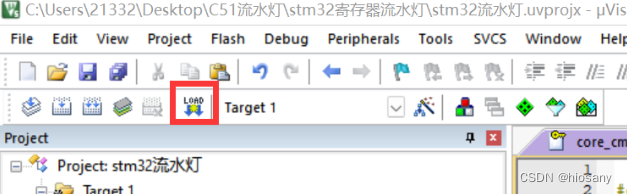

点击下载程序
