DCQCN+QCN+DCTCP

QCN/DCTCP/DCQCN

一、DCQCN:

DCQCN全称为Data Center Quantized Congestion Notification，是目前在RoCEv2网络中使用最广泛的拥塞控制算法，它融合了QCN算法和DCTCP算法，DCQCN只需要可以支持WRED和ECN的数据中心交换机（市面上大多数交换机都支持），其他的协议功能在端节点主机的NICs上实现。DCQCN可以提供较好的公平性，实现高带宽利用率，保证低的队列缓存占用率和较少的队列缓存抖动情况。

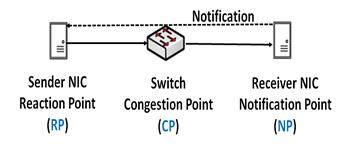

• 交换机（CP，congestion point）

CP算法与DCTCP相同，如果交换机发现出端口队列超出阈值，在转发报文时就会按照一定概率给报文携带ECN拥塞标记（ECN字段置为11），以标示网络中存在拥塞。标记的过程由WRED（Weighted Random Early Detection）功能完成。

WRED是指按照一定的丢弃策略随机丢弃队列中的报文。它可以区分报文的服务等级，为不同的业务报文设置不同的丢弃策略。WRED在丢弃策略中设置了报文丢包的高/低门限以及最大丢弃概率，（该丢弃概率就是交换机对到达报文标记ECN的概率）。并规定：

1. 当实际队列长度低于报文丢包的低门限值时，不丢弃报文，丢弃概率为0%。
   2.当实际队列长度高于报文丢包的高门限值时，丢弃所有新入队列的报文，丢弃概率为100%。
   3.当实际队列长度处于报文丢包的低门限值与高门限值之间时，随机丢弃新到来的报文。随着队列中报文长度的增加，丢弃概率线性增长，但不超过设置的最大丢弃概率。

图：报文被标记的概率与队列长度关系

• 接收端（NP，notification point）

接收端NP收到报文后，发现报文中携带ECN拥塞标记（ECN字段为11），则知道网络中存在拥塞，因此向源端服务器发送CNP拥塞通知报文（Congestion Notification Packets），以通知源端服务器进行流量降速。

NP算法说明了CNPs应该什么时间以及如何产生：如果某个流的被标记数据包到达，并且在过去的N微秒的时间内没有相应CNP被发送，此时NP立刻发送一个CNP。NIC每N微秒最多处理一个被标记的数据包并为该流产生一个CNP报文。

• 发送端（RP，reaction point）

当发送端RP收到一个CNP时，RP将减小当前速率Rc，并更新速率降低因子α，和DCTCP类似，并将目标速率设为当前速率，更新速率过程如下：

RT = Rc

Rc = Rc * ( 1 -α/2 )

α = ( 1-g )*α+g

如果RP在K微秒内没有收到CNP拥塞通知，那么将再次更新α，此时α = ( 1
