Robosense M1/速腾半固态激光雷达M1 保姆级教程1-如何连接雷达？

引言

当我们拿到M1雷达时，可能会因为激光雷达是一个新的设备，没有用过，而感到紧张和局促。没有关系，通过阅读文本，可以让你轻而易举的上手使用激光雷达。

1认识M1接口

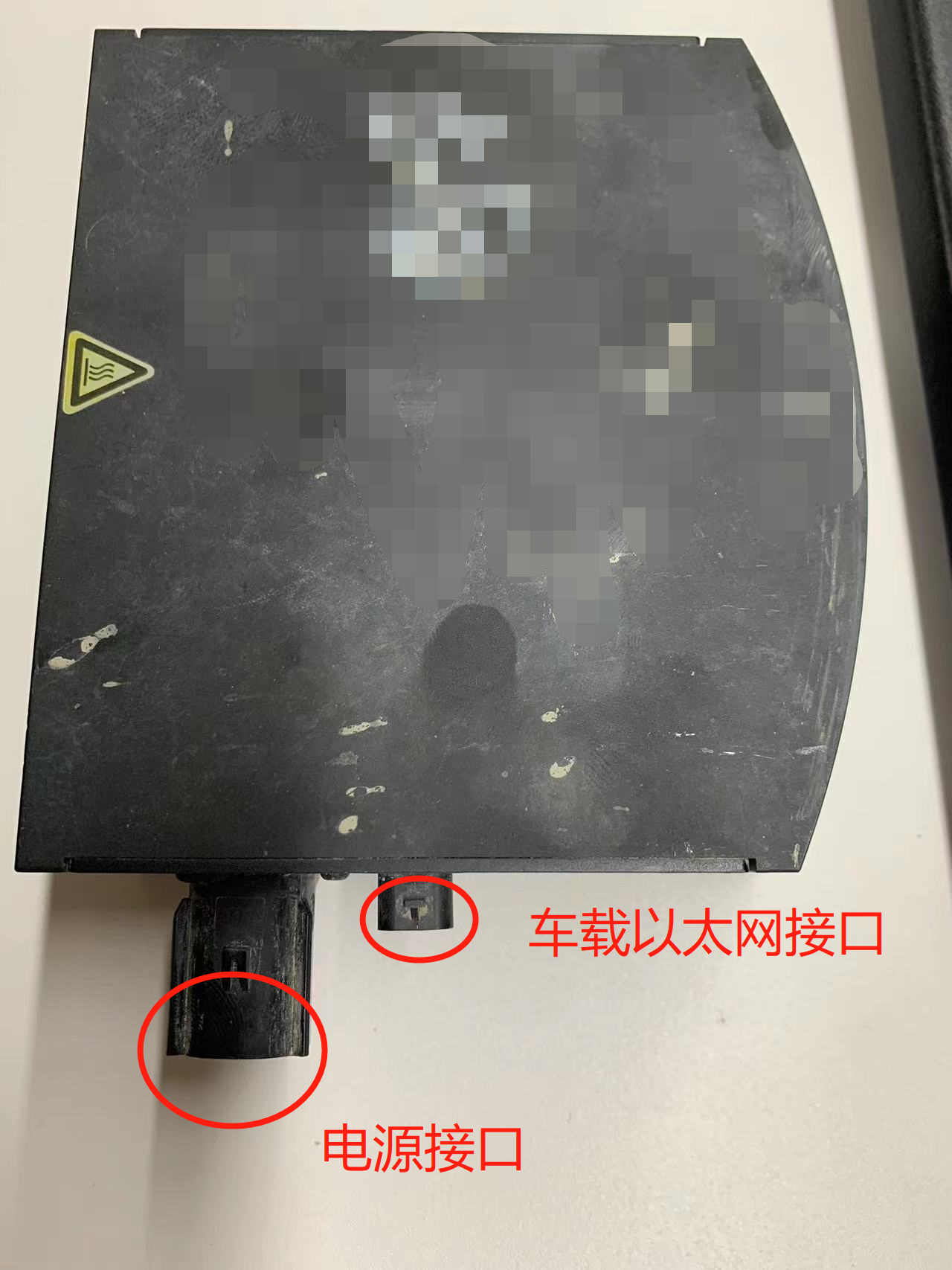

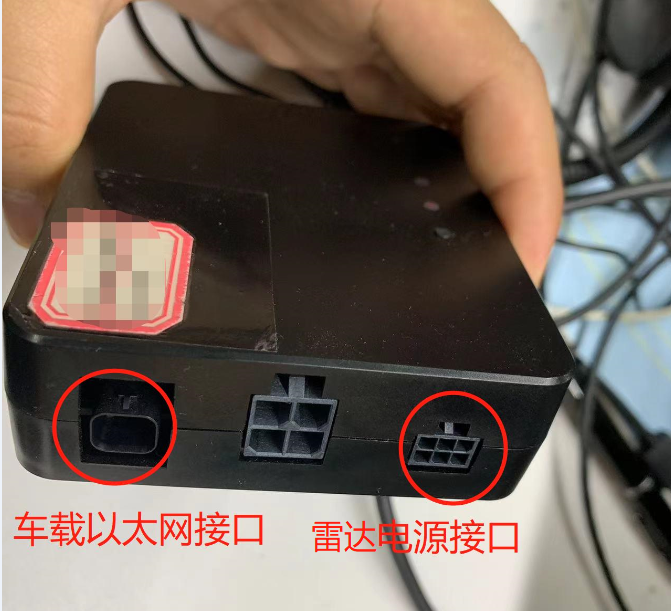

图中较粗的接口为雷达的电源接口。即通过这个接口接入外部电源，给雷达供电。

图中较细的接口为车载以太网接口。即通过这个接口与上位机或者电脑收发数据。当然雷达升级也是通过这个接口。

2认识接线盒

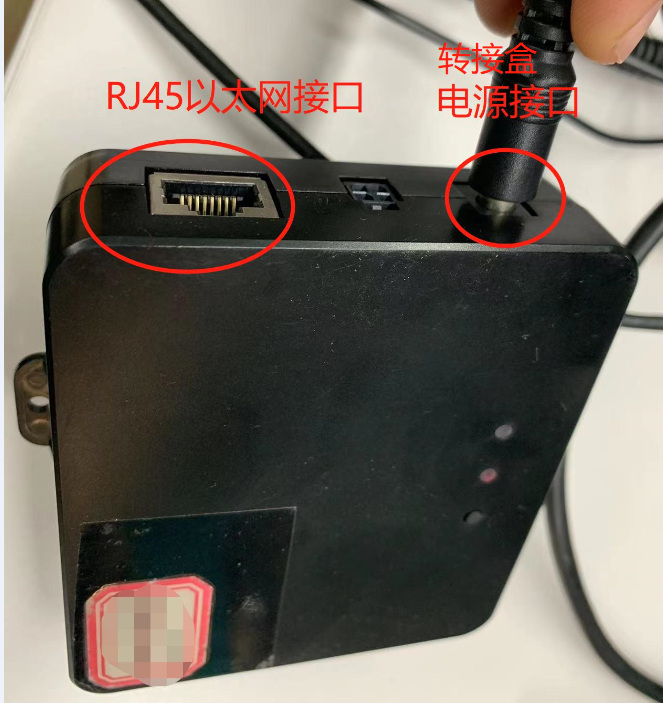

如下图所示为接线盒。转接盒的主要作用是将车载以太网转换为普通以太网，方便普通用户调试。另外一个作用是给雷达供电。车载以太网接口通过车载以太网线连接到雷达。雷达电源接口通过电源线连接到雷达，给雷达供电。RJ45以太网口通过网线连接电脑。转接盒电源接口除了给盒子供电外，还给雷达供电。注意：该转接盒本身不会对电源做升压降压转换，所以这里的电源接口电压多少，则雷达端的电压就是多少。一般随机附赠电源适配器为12V。采用12V供电即可。

转接盒上有绿色和红色指示灯。绿色指示灯快速闪烁表示转接盒与电脑通信正常，红色指示灯快速闪烁表示转接盒与雷达通信正常。当雷达与电脑连接畅通时，这两个指示灯会快速闪烁。如果发现灯不闪烁，请检查接线是否良好稳固。

3连接雷达与电脑

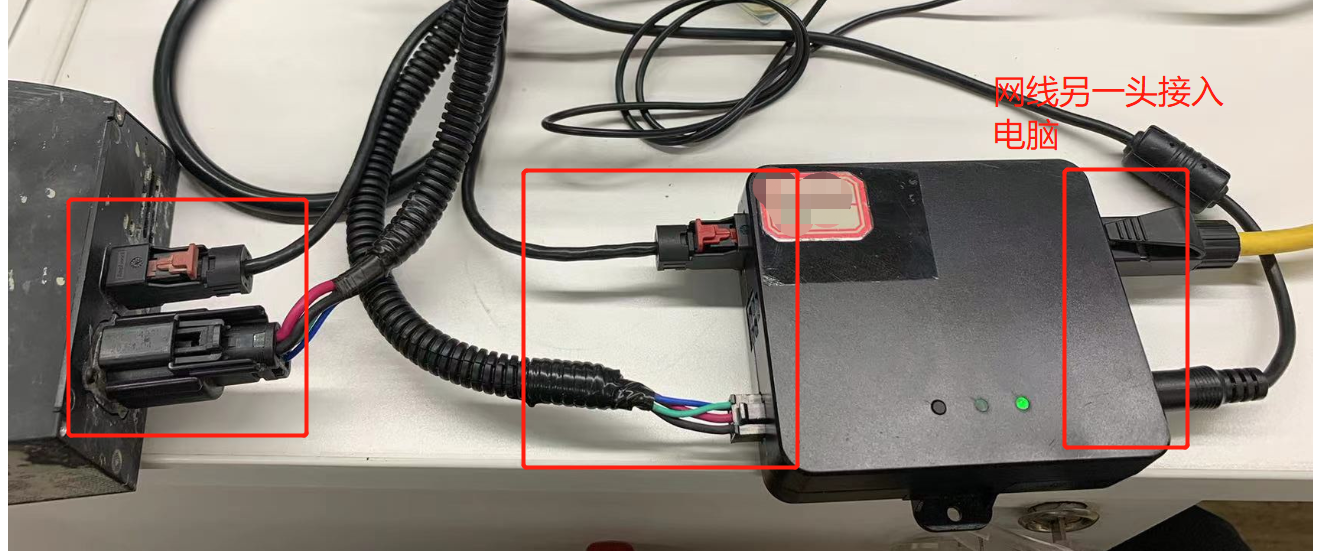

如下图所示为接线图。RJ45网线的另外一头接入电脑网口。注意：电脑网口需要支持千兆网络。笔者手中没有百兆网口的电脑，所以暂时不确定接百兆网口是会通信不上，还是会丢包？

按照这种方式连接，就是我们通常意义说的电脑直连雷达。

4安装Wireshark的必要性

当雷达通过转接盒以及线束连接到电脑后，如何确定电脑可以收到雷达的数据？此时需要借助Wireshark软件。Wireshark是一款开源的网络分析软件，在windows, macos, linux平台下均可以安装使用。如何安装Wireshark请大家自行搜索。

Wireshark可以抓取网卡上收到的报文。通过报文我们可以知道当前网卡是否已经接收到雷达的数据。

5开始连接雷达

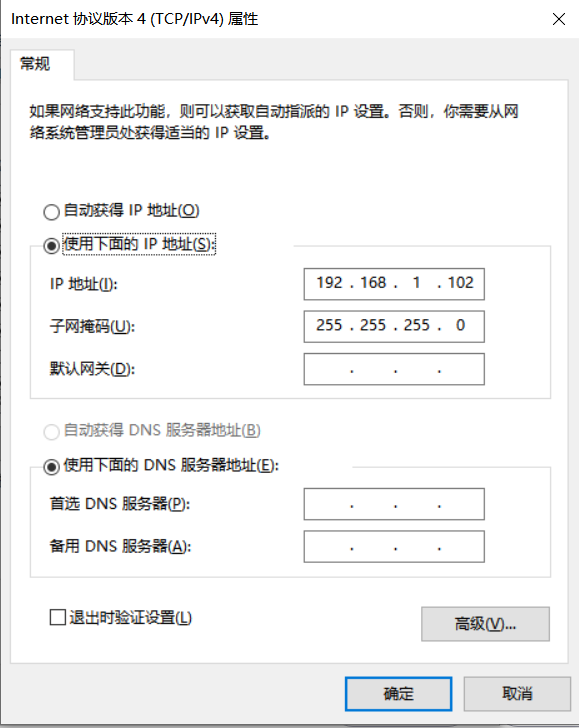

首先进入网络适配器界面，将雷达所在网卡的IP地址设置为如下图所示。点击确认。

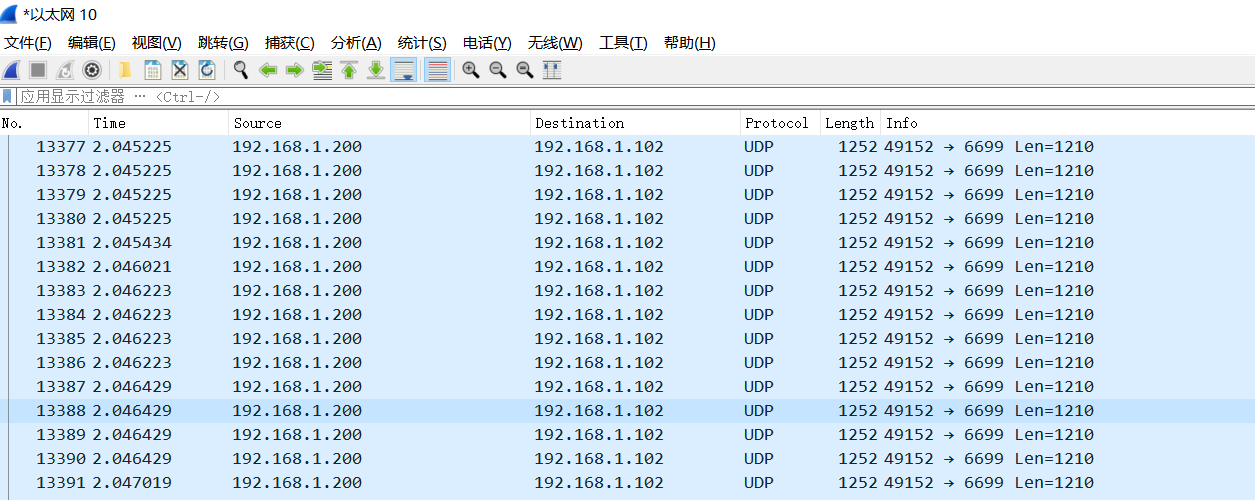

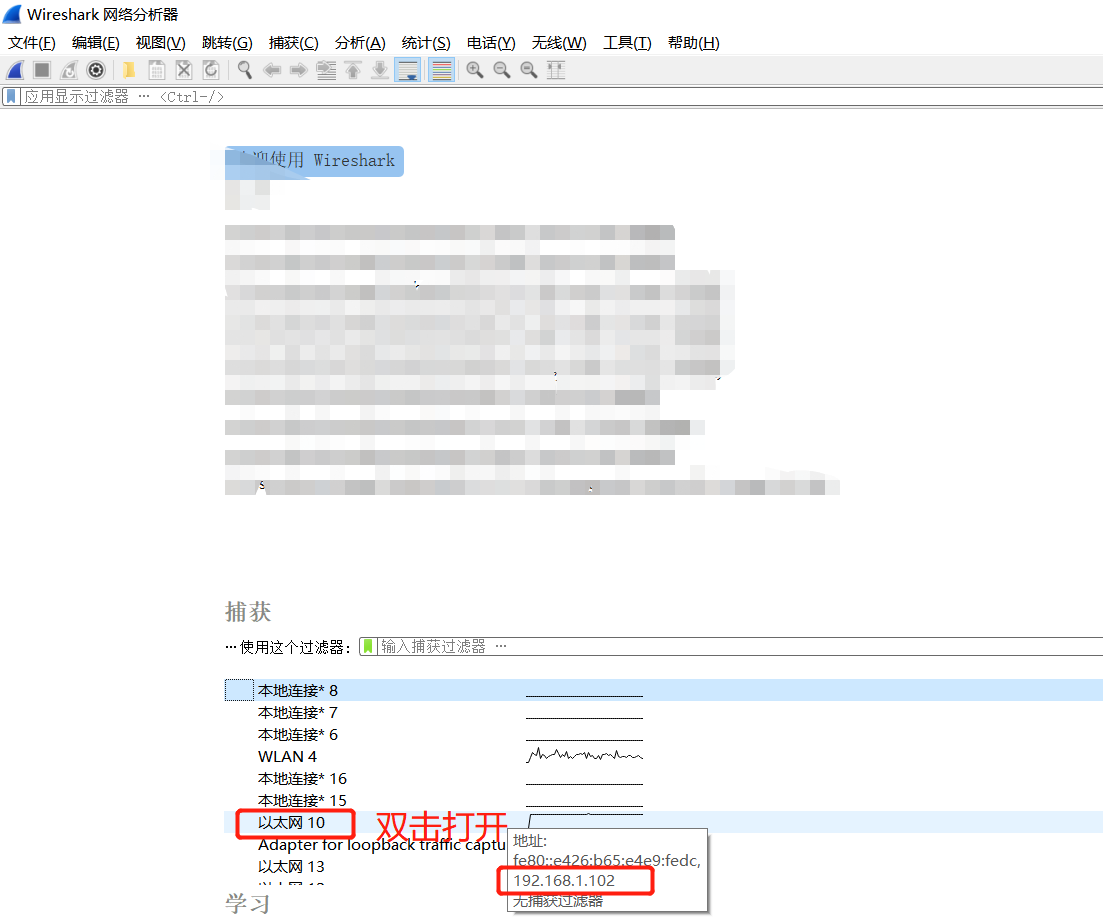

打开wireshark，双击雷达所连接网卡。当出现大量UDP报文，即代表电脑成功接收到雷达数据了。

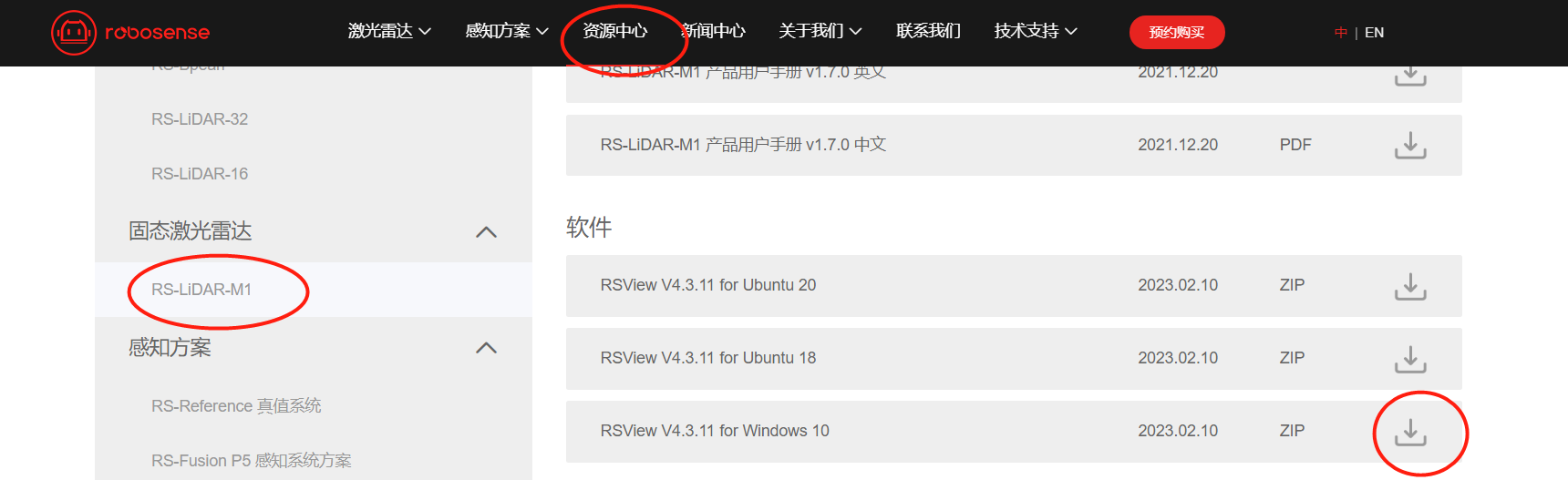

然后去到速腾官网https://www.robosense.cn/ ，在资源中心下找到M1相关内容，下载用于点云显示的Rsview软件。

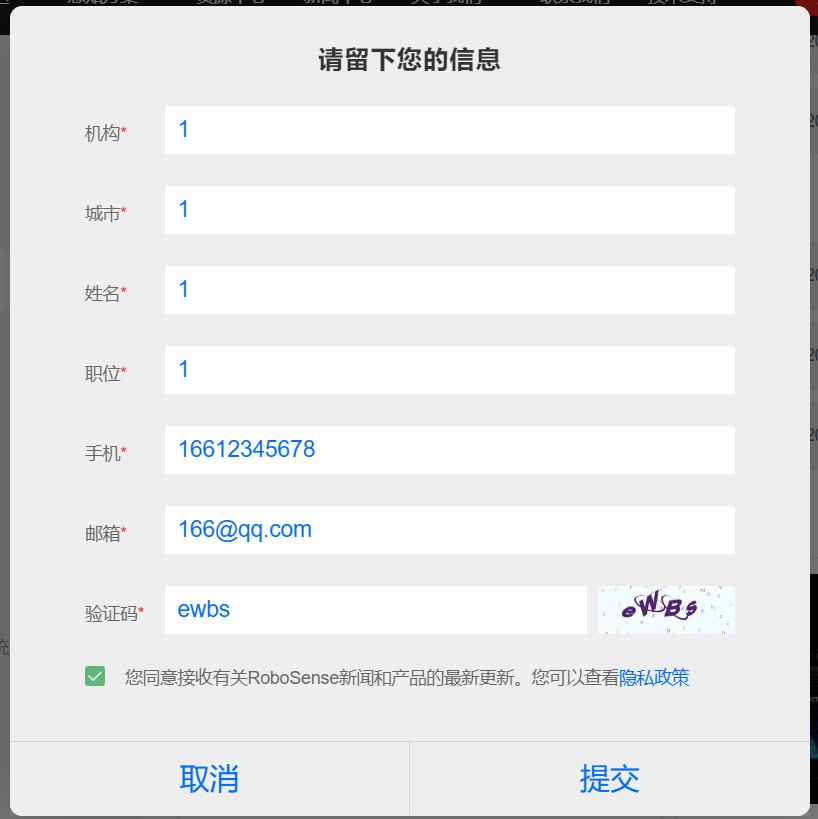

此时网站会要求你填入相关信息，在这里我们可以胡乱填写，但是注意手机号码和邮箱有格式检查，所以需要稍稍注意下。提交后，软件就开始下载了。

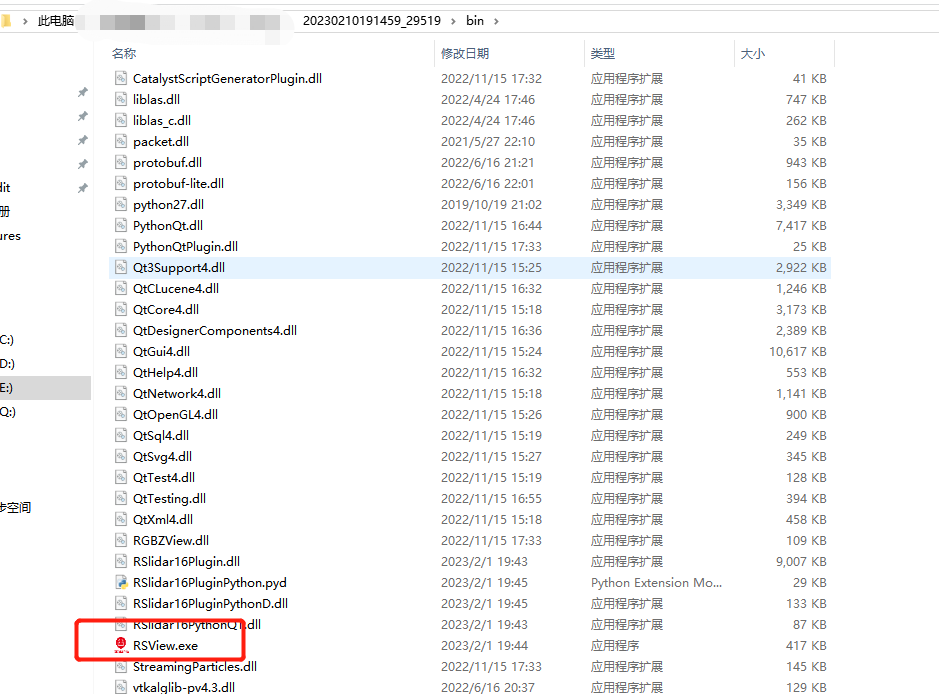

解压下载到的文件。进入bin目录，双击RSview.exe

进入File->Sensor network config

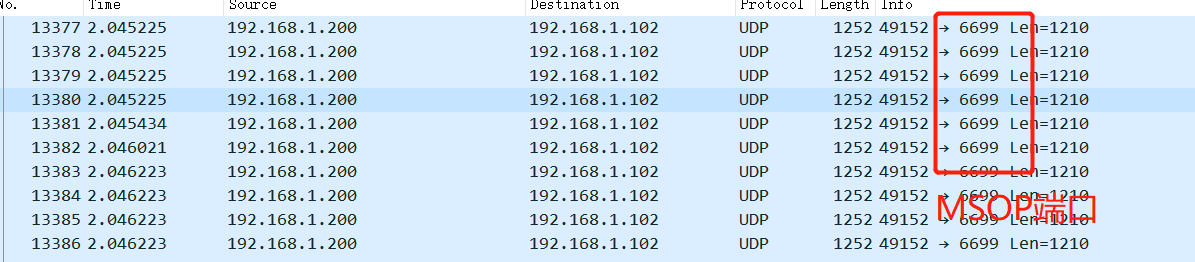

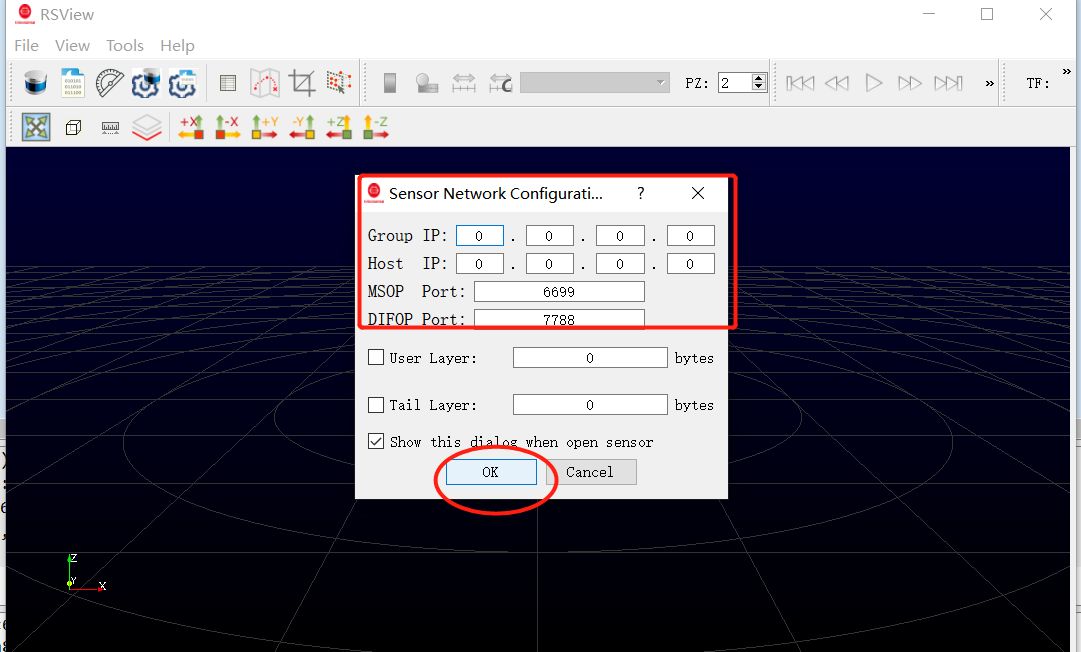

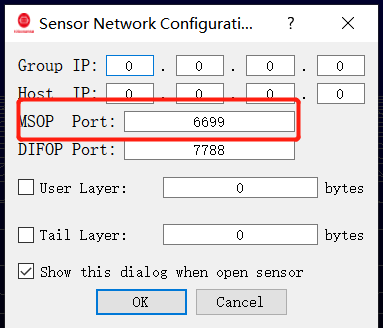

MSOP port 填入6699。 “6699”指的是MSOP端口号，可以从wireshark中的报文里面得到。

点击OK。

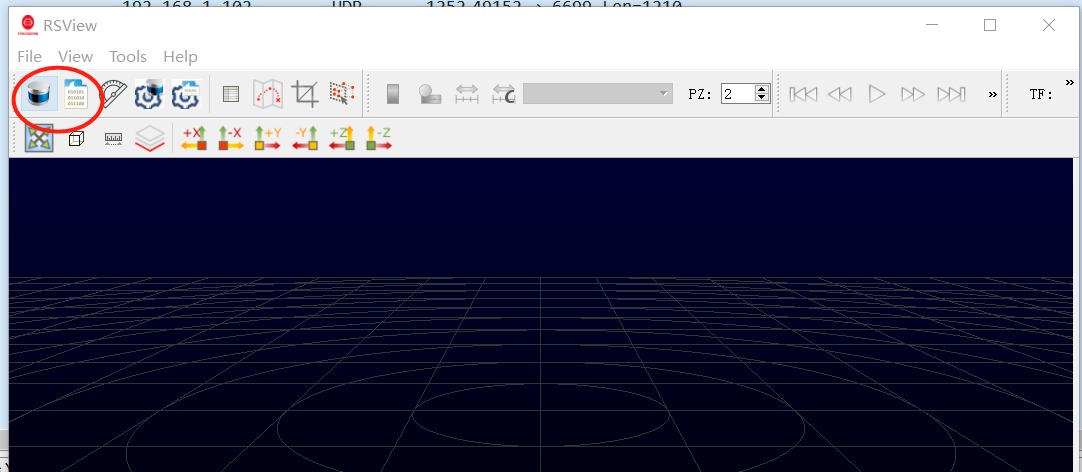

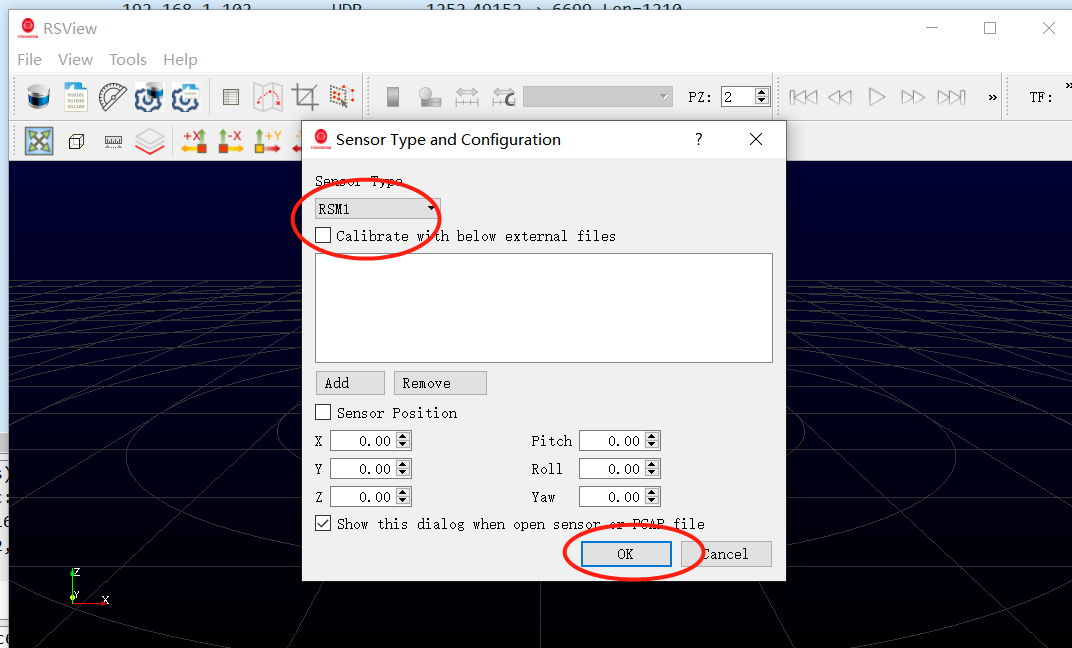

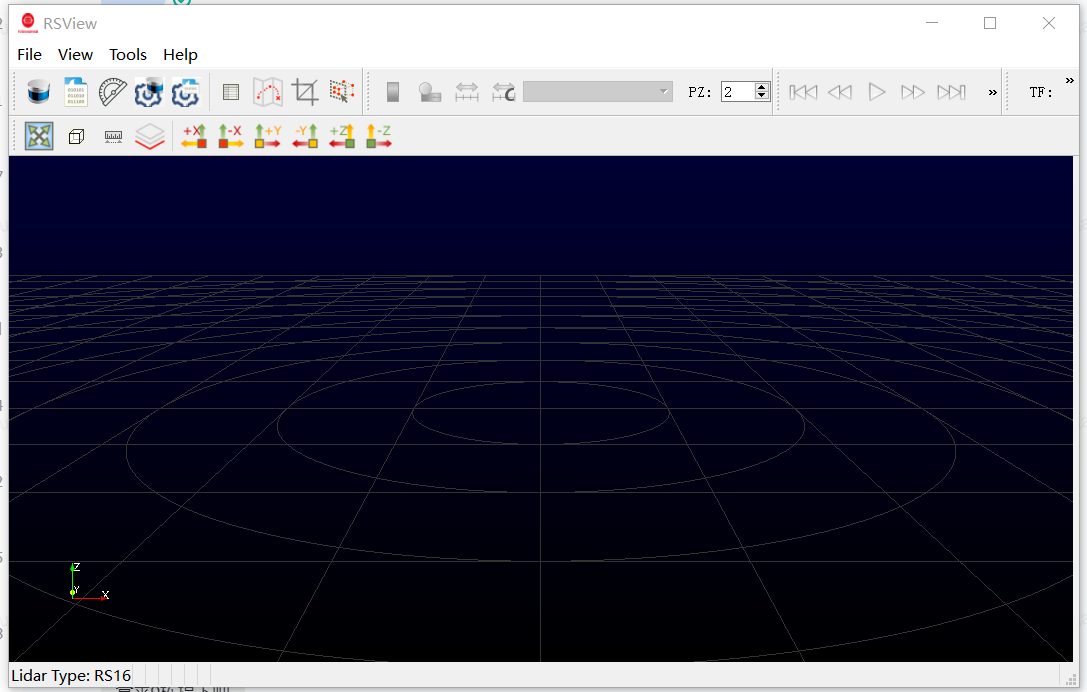

点击下方菜单栏中的“雷达”图标，选择RSM1， 然后点击OK。此时会弹出网络设置窗口，由于前面已经设置过，在这里继续点击OK即可。

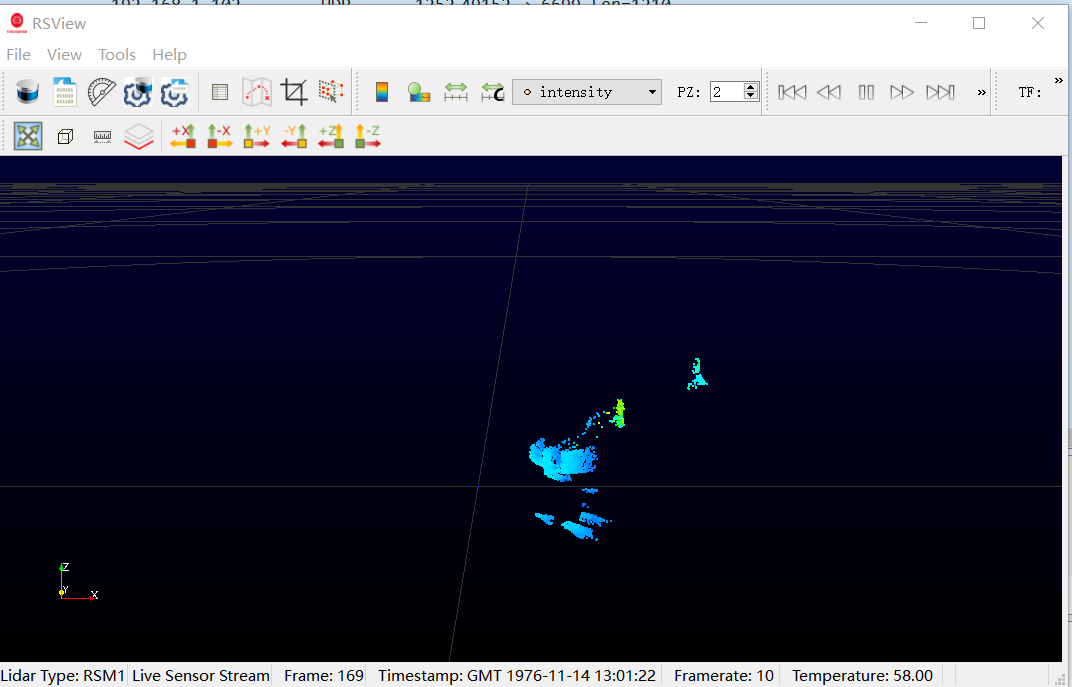

如果一切顺利，就可以看到点云了。拿起雷达晃两下，看看点云是否跟随雷达在晃动，表示雷达在实时显示点云。
