ORD 3D线段放坡到地形模型创建坡脚线

在渣料挖填平衡中，填筑场地指定高程平台按1：2放坡到原始地形，首先按高程平台外口线平衡复制改变其高程设置1：2边坡坡脚的方式创建的指定高程平台地模边坡底部超出原始地形，无法裁剪：

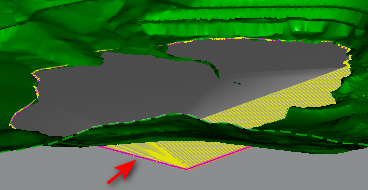

改变坡脚线创建方式为3D放坡至地模生成1：2坡脚，然后按范围线、坡顶边、放坡至地模创建的坡脚线按元素创建地模，效果理想。

三维元素放坡至地模操作步骤及注意事项：

• 三维元素放坡操作需同间打开平面、3D视图（视图右键菜单，选Plan/3D视图）；
• 在平面视图内在坡顶线上创建一水平几何线段，特征选线性中任意一种；
• 对该几何线段创建纵断面，选中该线段，在弹出菜单上选纵断面，指定视图，用纵断面绘图工具绘制指定高程的水平纵断面线；
• 在创建纵断面时视图内会出现两条纵断面线，一条是由地模产生的纵断面线，另一条是自行创建的，需要将自行创建的纵断面线设为激活纵断面（关键）
• 使用三维元素放坡至目标创建坡脚线即可；
• 用范围等高线、坡顶线、坡脚线创建地模；
• 根据需要对边界线外的三角形进行删除。
