OpenRoads Designer道路设计建模超高横坡应用技巧

OpenRoads Designer（以下简称ORD）可以加快设计、生成智能三维模型从而实现以施工为驱动的工程设计、在整个项目团队中共享信息以及助力项目交付。通过ORD，可以实现涵盖道路、桥梁、铁路、岩土工程以及场地优化的通用建模环境。

在应用ORD进行公路设计建模时，很多人对如何按照国内规范的要求进行超高横坡的计算、编辑和应用存在疑问，如超高旋转轴如何定义、超高数据如何编辑、硬路肩和土路肩的横坡如何跟随行车道变化等。笔者结合自身对规范及ORD软件的理解，将简单介绍如何用ORD进行超高应用。

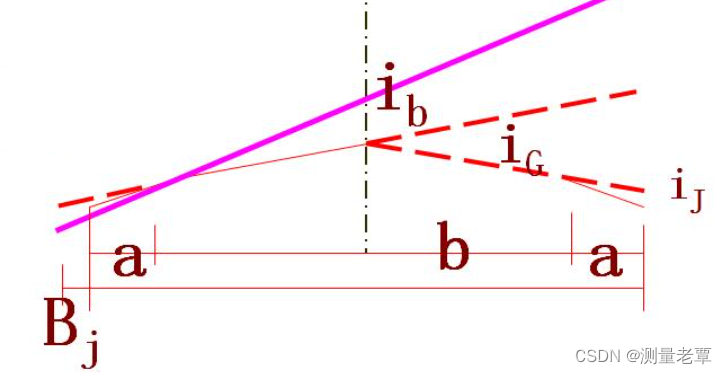

01 无中间带超高旋转轴

➣新建工程宜采用绕内侧车道边缘旋转的方式；

➣改建工程应采用绕路中线旋转的方式；

➣路基外缘高程受限制或路容美观有特殊要求时，可采用绕外侧车道边缘旋转的方式。
