短链、长链

短链：因改线线路变短，将实际桩号变大、长链：因改线变长，将实际桩号变小。

断链设置方式

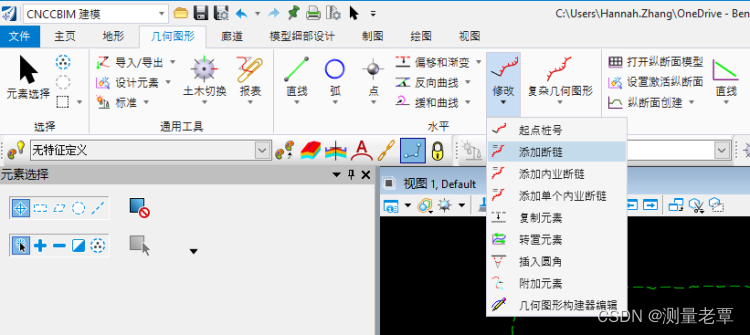

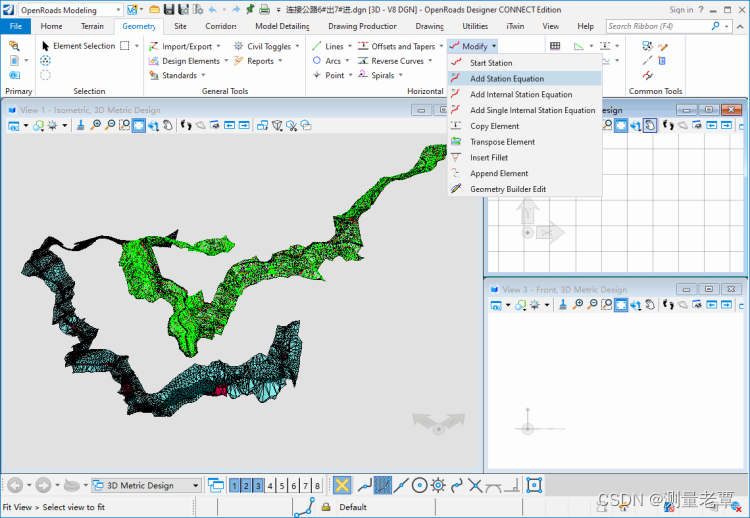

用OpenRoads做道路建模的时候，遇到有短链和长链的时候，对于断链，可以在“几何图形”选项卡中的“修改”中通过设置断链来实现。

添加断链时先输入后桩号（注意后桩号是以线路本身实际长度定位的，不是对前面已添加断链进行改正后的标示桩号，是线路距起点的实际距离，这也是ORD里设置断面时要输入距离的原因吧。可以根据标示桩号与断链尺寸进行计算，标示桩号减去前面的所有短链尺寸，加上所有长链尺寸就是当前点的实际线路点），前桩号是设计标示桩号（非实际线路长度）。在输入前桩号时，前桩号里必须含一个字母（不分大小写ÿ
