前言

网络存储技术，是以互联网为载体实现数据的传输与存储，它采用面向网络的存储体系结构，使数据处理和数据存储分离。它通过网络连接服务器和存储资源，消除了不同存储设备和服务器之间的连接障碍；提高了数据的共享性、可扩展性、管理性。
用一个形象的比喻来说，就是如果把有用的数据信息比作电，那么网络存储就是电站，电站的作用就是保证用户在需要用电的时候，随时打开电闸就有洁净的、充足的电力输出，用户即不用理会电力来自水力发电还是风力发电，也无需考虑经过了怎样的变电和传输处理，只管用电就行。
目前常用的存储方式有：直连式存储(DAS）、网络附属存储(NAS)、存储区域网络（SAN）。

一、项目背景

本系列项目实训题为《网络存储技术应用-项目化教程》一书中【习题与上机】栏目的习题。本章内容主要以“存储池的配置与管理”为中心展开，以下实训题位于书本“P51”页。

---

项目操作视频：

网络存储技术Windows server 2012 （项目三——存储池的配置与管理）

---

实验环境：
虚拟化软件：VMware Workstation Pro
虚拟机系统：Windows Server 2012 R2

---

二、项目实训题

项目1：

• 1、 添加3块硬盘到存储服务器中，创建一个存储池；
• 2、 在存储池上分别创建三种类型的虚拟磁盘；
• 3、 分别在三个新创建的虚拟磁盘上创建简单卷，并格式化为NTFS格式；
• 4、 分别在三个新创建的卷上写入一些数据；
• 5、 在存储中移除一块硬盘（模拟硬盘故障），观察并简述三个卷的情况；
• 6、 在存储服务器中添加一块新硬盘，并添加到存储池中，并尝试进行故障修复，并分别对三个卷的修复情况做简要描述。

---

任务实操步骤

1、添加3块硬盘到存储服务器中，创建1个存储池。

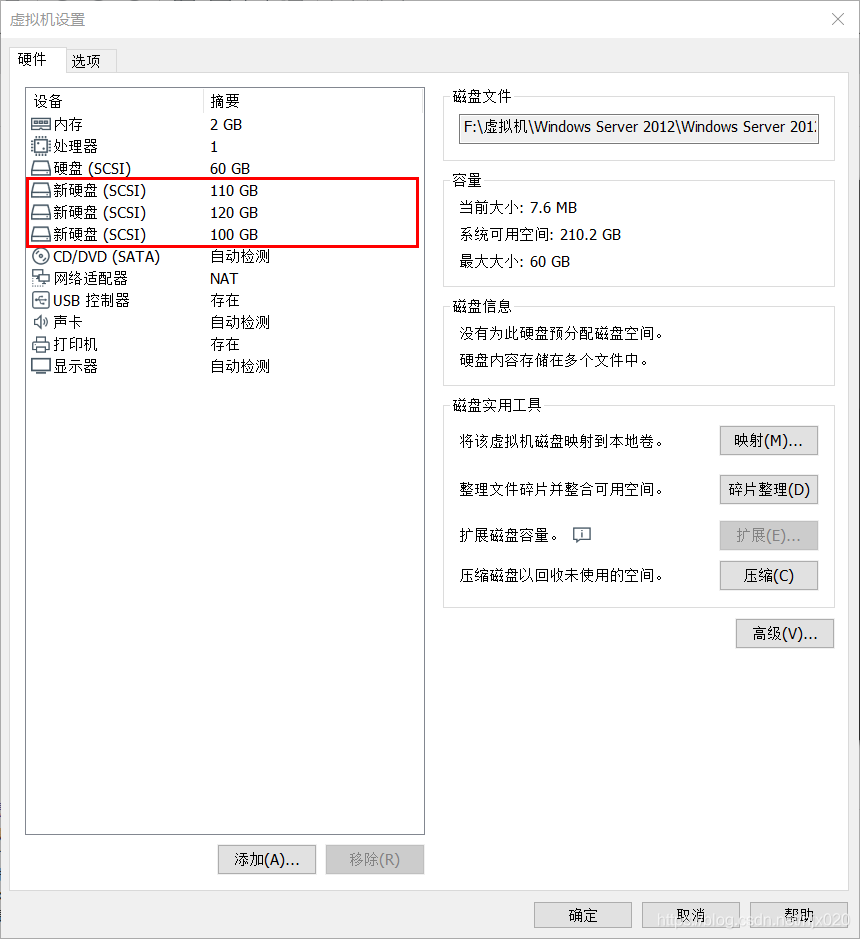

（1）在【虚拟机设置】界面添加三块大小分别为100G、110G和120G的硬盘。

图1-1

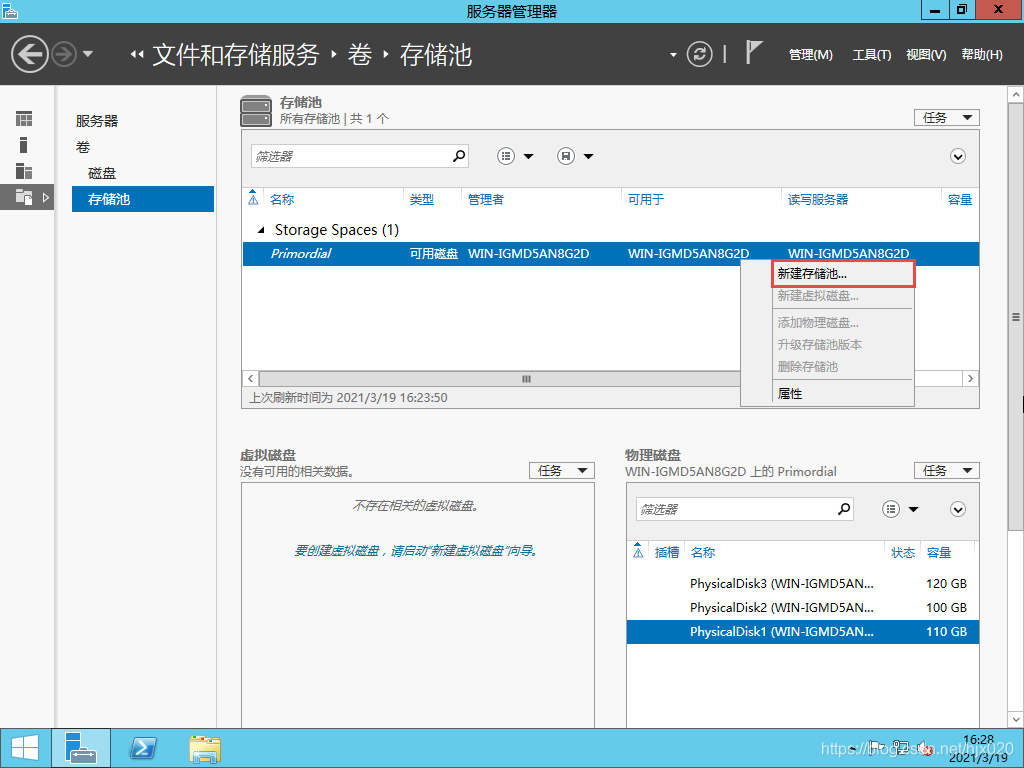

（2）在【服务器管理器】窗口依次单击【文件和存储服务】【存储池】，在【储存池】中右击并选择【新建储存池】。

图1-2

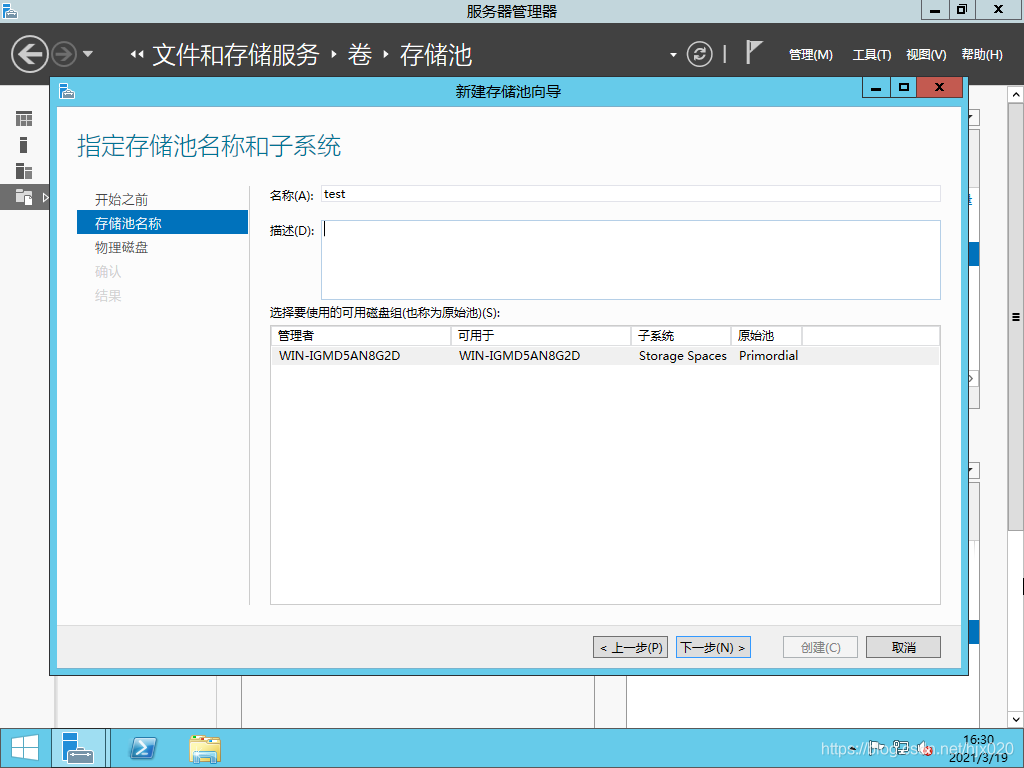

（3）输入存储池名称【test】，单击【下一步】。

图1-3

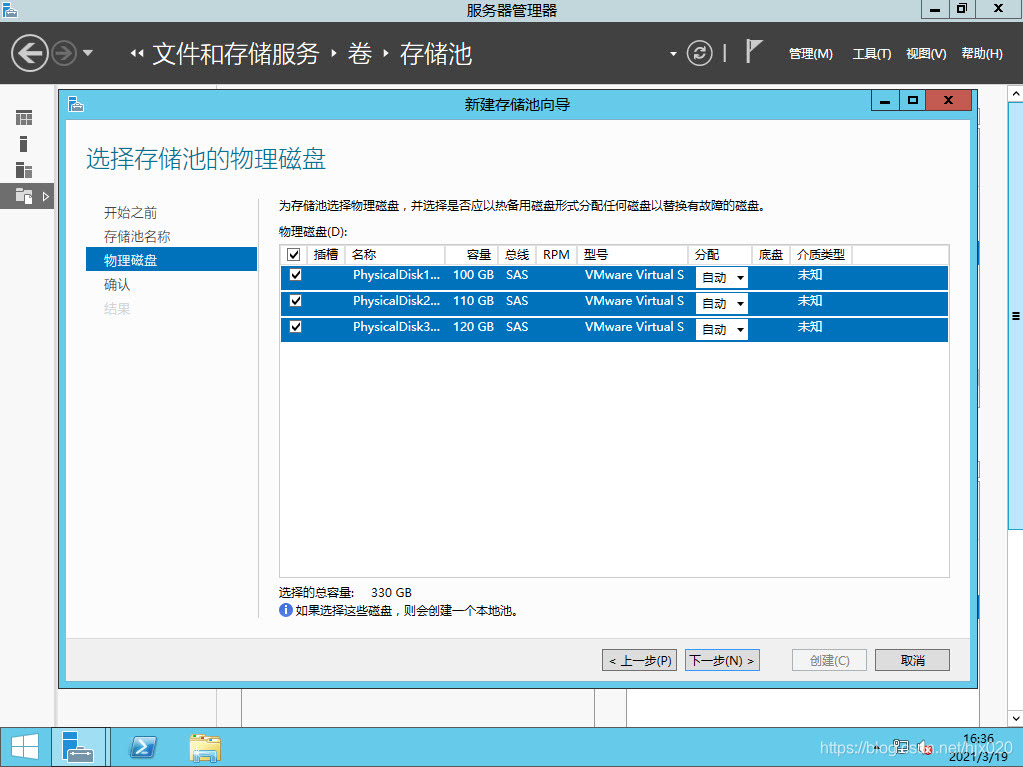

（4）在【物理磁盘】中选中新加入的三块物理磁盘，单击【下一步】。

图1-4

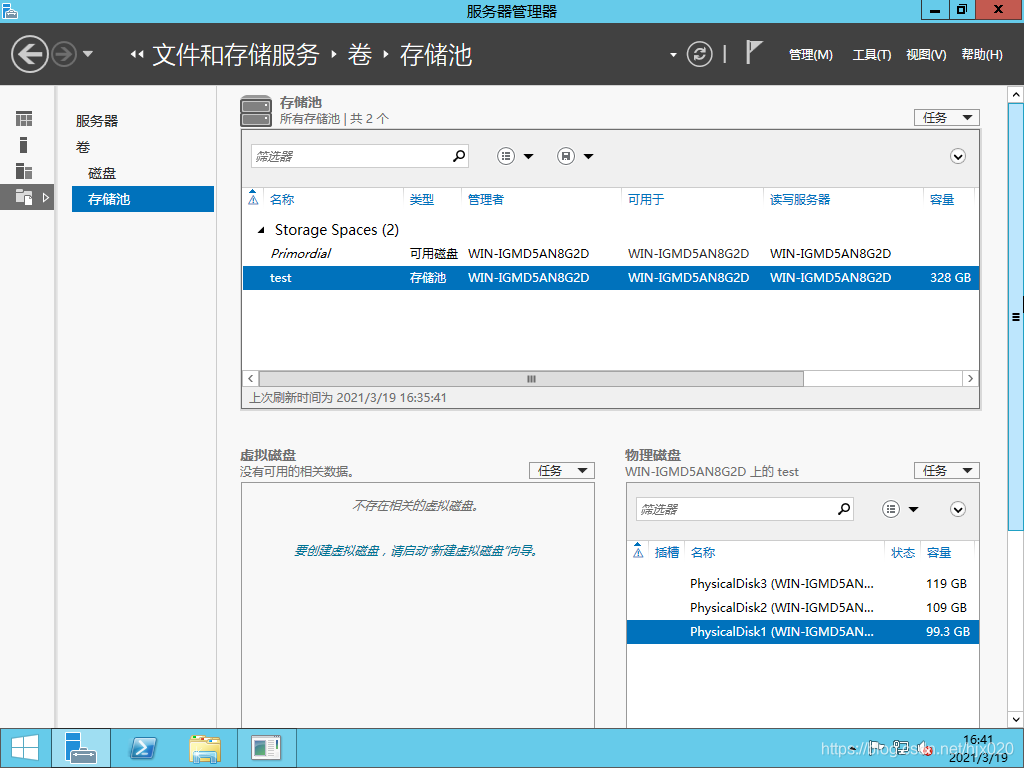

（5）确认无误后单击【创建】，创建成功后如下图1-6所示。

图1-6

2、在存储池上分别创建3种类型的虚拟磁盘。

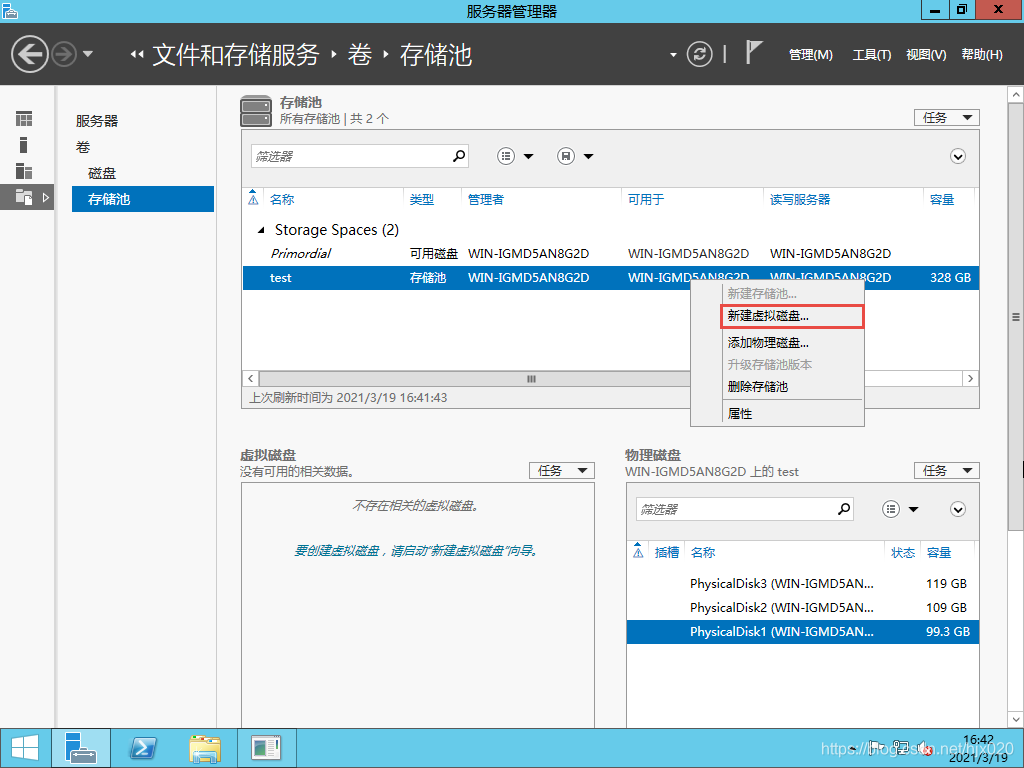

（1）右击存储池【test】选择【新建虚拟磁盘】。

图2-1

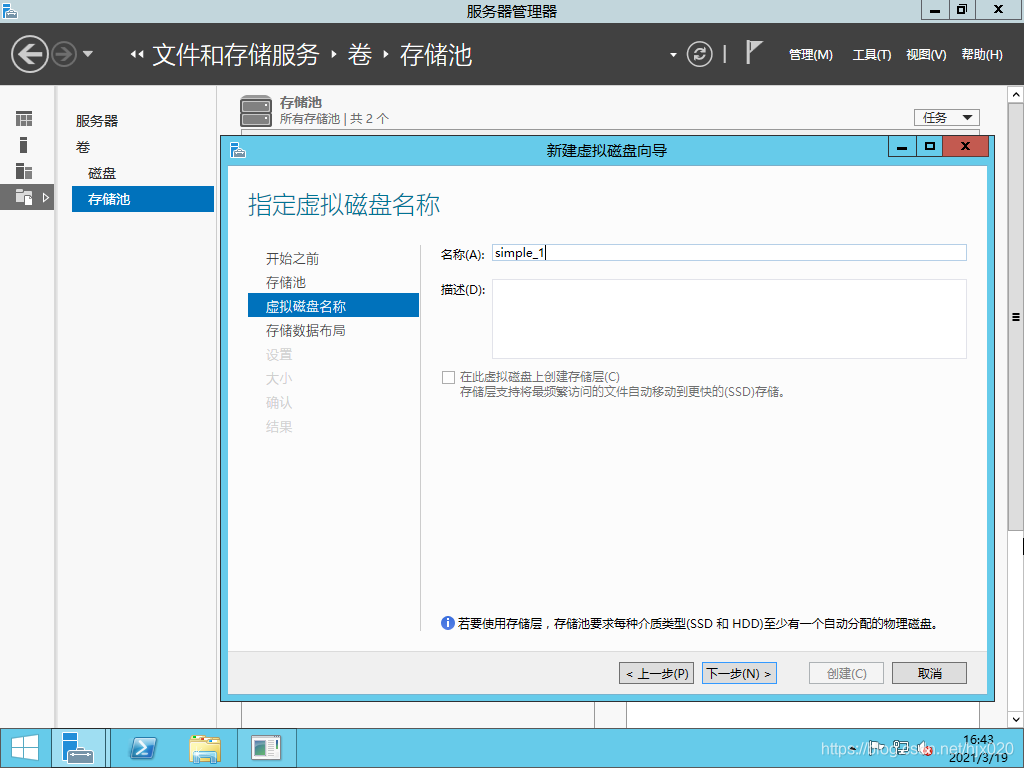

（2）在【虚拟磁盘名称】中输入【simple_1】，单击【下一步】。

图2-2

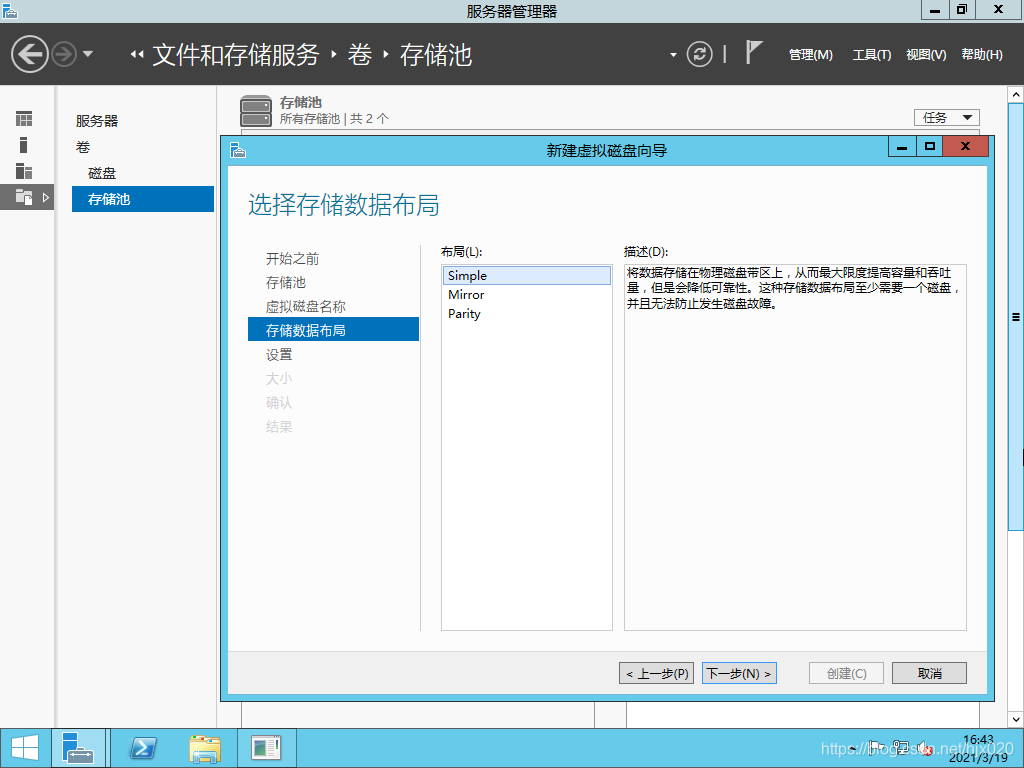

（3）在【存储数据布局】中选择布局为【Simple】，点击【下一步】。

图2-3

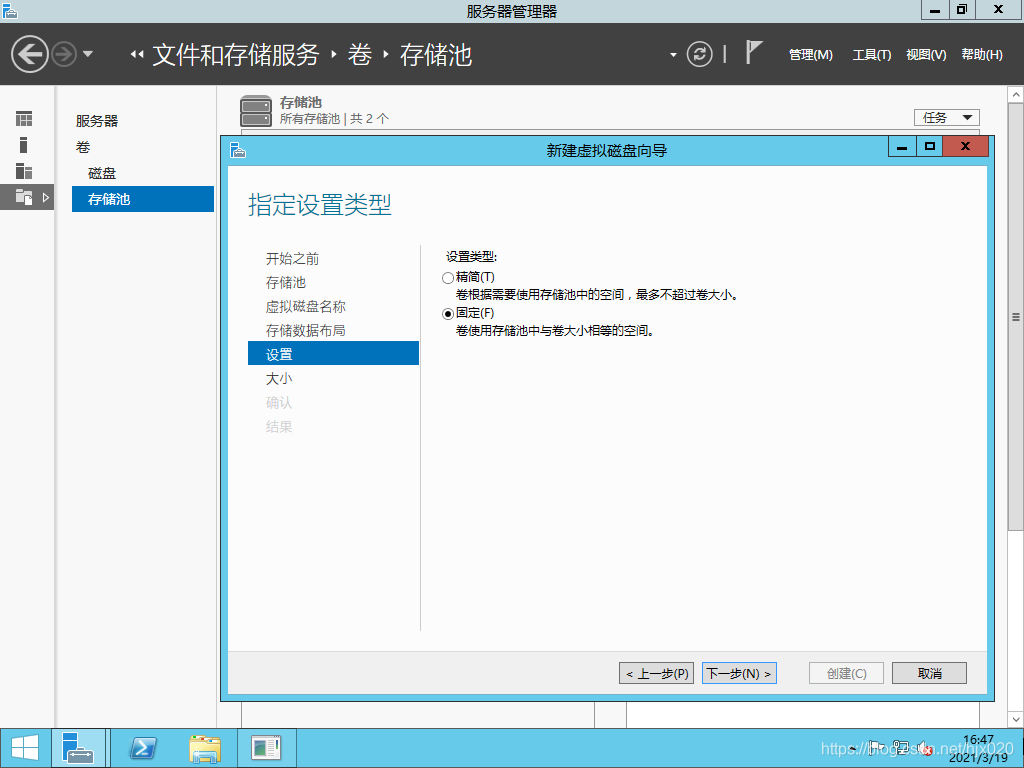

（4）在【设置】中选择【设置类型】为【固定】，点击【下一步】。

图2-4

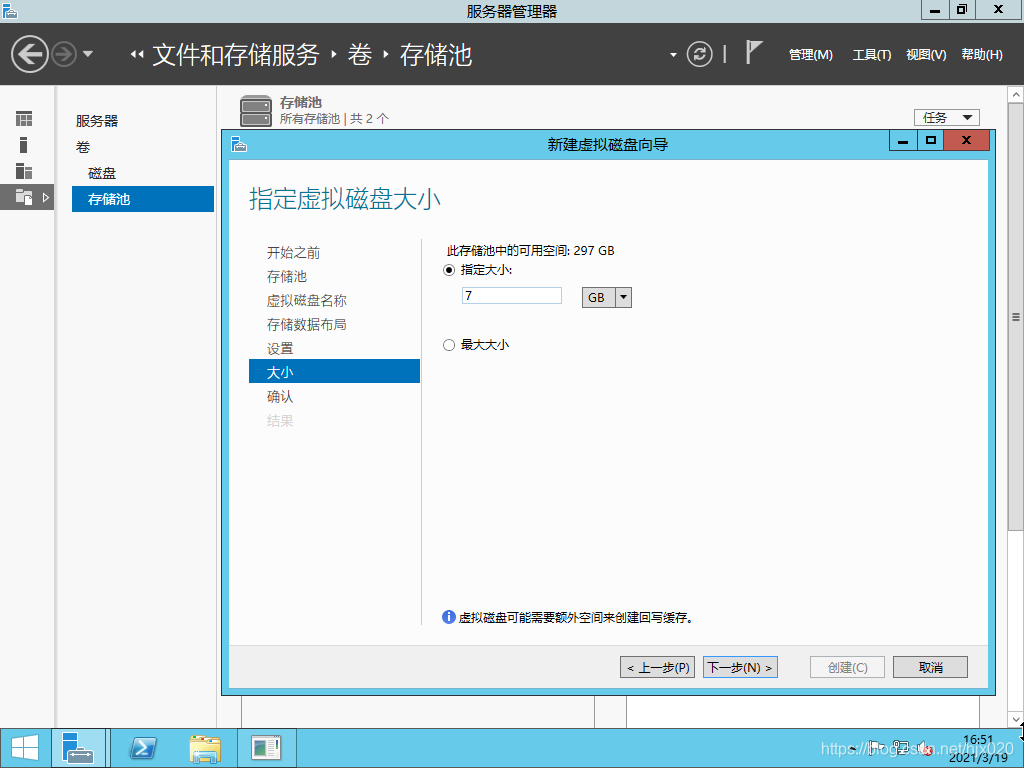

（5） 在【大小】中【指定大小】为【7GB】, 单击【下一步】，确认无误后单击【创建】。

图2-5

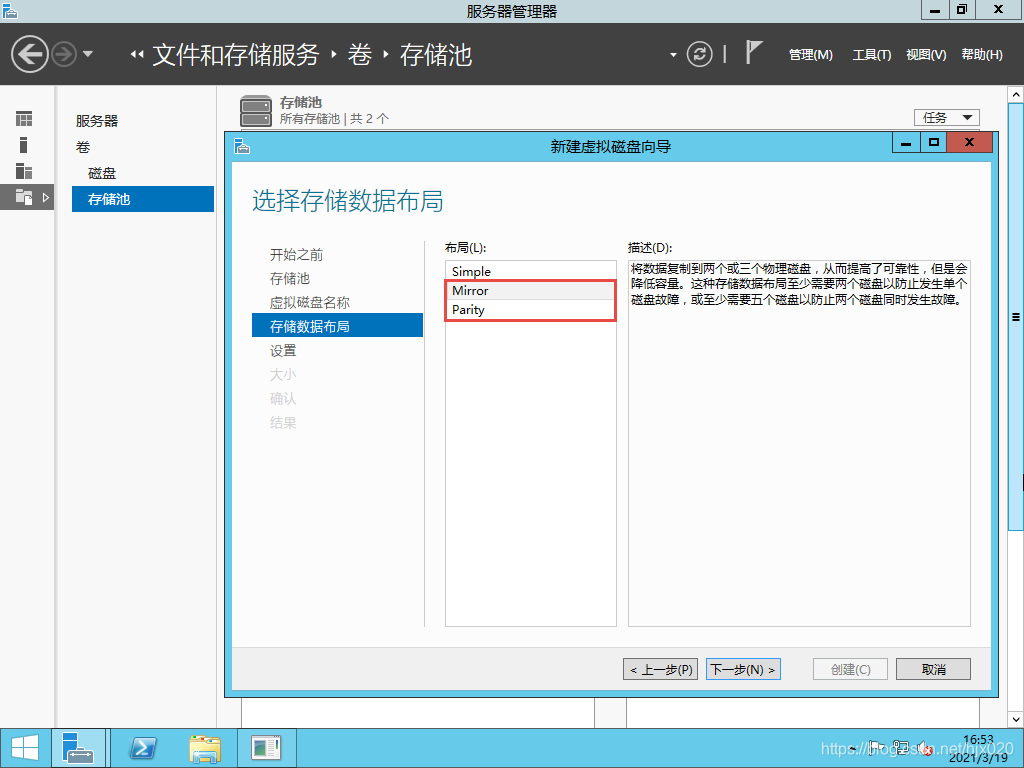

（6）重复步骤（1）- 步骤（5）操作，在【存储数据布局】中分别选择【Mirror】、【Parity】，创建【数据布局】为【Mirror】与【Parity】类型的虚拟磁盘,名称分别为【mirror-1】和【parity-1】。

图2-6

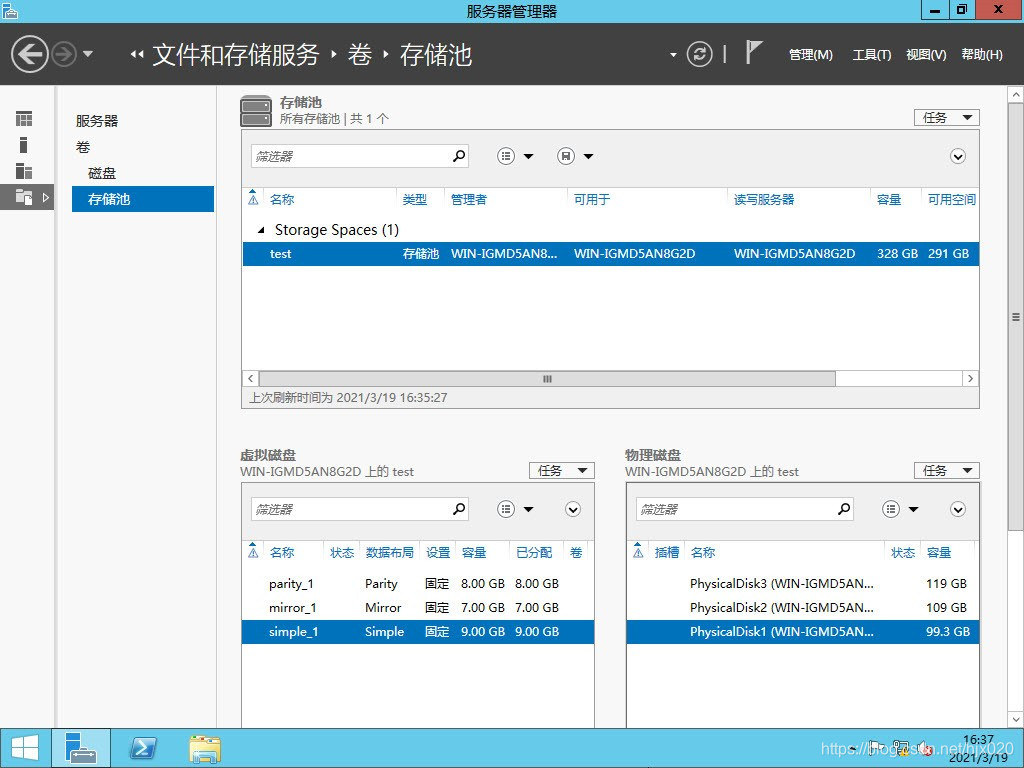

（7）成功创建3种类型的虚拟磁盘。

图2-7

3、分别在3个新创建的虚拟磁盘上创建简单卷，并格式化为NTFS格式。

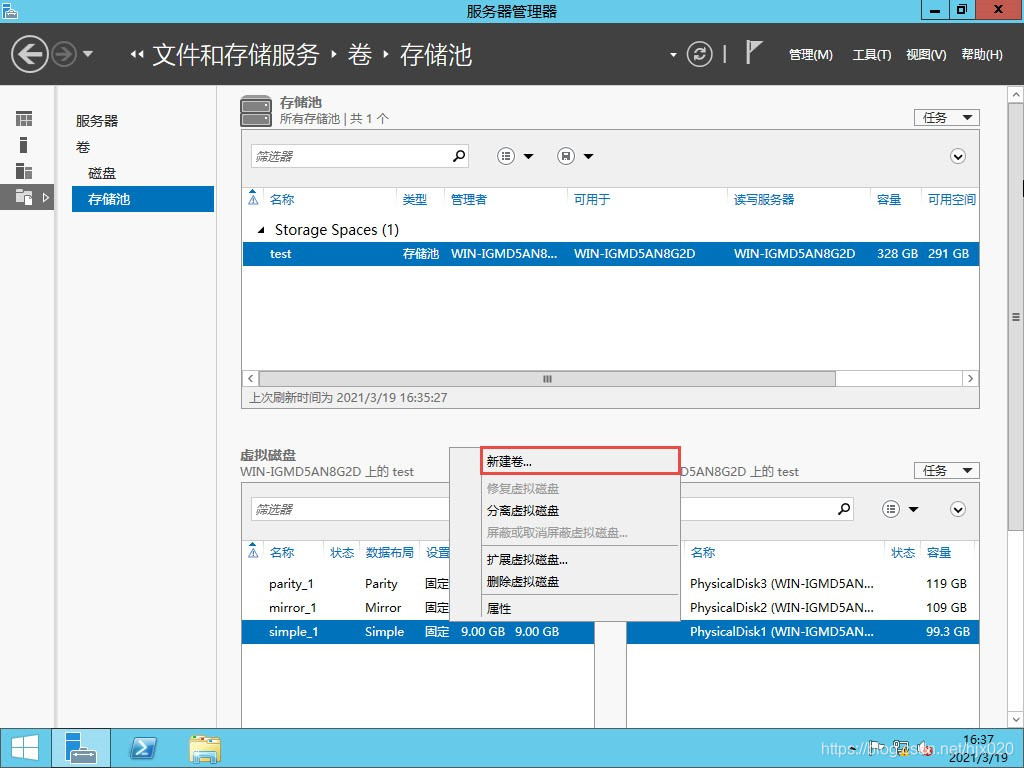

（1）右击虚拟磁盘【simple_1】点击【新建卷】。

图3-1

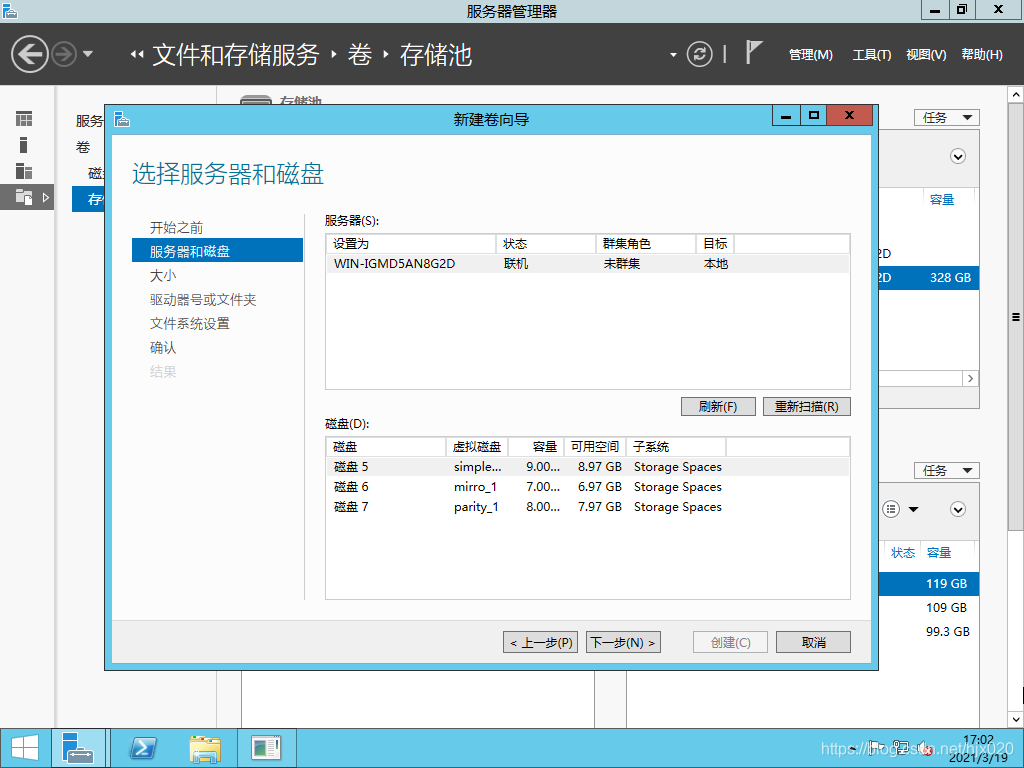

（2）在【服务器和磁盘】中选择服务器和磁盘【simple_1】，点击【下一步】。

图3-2

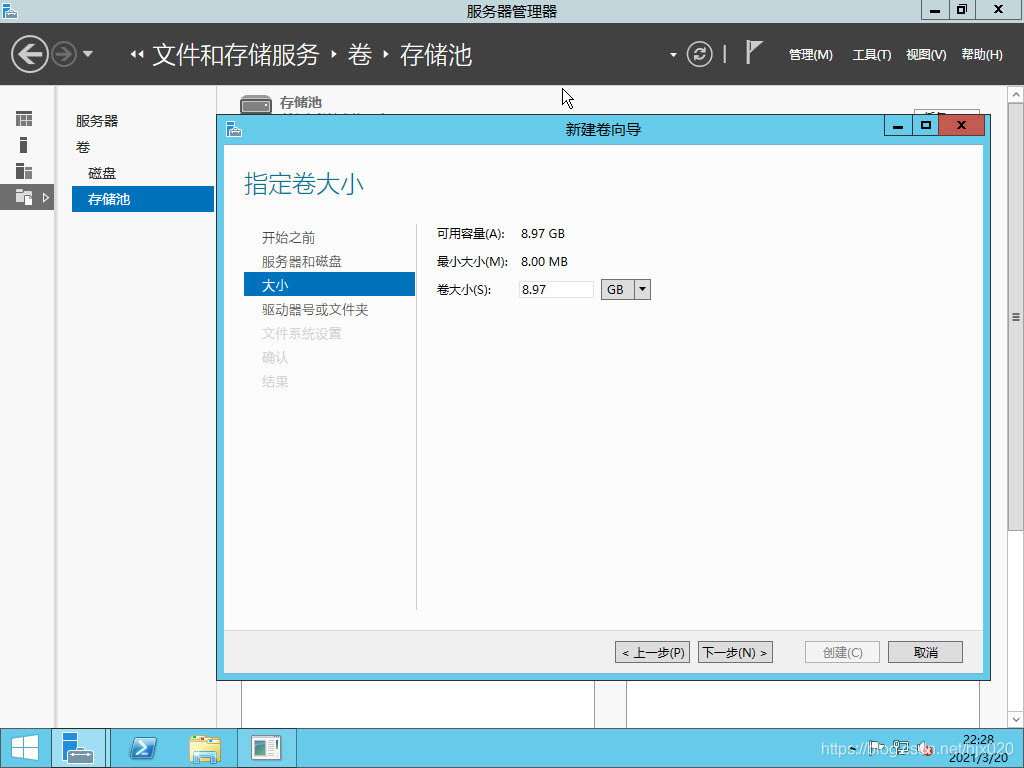

（3）在【大小】中保持默认，点击【下一步】。

图3-3

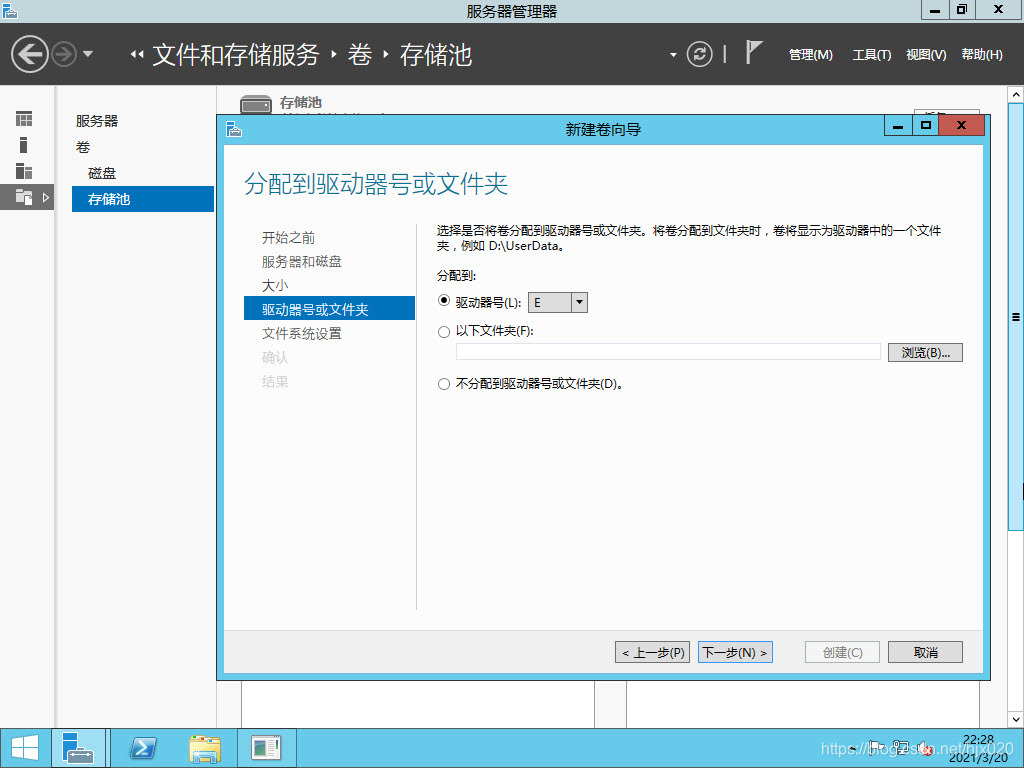

（4）在【驱动器号或文件夹】中选择【驱动器号】为【E】，点击【下一步】。

图3-4

（5）在【文件系统设置】界面，选择【NTFS】格式，卷标为【simple】，单击【下一步】。

图3-5

（6）重复步骤（1）- 步骤（5）操作，在剩余两个虚拟磁盘上创建卷标名为【mirror】和【parity】的简单卷。

图3-6

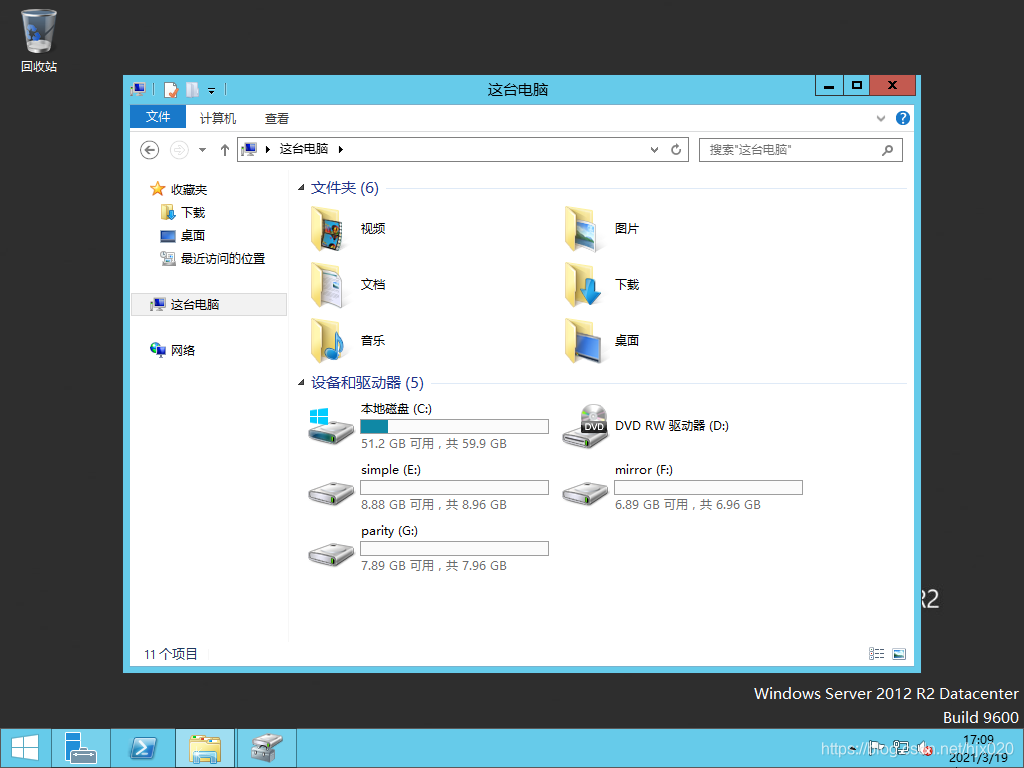

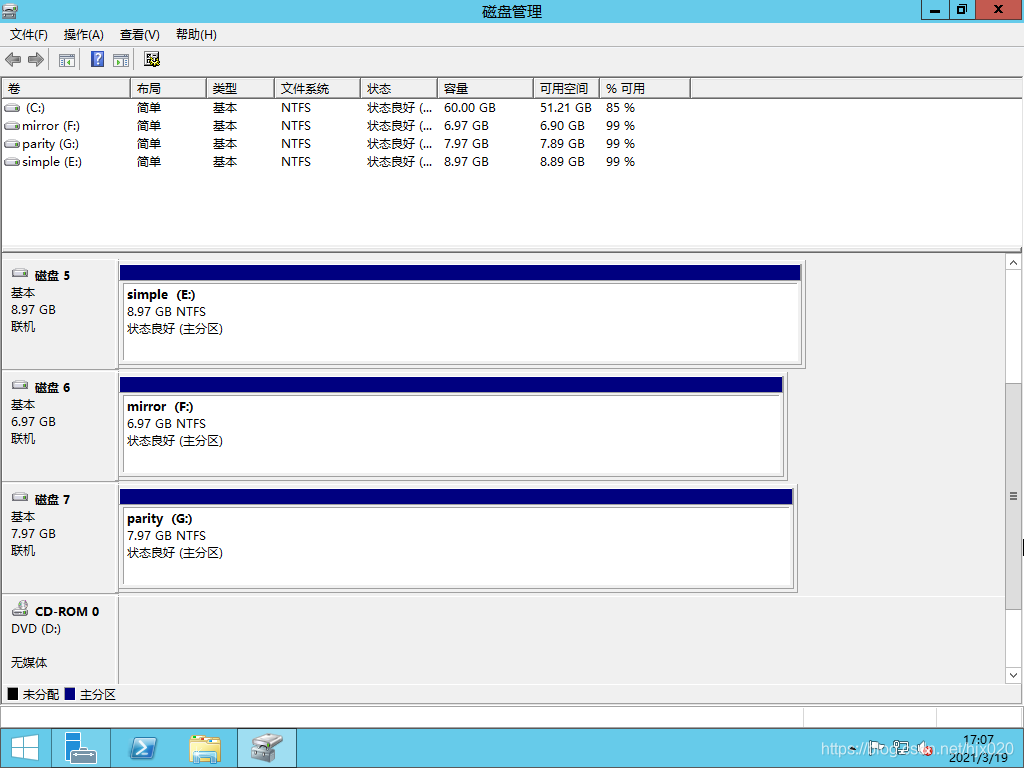

（7）在资源管理器查看新创建的卷。

图3-7

4、分别在3个新创建的卷上写入一些数据。

（1）在3个新创建的卷上分别写入数据，下图4-1以【simple】为例。

图4-1

5、移除存储服务器中的一块硬盘（模拟硬盘故障），观察并简述3个卷的情况。

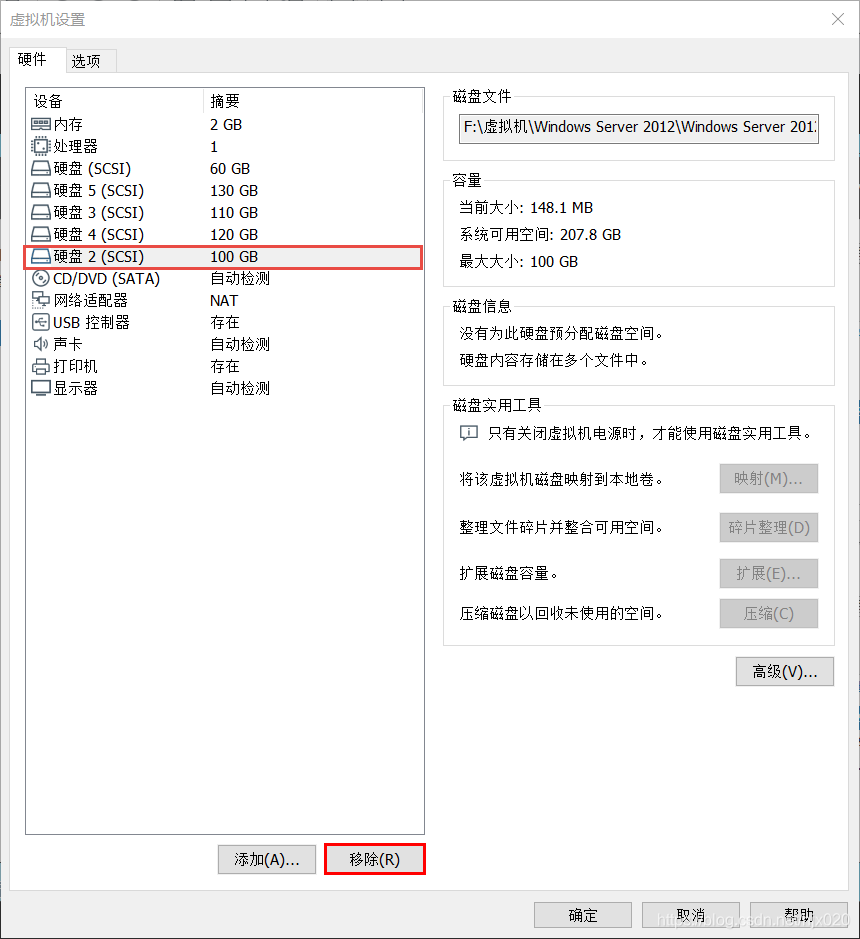

（1）在【虚拟机设置】中，将大小为100G的硬盘2移除。

图5-1

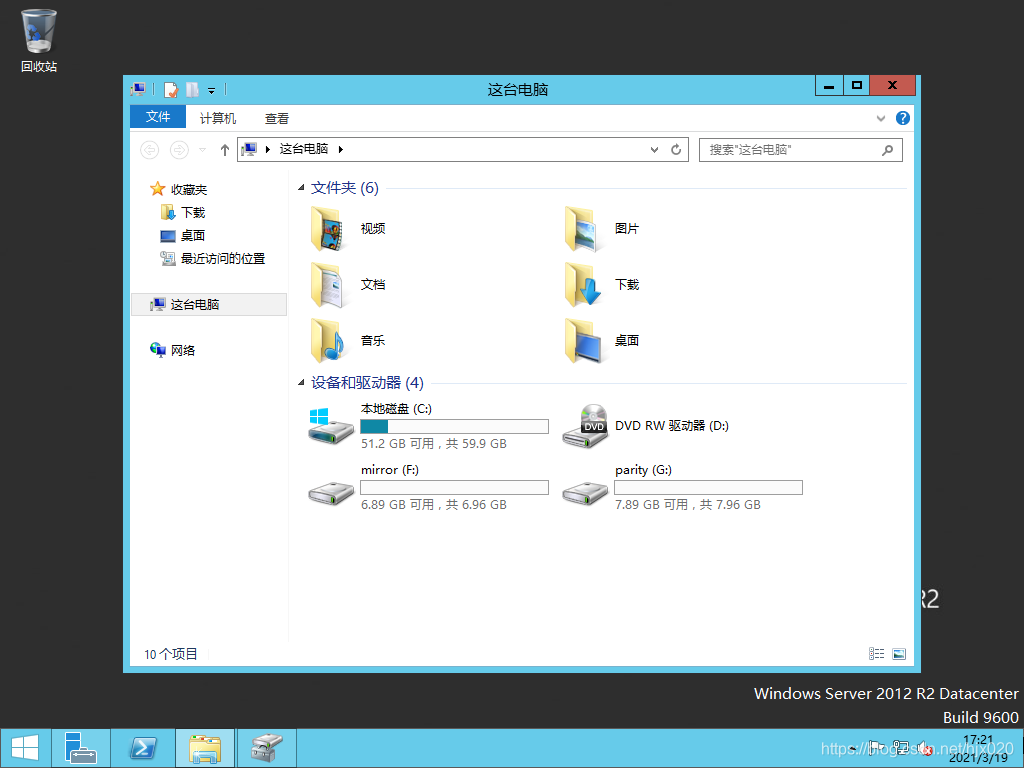

（2）如下图5-2所示，在【资源管理器】界面中,数据布局为【simple】的虚拟磁盘分区数据已经丢失。

图5-2

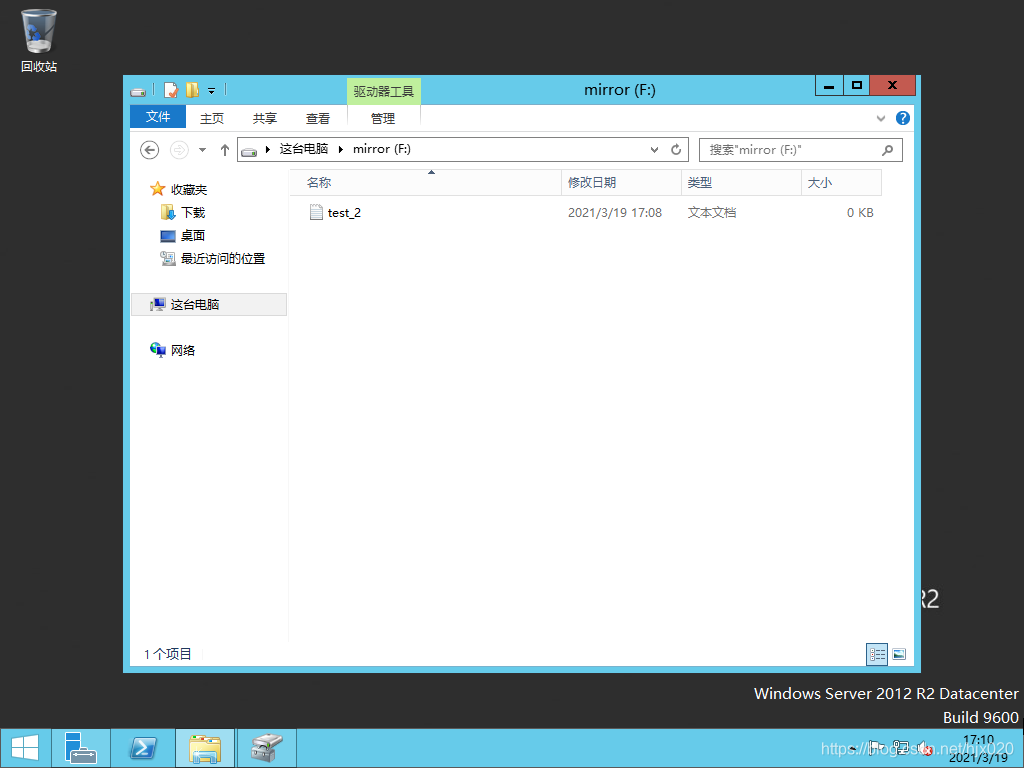

（3）数据布局为【mirror】与【parity】的虚拟磁盘仍然正常，可以观察到新建的文本文件依然存在，但需要尽快加入新的磁盘进行修复。

图5-3-1

图5-3-2

6、在存储服务器中增加1块新硬盘，将其添加到存储池中，尝试进行故障修复，并分别对3个卷的修复情况做简要描述

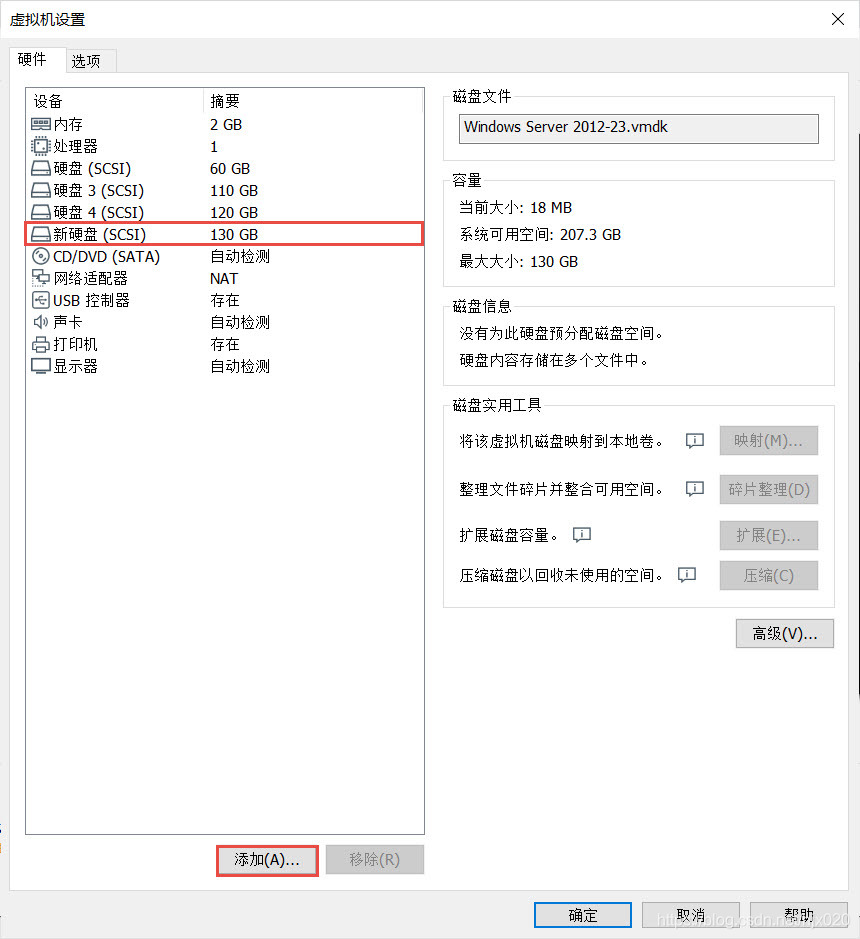

（1）在【虚拟机设置】界面添加大小为130G的硬盘。

图6-1

（2）右击存储池【test】，单击【添加物理磁盘】。

图6-2

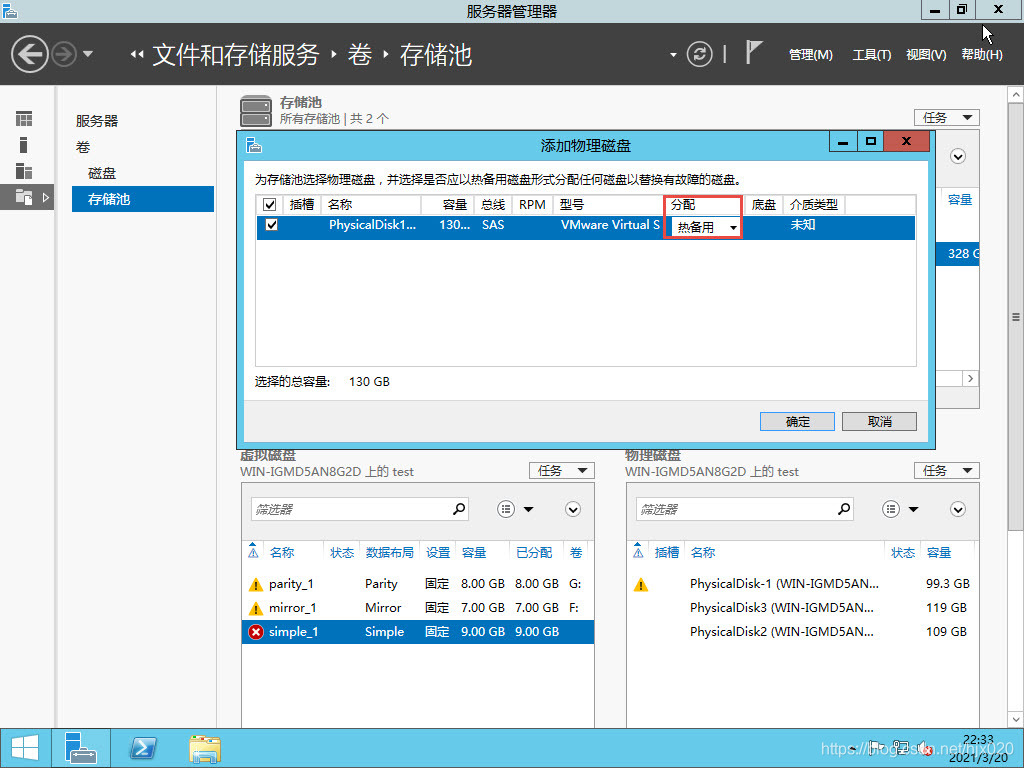

（3）在弹出的窗口中勾选新添加的硬盘，在【分配】选项选择【热备用】，点击【确认】，将其添加到存储池中。

图6-3

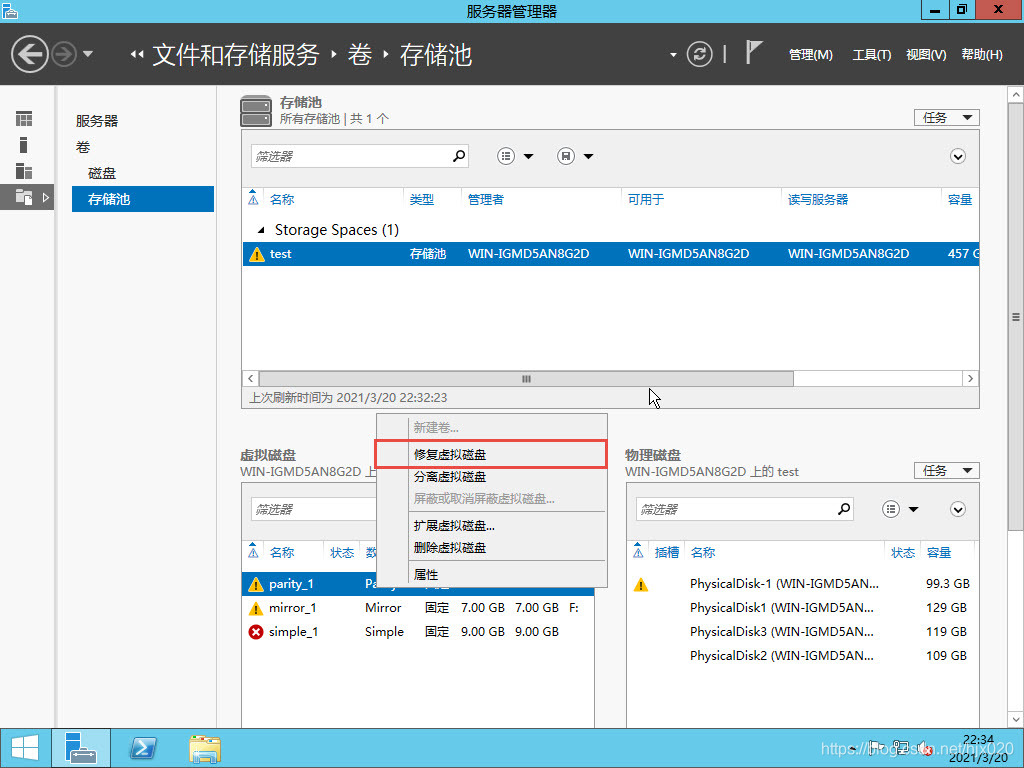

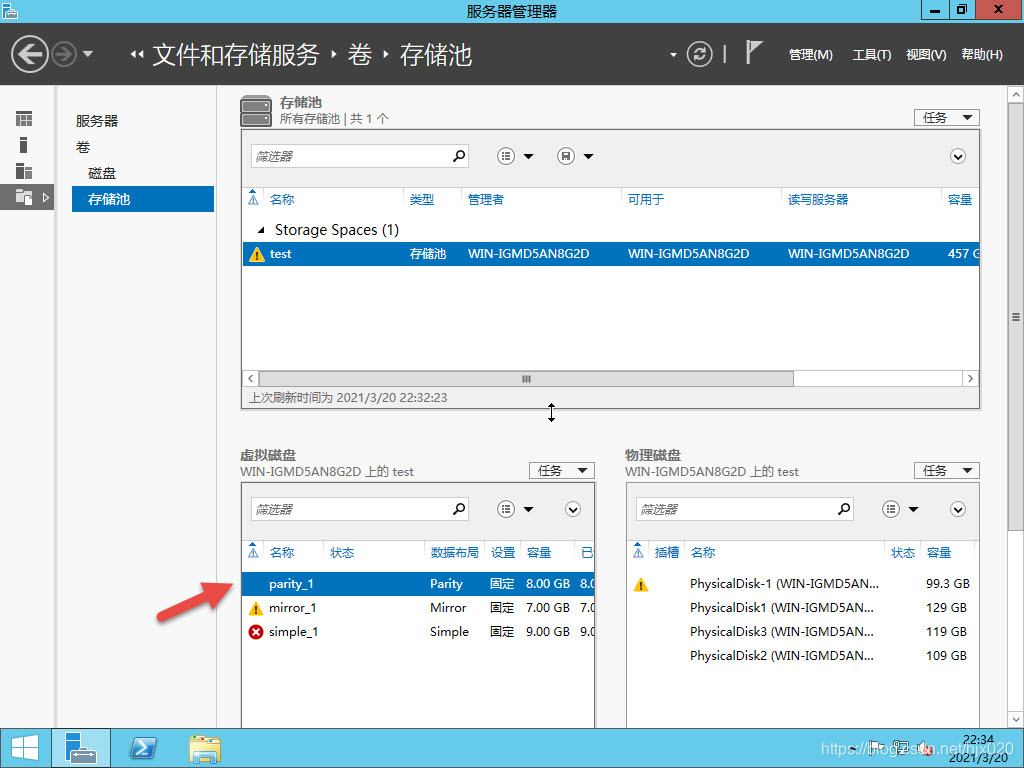

（4）右击虚拟磁盘【parity_1】，选择【修复虚拟磁盘】。

图6-4

（5）虚拟磁盘【parity_1】成功修复。

图6-5

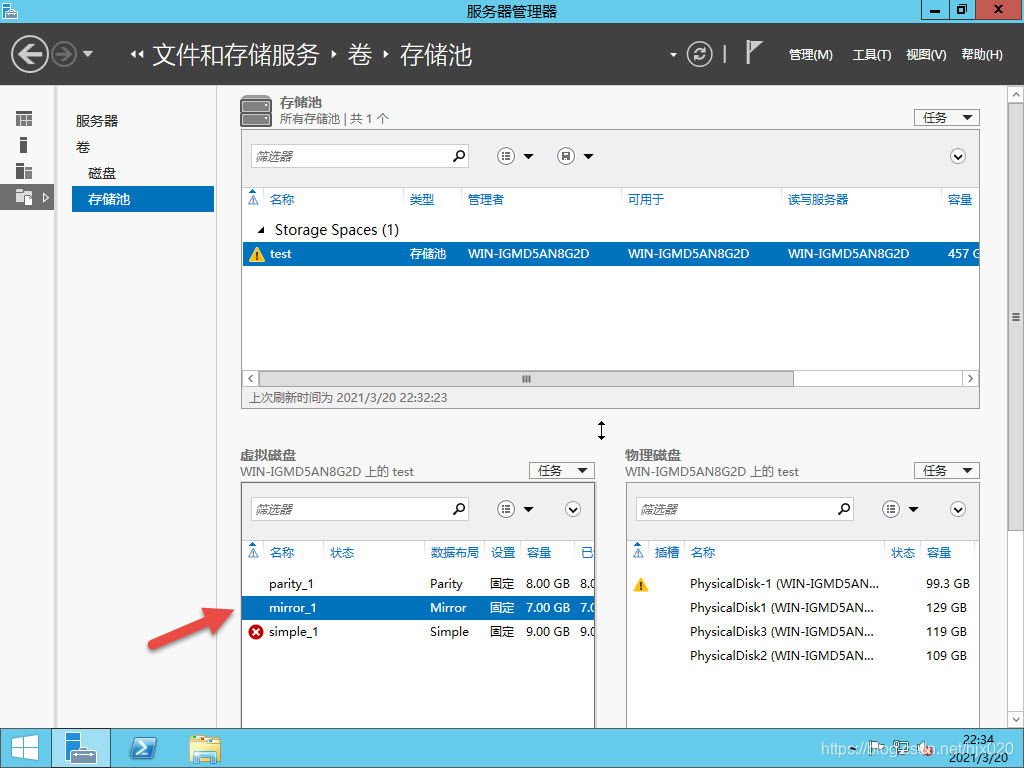

（6）随后，右击虚拟磁盘【mirror_1】，选择【修复虚拟磁盘】，将虚拟磁盘【mirror_1】修复。

图6-6

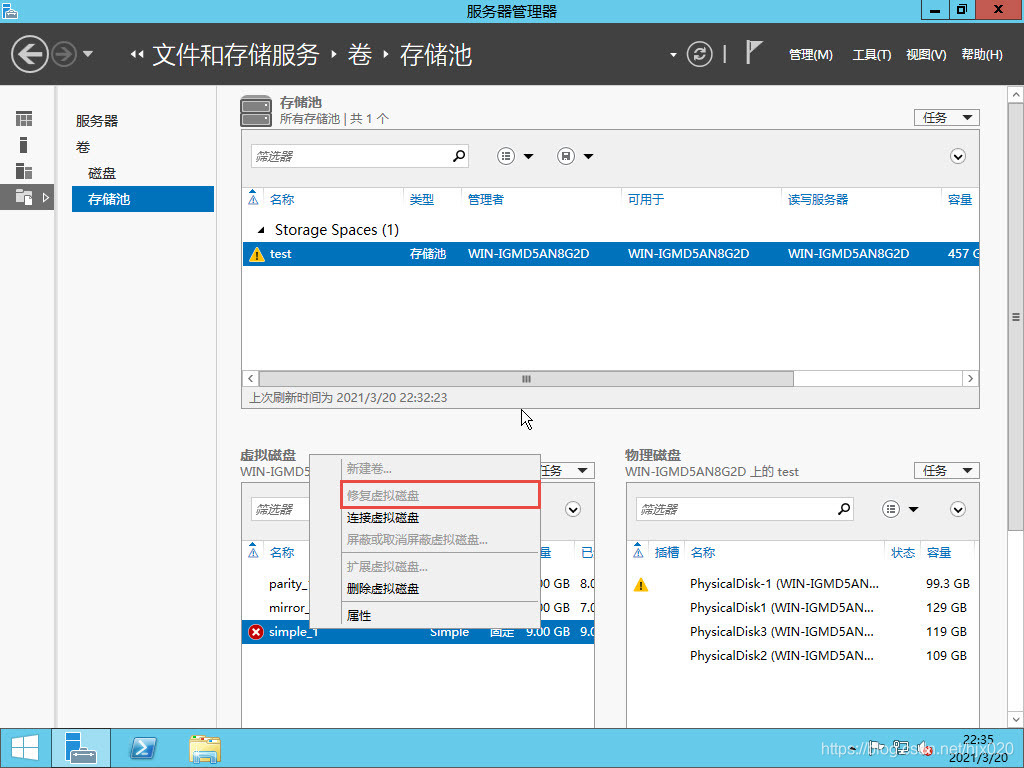

（7）数据布局为【simple】的虚拟磁盘【simple _1】，无法进行修复。

图6-7

---
