锐捷交换机系统安装与升级

文章目录


在这里插入图片描述

  • 交换机在MGMT的情况下，通过MGMT口来升级或恢复系统（MGMT管理口）
  • 交换机在没有MGMT的情况下，通过G0/1接口升级或恢复系统

一、实验步骤

  1. 到锐捷官网下载交换机型号对应的系统文件
  2. 配置本机IP，与将要升级设备互联
  3. 打开文件中的TFTPserver
    1）选择对应的网卡和对应的TFTP目录（TFTP目录为存放系统文件的文件夹）
    2）网卡选择对应的IP
  4. 进入BOOT模式恢复系统
    1）键入0进入TFTP模式
    2）键入1选择通过安装包升级
    3）回车，从TFTP服务器上获取系统文件
    4）按Y确认升级
    5）升级读条完成后，键入Ctrl+z返回
    6）返回后，键入2运行
    7）等待完成
    8）恢复/升级完成

二、实验实施

本次实验演示锐捷交换机升级交换机系统与系统文件丢失的情况下，恢复系统

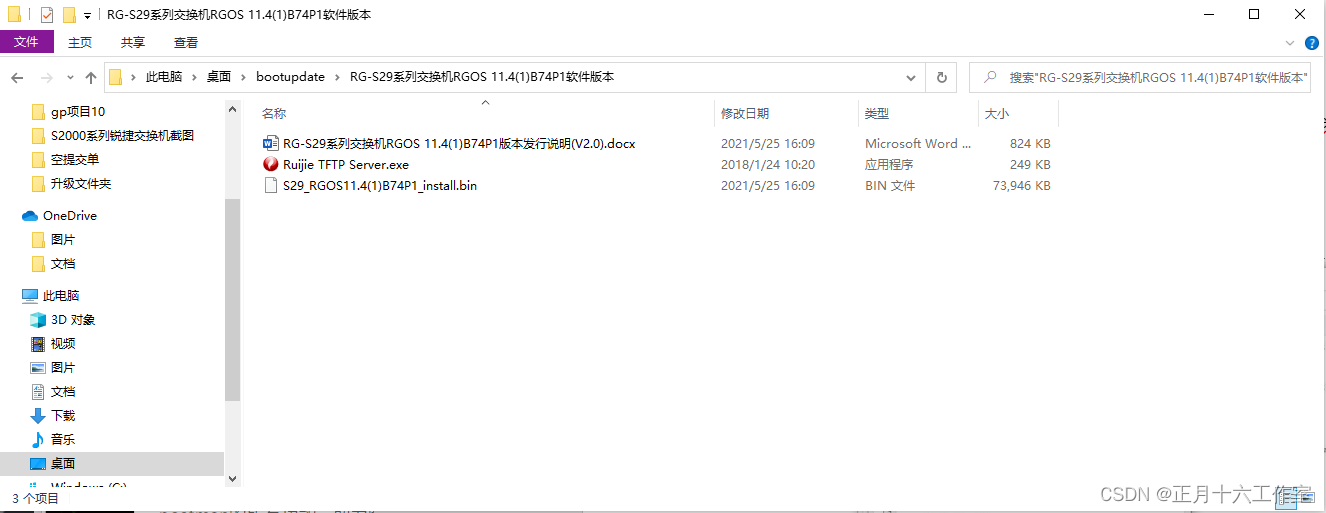

1、到锐捷官网下载交换机型号对应的系统文件

（文件中包含TFTPserver，系统文件S29_RGOS11.4(1)B74P1_install.bin等）

（案例中的交换机型号RG-S2910-24GT4X-E）

在这里插入图片描述

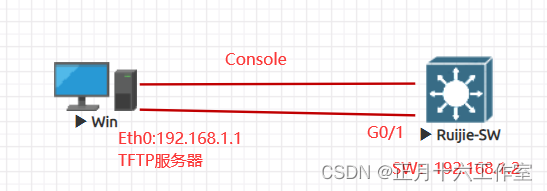

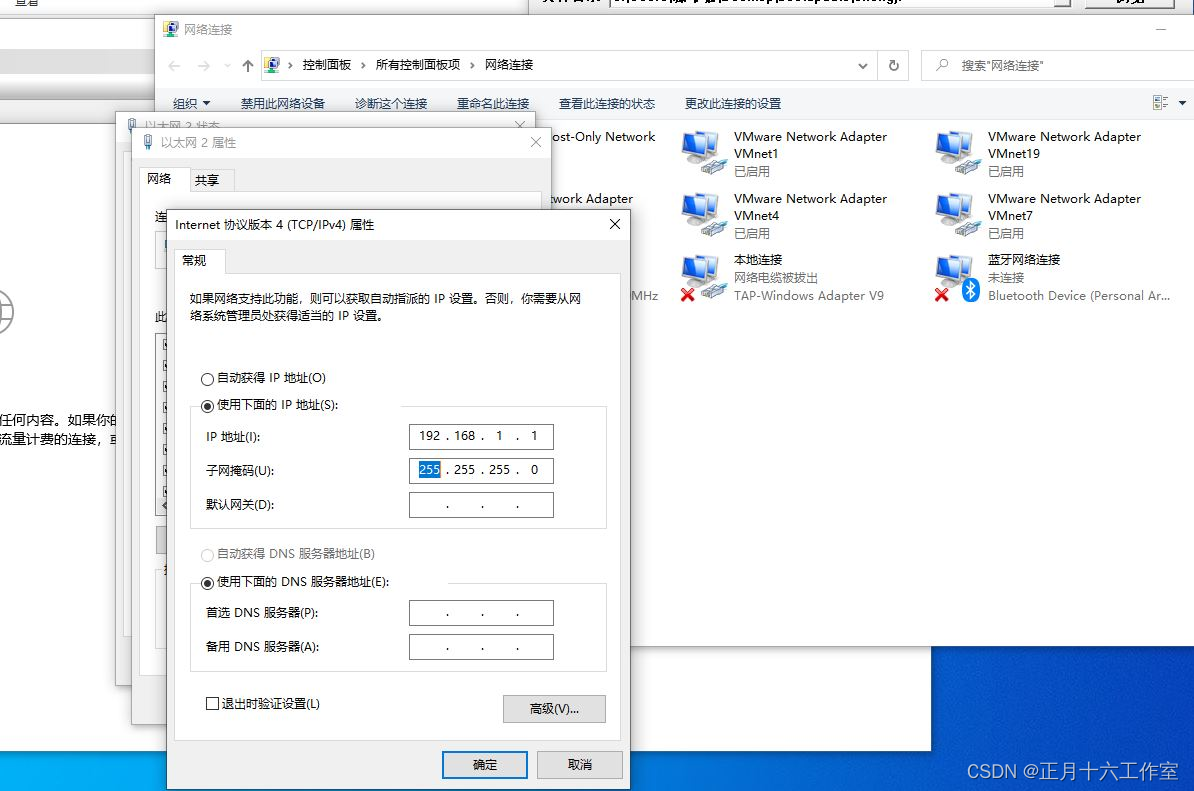

2、配置本机IP，与将要升级设备互联

在这里插入图片描述

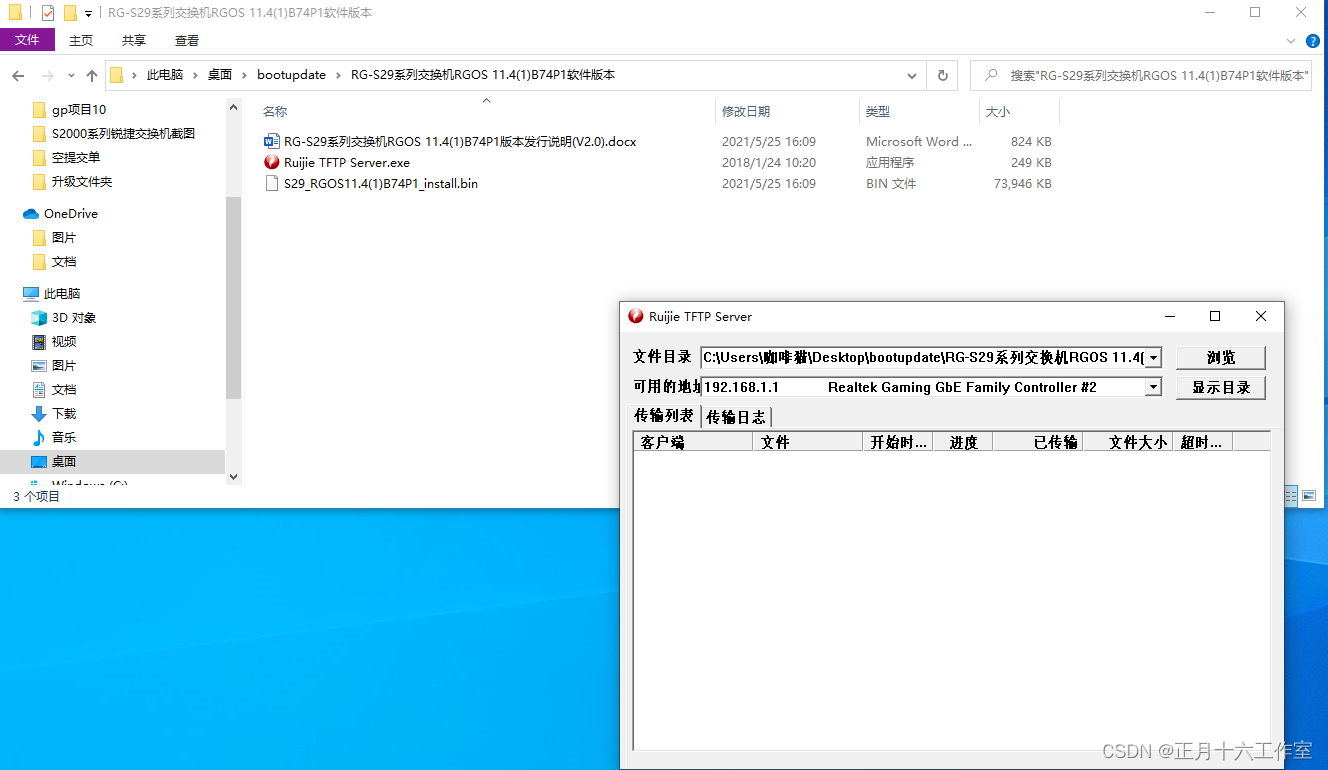

3、打开文件中的TFTPserver

1） 选择对应的网卡和对应的TFTP目录（TFTP目录为存放系统文件的文件夹）
2）网卡选择对应的IP

在这里插入图片描述

4、进入BOOT模式恢复系统

（系统文件丢失情况下会直接进入BOOT模式，也可以通过开机键入Ctrl+c进入）

1）键入0进入TFTP模式 在这里插入图片描述

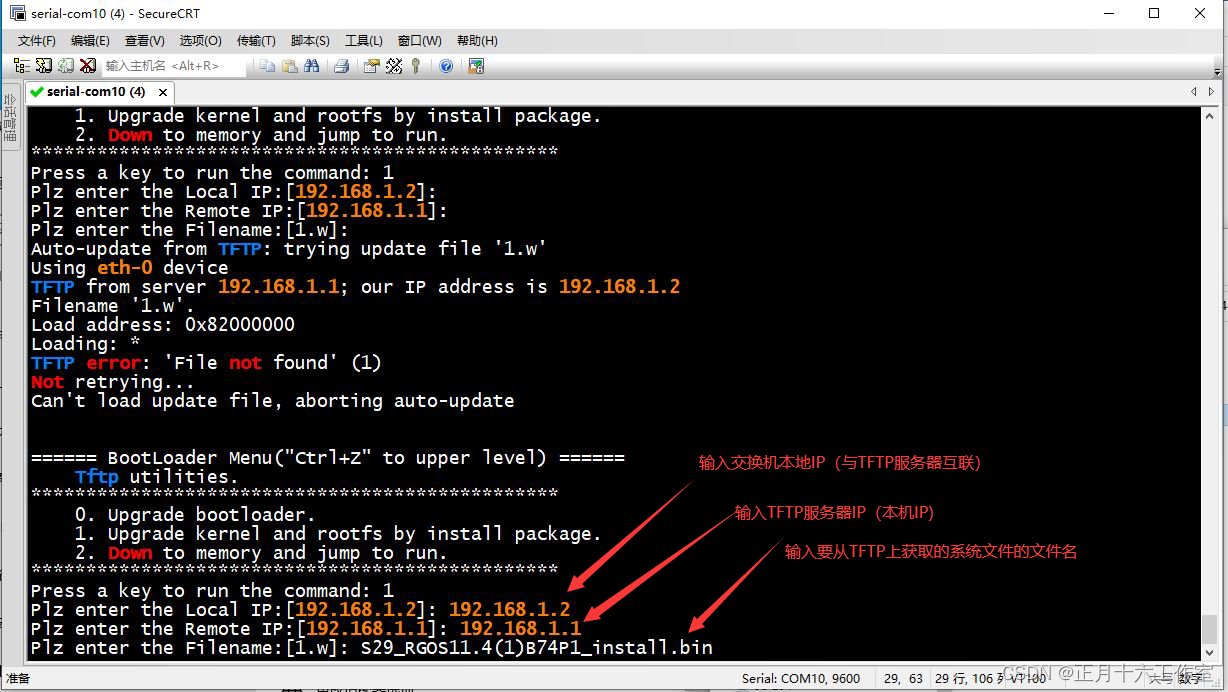

2）键入1选择通过安装包升级

（填写对应的TFTP服务器IP和交换机本地IP）

（TFTP服务器IP为本机IP） 在这里插入图片描述

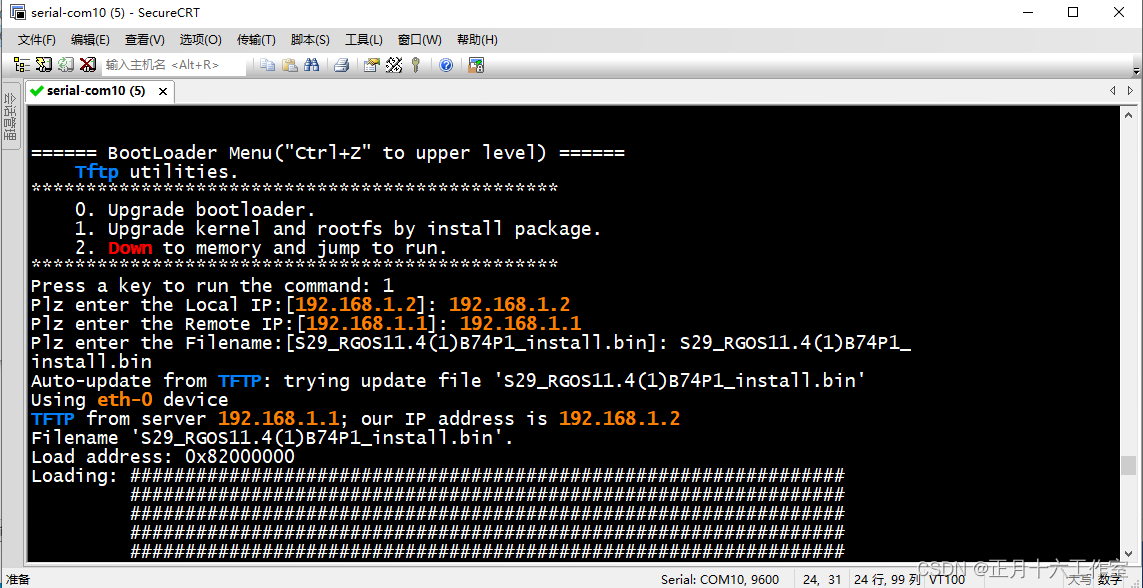

3）回车，从TFTP服务器上获取系统文件 在这里插入图片描述

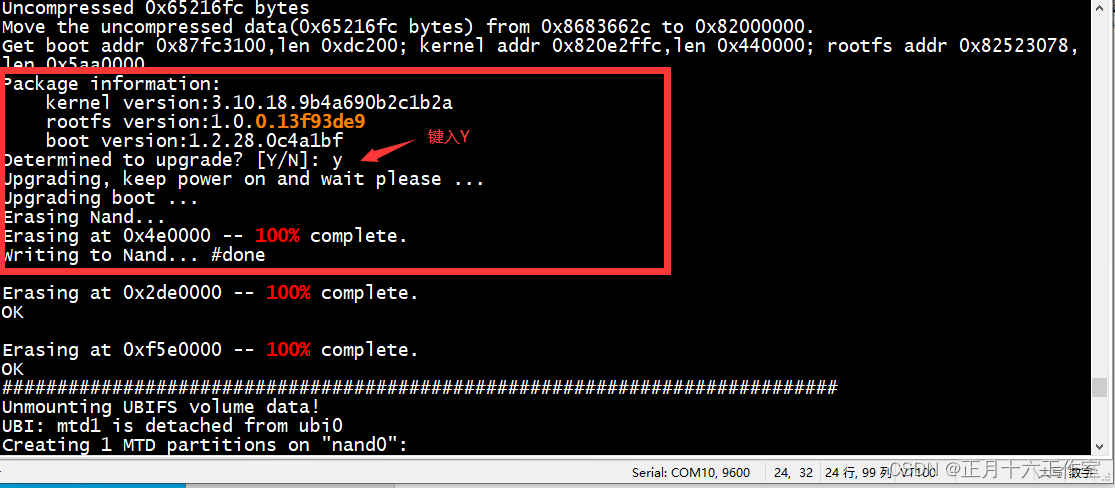

4）按Y确认升级 在这里插入图片描述

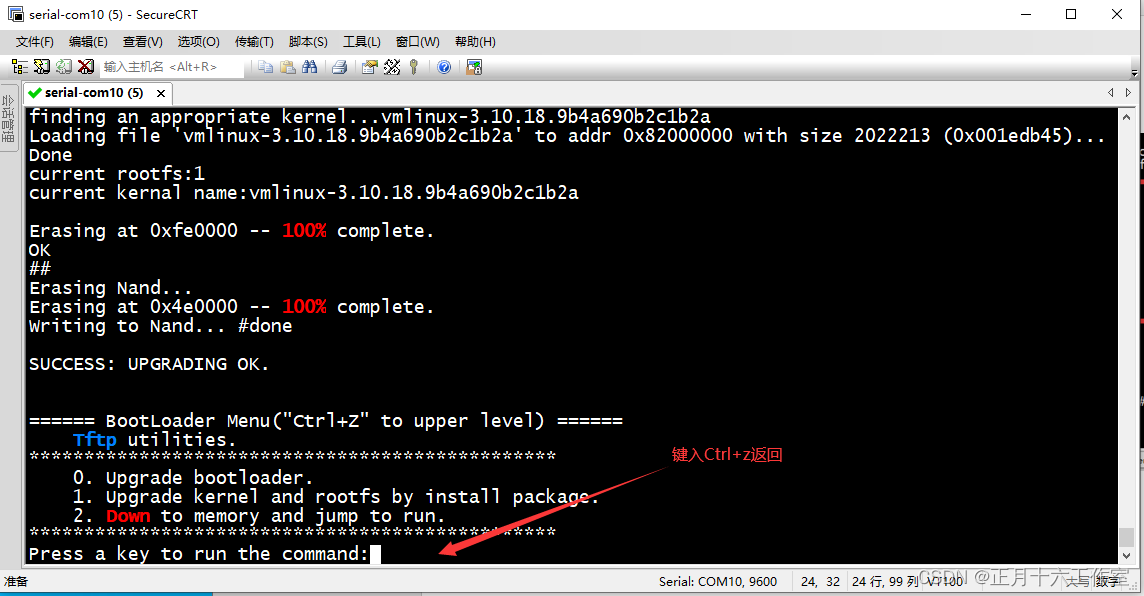

5）升级读条完成后，键入Ctrl+z返回 在这里插入图片描述

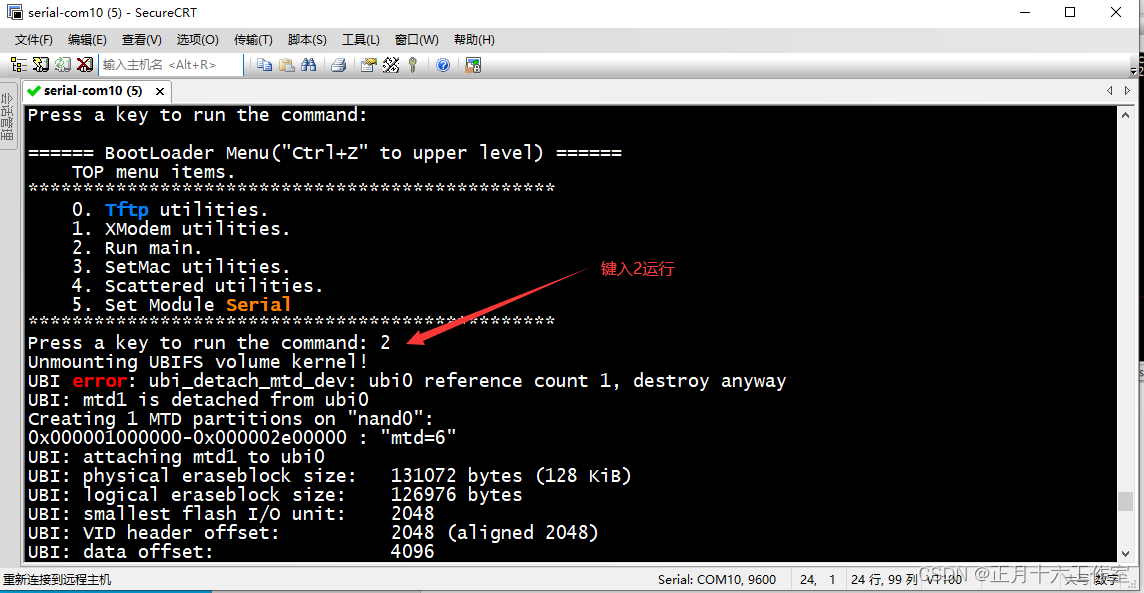

6） 返回后，键入2运行 在这里插入图片描述

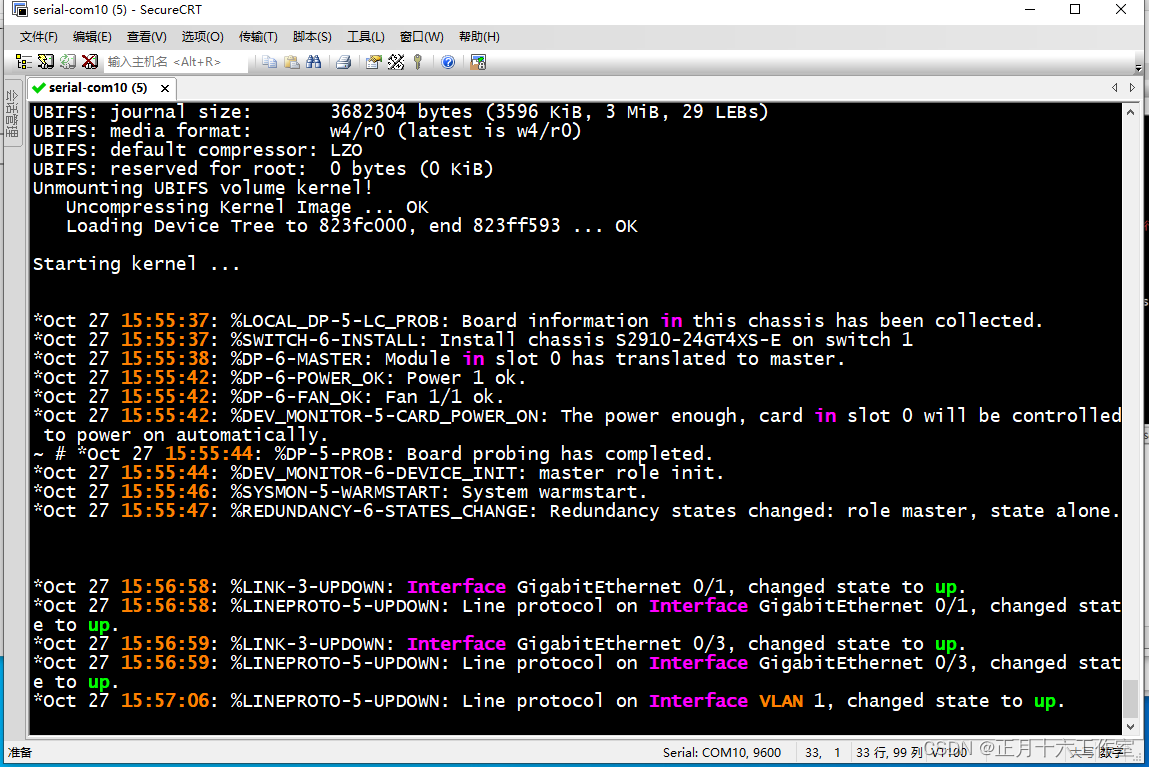

7）等待完成 在这里插入图片描述

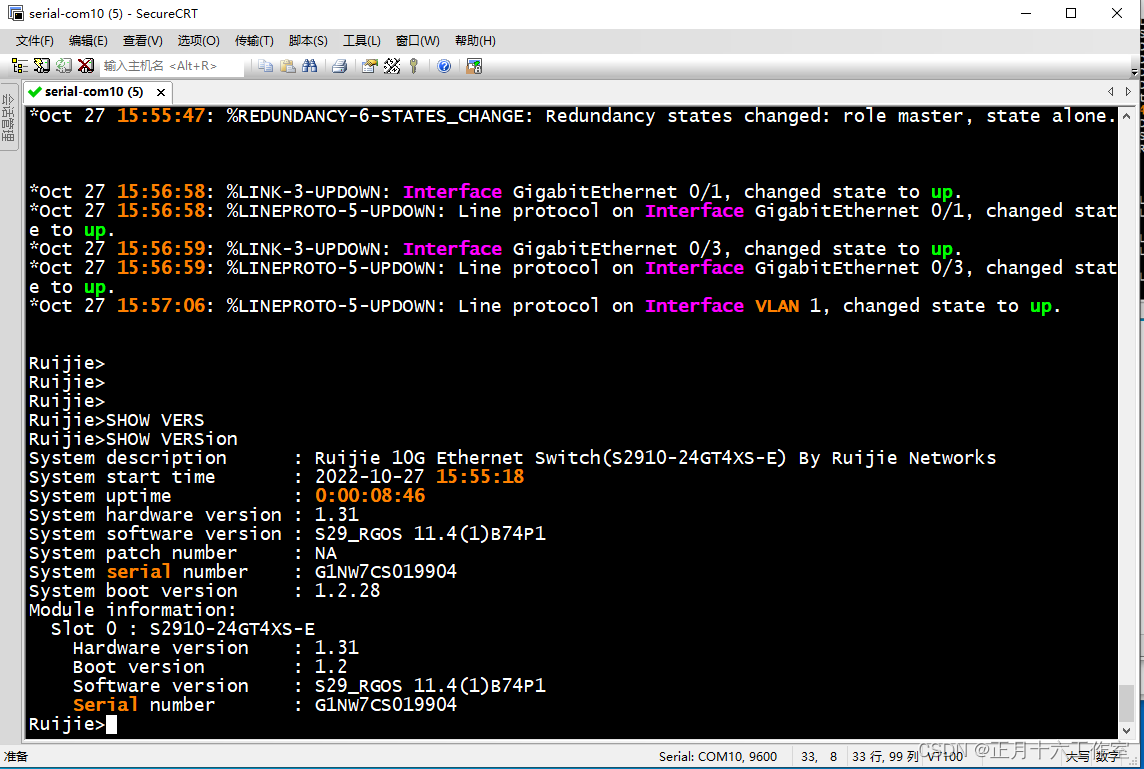

8）恢复/升级完成 在这里插入图片描述
